Номер по Госреестру СИ: 87038-22
87038-22 Резервуары горизонтальные двустенные подземные
(РГСД-20)
Назначение средства измерений:
Резервуары горизонтальные двустенные подземные РГСД-20 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные двустенные подземные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные двустенные подземные
Рисунок № 2
Внешний вид.
Резервуары горизонтальные двустенные подземные
Рисунок № 3
Внешний вид.
Резервуары горизонтальные двустенные подземные
Рисунок № 4
Внешний вид.
Резервуары горизонтальные двустенные подземные
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Производственная компания «Красный Яр» (ООО «ПК «Красный Яр»)
ИНН 5433178882
Адрес: 630533, Новосибирская область, Новосибирский р-н, п Красный Яр, Промышленная тер, зд. 1, помещ. 1
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») ИНН 1657090203Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Тип резервуаров - горизонтальные двустенные подземные, номинальной вместимостью 20 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.
Резервуары РГСД-20 с заводскими номерами 93, 94, 95, 96, расположены по адресу: Республика Алтай, г. Горно-Алтайск, пр. Коммунистический, 94.
Общий вид резервуаров РГСД-20 представлен на рисунках 1, 2, 3, 4, 5.
Нанесение знака поверки на средство измерений не предусмотрено.
Производственная компания
“Красный Яр"
Ig^jJ wwwTezeryirar.ru
Резервуар горизонтальный двусте гный'подземный РГСД^-^^мД.
Заказ №‘-Л / •^яяв № «
лтГ Рраб. = 0,04 МПа^^Гасса
Дата изготовления
Место нанесения заводского номера

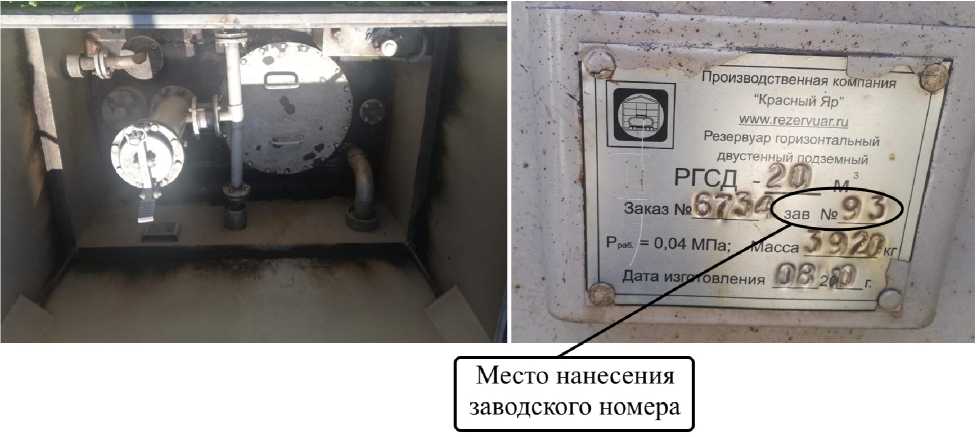

Рисунок 1 - Общий вид резервуара РГСД-20 №93 с указанием места нанесения заводского номера
---Производственная компания
"Красный Яр' x^wwtrezer^uar^ з
д^сгенныи^емныи ...*
РГСД uU==rft37T'
Место нанесения
заводского номера

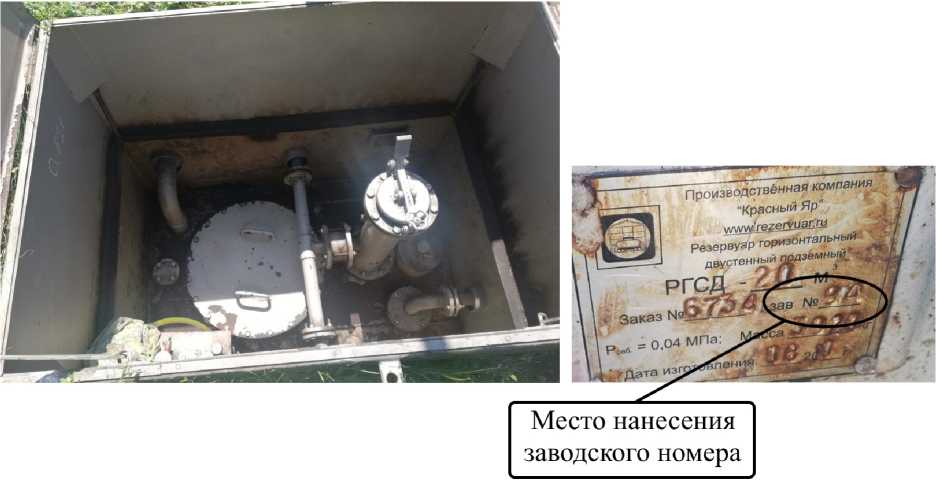

Рисунок 2 - Общий вид резервуара РГСД-20 №94 с указанием места нанесения заводского номера
Дагя изюювп.
>: ‘’Производственная ‘компания.
- “красный Яр" ’• ‘
. www. rezervuar. ru
Резервуар горизонтальный ■■■ " двусменный подземный' ••
Р ГСД_ -
Место нанесения заводского номера

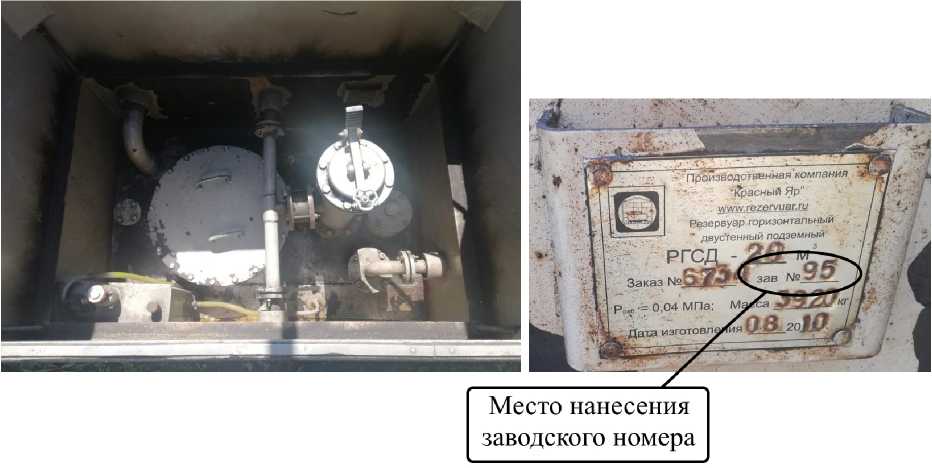

Рисунок 3 - Общий вид резервуара РГСД-20 №95 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рраб. = 0,04 МПа;
•
--Производственная компания^!
“Красный Яр"
И=М1 www.rezervuar.rn ; |
ь • Резервуар горизонтальный
двустенный подземный
I РГСД - ..- I
г? X
Заказ №-J <Г
гсса _**_>_4~_/кг1
Дата изготовления -20&. I

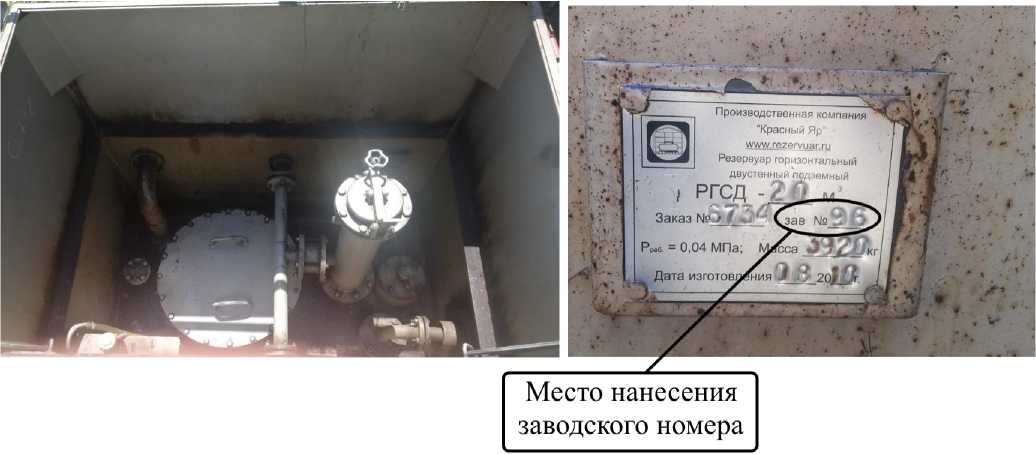

Рисунок 4
Общий вид резервуара РГСД-20 №96 с указанием места нанесения заводского номера

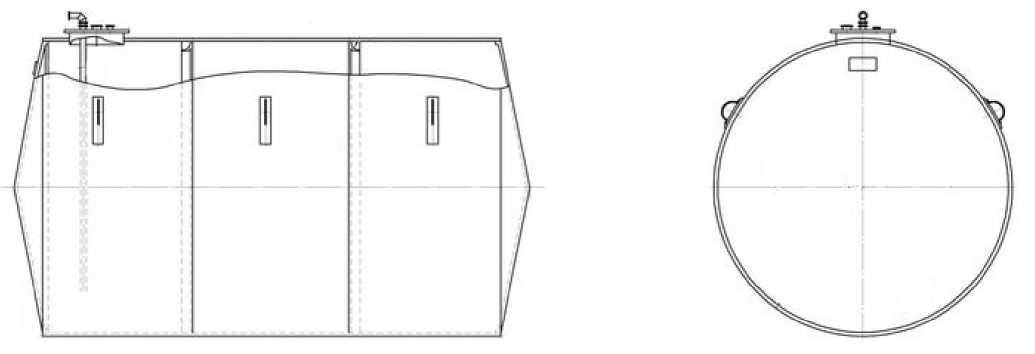

Рисунок 5 - Общий вид резервуаров РГСД-20
Пломбирование резервуаров РГСД-20 не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар горизонтальный двустенный подземный |
РГСД-20 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
20 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
20 |
