Номер по Госреестру СИ: 86960-22
86960-22 Машины координатно-измерительные
(ABERLINK)
Назначение средства измерений:
Машины координатно-измерительные ABERLINK (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные
Рисунок № 2
Внешний вид.
Машины координатно-измерительные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные
Рисунок № 4
Программное обеспечение
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «Aberlink 3D».
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Aberlink 3D |
Номер версии (идентификационный номер) ПО |
не ниже 4.X.X |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в:
-
- разделе 3 «Использование по назначению» «Машины координатно-измерительные ABERLINK модификации Extol. Руководство по эксплуатации»;
-
- разделе 3 «Использование по назначению» «Машины координатно-измерительные ABERLINK модификации Horizon. Руководство по эксплуатации»;
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Техническая документация «Aberlink Ltd.», Великобритания.
ПравообладательAberlink Ltd., Великобритания
Адрес: Vatch Lane, Eastcombe, Gloucestershire, GL6 7DY, United Kingdom Телефон: +44 (0)1453 884461
E-mail: sales@aberlink.com
Web-сайт: www.aberlink.com
Изготовитель
Aberlink Ltd., ВеликобританияАдрес: Vatch Lane, Eastcombe, Gloucestershire, GL6 7DY, United Kingdom Телефон: +44 (0)1453 884461
E-mail: sales@aberlink.com
Web-сайт: www.aberlink.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)ИНН 7714110114
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Aberlink Ltd., ВеликобританияАдрес: Vatch Lane, Eastcombe, Gloucestershire, GL6 7DY, United Kingdom Телефон: +44 (0)1453 884461
E-mail: sales@aberlink.com
Web-сайт: www.aberlink.com
Принцип действия машин координатно-измерительных ABERLINK основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой перемещается контактный датчик. Перемещение по направляющим обеспечивается электродвигателями постоянного тока, питающимися от усилителя мощности двигателей сервомотора. Перемещения центра контактного датчика измеряются цифровыми измерительными системами высокой разрешающей способности и точности. КИМ оснащены неподвижным гранитным измерительным столом, установленным на стальной раме.
Машины координатно-измерительные ABERLINK выпускаются в двух модификациях: Extol и Horizon, отличающихся погрешностью, диапазонами измерений, конфигурациями измерительных головок и контактных датчиков.
КИМ модификации Extol могут быть оснащены контактными датчиками TP20 и TP200.
КИМ модификации Horizon могут быть оснащены измерительными головками MH20i и RTP20 с контактным датчиком TP20; PH10(T/M) с контактными датчиками TP20, TP200, SP25M; PH6M с контактным датчиком SP25M.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.
Заводской номер КИМ методом печати в числовом формате указывается на маркировочной табличке, расположенной на боковой поверхности гранитного измерительного стола.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунке 1, общий вид маркировочной таблички представлен на рисунке 2.
а)
б)

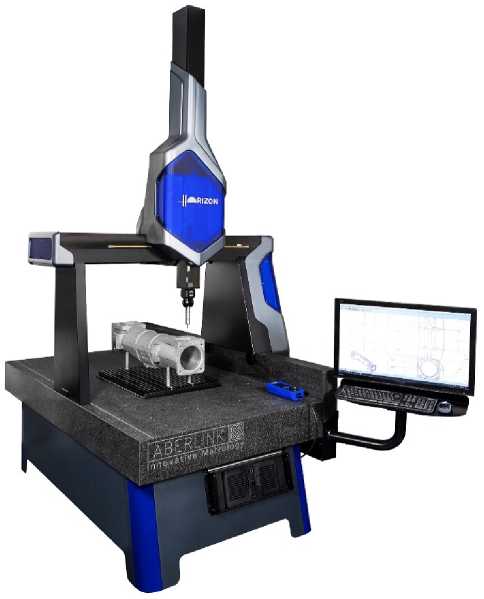

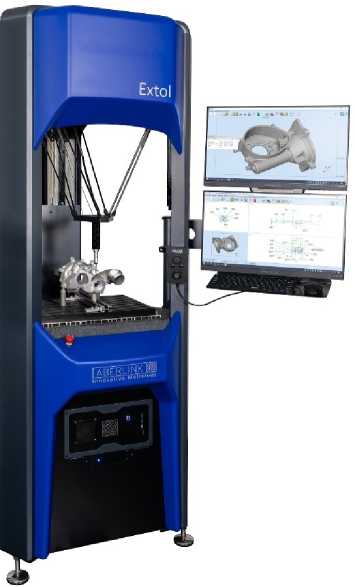

Рисунок 1 - Общий вид КИМ модификации Extol(a) и модификации Horizon(6)
I AB ER LINK Bl |
Coordinate Measuring Machine | ||
Innovative |
Metrology | ||
Volts |
240v |
Model |
Extol |
Amperes |
2A |
Size |
370 |
Frequency |
50-60HZ |
Type |
CNC |
Serial No |
20039 | ||
C€ ERE |
Date |
Jdfc2021 | |
Country of origin UK | |||
Coordinate Measuring Machine
Country of origin UK
Model Size Type Serial No
Date у
Horizon
1500
CNC
11016
August 2021
Место расположения заводского номера

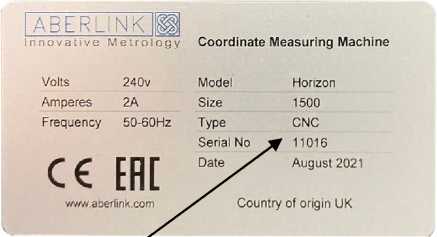

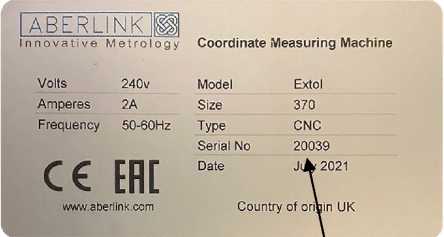

Рисунок 2 - Общий вид маркировочной таблички
В процессе эксплуатации, КИМ не предусматривает внешних механических или электронных регулировок. Опломбирование КИМ от несанкционированного доступа и нанесения знака утверждения типа не предусмотрено.
Таблица 6 -
Наименование |
Обозначение |
Количество |
Машина координатно-измерительная ABERLINK |
- |
1 шт. |
Пульт управления |
- |
1 шт. |
Шкаф управления |
- |
1 шт. |
Калибровочная сфера |
- |
1 шт. |
Приспособления для закрепления измеряемой детали* |
- |
1 компл. |
Комплект сменных измерительных щупов* |
- |
1 компл. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Руководство пользователя ПО |
- |
1 экз. |
Примечание:* - поставляется по дополнительному заказу |
Таблица 2 - Метрологические характеристики КИМ модификации Extol
Модифи кация КИМ |
Типоразмер КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объемной погрешности МРЕе, мкм (L-длина в мм) | |
По осям XY (диаметр) |
По оси Z |
Конфигурация измерительной системы | ||
Датчик ТР20, ТР200 | ||||
Extol |
370 |
от 0 до 370 |
от 0 до 270 |
±(2,6+L/250) |
520 |
от 0 до 520 |
от 0 до 300 |
Таблица 3 - Метрологические характеристики КИМ модификации Horizon
Модифи кация КИМ |
Типоразмер КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объемной погрешности МРЕе, мкм (L-длина в мм) | ||||
По оси X |
По оси Y |
По оси Z |
Конфигу |
эация измерительной системы | |||
МН20, RTP20, РН10Т/М с датчиком ТР20 |
РНЮТ/Мс датчиком ТР200 |
РН6М, PHI ОМ с датчиком SP25M | |||||
Horizon |
1000 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(l,9+L/250) |
±(l,8+L/250) |
±(l,75+L/250) |
1500 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 | ||||
2000 |
от 0 до 800 |
от 0 до 2000 |
от 0 до 600 |
Таблицаz |
- Основные технические характеристики КИМ | |||||
Модифи кация КИМ |
Типоразмер КИМ |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Максимальная масса измеряемой детали, кг | ||
Длина |
Ширина |
Высота | ||||
Extol |
370 |
1000 |
1030 |
2000 |
180 |
200 |
520 |
1180 |
1320 |
2200 |
211 |
200 | |
Horizon |
1000 |
1403 |
1530 |
2700 |
995 |
1000 |
1500 |
1403 |
2030 |
2700 |
1294 |
1000 | |
2000 |
1403 |
2530 |
2700 |
1944 |
1000 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификация КИМ |
Extol |
Horizon |
Температура окружающего воздуха, °С |
от +15 до +25 |
от +18 до +22 |
Допускаемое изменение температуры, °С, не более, в течении: 1 ч |
1,0 |
1,0 |
24 ч |
2,0 |
2,0 |
Градиент температуры по объему, °С/м, не более |
1 |
1 |
Относительная влажность воздуха, %, не более |
80 |
80 |
Напряжение питания переменного тока, В |
220 ± 22 |
220 ± 22 |
Частота переменного тока, Г ц |
50/60 |
50/60 |
