Номер по Госреестру СИ: 86932-22
86932-22 Устройства задания метеорологической оптической дальности
(УСМОД)
Назначение средства измерений:
Устройство задания метеорологической оптической дальности УСМОД (далее -УСМОД) предназначено для воспроизведения метеорологической оптической дальности (далее - МОД) при поверке нефелометров (датчиков видимости).
Внешний вид.
Устройства задания метеорологической оптической дальности
Рисунок № 1
Общие сведения
Дата публикации - 03.10.2022
Срок свидетельства -
Номер записи - 188943
ID в реестре СИ - 1402449
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2425 от 2022.09.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1721 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Устройства задания метеорологической оптической дальности (УСМОД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86932-22 |
Устройства задания метеорологической оптической дальности, УСМОД Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Устройства задания метеорологической оптической дальности (УСМОД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 11 | 3 | 9 | 2 | 0 | 11 | 9 | 2 |
Стоимость поверки Устройства задания метеорологической оптической дальности (УСМОД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяфотохимическим способом, тиснением или другими способами нанесения маркировки на корпус УСМОД, рядом с наименованием, а также типографским способом на титульный лист формуляра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Формуляре «Устройство задания метеорологической оптической дальности» пункт «Применение по назначению»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для средств измерений метеорологической оптической дальности в диапазоне от 10 до 50000 м.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия УСМОД основан на изменении на фиксированные величины интенсивности излучения в оптической системе нефелометра.
Конструктивно УСМОД выполнен в виде единого блока и состоит из: устройств приема-передачи излучения (коллиматоров), оптической системы и системы формирования и регулирования интенсивности сигнала, кронштейна для установки на поверяемом нефелометре.
Устройство приема-передачи излучения (коллиматоры) представляет собой линзы с фиксированным фокусным расстоянием помещенные в корпус. Корпус имеет разъем для соединения со световодом.
Оптическая система и система формирования и регулирования интенсивности сигнала представляет собой световоды, аттенюаторы, модуляторы сигнала, заключенные в корпус, а также набор специальных оптических фильтров.
В процессе поверки УСМОД размещают на поверяемом нефелометре при помощи кронштейна. УСМОД задает номинальные (фиксированные) значения МОД, измеренные поверяемым нефелометром значения МОД сравнивают со значениями, заданными УСМОД. Номинальные (фиксированные) значения МОД указаны в формуляре.
Общий вид УСМОД представлен на рисунке 1.
Знак поверки наносится на свидетельство о поверке УСМОД в случае его оформления и/или в формуляр.
Заводской номер, состоящий из буквы и 3 цифр и указываемых через косую черту 2 цифр года изготовления наносится на корпус УСМОД в виде наклейки. К устройствам задания метеорологической оптической дальности УСМОД данного типа относятся УСМОД зав. № А001/21, А002/21, А003/21, А004/21, А005/21, А006/21.
Пломбирование УСМОД не предусмотрено.

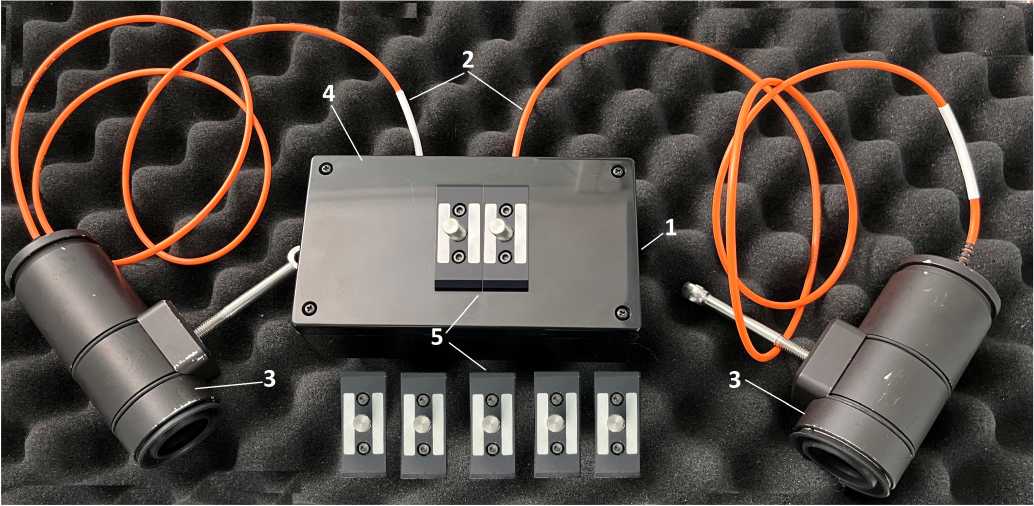

Рисунок 1 - Общий вид УСМОД
