Номер по Госреестру СИ: 86843-22
86843-22 Комплекс программно-технический управления и противоаварийной защиты "Системы автоматизации ПСП и СИКН" АО "АЭРО-Шереметьево"
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс программно-технический управления и противоаварийной защиты «Системы автоматизации ПСП и СИКН» АО «АЭРО-Шереметьево» (далее по тексту - комплекс) предназначен для измерений силы постоянного электрического тока, формирования аналоговых сигналов силы постоянного электрического тока для управления техническими средствами и оборудованием объектов ПСП Топливозаправочного комплекса АО «АЭРО-Шереметьево.
Внешний вид.
Комплекс программно-технический управления и противоаварийной защиты "Системы автоматизации ПСП и СИКН" АО "АЭРО-Шереметьево"
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) комплекса состоит из:
- ПО измерительных компонентов из состава комплекса;
- ПО ВУ ПСП_Шереметьево.
Идентификационные данные и уровень защиты ПО измерительных компонентов, входящих в состав комплекса приведены в описаниях типа на соответствующие средства измерений.
Все метрологически значимые вычисления выполняются ПО измерительных компонентов, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.
ПО ВУ обрабатывает, отображает и архивирует информацию от измерительных компонентов комплекса.
Методы защиты ПО:
- механические (закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь);
- конструктивные (размещение ПО в энергонезависимой памяти, необходимость специальных и технических средств для его изменения);
- программные (установка паролей для различных уровней доступа к установке программных компонентов, контроль идентификационных данных ПО).
Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИК комплекса нормированы с учетов влияния всех компонентов ПО, входящих в его состав.
Идентификационные данные ПО ВУ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО ВУ
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПСП Шереметьево |
Номер версии (идентификационный номер ПО), не ниже |
1.2.16.27212-11521 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе ПГМВ.401250.140.РЭ раздел 1.5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ПравообладательАкционерное общество «АЭРО-Шереметьево» (АО «АЭРО-Шереметьево»)
ИНН 5047146702
Адрес: 141426, Московская область, г. Химки, Шереметьевское шоссе, д.15, пом. I
Телефон: (495) 780-97-71
E-mail: info@tzkaero.ru
Изготовитель
Акционерное общество «ПРИЗ» (АО «ПРИЗ»)ИНН 7702045809
Адрес: 105318, г. Москва, ул. Вельяминовская, дом 9, этаж 6, пом. Х, комн. 33
Телефон: (495) 983-09-55
E-mail: priz@zao-priz.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Акционерное общество «АЭРО-Шереметьево» (АО «АЭРО-Шереметьево»)ИНН 5047146702
Адрес: 141426, Московская область, г. Химки, Шереметьевское шоссе, д.15, пом. I
Телефон: (495) 780-97-71
E-mail: info@tzkaero.ru
Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в сигналы управления техническими средствами и оборудованием.
Комплекс состоит из совокупности измерительных каналов (ИК).
ИК силы постоянного электрического тока используются для измерительных преобразований сигналов от первичных преобразователей (датчиков) с различным типом выходных электрических сигналов. Входные унифицированные электрические сигналы постоянного электрического тока (4-20 мА) подаются через модули искробезопасных разделительных усилителей или непосредственно на модули ввода аналоговых сигналов. Измерительная информация обрабатывается в аналого-цифровом преобразователе (АЦП) и полученный результат передается на верхний уровень комплекса (ВУ) в виде цифрового кода.
Управляющие аналоговые сигналы силы постоянного электрического тока формируются на ВУ в виде цифрового кода и по цифровому каналу связи передаются на модули вывода. В цифро-аналоговом преобразователе (ЦАП) модулей цифровой код преобразуется в унифицированный сигнал постоянного электрического тока (4-20 мА), который подается на выход модуля вывода.
Измерительные каналы (ИК) комплекса состоят из следующих измерительных компонентов:
-
- модулей аналогового ввода МВ210-101, регистрационный номер средства измерений в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 76920-19;
-
- модулей аналогового вывода МВ210-501;
-
- контроллеров отказоустойчивых программируемых TRICON модуль 3720 рег. № 60808-15;
-
- искробезопасных разделительных усилителей с развязкой питания/развязкой по входу - MACX MCR-EX-SL-RPSSI-I-SP;
-
- устройств коммутации.
Устройства коммутации включают в себя соединительные коробки и кабели, обеспечивающие передачу измерительного сигнала, источники питания. Преобразований измерительной информации в устройствах коммутации не происходит.
СИ из состава ИК установлены в электротехнических шкафах.
Контроль за работой оборудования комплекса осуществляется с автоматизированных рабочих мест (АРМ), выполненных на базе ПЭВМ, которые позволяют, получать, архивировать и отображать результаты измерений.

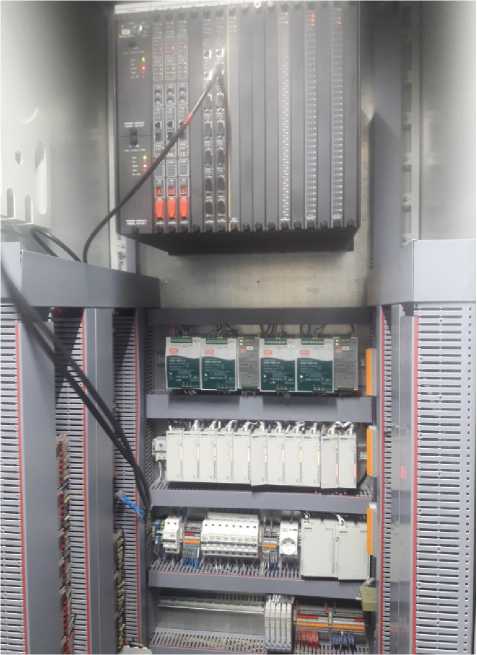

На рисунке 1 представлен общий вид электротехнического шкафа комплекса.
Рисунок 1 - Общий вид электротехнического шкафа комплекса
Заводской номер указывается в паспорте комплекса в формате числового кода: 564.000. Пломбирование комплекса не предусмотрено.
Нанесение знака поверки на электротехнические шкафы комплекса не предусмотрено.
Таблица 2 - Метрологические характеристики ИК комплекса
Наименование ИК |
Диапазон измерений (ДИ) |
Состав ИК, выходной сигнал |
Пределы допускаемой приведенной к ДИ погрешности |
ИК постоянного электрического тока |
4 - 20 мА |
МВ210-101 цифровой сигнал 16 бит=> ВУ |
г= ±0,3 % |
МАСХ MCR-EX-SL-RPSSI- I-SP 4-20 мА=> МВ210-101 цифровой сигнал 16 бит => ВУ |
г= ±0,5 % | ||
3720 => ВУ |
Г= ±0,2 % | ||
ИК формирования аналоговых сигналов силы постоянного электрического тока |
4 - 20 мА |
ВУ цифровой сигнал 12 бит=> МУ210-501 4-20 мА |
Г= ±0,3 % |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия
|
от +10 до +30 до 70 от 84 до106,7 |
