Номер по Госреестру СИ: 86692-22
86692-22 Газосигнализаторы
(СЕНС СГ-А1)
Назначение средства измерений:
Газосигнализаторы СЕНС СГ-А1 (далее - газосигнализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов и паров и сигнализации о превышении установленных порогов срабатывания.
Внешний вид.
Газосигнализаторы
Рисунок № 1
Внешний вид.
Газосигнализаторы
Рисунок № 2
Внешний вид.
Газосигнализаторы
Рисунок № 3
Общие сведения
Дата публикации - 05.09.2022
Срок свидетельства - 05.09.2027
Номер записи - 188674
ID в реестре СИ - 1401836
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СЕНС СГ-А1СН4, СЕНС СГ-А1CH4, СЕНС СГ-А1-CH4, СЕНС СГ-А1, СЕНС СГ-A1-CH4, СЕНС СГ-A1, исполнение СЕНС СГ-А1,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
Страна - РОССИЯ
Населенный пункт - Пензенская обл., г. Заречный
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 72
Выдано извещений - 4
Кол-во периодических поверок - 35
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Газосигнализаторы (СЕНС СГ-А1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68847-17 05.10.2027 |
Газосигнализаторы, СЕНС СГ-А Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
2 года |
|
70845-18 16.04.2028 |
Установки поверочные уровнемерные, СЕНС УП Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
24715-14 04.12.2028 |
Преобразователи магнитные поплавковые, "ПМП" Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
для исполнений ПМП-201, ПМП-062, ПМП-06З, ПМП 118 интервал между поверками 4 года, для преобразователей остальных исполнений — 2 года. |
|
86692-22 05.09.2027 |
Газосигнализаторы, СЕНС СГ-А1 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
87642-22 14.12.2027 |
Уровнемеры микроволновые, СЕНС УМВ Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня свыше ±3 мм и для уровнемеров, работающих при избыточном давлении |
|
88210-23 13.02.2028 |
Газоанализаторы, СЕНС СГ-А3 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
89783-23 |
Установка для поверки уровнемеров, СЕНС УПР Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
89852-23 |
Установка поверочная уровнемерная, СЕНС УП25 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газосигнализаторы (СЕНС СГ-А1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "СЕНСОР" (RA.RU.312596) | 37 | 37 | 0 | 0 | 37 | 37 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "МЕТРОЛОГ-НН-СЕРВИС" (RA.RU.314328) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 25 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ООО "ТРАНСНЕФТЬ - ДАЛЬНИЙ ВОСТОК" (RA.RU.310557) | 4 | 0 | 4 | 4 | 4 | 0 | 4 |
Стоимость поверки Газосигнализаторы (СЕНС СГ-А1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газосигнализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже А94Х* |
|
Цифровой идентификатор ПО |
- |
|
* Последний индекс значения номера версии ПО допускает наличие буквенных или цифровых значений, отвечающий за метрологически незначимую часть ПО. | |
Знак утверждения типа
Знак утверждения типа наноситсяна титульные листы паспорта и руководства по эксплуатации типографским способом и методом фотохимпечати на маркировочную табличку, расположенную на корпусе газосигнализатора в соответствии с рисунком 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах «Порядок работы» в руководстве по эксплуатации СЕНС.413347.015 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
СЕНС.413347.015 ТУ. Газосигнализатор СЕНС СГ-А1. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие
«СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская область, г. Заречный, ул. Промышленная, стр. 5.
E-mail: info@nppsensor.ru
Web-сайт: www.nppsensor.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)ИНН 5838002196
Адрес: 442960, Пензенская область, г. Заречный, ул. Промышленная, стр. 5.
E-mail: info@nppsensor.ru
Web-сайт: www.nppsensor.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие«СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская область, г. Заречный, ул. Промышленная, стр. 5.
E-mail: info@nppsensor.ru
Web-сайт: www.nppsensor.ru
Конструктивно газосигнализаторы представляют собой стационарный, автономный одноканальный прибор непрерывного действия.
Газосигнализатор состоит из корпуса с датчиком газа и двумя кабельными вводами, крышки, электронного блока, платы подогрева. Электронный блок закреплен в корпусе с помощью невыпадающих винтов. Корпус имеет приливы для крепления газосигнализатора. На корпусе расположен зажим заземления, предназначенный для подключения заземляющего проводника. На корпусе находится стопорной винт, предохраняющий крышку от отвинчивания.
Принцип действия газосигнализаторов основан на преобразовании с помощью оптического первичного преобразователя значений концентрации горючего газа в измерительный сигнал, пропорциональный содержанию определяемого компонента в воздухе, и выработке управляющих сигналов в соответствии с алгоритмом работы газосигнализаторов.
Принцип измерений - инфракрасная абсорбция.
Способ отбора пробы - диффузионный.
Газосигнализаторы предназначены для стационарной установки, обеспечивают местную световую индикацию и сигнализацию, обеспечивают, в зависимости от варианта исполнения, вывод информации об измеренной величине концентрации по аналоговому токовому выходу в виде аналогового унифицированного токового выходного сигнала от 4 до 20 мА и по цифровым последовательным интерфейсам:
-
- RS-485, протокол Modbus;
-
- HART, протокол HART.
Газосигнализаторы обеспечивают переключение контактов встроенных сигнальных реле при превышении установленных порогов концентрации или возникновения неисправности.
Газосигнализаторы являются взрывозащищённым оборудованием с маркировкой взрывозащиты 1Ex db IIB T4 Gb Х.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде арабских цифр наносится на табличку в месте, указанном на рисунке 2.
К данному типу газосигнализаторов относятся газосигнализаторы со следующими условными наименованиями конструктивных исполнений: СЕНС СГ-Al-A-B-C-D, где
-
- СЕНС СГ-А1 - исполнение газосигнализатора;
-
- поле А - код, определяющий исполнения установленных интерфейсов;
-
- поле В - код, определяющий наличие цифрового индикатора (код И - газосигнализатор с цифровым индикатором, поле не заполнено - газосигнализатор без цифрового индикатора);
-
- поле С - код, определяющий калибровочный газ. С3Н8 - пропан, СН4 - метан;
-
- поле D - код, определяющий вариант исполнения кабельных вводов и устройств крепления кабеля.
Газосигнализаторы имеют варианты исполнения в соответствии с таблицей 1.
Таблица 1 - Варианты исполнения
|
Исполнение |
Поверочный компонент |
Определяемый компонент |
|
СЕНС СГ-А1 |
пропан (C3H8) |
пропан (C3H8) бутан (С4Н10) гексан (С6Н14) |
|
СЕНС СГ-А1-СН4 |
метан (CH4) |
метан (CH4) |
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде арабских цифр наносится на маркировочную табличку.
Общий вид газосигнализаторов, место нанесения знака утверждения типа, место для нанесения пломбы от несанкционированного доступа, место для нанесения заводского номера приведены на рисунках с 1 по 3.

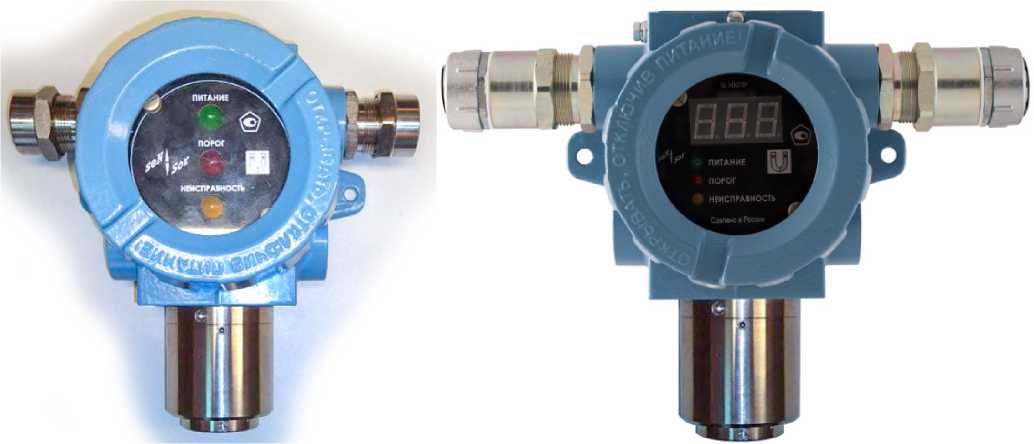

Рисунок 1 - Общий вид газосигнализаторов
•г»
■i
место нанесения знака утверждения типа
о нанесения цского номера
АО «НИЦ «ТЕХНОПРОГРЕСС» ЕАЭС RU C-RU.HA67.B.00151/20
°Ten.:?8412i 65-2Т-00 . ^ww nppsensonru ;
1(,Л1 и! W-
I 1 J 1ExdbllBT4GbX I ”60°CsTas+60cC IP66 тпг/^
W 9 V0 JECj5007gj29-1 f°

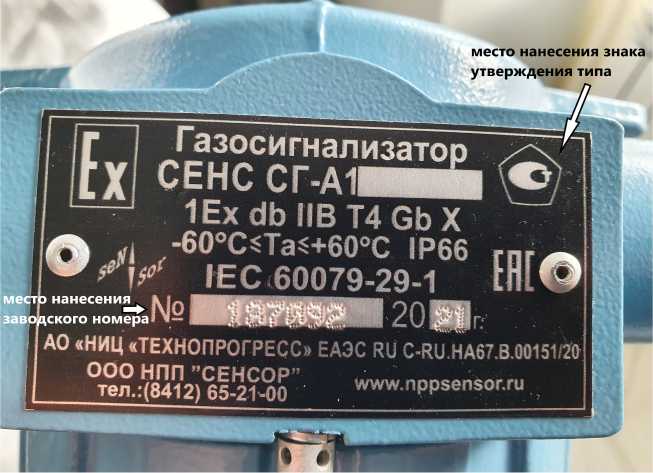

Рисунок 2 - Место нанесения знака утверждения типа, заводского номера газосигнализатора

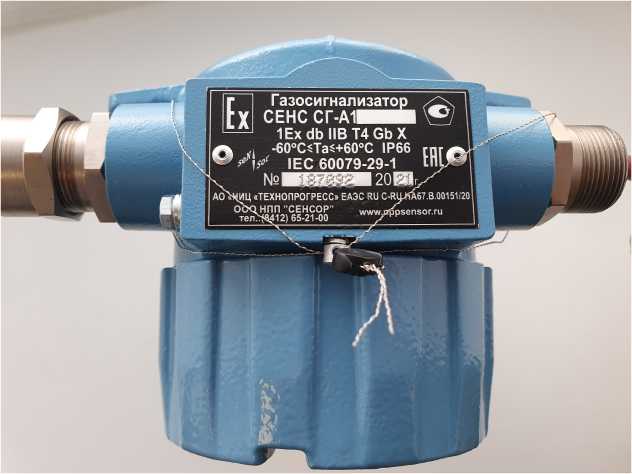

Рисунок 3 - Место для установки пломбы от несанкционированного доступа
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений довзрывоопасной концентрации, % НКПР* |
от 0 до 100 |
|
Пределы допускаемой основной погрешности измерений: - абсолютной, % НКПР, в диапазоне измерений от 0 до 60 % НКПР включ., |
±3 |
|
- относительной, %, в диапазоне измерений св. 60 до 100 % НКПР |
±5 |
|
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды в пределах условий эксплуатации, % НКПР: - от минус 60 °С до минус 10 °С включ. |
±10 |
|
- св. минус 10 °С до плюс 15 °С включ. |
±5 |
|
- св. плюс 25 °С до плюс 40 °С |
±5 |
|
- св. плюс 40 °С до плюс 60 °С |
±10 |
|
Вариация выходного сигнала (показаний), % НКПР, не более |
3 |
|
*Значения % НКПР в соответствии с ГОСТ Р МЭК 60079-29-1-2013 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления выходного сигнала (показаний) Т0,9, с, не более |
60 |
|
Время процедуры самодиагностики при начальном включении, с, не более |
120 |
|
Количество настраиваемых порогов аварийной сигнализации, шт. |
5 |
|
Напряжение питания постоянного тока, В |
от 24 до 30 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Г абаритные размеры (длина, ширина, высота), мм, не более |
255x115x189 |
|
Масса, кг, не более |
4 |
|
Рабочие условия эксплуатации:
|
от -60 до +60 от 80 до 120 98 |
