Номер по Госреестру СИ: 86690-22
86690-22 Системы измерительные автоматизированные
("Тандем")
Назначение средства измерений:
Системы измерительные автоматизированные «Тандем» предназначены для измерения параметров электрических сигналов технических средств (ТС) с целью определения наличия в них эффектов модуляционных преобразований, возникающих за счет высокочастотного навязывания (ВЧН) и высокочастотной прокачки (ВЧП).
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 1
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 2
Общие сведения
Дата публикации - 05.09.2022
Срок свидетельства - 05.09.2027
Номер записи - 188672
ID в реестре СИ - 1401833
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Тандем, Системы измерительные автоматизированные "Тандем", Система измерительная автоматизированная "Тандем", "Тандем", "Каскад",
Производитель
Изготовитель - Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 97
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы измерительные автоматизированные ("Тандем")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79487-20 02.11.2025 |
Системы измерительные автоматизированные, "Талис-НЧ-М2" Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86690-22 05.09.2027 |
Системы измерительные автоматизированные, "Тандем" Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88111-23 01.02.2028 |
Каналы измерения тестового акустического сигнала, МСШЕ.411135.001 Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88887-23 20.04.2028 |
Антенны логопериодические, ЛПА-2000 Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Системы измерительные автоматизированные ("Тандем")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 57 | 1 | 52 | 5 | 0 | 56 | 52 | 4 | |
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 28 | 1 | 21 | 7 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 11 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы измерительные автоматизированные ("Тандем")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
63044 | 63044 |
Программное обеспечение
Управление аппаратурой, самодиагностика, подготовка задания на исследование ТС, обработка сигналов и вычисления осуществляются с помощью специализированного ПО, установленного на управляющую ПЭВМ.
ПО «Сигурд-Лайт» и ПО «Тандем-Интерфейс» выполняют функции автоматизации процесса измерений, обеспечения дистанционного управления АСВЧ-400 и ГСВЧ-400 и отображения результатов измерений в графической и цифровой формах.
Метрологически значимой частью ПО «Сигурд-Лайт» является файл SigurdX.exe. Метрологически значимой частью ПО «Тандем-Интерфейс» является файл Tandem.dpm.
Метрологически значимые части ПО «Тандем-Интерфейс» и измеренные данные защищены с помощью специальных средств защиты (ключа защиты от несанкционированного использования) от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО «Сигурд-Лайт» «средний» в соответствии с Р 50.2.077-2014. Уровень защиты ПО «Тандем-Интерфейс» «средний» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные автономного ПО «Сигурд-Лайт»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО систем измерительных автоматизированных «Тандем» |
«Сигурд-Лайт» |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.3.2.9 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные автономного ПО «Тандем-Интерфейс» систем измерительных автоматизированных «Тандем»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Тандем-Интерфейс» |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.1.4.10 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на элементы системы не предусмотрено. Знак утверждения типа наносится на титульные листы руководства по эксплуатации МСШЕ.411734.010РЭ и паспорта МСШЕ.411734.010ПС или формуляра МСШЕ.411734.010ФО типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации «Система измерительная автоматизированная «Тандем».
Руководство по эксплуатации МСШЕ.411734.010РЭ», в разделе 2 «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным автоматизированным «Тандем»Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31 июля 2018 г. № 1621;
Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3461;
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
МСШЕ.411734.010ТУ Система измерительная автоматизированная «Тандем». Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ») ИНН 7729098893
Юридический адрес: 119607, г. Москва, Мичуринский проспект, д. 27, корпус 2, подвал, помещение 48
Адрес места осуществления деятельности: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5 Телефон/факс: +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom.ru
Изготовитель
Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ») ИНН 7729098893Юридический адрес: 119607, г. Москва, Мичуринский проспект, д. 27, корпус 2, подвал, помещение 48
Адрес места осуществления деятельности: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5 Телефон/факс: +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»Юридический адрес: 630004 г. Новосибирск, ул. Революции, 36
Фактический адрес: 630112 г. Новосибирск, пр-кт Дзержинского, 2/1
Телефон (факс) +7(383)278-20-10
Web-сайт: www.ncsm.ru
E-mail: csminfo@ncsm.ru
Правообладатель
Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ») ИНН 7729098893Юридический адрес: 119607, г. Москва, Мичуринский проспект, д. 27, корпус 2, подвал, помещение 48
Адрес места осуществления деятельности: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5 Телефон/факс: +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom.ru
Принцип действия системы основан на выявлении, измерении и последовательном анализе параметров электрических сигналов от исследуемого ТС с признаками модуляционных преобразований.
Системы измерительные автоматизированные «Тандем» (далее - Системы) состоят из анализатора спектра АСВЧ-400, генератора ВЧ сигналов ГСВЧ-400, двух биконических пассивных антенн БПА-400, индуктора магнитного ИМ-2, токосъемника измерительного ТИ2-4, двух штативов, комплекта кабелей, комплекта транспортных укладок, комплекта программного обеспечения, комплекта эксплуатационной документации.
Анализатор спектра АСВЧ-400 предназначен для приема и обработки сигналов, поступающих от подключенного к нему первичного измерительного преобразователя: биконической пассивной антенны БПА-400 или токосъемника измерительного ТИ2-4.
Генератор ВЧ сигналов ГСВЧ-400 предназначен для формирования в рабочем диапазоне частот системы электрических сигналов совместно с индуктором магнитным ИМ-2 или электромагнитных сигналов совместно с биконической пассивной антенной БПА-400.
Антенны, в комплекте с анализатором спектра, предназначены для измерений напряженности электрического поля, а в комплекте с генератором сигналов - для возбуждения электромагнитного поля с заданной напряженностью.
Токосъёмник измерительный, в комплекте с анализатором спектра, предназначен для измерений электрических сигналов в линиях.
Индуктор, в комплекте с генератором сигналов, предназначен для возбуждения электрических сигналов в линиях.
Измерения и управление генератором ВЧ сигналов ГСВЧ-400 выполняются по командам из управляющей ПЭВМ как в автоматическом, так и в ручном режимах измерений.
Общий вид системы представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр системы, указывается в виде цифрового обозначения в формуляре (паспорте).
Схема пломбировки от несанкционированного доступа основных составных частей системы и места нанесения заводских номеров, идентифицирующих составные элементы системы, представлены на рисунках 2- 4.
Нанесение знака поверки на элементы системы не предусмотрено.

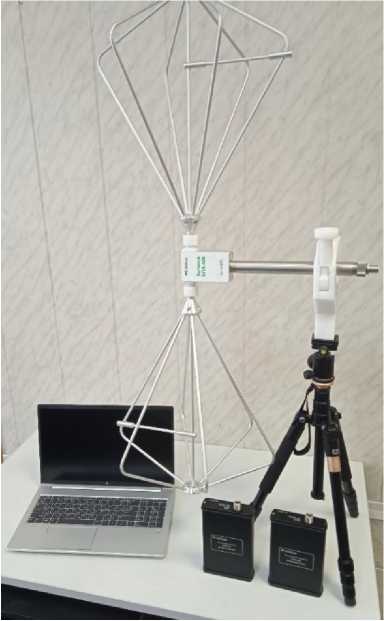

Рисунок 1 - Общий вид средства измерений
Место пломбировки от несанкционирован ного доступа
Место нанесения заводского номера ГСВЧ-
400
Место нанесения заводского номера АСВЧ-
400
Место нанесения заводского номера БПА-400

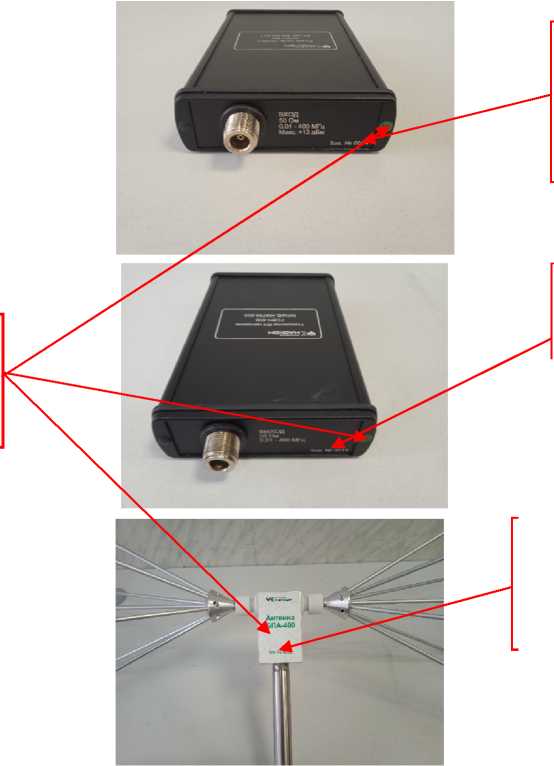

Рисунок 2 - Места нанесения заводских номеров и пломбировки от несанкционированного доступа
Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений анализатора спектра АСВЧ-400 и генератора ВЧ сигналов ГСВЧ-400 осуществляется пломбировкой (клеймением) винтового соединения в торцевой части.
Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений биконических пассивных антенн БПА-400 достигается за счет неразборной конструкции (лицевая панель на самоклеящейся основе блокирует доступ к крепежным винтам корпуса антенны).
Заводские номера анализатора спектра АСВЧ-400 и генератора ВЧ сигналов ГСВЧ-400 состоят из четырех арабских цифр, нанесённых на торцевую часть корпуса методом лазерной гравировки.
Заводские номера биконических пассивных антенн БПА-400 состоят из четырех арабских цифр, нанесённых на лицевую панель методом струйной печати.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Управляющая ПЭВМ |
- |
1 комплект* |
|
Активный разветвитель USB |
- |
1 комплект |
|
Канал радиоизмерений | ||
|
Анализатор спектра АСВЧ-400 |
МСШЕ.468166.013 |
1 шт. |
|
Генератор ВЧ сигналов ГСВЧ-400 |
МСШЕ.468769.005 |
1 шт. |
|
Антенна биконическая пассивная БПА-400 |
МСШЕ.464641.001 |
2 шт. |
|
Индуктор магнитный ИМ-2 |
- |
1 шт. |
|
Токосъемник измерительный ТИ2-4 |
- |
1 шт. |
|
Кабель ВЧ |
- |
2 шт. |
|
Кабель интерфейсный USB A-B |
- |
2 шт. |
|
Штатив |
- |
2 шт. |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
Комплект транспортных укладок |
— |
1 компл. |
|
Программное обеспечение | ||
|
Программная оболочка «Сигурд-Лайт» |
МСШЕ.503300.001 |
1 |
|
Программный модуль «Тандем-Интерфейс» |
643.МСШЕ.00161-01 |
1 |
|
Динамически подгружаемый программный модуль «Стентор-Интерфейс» |
МСШЕ.503300.013 |
1 |
|
Программный модуль расчёта «Тандем-Дельта» |
643.МСШЕ.00162-01 |
1 |
|
Эксплуатационная документация | ||
|
Система измерительная автоматизированная «Тандем». Руководство по эксплуатации |
МСШЕ.411734.010РЭ |
1 |
|
Система измерительная автоматизированная «Тандем». Формуляр |
МСШЕ.411734.010ФО |
1** |
|
Система измерительная автоматизированная «Тандем». Паспорт |
МСШЕ.411734.010ПС |
1** |
|
Программная оболочка «Сигурд-Лайт». Формуляр |
МСШЕ.503300.001ФО |
1 |
|
Программная оболочка «Сигурд-Лайт». Руководство пользователя |
МСШЕ.503300.001РП |
1 |
|
Программный модуль «Тандем-Интерфейс». Формуляр |
643.МСШЕ.00161-01 30 |
1 |
|
Программный модуль «Тандем-Интерфейс». Руководство пользователя |
643.МСШЕ.00161-01 34 |
1 |
|
Программный модуль «Тандем-Дельта». Формуляр |
643.МСШЕ.00162-01 30 |
1 |
|
Программный модуль «Тандем-Дельта». Руководство пользователя |
643.МСШЕ.00162-01 34 |
1 |
|
Динамически подгружаемый программный модуль «Стентор-Интерфейс». Формуляр |
МСШЕ.503300.013 |
1 |
|
Динамически подгружаемый программный модуль «Стентор-Интерфейс». Руководство пользователя |
МСШЕ.503300.013 |
1 |
|
Примечания:
| ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Параметры анализатора спектра АСВЧ-400 | |
|
Диапазон частот, МГ ц |
от 0,01 до 400 |
|
Диапазон перестройки полосы пропускания измерительного фильтра ПЧ, Г ц |
от 1 до 10 |
|
Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала, дБ |
±1 |
|
Уровень спектральной плотности мощности собственного шума, приведённой к полосе пропускания 1 Гц, дБ (1 мВт), не более |
-154 |
|
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц1), не более |
-120 |
|
Динамический диапазон измерения уровня синусоидального сигнала, дБ, не менее |
100 |
|
Максимальный измеряемый уровень мощности синусоидального сигнала, дБ (1 мВт), не менее |
13 |
|
Пределы допускаемой относительной погрешности измерения частоты, не более |
±140’5 |
|
Параметры генератора ВЧ сигналов ГСВЧ-400 | |
|
Диапазон частот, МГ ц |
от 0,01 до 400 |
|
Максимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт) |
17 |
|
Минимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт) |
-3 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ |
±1 |
|
Пределы допускаемой относительной погрешности установки частоты, не более |
±140’5 |
|
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц1), не более |
-120 |
|
Параметры биконической антенны БПА-400 | |
|
Диапазон частот, МГ ц |
от 30 до 400 |
|
Коэффициент калибровки, дБ (1/м), не более:
|
15 20 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2 |
|
1) - дБн/Гц - дБ относительно уровня несущей в полосе пропускания 1 Гц | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение переменного тока, В |
от 207 до 253 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
1000 |
|
Габаритные размеры (длина х ширина х высота) мм, не более - АСВЧ-400 |
179х110х35 |
|
- ГСВЧ-400 |
179x110x35 |
|
- БПА-400 |
1035x543x321 |
|
Масса, кг, не более - АСВЧ-400 |
0,5 |
|
- ГСВЧ-400 |
0,5 |
|
- БПА-400 |
1,6 |
|
Нормальные условия применения: - температура окружающей среды, °С |
20 |
|
- относительная влажность, % |
60 |
|
- атмосферное давление, кПа |
101,3 |
|
Рабочие условия применения: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность при температуре + 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
