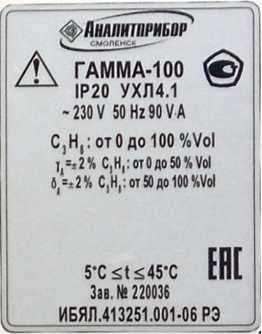

Таблица 4 - Комплектность газоанализатора ГАММА-100, зав. № 220036

Наименование

Обозначение

Количество

Г азоанализатор Г АММА-100

ИБЯЛ.413251.001-06

1 шт.

Ведомость эксплуатационных документов

ИБЯЛ.413251.001-06 ВЭ

1 экз.

Комплект эксплуатационных документов⁽¹⁾

-

1 компл.

Комплект ЗИП⁽²⁾

-

1 компл.

• ⁽¹⁾ Согласно ведомости эксплуатационных документов ИБЯЛ.413251.001-06 поверки входит в комплект эксплуатационных документов.

• ⁽²⁾ Согласно ведомости ЗИП ИБЯЛ.413251.001-06 ЗИ.

ВЭ. Методика

Наименование характеристики

Значение

Диапазон измерений, объемная доля, %

от 0 до 100

Пределы допускаемой основной погрешности, %:

- приведенной^*1) в поддиапазоне от 0 до 50 % включ.

±2

- относительной в поддиапазоне св. 50 % до 100 %

±2

Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

±0,5

Номинальная функция преобразования по выходному сигналу постоянного тока I, мА

I = 1„ + Кп • (Свх - С„ )"->

Выходной сигнал постоянного тока газоанализаторов, мА

от 0 до 5

от 4 до 20

Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от +5 °С до +45 °С на каждые 10 °С от номинального значения температуры, при которой

определялась основная погрешность

±1,0

Пределы допускаемой дополнительной погрешности при изменении давления анализируемой газовой смеси на входе газоанализатора от 84 до 126,3 кПа (от 630 до 947 мм рт. ст.) на каждые 10 кПа (75 мм рт. ст.)

±0,3

Предел допускаемого времени установления показаний Т0,9ном, с, не более

15

Допускаемый интервал времени работы газоанализатора без корректировки показаний измерительного канала, не менее, сут.

30

Время прогрева газоанализатора, мин, не более

180

Нормальные условия измерений:

- температура окружающей среды, °С

20 ± 5

- относительная влажность, %

60 ± 15

- атмосферное давление, кПа

101,3 ± 4,0

^*1) приведенной к верхнему пределу поддиапазона измерений. ^*2)   I - выходной сигнал постоянного тока, мА;

I _Н - нижняя граница диапазона выходного токового сигнала, мА, равная:

• - 0 - для выходного токового сигнала от 0 до 5;

• - 4 - для выходного токового сигнала от 4 до 20;

С_ВХ - действительное значение содержания определяемого компонента на входе

газоанализатора, объемная доля, %;

К_П - номинальный коэффициент преобразования, определяемый по формуле:

Г.~  _ ¹В  1н

^П С - С ’

КН

где 1_В - верхняя граница диапазона выходного токового сигнала, мА, равная:

• - 5 - для выходного токового сигнала от 0 до 5;

• - 20 - для выходного токового сигнала от 4 до 20;

С_Н , С_К - начальное и конечное значение диапазона измерений, объемная доля, %.

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Г ц

от 150 до 253

от 49 до 51

Потребляемая мощность, В^А, не более

90

Габаритные размеры, мм, не более:

• - высота

• - ширина

• - длина

146

485

435

Масса, кг, не более

15

Условия эксплуатации:

• - окружающая среда

• - температура окружающей среды, °С

• - относительная влажность окружающей среды при температуре +35 °С и более низких температурах без конденсации влаги, %, не более

• - атмосферное давление, кПа

мм рт. ст.

• - содержание пыли, мг/м³, не более

• - производственная вибрация:

а) частота, Гц

б) амплитуда, мм

• -  рабочее положение горизонтальное, угол наклона в любом направлении, °, не более

невзрывоопасна от +5 до +45

80

от 84,0 до 106,7 от 630 до 800

10

от 10 до 55 0,35

5

Характеристики анализируемой газовой смеси (пробы) на входе газоанализатора:

• - диапазон температуры, °С

• - диапазон давления, кПа

мм рт. ст.

• - содержание пыли, мг/м³, не более

• - абсолютная влажность, г/м³, не более

• - расход, дм³/мин

от +5 до +45 от 84 до 126,3 от 630 до 947

1

5

0,9 ± 0,1

Назначенный срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

20000

Класс защиты человека от поражения электрическим током по

ГОСТ 12.2.007.0-75

I

Г азоанализатор   соответствует   требованиям   к   электромагнитной

совместимости по ТР ТС 020/2011, группа исполнения по ГОСТ 32137-2013

IV

Степень защиты газоанализатора по ГОСТ 14254-2015

IP20

По устойчивости к воздействию температуры и влажности окружающего воздуха газоанализатор соответствует климатическому исполнению по ГОСТ 15150-69

УХЛ4.1

По устойчивости к воздействию атмосферного давления газоанализатор относится к группе по ГОСТ Р 52931-2008

Р1

По устойчивости к механическим воздействиям газоанализатор относится к группе по ГОСТ Р 52931-2008

N2

Наименование характеристики

Значение

Газоанализатор в упаковке для транспортирования выдерживает

воздействие:

- температуры окружающего воздуха, °С

от -40 до +50

- ударов со значениями:

а) пикового ударного ускорения м/с²,

98

б) длительностью ударного импульса, мс

16

в) числом ударов

1000 ± 10

- относительной влажности окружающего воздуха при температуре

35 °С, %, не более

98
