Номер по Госреестру СИ: 86659-22
86659-22 Трансформаторы напряжения
(НКФ 110)
Назначение средства измерений:
Трансформаторы напряжения НКФ 110 (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ с целью передачи сигнала измерительной информации устройствам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
Производственное объединение «Запорожтрансформатор» (ПО «Запорожтрансформатор»), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 3
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформатор напряжения состоит из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформатора напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Корпус трансформатора напряжения снабжен табличкой (шильдом), с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам напряжения данного типа относятся две модификации трансформаторов напряжения:
-
- НКФ 110-57, зав. № 7704, 7717, 7872, 7873, 7896, 7912;
-
- НКФ 110-83, зав. № 55735.
Общий вид трансформаторов напряжения представлен на рисунках 1, 2.
Знак поверки наносится на свидетельство о поверке.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.
Место нанесения заводского номера
Место пломбировки

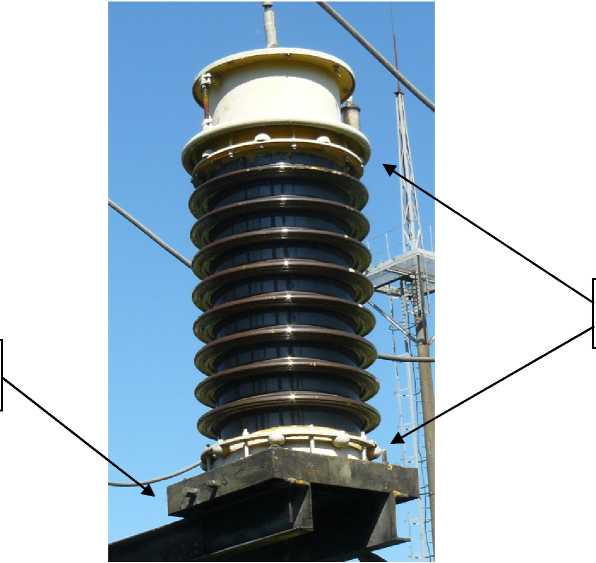

Рисунок 1 - Общий вид трансформатора напряжения НКФ 110 57 с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера
Место пломбировки
Место нанесения заводского номера

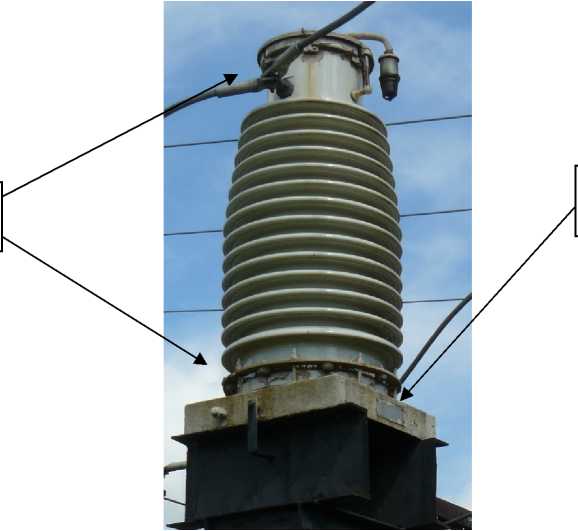

Рисунок 2 - Общий вид трансформатора напряжения НКФ 110-83 с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор напряжения |
НКФ 110-57 |
6 шт. |
Трансформатор напряжения |
НКФ 110-83 |
1 шт. |
Паспорт |
- |
7 шт. |
Таблица 1 - Метрологические характеристики трансформаторов напряжения НКФ 110
Наименование характеристики |
Значение для трансформаторов напряжения с заводскими номерами | |
7704, 7717, 7872, 7873, 7896, 7912 |
55735 | |
Г од выпуска |
1981 |
2001 |
Модификации трансформаторов |
НКФ 110-57 |
НКФ 110-83 |
Номинальное напряжение первичной обмотки, В |
110000^3 | |
Значения номинальных напряжений вторичных обмоток, В | ||
-основной вторичной |
о о | |
-дополнительной вторичной |
100 | |
Номинальная частота, Г ц |
50 | |
Классы точности основной вторичной обмотки |
0,5; 1,0 |
; 3,0 |
Класс точности дополнительной вторичной обмотки |
3,0 | |
Значения номинальных мощностей основной вторичной | ||
обмотки, В^А | ||
- в классе точности 0,5 |
400 | |
- в классе точности 1,0 |
600 | |
- в классе точности 3,0 |
1200 | |
Значение номинальной мощности дополнительной | ||
вторичной обмотки, В • А |
1200 | |
Предельная мощность, В • А |
2000 |
Таблица 2 - Основные технические характеристики трансформаторов напряжения НКФ 110
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °C |
от -45 до +40 |
