Номер по Госреестру СИ: 86321-22
86321-22 Расходомеры-счётчики электромагнитные
(ВЗЛЕТ ТЭР)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные ВЗЛЕТ ТЭР (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3

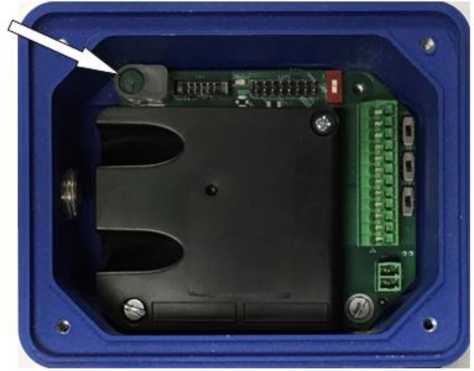

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 5
Общие сведения
Дата публикации - 04.08.2022
Срок свидетельства - 29.07.2027
Номер записи - 188305
ID в реестре СИ - 1401281
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнение ТЭР-АФ-300, исполнение ТЭР-АФ-025, исполнение ТЭР-АС-DN15, исполнение ТЭР-АС-15, ВЗЛЕТ ТЭР, ТЭР-ОФ-020, ВЗЛЕТ ТЭР, ТЭР-ОС-010 Ду10, АФ-300, АФ-200, АФ-150, АФ-100, АФ-080, АФ-065, АФ-050, АФ-040, АФ-032, АФ-025, АФ-020, АС-10, АС-015, АС-010,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок - 431
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1860 от 2022.07.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3208 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№697 от 2024.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Расходомеры-счётчики электромагнитные (ВЗЛЕТ ТЭР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
86105-22 Преобразователи измерительные (Е8) ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
86321-22 Расходомеры-счётчики электромагнитные (ВЗЛЕТ ТЭР) Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86321-22 29.07.2027 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ ТЭР Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Расходомеры-счётчики электромагнитные (ВЗЛЕТ ТЭР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ВЗЛЕТ" (RA.RU.312585) | 370 | 63 | 370 | 0 | 0 | 370 | 370 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 13 | 13 | 0 | 0 | 13 | 13 | 0 | ||
| ООО "ИТЦ СОЛОТЕРМ" (RA.RU.311596) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 46 | 46 | 46 | 0 | 0 | 43 | 43 | 0 |
Стоимость поверки Расходомеры-счётчики электромагнитные (ВЗЛЕТ ТЭР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров встроенное.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, автоматического контроля наличия нештатных ситуаций и отказов, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти установочных параметров и результатов измерений.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Защита программного обеспечения расходомеров от несанкционированного доступа осуществляется механическим опломбированием.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ ТЭР |
|
Номер версии (идентификационный номер) ПО1) |
не ниже 76.71.01.00 |
|
Цифровой идентификатор ПО1) |
- |
|
1) - конкретное значение указано в паспорте | |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель расходомера методом шелкографии или металлографии. Обозначение места нанесения знака утверждения типа представлено на рисунке 4.
Рисунок 4 - Обозначение места нанесения знака утверждения типа
Программное обеспечениеПрограммное обеспечение (далее - ПО) расходомеров встроенное.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, автоматического контроля наличия нештатных ситуаций и отказов, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти установочных параметров и результатов измерений.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Защита программного обеспечения расходомеров от несанкционированного доступа осуществляется механическим опломбированием.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ ТЭР |
|
Номер версии (идентификационный номер) ПО1) |
не ниже 76.71.01.00 |
|
Цифровой идентификатор ПО1) |
- |
|
1) - конкретное значение указано в паспорте | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||||||||||
|
1 |
2 | |||||||||||||||||||
|
Номинальный диаметр |
DN4 |
DN6 |
DN10 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
|
Наименьший измеряемый объемный расход жидкости, м3/ч |
0,01 |
0,01 |
0,01 |
0,01 |
0,011 |
0,018 |
0,029 |
0,045 |
0,071 |
0,120 |
0,180 |
0,283 |
0,637 |
1,132 |
1,769 |
2,547 |
3,467 |
4,528 |
5,731 |
7,075 |
|
Наибольший измеряемый объемный расход жидкости при скорости потока измеряемой жидкости Упаиб 12 м/с'', М3/ч |
0,54 |
1,22 |
3,4 |
7,65 |
13,6 |
21,25 |
34,8 |
54,4 |
85,0 |
143,65 |
217,6 |
340,0 |
765,0 |
1360,0 |
2000 |
3060,0 |
4160,1 |
5433,6 |
6876,9 |
8490,0 |
|
Наибольший измеряемый объемный расход жидкости при скорости потока измеряемой жидкости Упаиб 10 м/с1', М3/ч |
0,45 |
1,0 |
2,83 |
6,37 |
11,32 |
17,69 |
29,0 |
45,3 |
70,8 |
119,6 |
181,1 |
283,0 |
636,8 |
1132,0 |
1768,8 |
2547,0 |
3466,8 |
4528,0 |
5730,8 |
7075,0 |
|
Наибольший измеряемый объемный расход жидкости при скорости потока измеряемой жидкости ^аиб 7 м/с1', м3/ч |
0,32 |
0,71 |
1,98 |
4,45 |
7,92 |
12,37 |
20,28 |
31,68 |
49,5 |
83,65 |
126,72 |
198,0 |
445,5 |
792,0 |
1238,1 |
1782,0 |
2426,7 |
3169,6 |
4011,5 |
4952,5 |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости, % |
указано в таблице 3 | |||||||||||||||||||
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой дополнительной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости от изменения температуры окружающей среды на каждые 10 °С изменения температуры от плюс 20 °С в диапазоне рабочих температур, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости от изменения температуры измеряемой среды на каждые 10 °С изменения температуры от плюс 20 °С в диапазоне рабочих температур, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности расходомеров при измерении объема жидкости в потоке, объемного расхода жидкости при преобразовании измеренного значения в сигнал постоянного электрического тока, % |
±0,1 |
|
Х) - значение максимальной скорости потока измеряемой жидкости определяется при заказе и указывается в паспорте расходомера-счетчика, м/с. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности расходомеров при измерении объема жидкости в потоке и
объемного расхода жидкости
|
Класс точности |
1,0 |
0,5 |
0,35 |
0,2 | ||||
|
Диапазон скорости потока измеряемой жидкости, м/с |
менее 0,04-Унаиб |
от 0,04-Уцаиб до Унаиб |
менее 0,1 -Унаиб |
от 0,1-Унаиб до Унаиб |
менее 0,03-Унаиб |
от 0,03-Унаиб до Унаиб |
менее 0,1 -Унаиб |
от 0,1-Унаиб до Унаиб |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости при поверке методом непосредственного сличения (проливным методом), % |
±(1,0+0,075/v) |
±1,0 |
±(0,5+0,075/v) |
±0,5 |
±(0,35+0,075/v) |
±0,35 |
±(0,2+0,075/У) |
±0,2 |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости при поверке имитационным методом, % |
±(1,5+0,075/v) |
±1,5 |
±(1,0+0,075/v) |
±1,0 |
±(0,85+0,075/v) |
±0,85 |
±(0,7+0,075/У) |
±0,7 |
|
Унаиб - значение максимальной скорости потока измеряемой жидкости, указывается в паспорте расходомера, м/с; v - безразмерная величина, численно равная значению скорости потока жидкости в проточной части расходомера. | ||||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
жидкость (вода питьевая, вода техническая, вода промышленная, сточные воды, спиртосодержащие жидкости, пищевые продукты, солевые, щелочные и кислотные растворы, неагрессивные к компонентам расходомера) |
|
Удельная электрическая проводимость, См/м, не менее |
540-5 |
|
Температура измеряемой среды, °С |
от -30 до +180 |
|
Давление измеряемой среды, МПа1), не более |
1,6; 2,5; 4,0; 25,0 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 22 до 26 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Параметры выходных сигналов:
|
от 0 до 2000 0-5; 0-20; 4-20 RS-232, RS-485, HART, USB, Ethernet, ProfiBus, RFID, Bluetooth, Wi-Fi |
|
Габаритные размеры1), мм, не более
|
673 730 650 |
|
Масса1), кг, не более |
213 |
|
Условия эксплуатации:
|
от - 40 до + 70 95 от 84 до 106,7 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 100 000 |
|
Степень защиты по ГОСТ 14254-2015 |
IP65; IP67; IP68; IP66/IP67; IP66/IP68 |
|
1) - конкретное значение указано в паспорте | |
наносится на лицевую панель расходомера методом шелкографии или металлографии, а также в центр титульных листов руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.5 «Устройство и работа» эксплуатационного документа ШКСД.407212.002 РЭ Расходомеры-счетчики электромагнитные ВЗЛЕТ ТЭР. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ШКСД.407212.002 ТУ Расходомеры-счетчики электромагнитные ВЗЛЕТ ТЭР. Технические условия.
ПравообладательАкционерное общество «Взлет» (АО «Взлет»)
ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: +7(800) 333-888-7, факс: +7(812) 499-07-38
Web-сайт: www.vzljot.ru
E-mail: mail@vzljot.ru
Изготовитель
Общество с ограниченной ответственностью «Завод Взлет» (ООО «Завод Взлет»)ИНН 7805685092
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: +7(800) 333-888-7, факс: +7(812) 499-07-38
Web-сайт: www.vzljot.ru
E-mail: mail@vzljot.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Акционерное общество «Взлет» (АО «Взлет»)ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: +7(800) 333-888-7, факс: +7(812) 499-07-38
Web-сайт: www.vzljot.ru
E-mail: mail@vzljot.ru
Принцип действия расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведенное системой электромагнитных катушек электромагнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода жидкости и объема жидкости в потоке.
Расходомеры состоят из первичного измерительного преобразователя расхода, вторичного измерительного преобразователя и, в случае разнесенного конструктива, двух блоков коммутации.
Первичный измерительный преобразователь расхода представляет собой отрезок трубы (патрубок), внутренняя поверхность которого, выполнена из немагнитного диэлектрического материала. В изолированной от измеряемой среды части патрубка расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей электропроводящей жидкостью.
Вторичный измерительный преобразователь, обрабатывает сигналы первичного измерительного преобразователя расхода, выполняет математическую обработку результатов измерений, автоматический контроль наличия нештатных ситуаций и отказов, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров и результатов измерений, вывод их на устройства индикации.
Блок коммутации представляет собой металлический корпус цилиндрической формы, закрывающийся с двух сторон навинчивающимися металлическими крышками. Блок коммутации крепится к первичному и вторичному измерительному преобразователю с помощью полой металлической стойки. Внутри блока коммутации размещаются модули коммутации, обеспечивающие подключение сигнальных кабелей от первичного измерительного преобразователя и вторичного измерительного преобразователя.
Расходомеры выпускаются в исполнениях, отличающихся:
-
- конструктивными особенностями (моноблочный или разнесенный конструктив, форм-фактор вторичного преобразователя (Ц-цилиндр, П-параллелепипед), степень защиты, обеспечиваемая оболочкой (код IP));
-
- способом монтажа на трубопровод (фланцевый, резьбовой/штуцерный, соединение типа «сэндвич»);
-
- способом вывода информации и управления прибором (наличие или отсутствие символьного индикатора, клавиатуры, токовых, частотных, импульсных, релейных выходов, интерфейсов связи стандартов RS-232, RS-485, HART, USB, Ethernet, ProfiBus, RFID, а также беспроводных интерфейсов Bluetooth и Wi-Fi);
-
- областью применения в промышленности (общепромышленное, агрессивостойкое, износоустойчивое, пищевое, системы поддержания пластового давления;
-
- пределами допускаемой погрешности измерений объема жидкости в потоке и объемного расхода жидкости (серии 0,2; 0,35; 0,5; 1,0) и диапазоном объемного расхода жидкости (в соответствии со значением наибольшей скорости потока измеряемой жидкости, м/с - 7, 10, 12).
Исполнения расходомеров обозначаются следующим образом:
Х Х - ХХХ
а б в
а) код по виду исполнения изделия в соответствии с областью применения:
О - общепромышленное;
А - агрессивостойкое;
И - износоустойчивое;
П - для пищевых продуктов;
ВД - для системы поддержания пластового давления.
б) код по способу монтажа на трубопроводе:
Ф - фланцованное;
С - присоединение типа «сэндвич»;
Р - резьбовое.
в) диаметр условного прохода (DN) ППРЭ.
Общий вид расходомеров представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров
Пломбировка от несанкционированного доступа расходомеров осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке на коммутационной плате вторичного измерительного преобразователя, предотвращающий доступ к контактной паре (кнопке) разрешения модификации калибровочных параметров расходомеров. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) коммутационная плата расходомеров, форм- б) коммутационная плата расходомеров с фактор вторичного преобразователя Ц поддержкой HART-интерфейса, форм-фактор
вторичного преобразователя Ц
в) коммутационная плата расходомеров, форм-фактор вторичного преобразователя П
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров
Заводской номер наносится в цифровом формате на маркировочную табличку, закрепленную на верхней (боковой) панели корпуса блока электроники расходомера, методом шелкографии, термопечати, лазерной гравировки и/или металлографики. Обозначение места нанесения заводского номера представлено на рисунке 3.
Рисунок 3 - Обозначение места нанесения заводского номера
Знак утверждения типа наносится на лицевую панель расходомера методом шелкографии или металлографии. Обозначение места нанесения знака утверждения типа представлено на рисунке 4.
Рисунок 4 - Обозначение места нанесения знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||||||||||
|
1 |
2 | |||||||||||||||||||
|
Номинальный диаметр |
DN4 |
DN6 |
DN10 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
|
Наименьший измеряемый объемный расход жидкости, м3/ч |
0,01 |
0,01 |
0,01 |
0,01 |
0,011 |
0,018 |
0,029 |
0,045 |
0,071 |
0,120 |
0,180 |
0,283 |
0,637 |
1,132 |
1,769 |
2,547 |
3,467 |
4,528 |
5,731 |
7,075 |
|
Наибольший измеряемый объемный расход жидкости при скорости потока измеряемой жидкости Упаиб 12 м/с'', М3/ч |
0,54 |
1,22 |
3,4 |
7,65 |
13,6 |
21,25 |
34,8 |
54,4 |
85,0 |
143,65 |
217,6 |
340,0 |
765,0 |
1360,0 |
2000 |
3060,0 |
4160,1 |
5433,6 |
6876,9 |
8490,0 |
|
Наибольший измеряемый объемный расход жидкости при скорости потока измеряемой жидкости Упаиб 10 м/с1', М3/ч |
0,45 |
1,0 |
2,83 |
6,37 |
11,32 |
17,69 |
29,0 |
45,3 |
70,8 |
119,6 |
181,1 |
283,0 |
636,8 |
1132,0 |
1768,8 |
2547,0 |
3466,8 |
4528,0 |
5730,8 |
7075,0 |
|
Наибольший измеряемый объемный расход жидкости при скорости потока измеряемой жидкости ^аиб 7 м/с1', м3/ч |
0,32 |
0,71 |
1,98 |
4,45 |
7,92 |
12,37 |
20,28 |
31,68 |
49,5 |
83,65 |
126,72 |
198,0 |
445,5 |
792,0 |
1238,1 |
1782,0 |
2426,7 |
3169,6 |
4011,5 |
4952,5 |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости, % |
указано в таблице 3 | |||||||||||||||||||
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой дополнительной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости от изменения температуры окружающей среды на каждые 10 °С изменения температуры от плюс 20 °С в диапазоне рабочих температур, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости от изменения температуры измеряемой среды на каждые 10 °С изменения температуры от плюс 20 °С в диапазоне рабочих температур, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности расходомеров при измерении объема жидкости в потоке, объемного расхода жидкости при преобразовании измеренного значения в сигнал постоянного электрического тока, % |
±0,1 |
|
Х) - значение максимальной скорости потока измеряемой жидкости определяется при заказе и указывается в паспорте расходомера-счетчика, м/с. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности расходомеров при измерении объема жидкости в потоке и
объемного расхода жидкости
|
Класс точности |
1,0 |
0,5 |
0,35 |
0,2 | ||||
|
Диапазон скорости потока измеряемой жидкости, м/с |
менее 0,04-Унаиб |
от 0,04-Уцаиб до Унаиб |
менее 0,1 -Унаиб |
от 0,1-Унаиб до Унаиб |
менее 0,03-Унаиб |
от 0,03-Унаиб до Унаиб |
менее 0,1 -Унаиб |
от 0,1-Унаиб до Унаиб |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости при поверке методом непосредственного сличения (проливным методом), % |
±(1,0+0,075/v) |
±1,0 |
±(0,5+0,075/v) |
±0,5 |
±(0,35+0,075/v) |
±0,35 |
±(0,2+0,075/У) |
±0,2 |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости при поверке имитационным методом, % |
±(1,5+0,075/v) |
±1,5 |
±(1,0+0,075/v) |
±1,0 |
±(0,85+0,075/v) |
±0,85 |
±(0,7+0,075/У) |
±0,7 |
|
Унаиб - значение максимальной скорости потока измеряемой жидкости, указывается в паспорте расходомера, м/с; v - безразмерная величина, численно равная значению скорости потока жидкости в проточной части расходомера. | ||||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
жидкость (вода питьевая, вода техническая, вода промышленная, сточные воды, спиртосодержащие жидкости, пищевые продукты, солевые, щелочные и кислотные растворы, неагрессивные к компонентам расходомера) |
|
Удельная электрическая проводимость, См/м, не менее |
540-5 |
|
Температура измеряемой среды, °С |
от -30 до +180 |
|
Давление измеряемой среды, МПа1), не более |
1,6; 2,5; 4,0; 25,0 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 22 до 26 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Параметры выходных сигналов:
|
от 0 до 2000 0-5; 0-20; 4-20 RS-232, RS-485, HART, USB, Ethernet, ProfiBus, RFID, Bluetooth, Wi-Fi |
|
Габаритные размеры1), мм, не более
|
673 730 650 |
|
Масса1), кг, не более |
213 |
|
Условия эксплуатации:
|
от - 40 до + 70 95 от 84 до 106,7 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 100 000 |
|
Степень защиты по ГОСТ 14254-2015 |
IP65; IP67; IP68; IP66/IP67; IP66/IP68 |
|
1) - конкретное значение указано в паспорте | |
