Номер по Госреестру СИ: 86127-22
86127-22 Системы измерений передачи данных
(Maestro Policy Engine)
Назначение средства измерений:
Системы измерений передачи данных Maestro Policy Engine (далее - СИПД), предназначены для измерений объемов (количества) информации при приеме/передаче данных, с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Внешний вид.
Системы измерений передачи данных
Рисунок № 1
Внешний вид.
Системы измерений передачи данных
Рисунок № 2
Внешний вид.
Системы измерений передачи данных
Рисунок № 3
Notice: Undefined offset: 3 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 4 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 5 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 6 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 7 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 8 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 9 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Программное обеспечение
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Программное обеспечение (ПО) встроенное, версий 22, 23, 24 управляет функционированием оборудования.
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция средства измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
PLVM-MAESTRO-INT-VSPHERE |
Номер версии (идентификационный номер) программного обеспечения |
22, 23, 24 |
Цифровой идентификатор ПО |
5a5888967c75bba2cce12eac43ef4130 |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.
Сведения о методиках измерений
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 308
Сведения о методиках (методах) измерений
приведены в разделе 5 «Методы измерений» документа «Системы измерений передачи данных
Maestro Policy Engine. Руководство по эксплуатации. 5295-003-17801922-2021РЭ»
Нормативные и технические документы
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 326
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 334
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 342
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии
Стандарт предприятия 5295-003-17801922-2021СП
ПравообладательSandvine Corporation, Канада
408 Albert Street, Waterloo, Ontario, Canada, N2L 3V3.
E-mail: info@sandvine.com / hgillman@sandvine.com
Web-сайт: https://www.sandvine.com
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 301
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Изготовитель
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Sandvine Corporation, Канада
408 Albert Street, Waterloo, Ontario, Canada, N2L 3V3.
E-mail: info@sandvine.com / hgillman@sandvine.com
Web-сайт: https://www.sandvine.com
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 414
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 432
Испытательный центр
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 432
Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ»)
Адрес: 191028, Россия, г. Санкт-Петербург, ул. Пестеля, д. 7, литер А, помещение 14Н офис А
Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217
Web-сайт: http://www.sotsbi.ru
E-mail: info@sotsbi.ru
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 358
Правообладатель
Sandvine Corporation, Канада408 Albert Street, Waterloo, Ontario, Canada, N2L 3V3.
E-mail: info@sandvine.com / hgillman@sandvine.com
Web-сайт: https://www.sandvine.com
К настоящему типу средств измерений относятся Системы измерений передачи данных Maestro Policy Engine версий ПО 22, 23, 24, которые являются виртуальной (функциональной) системой комплекса оборудования с измерительными функциями, реализованного на программно-аппаратном комплексе Maestro Policy Engine (версия ПО 22, 23, 24), производства Sandvine Corporation, Канада, предназначенного для применения на сети связи общего пользования в качестве оборудования автоматизированных систем управления и мониторинга сетей электросвязи.
Принцип действия СИПД основан на формировании учетных данных каждого сеанса пе-редачи/приема данных с последующим учетом трафика по идентификаторам абонентов сети подвижной радиотелефонной связи (IMSI, MSISDN, IMEI, IP-адрес) в учетном файле (CDR-файле).
СИПД Maestro Policy Engine выполняет следующие функции: измерение количества (объема) информации при приеме/передачи данных; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование с измерительными функциями, реализованного на программно-аппаратном комплексе Maestro Policy Engine, выполнено в виде серверов и систем хранения данных семейства ProLiant, производства Hewlett Packard Enterprise, Соединенные Штаты, размещаемые в стойке или шкафу, двери которого блокируются от несанкционированного доступа замком. Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. Данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки шасси и обеспечивает ограничение несанкционированного доступа к процессорным устройствам и устройствам хранения.
Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.
Конструкцией предусмотрено наличие серийных номеров, обеспечивающих идентификацию каждого экземпляра средств измерений. Идентификация СИ осуществляется по серийному номеру комплекса оборудования Maestro Policy Engine, нанесенному на корпусе стойки в месте доступном для просмотра в виде наклейки (Рисунок 3).

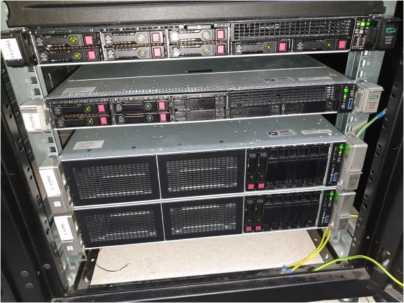

Рисунок 1 - Внешний вид оборудования с открытой дверью

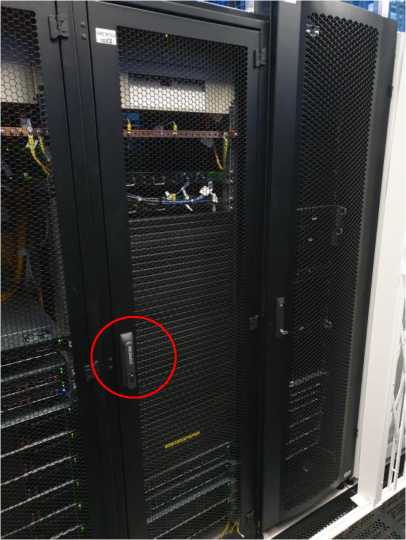

Рисунок 2 - Место блокировки от несанкционированного доступа к стойке с оборудованием (выделено)

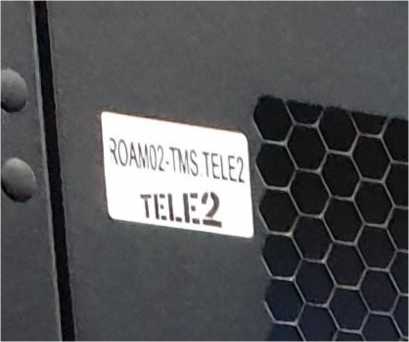

Рисунок 3 - Вид средства измерений с указанием места нанесения серийного номера
