Номер по Госреестру СИ: 86116-22
86116-22 Расходомеры электромагнитные
(SMARTFLOW)
Назначение средства измерений:
Расходомеры электромагнитные SMARTFLOW (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей, пульп и суспензий с электропроводимостью от 5 мкСм/см, а также для использования в составе других средств измерения, в том числе приборов и систем учета тепловой энергии и в измерительных системах.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные

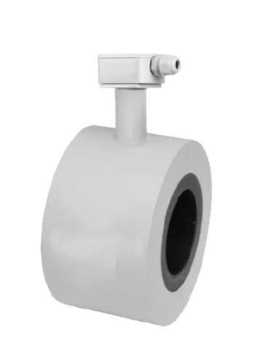

Рисунок № 5
Внешний вид.
Расходомеры электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры электромагнитные

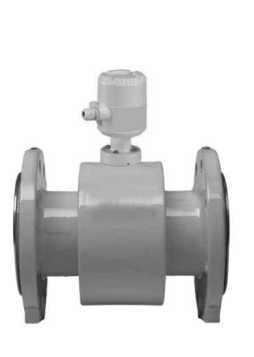

Рисунок № 7
Внешний вид.
Расходомеры электромагнитные

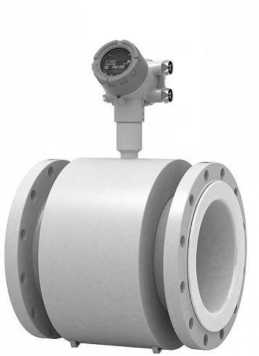

Рисунок № 8
Внешний вид.
Расходомеры электромагнитные
Рисунок № 9
Внешний вид.
Расходомеры электромагнитные
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее ПО) в расходомерах является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО не разделено на метрологически значимую часть и не значимую части. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
ПО выполняет функции функции обработки измерительной информации ; формирование выходных сигналов токового и частотно-импульсного выхода, формирование интерфейсных сигналов.
Уровень защиты программного обеспечения счетчиков - «высокий» в соответствии с 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SMARTFLOW |
Номер версии (идентификационный номер) ПО |
F3000_v_1.26b |
Знак утверждения типа
Знак утверждения типананосится на корпус блока электроники и ППР методом фотолитографии, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзложены в под разделе 4.3 «Принцип измерения расхода» руководства по эксплуатации SMARTFLOW 26.51.52.001-52094329-2022 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
ТУ 26.51.52-001-52094329-2022 Расходомеры электромагнитные SMARTFLOW. Технические условия
ПравообладательОбщество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО») ИНН 5009130613
Адрес: 142005, Московская область, г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д.50, кв 478.
Тел.: 8 (499) 404-12-01
E-mail: umispro@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО») ИНН 5009130613Адрес: 142005, Московская область, г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д.50, кв 478.
Тел.: 8 (499) 404-12-01
E-mail: umispro@yandex.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО») ИНН 5009130613Адрес: 142005, Московская область, г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д.50, кв 478.
Тел.: 8 (499) 404-12-01
E-mail: umispro@yandex.ru
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из первичных электромагнитных преобразователей расхода (далее - ППР) (STE, STM, STR) и вторичных преобразователей (далее - блок электроники) (S, U, К, M, F) смонтированных компактно или раздельно в герметичных корпусах. При раздельном исполнении блок электроники и ППР соединяются кабелем длиной до 200 м.
ППР состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в блок электроники, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию об объемном расходе и объеме, передают диагностические и другие сообщения. Вся информация выводится на ЖК-индикатор (при наличии), передается на персональный компьютер, контроллер или мобильный телефон в виде СМС-сообщения.
Блок электроники обеспечивает питание цепи возбуждения магнитного поля ППР и обработку сигнала с электродов, а также преобразует сигналы от электродов датчика в аналоговые выходные сигналы токовый (4-20 мА), частотно-импульсный, дискретный выходной сигналы, цифровые сигналы по стандарту HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus.
Расходомеры обеспечивают выполнение следующих функций:
-
- измерение объёмного расхода и объёма жидкости в прямом и обратном направлении
-
- индикации результатов измерений в различных единицах расхода, объема,
-
- самодиагностики и индикации неисправностей, предупреждения в виде кода ошибок;
-
- автоматической очистки электродов с возможностью установки периодичности вручную;
- автоматического сохранения в энергонезависимой памяти параметров настройки, последних ошибках, результатов измерений расходомеров и их вывод на устройства индикации;
- фиксацию в архиве фактов отключений (перебоев) электропитания расходомера;
- контроля заполненности трубопровода;
ППР выпускаются в различных исполнениях, которые отличаются следующими конструктивными особенностями: внешним видом, материалом футеровки, типом присоединения к трубопроводу (фланцевое, бесфланцевое, гигиеническое), количеством электродов. Количество электродов может быть от двух до четырех: два обязательных измерительных, один заземляющий и один, выполняющий функцию детектирования пустой трубы.
Блоки электроники отличаются формой корпуса, номенклатурой выходных сигналов, наличием индикации (с или без ЖК дисплея) и модуля беспроводной связи, набором диагностических и вспомогательных функций, сетевым или автономным питанием. Структура условного обозначения расходомеров:
«Расходомер электромагнитный SMARTFLOW - /1//2//3//4//5//6//7//8/9//10//11//12//13
Где Расходомер электромагнитный SMARTFLOW - тип расходомера;
-
1 - первичные преобразователи (ППР) серий: STE, STМ, STR
-
2 - вторичные преобразователи (блок электроники): S, U, К, M, F
-
3 - диаметр условного прохода расходомера;
-
4 - материал футеровки: ТР - твердая резина; Т - фторопласт; ПР- полиуретан
-
5 - материал электродов: СТ - нержавеющая сталь; Х - сплав ХН65МВ (ЭП567);
Ti - титан; Ta - тантал; ХХ-другой (по запросу)
-
6 - вариант исполнения корпуса: К - компактное; Р- раздельное;
-
7 - длина кабеля: 00 - нет (компактное исполнение); 05 - 5 метров (стандартное исполнение); AA - специальная версия (длинна кабеля больше 5 метров);
-
8 - питание расходомера: 220 - переменного тока 100-230 В; 24- постоянного тока 1836 В;
-
9 - выходные сигналы: 0 - импульсный/частотный выход; 1 - импульсный/частотный и токовый 4.. ,20мА;
-
10 - цифровой интерфейс: МС - Modbus RTU, HT - HART, ХХ - под заказ;
-
11 -давление:0,6-0,6 МПа,10-1 МПа,16- 1,6 МПа,25 -2,5 МПа,40-4,0 МПа,65-6,5 МПа;
-
12 - функция самоочистки электродов: 1-есть, 0- нет;
-
13 - тип механического присоединения: Ф-фланцевое, С-бесфланцевое, Г-
гигиеническое.
Общий вид расходомеров представлен на рисунках 1, 2 и 3.
Схема пломбировки от несанкционированного доступа, представлены на рисунке 4.
Заводские номера расходомеров имеют числовой формат, наносятся на корпус клеммой коробки ППР и на корпус электронного блока методом фотолитографии или термопечати или при помощи наклейки. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 5.
F
M
К
S U

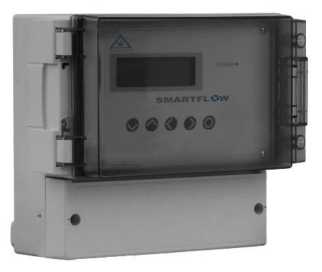

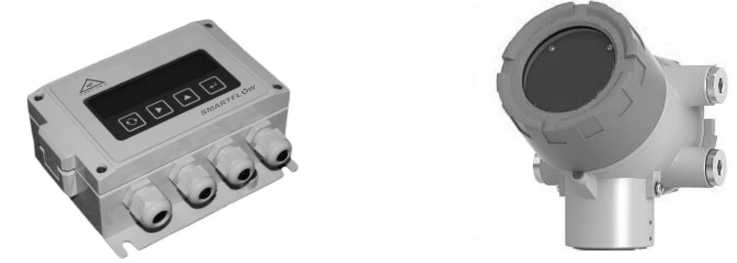

Рисунок 1 - Внешний вид блоков электроники
ППР серий STE и STM
ППР серии STR
Рисунок 2 - Общий вид ППР (раздельное исполнение)

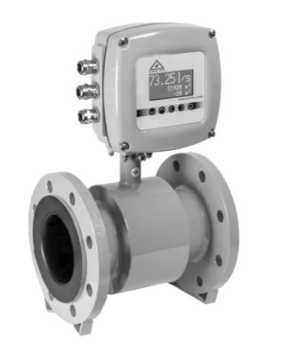

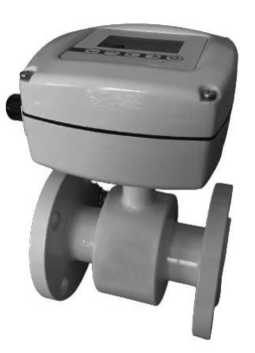

Рисунок 3 - Общий вид расходомеров электромагнитных SMARTFLOW (компактное исполнение)

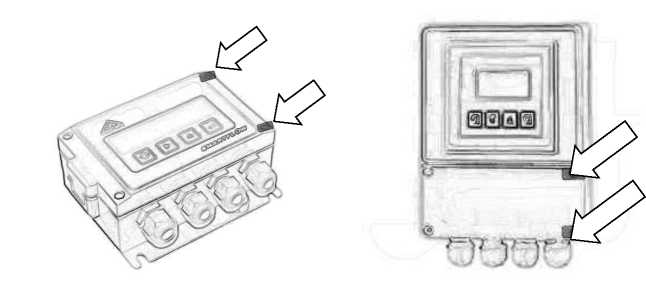

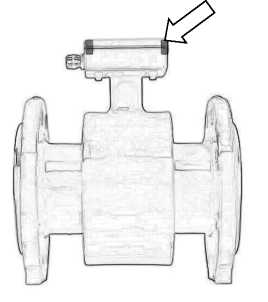

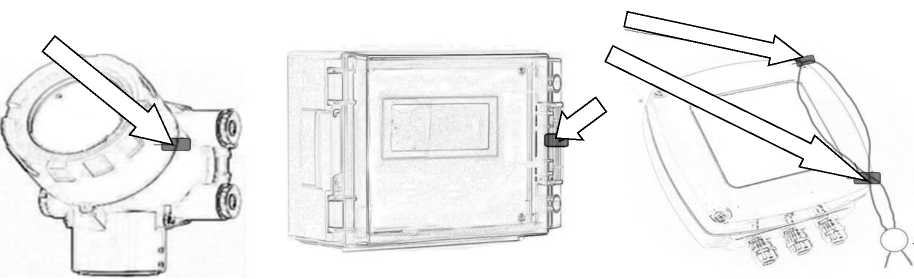

Рисунок 4 - Схема пломбировки от несанкционированного доступа

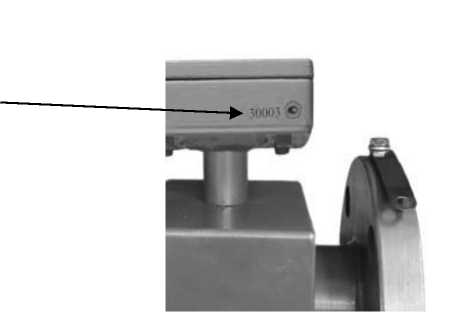

Рисунок 5 - Указание места нанесения заводского номера и знака утверждения типа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Расходомер электромагнитный |
SMARTFLOW |
1 шт. в соответствии с заказом |
Комплект монтажный |
1 шт. | |
Соединительный кабель (при раздельном исполнении, с указанием длины) |
1 шт. | |
Руководство по эксплуатации |
SMARTFLOW 26.51.52.001 52094329-2022 РЭ |
1 шт. |
Паспорт |
26.51.52.001-52094329-2022 ПС |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование параметра |
Значение | ||
Блоки электроники |
S, U, К, M, F | ||
первичными преобразователями |
STE |
STM |
STR |
Диаметр условного прохода, Ду |
от 2 до 1400 |
от 2 до 1400 |
от 15 до 1000 |
Диапазон измерений объемного расхода, м3 /ч |
от 0,01 до 55 000,00 |
от 0,02 до 55 000,00 |
от 0,1 до 28 000,00 |
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, %* |
± (0,4 + 0,1/v)1)4) ± (0,2 + 0,1/v)3)4) ± 0,5 2)5) |
± 0,55)6) |
±16) |
Продолжение таблицы 2
Пределы допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока, % |
±0,05 |
* при соблюдении требований к длинам прямых участков до и после расходомера, указанных в технической документации. При несоблюдении указанных требований допускаемая погрешность не превышает (±1±0,2/v) %
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходные сигналы |
Токовый 4... 20мА, частотный импульсный, релейный, цифровой (HART, RS485 Modbus, Profibus РА /DP, Foundation Fielbus) |
Параметры электрического питания:
|
(от 110 до 250) 50±1 (от 18 до 42) |
Потребляемая мощность, не более: -переменного тока, ВА -постоянного, Вт |
20 10 |
Габаритные размеры, мм, не более:
|
2500 2000 2100 |
Масса, кг, не более |
1500 |
Продолжение таблицы 3
Условия эксплуатации: - максимальное давление измеряемой среды, МПа |
6,5 |
- температура измеряемой среды, °С |
от -40 до +180 |
-температура окружающей среды блока | |
электроники, °С |
от -20 до +50 |
-температура окружающей среды ППР, °С |
от -40 до +80 |
-относительная влажность для блока электроники | |
при t = 35 °С, % |
до 80, без конденсации влаги |
-относительная влажность для ППР при | |
температуре плюс 35 °С, % |
до 97, без конденсации влаги |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средняя наработка на отказ, ч |
130000 |
Средний срок службы, лет |
15 |
