Номер по Госреестру СИ: 86039-22
86039-22 Измерители линейных перемещений
(Обозначение отсутствует)
Назначение средства измерений:
Измерители линейных перемещений (далее по тексту - измерители) предназначены для контактных измерений линейных размеров, толщины, радиального биения, осевого биения, формы клиньев и конусов, концентричности двух диаметров вала, нахождения разности высот между двумя уступами, перпендикулярности.
Внешний вид.
Измерители линейных перемещений
Рисунок № 1
Внешний вид.
Измерители линейных перемещений
Рисунок № 2
Внешний вид.
Измерители линейных перемещений
Рисунок № 3
Внешний вид.
Измерители линейных перемещений
Рисунок № 4
Внешний вид.
Измерители линейных перемещений
Рисунок № 5
Внешний вид.
Измерители линейных перемещений
Рисунок № 6
Внешний вид.
Измерители линейных перемещений
Рисунок № 7
Внешний вид.
Измерители линейных перемещений
Рисунок № 8
Внешний вид.
Измерители линейных перемещений
Рисунок № 9
Внешний вид.
Измерители линейных перемещений
Рисунок № 10
Общие сведения
Дата публикации - 11.07.2022
Срок свидетельства - 05.07.2027
Номер записи - 188035
ID в реестре СИ - 1400665
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии 542 модели LG100,
Производитель
Изготовитель - Mitutoyo Corporation
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1649 от 2022.07.05 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Измерители линейных перемещений (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Mitutoyo Corporation
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79493-20 02.11.2025 |
Приборы с малым измерительным усилием, серии 318 модификации LITEMATIC VL-50 и LITEMATIC VL-50S Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79926-20 02.12.2025 |
Микрометры рычажные , 107, 510 Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
81161-20 31.12.2025 |
Машины координатные измерительные портальные CRYSTA-Apex S серии 191 с пятиосевой поворотной измерительной головкой REVO, Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
81647-21 27.04.2026 |
Машины видеоизмерительные, серий Quick Vision и MiSCAN Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82873-21 01.10.2026 |
Машины координатные измерительные портальные, CRYSTA-Apex Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
83440-21 26.10.2026 |
Машины координатные измерительные, MiSTAR 555 Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
86039-22 05.07.2027 |
Измерители линейных перемещений, Обозначение отсутствует Mitutoyo Corporation (ЯПОНИЯ ) |
ОТ МП |
1 год |
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Кто поверяет Измерители линейных перемещений (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители линейных перемещений (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна паспорт измерителей типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 6 «Порядок работы» паспорта измерителей.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
Стандарт предприятия Mitutoyo Corporation «Измерители линейных перемещений».
ПравообладательMitutoyo Corporation, Япония
Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan
Тел.: 81(044)813-8230
Факс: 81(044)813-8231
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web- сайт: www.vniims.ru, E-mail: office@vniims.ru
Принцип действия измерителей основан на изменении положения первичного измерительного преобразователя, перемещающегося в системе оптической шкалы с последующим выводом информации о величине перемещения на показывающее устройство.
В качестве первичных измерительных преобразователей используются линейные шкалы с механическим контактом на измеряемую деталь. Измерительный стержень измерителей перемещается на подшипниках скольжения (качения), которые могут быть герметично защищены специальным эластичным кожухом от попадания пыли и жидкости.
В состав средства измерений входит измеритель линейного перемещения и показывающее устройство.
К настоящему типу средств измерений относятся измерители серии 542 и серии 575, которые отличаются между собой общим видом, диапазонами измерений, габаритными размерами, метрологическими характеристиками.
Измерители серии 542 изготавливаются с фотоэлектрической и лазерноголографической (модели LGH) шкалой, серия 575 изготавливается с шкалой ёмкостного типа. Шкалы в измерителях могут быть как абсолютными, так и инкрементными с положительным и отрицательным направлением отсчёта. В качестве визуальной индикации разрешения измерителя используются различные цветовые маркеры (кольца, линии, цвет шрифта).
В качестве показывающих устройств применяются счетчики индикации в количестве
6 моделей: EC, EG, EB, EH, EV, EJ, которые имеют 6-ти и 8-ми разрядную цифровую индикацию и ряд кнопок, при помощи которых производится настройка блока индикации и режима работы.
Измерители серии 542 изготавливаются в количестве 8 моделей: LGF, LG100, LGK, LG200, LGB, LG, LGM, LGH, отличающиеся между собой общим видом и метрологическими характеристиками.
Измерители серии 575 изготавливаются в количестве 2 моделей: LGS, LGD, отличающиеся между собой общим видом и метрологическими характеристиками.
Серия и модель измерителей указана на одной из боковых поверхностей корпуса измерителя, в обозначении кода серии и модели значимыми считать первые буквы и/или цифры до знака «дефис», последующие индексы обозначают состав комплекта или особенности поставки (наличие подъёмного устройства, защитной гофры вид разъёма, длину кабеля, форму корпуса).
Модель счетчиков индикации указана на передней или задней панели корпуса счетчиков индикации, в обозначении значимыми считать первые две буквы до знака «дефис», последующие индексы обозначают особенности поставки (вид разъёма, длину кабеля, форму корпуса).
Заводской (серийный) номер в формате цифрового обозначения наносится на одну из боковых поверхностей корпуса измерителей, переднюю панель счетчика индикации, лазерной маркировкой или в виде наклейки.
Пломбирование измерителей и счетчиков индикации от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.
Корпус средства измерений может быть окрашен в цвета по заказу заказчика.
Общий вид измерителей указан на рисунках 1-11.
Общий вид счетчиков индикации указан на рисунках 12-21.

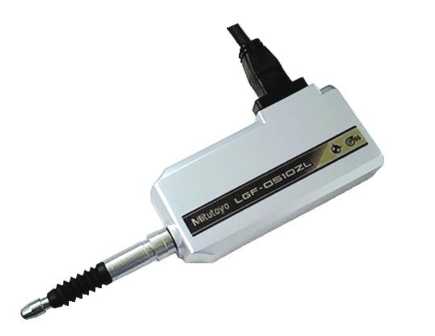

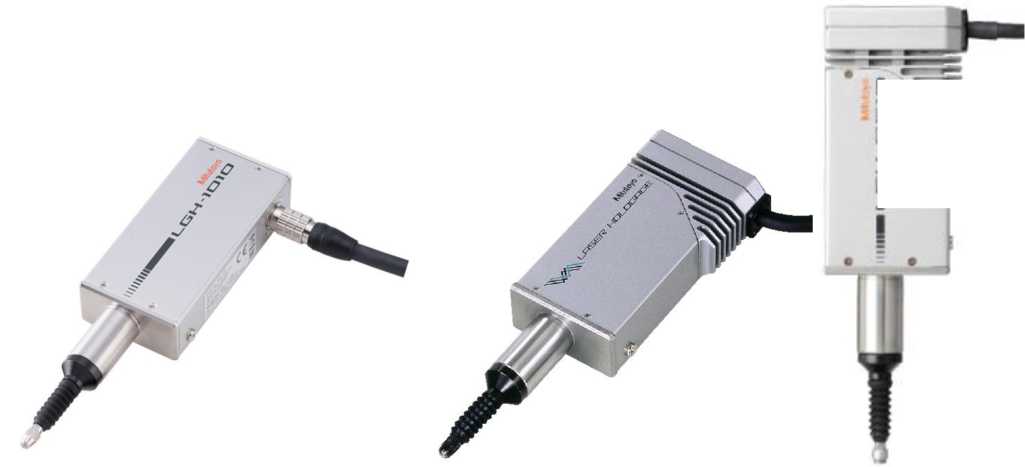

Рисунок 1 - Общий вид измерителей серии 542 модели LGF

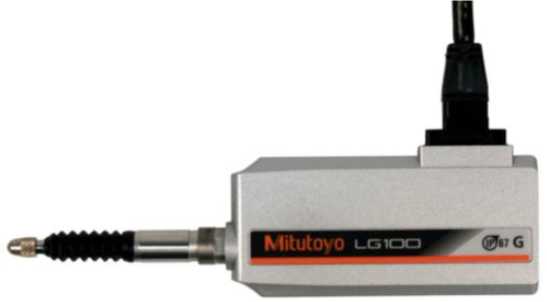

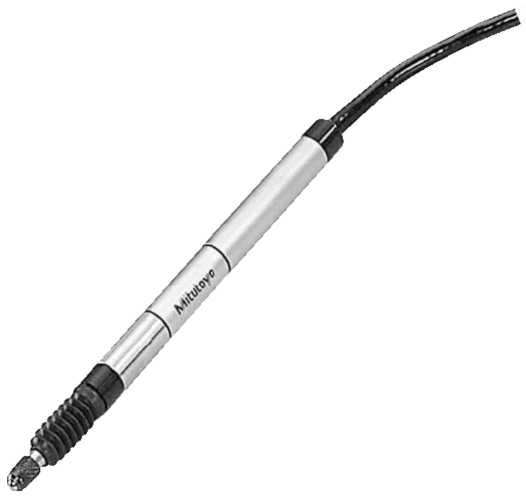

Рисунок 2 - Общий вид измерителей серии 542 модели LG100

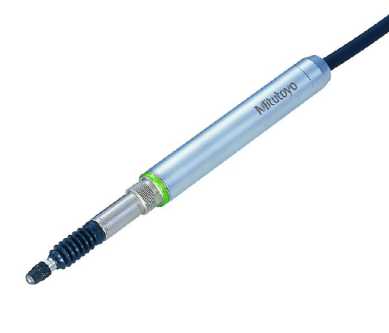

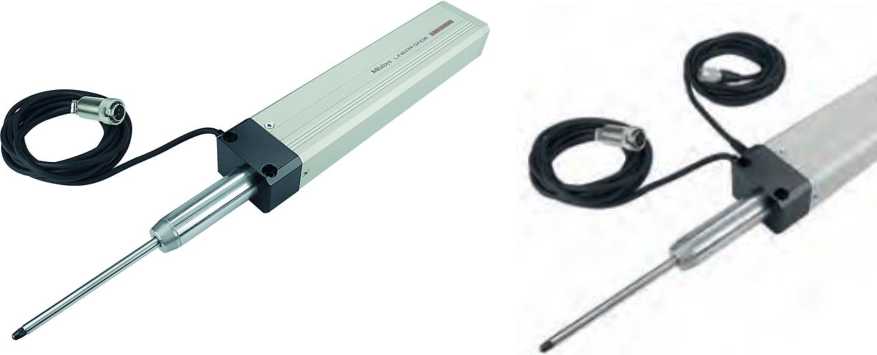

Рисунок 3 - Общий вид измерителей серии 542 модели LGK

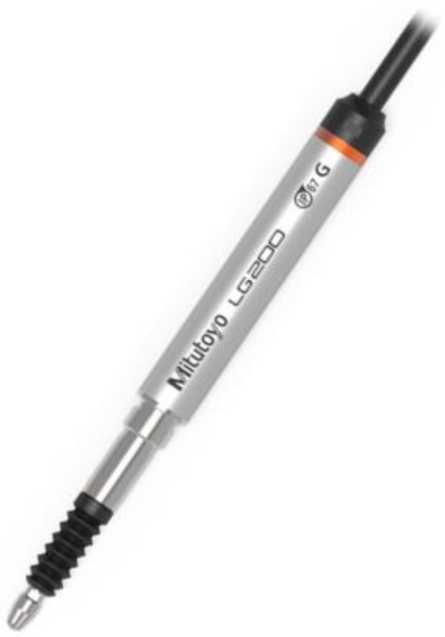

Рисунок 4 - Общий вид измерителей серии 542 модели LG200
Рисунок 5- Общий вид измерителей серии 542 модели LGB
Рисунок 6- Общий вид измерителей серии 542 модели LGB

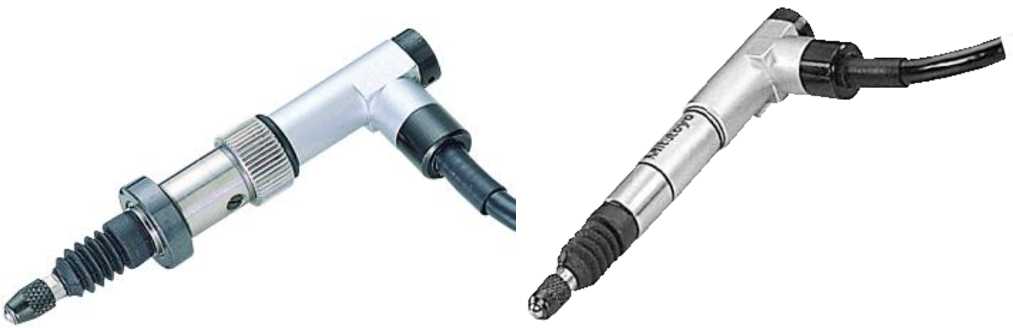

Рисунок 7- Общий вид измерителей серии 542 модели LGB

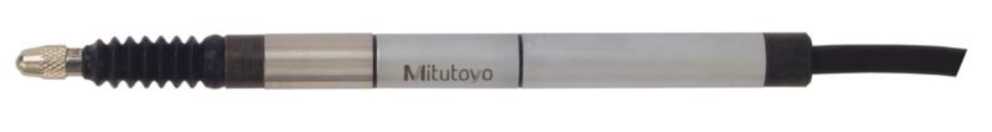

Рисунок 8 - Общий вид измерителей серии 542 моделей LG, LGM
<_ О Ы-(_!*=» IO
Рисунок 9 - Общий вид измерителей серии 542 модели LGH

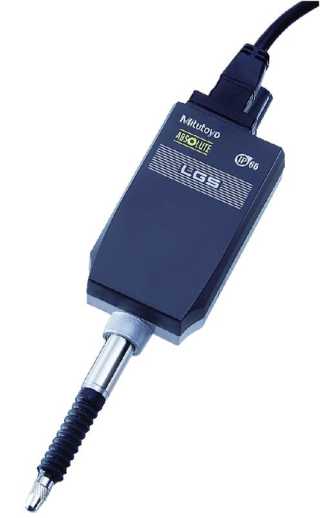

Рисунок 10 - Общий вид измерителей серии 575 модели LGS

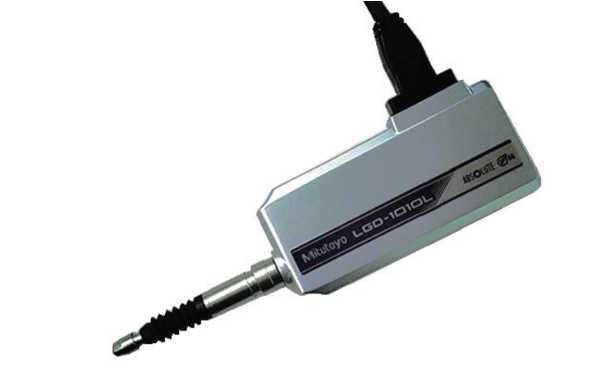

Рисунок 11 - Общий вид измерителей серии 575 модели LGD

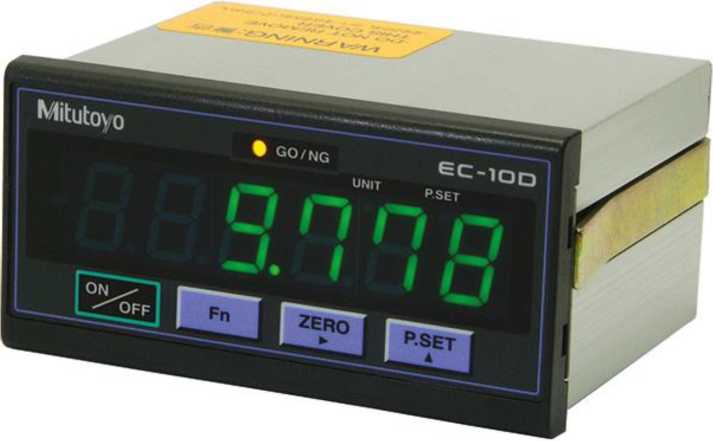

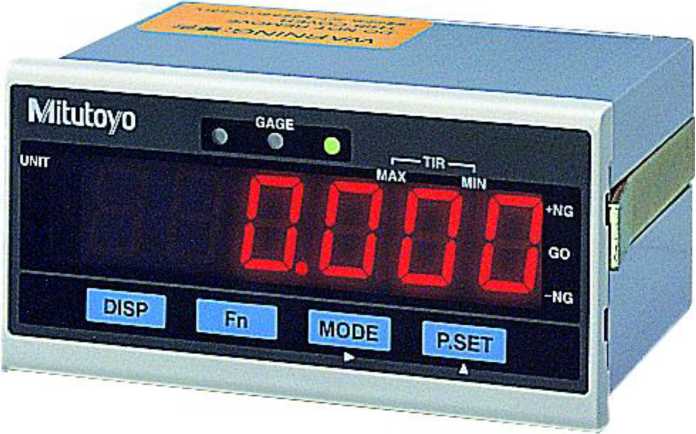

Рисунок 12 - Общий вид счетчиков индикации модели EC

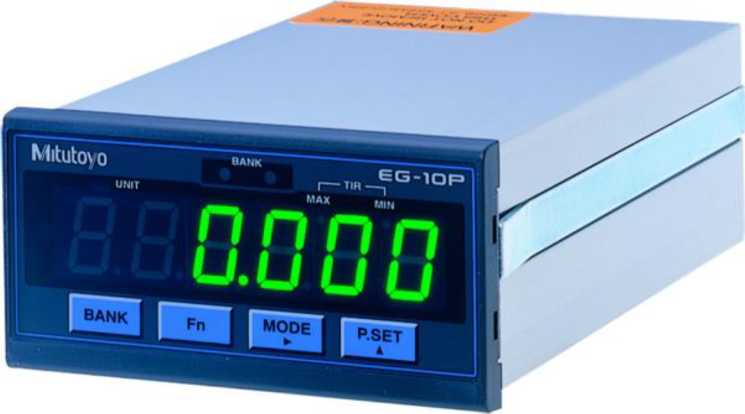

Рисунок 13 - Общий вид счетчиков индикации модели EG

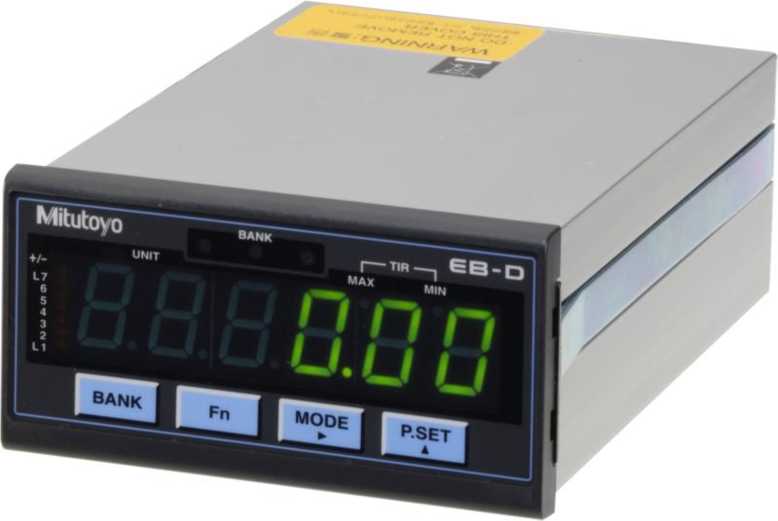

Рисунок 14 - Общий вид счетчиков индикации моделей EB

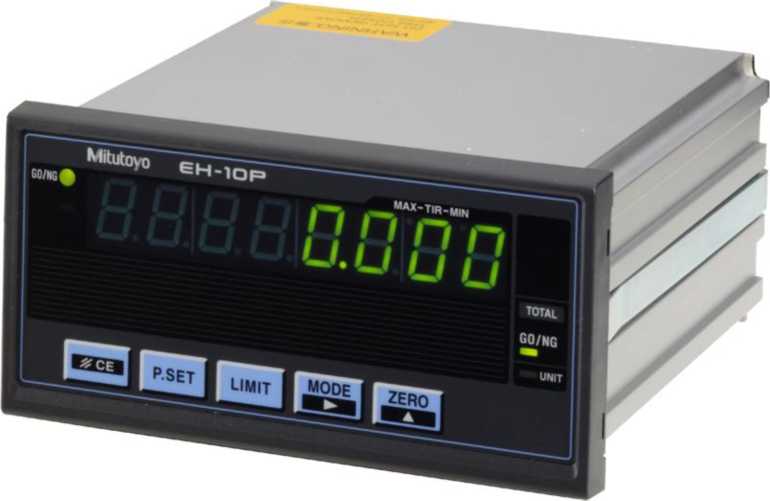

Рисунок 15 - Общий вид счетчиков индикации модели EH

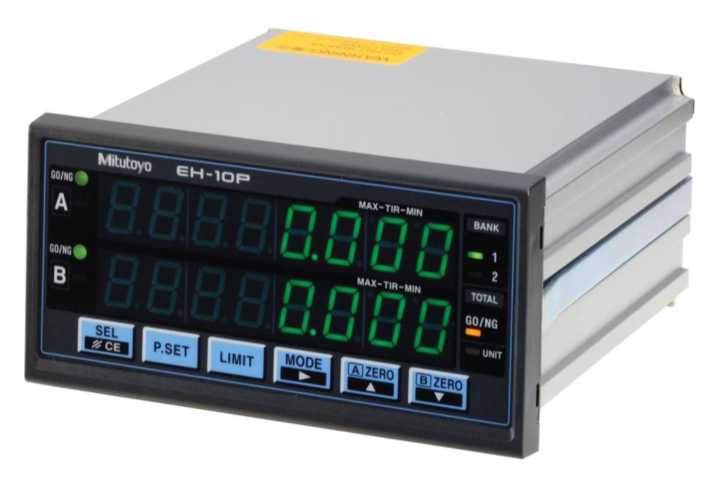

Рисунок 16 - Общий вид счетчиков индикации модели EH
Рисунок 17 - Общий вид передней панели счетчиков индикации модели EV
Рисунок 18 - Общий вид передней панели счетчиков индикации модели EV

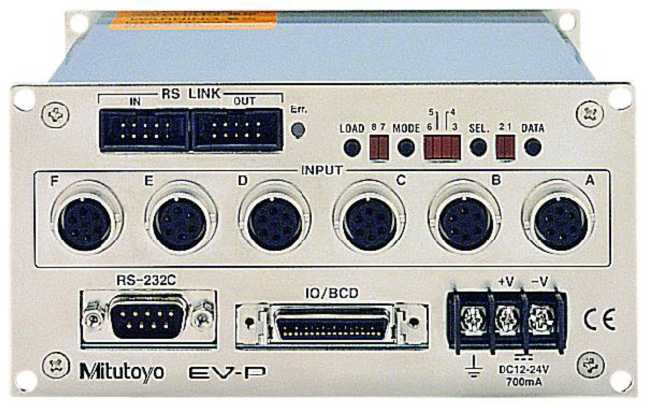

Рисунок 19 - Общий вид передней панели счетчиков индикации модели EV
INPUT

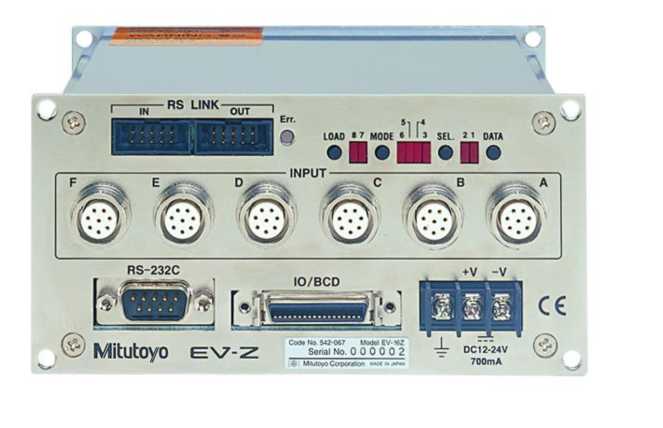

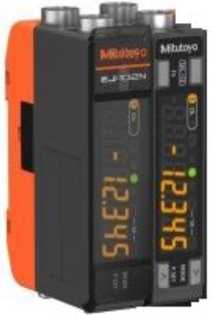

Рисунок 20 - Общий вид передней панели счетчиков индикации модели EV
Mitutoyo e\z
|
IO/BCC | |
|
-1 1 Serial Но. 0 0 0 0 •аС.л > |
| 2 — UG1Z-24V — " 700тА |

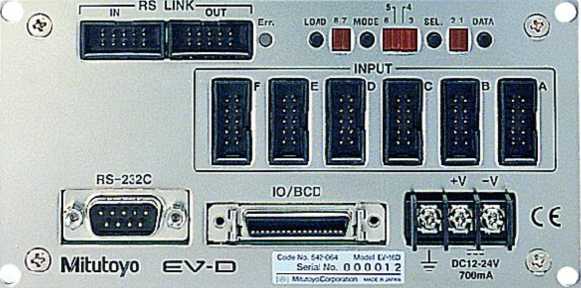

Рисунок 21 - Общий вид передней панели счетчиков индикации модели EJ
Лист № 10 Всего листов 13

Таблица 1 - Метрологические характеристики
|
Сер ия |
Модель |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Присоедин ительный диаметр гильзы, мм, не более |
Измерите льное усилие2), Н не более |
Пределы допускаемой абсолютной погрешности, мкм (где L-измеряемая длина в мм) |
|
542 |
LGF, LG1001) |
От 0 до 25 |
0,005 |
15,0 |
4,60 |
±(7,5+L/50) |
|
От 0 до 50 |
0,005 |
15,0 |
5,70 |
±(7,5+L/50) | ||
|
От 0 до 10 |
0,001 |
8,0 |
1,20 |
±(1,5+L/50) | ||
|
От 0 до 25 |
0,001 |
15,0 |
4,60 |
±(1,5+L/50) | ||
|
От 0 до 50 |
0,001 |
15,0 |
5,70 |
±(1,5+L/50) | ||
|
От 0 до 10 |
0,0005 |
8,0 |
1,20 |
±(1,5+L/50) | ||
|
От 0 до 25 |
0,0005 |
15,0 |
4,60 |
±(1,5+L/50) | ||
|
От 0 до 50 |
0,0005 |
15,0 |
5,70 |
±(1,5+L/50) | ||
|
От 0 до 10 |
0,0001 |
8,0 |
1,20 |
±(0,8+L/50) | ||
|
От 0 до 25 |
0,0001 |
15,0 |
4,60 |
±(0,8+L/50) | ||
|
LGK, LG200 |
От 0 до 10 |
0,001 |
8,0 |
0,80 |
±(1,5+L/50) | |
|
От 0 до 10 |
0,0005 |
8,0 |
0,80 |
±(1,5+L/50) | ||
|
От 0 до 10 |
0,0001 |
8,0 |
0,80 |
±(0,8+L/50) | ||
|
LGB |
От 0 до 5 |
0,0001 |
9,5 |
0,65 |
±0,8 | |
|
От 0 до 5 |
0,001 |
9,5 |
0,65 |
±2,0 | ||
|
От 0 до 5 |
0,001 |
8,0 |
0,65 |
±2,0 | ||
|
От 0 до 5 |
0,001 |
8,0 |
0,80 |
±1,0 | ||
|
От 0 до 10 |
0,001 |
8,0 |
0,80 |
±2,0 | ||
|
От 0 до 10 |
0,001 |
8,0 |
0,80 |
±1,0 | ||
|
От 0 до 10 |
0,001 |
8,0 |
0,60 |
±2,0 | ||
|
От 0 до 10 |
0,001 |
9,5 |
0,80 |
±2,0 | ||
|
От 0 до 10 |
0,001 |
9,5 |
0,80 |
±1,0 | ||
|
От 0 до 10 |
0,001 |
9,5 |
0,60 |
±2,0 | ||
|
LG, LGM |
От 0 до 100 |
0,0001 |
20,0 |
8,00 |
±(2,0+L/100)3) | |
|
От 0 до 100 |
0,0001 |
20,0 |
3,00 |
±(2,0+L/100)3) | ||
|
От 0 до 100 |
0,001 |
20,0 |
8,00 |
±(2,5+L/100)4) | ||
|
От 0 до 100 |
0,0001 |
20,0 |
4,50 |
±(2,0+L/100)3) | ||
|
От 0 до 100 |
0,001 |
20,0 |
3,00 |
±(2,5+L/100)4) | ||
|
От 0 до 100 |
0,001 |
20,0 |
4,50 |
±(2,5+L/100)4) | ||
|
LGH |
От 0 до 10 |
0,0001 |
15,0 |
0,55 |
±0,2 | |
|
От 0 до 10 |
0,0001 |
15,0 |
0,10 |
±0,2 | ||
|
От 0 до 10 |
0,00001 |
15,0 |
0,55 |
±0,1 | ||
|
От 0 до 10 |
0,00001 |
15,0 |
0,10 |
±0,1 |
Продолжение таблицы 1
|
Сер ия |
Модель |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Присоедин ительный диаметр гильзы, мм, не более |
Измерите льное усилие2), Н не более |
Пределы допускаемой абсолютной погрешности, мкм (где L-измеряемая длина в мм) |
|
575 |
LGS |
От 0 до 12,7 |
0,01 |
8,0 |
2,00 |
±15,0 |
|
LGD |
От 0 до 10 |
0,01 |
8,0 |
1,20 |
±20,0 | |
|
От 0 до 25 |
0,01 |
15,0 |
4,60 |
±20,0 | ||
|
От 0 до 50 |
0,01 |
15,0 |
5,70 |
±30,0 | ||
|
Примечание:
| ||||||
Таблица 2 - Габаритные размеры и масса измерителей
|
Серия |
Модель |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Габаритные размеры (В*Ш*Г), мм, не более |
Масса, кг, не более |
|
542 |
LGF, LG100 |
От 0 до 25 |
0,005 |
209*34*21 |
0,300 |
|
От 0 до 50 |
0,005 |
316*34*21 |
0,400 | ||
|
От 0 до 10 |
0,001 |
130*34*16 |
0,260 | ||
|
От 0 до 25 |
0,001 |
209*34*21 |
0,300 | ||
|
От 0 до 50 |
0,001 |
316*34*21 |
0,400 | ||
|
От 0 до 10 |
0,0005 |
130*34*16 |
0,260 | ||
|
От 0 до 25 |
0,0005 |
209*34*21 |
0,300 | ||
|
От 0 до 50 |
0,0005 |
316*34*21 |
0,400 | ||
|
От 0 до 10 |
0,0001 |
130*34*16 |
0,310 | ||
|
От 0 до 25 |
0,0001 |
209*34*21 |
0,350 | ||
|
LGK, LG200 |
От 0 до 10 |
0,001 |
126*12*12 |
0,175 | |
|
От 0 до 10 |
0,0005 |
126*12*12 |
0,175 | ||
|
От 0 до 10 |
0,0001 |
126*12*12 |
0,175 | ||
|
LGB |
От 0 до 5 |
0,0001 |
113*12*12 |
0,160 | |
|
От 0 до 5 |
0,001 |
113*12*12 |
0,170 | ||
|
От 0 до 5 |
0,001 |
113*12*12 |
0,170 | ||
|
От 0 до 5 |
0,001 |
113*12*12 |
0,170 | ||
|
От 0 до 10 |
0,001 |
113*12*12 |
0,170 | ||
|
От 0 до 10 |
0,001 |
113*12*12 |
0,170 | ||
|
От 0 до 10 |
0,001 |
113*12*12 |
0,170 | ||
|
От 0 до 10 |
0,001 |
113*12*12 |
0,170 | ||
|
От 0 до 10 |
0,001 |
113*12*12 |
0,170 | ||
|
От 0 до 10 |
0,001 |
113*12*12 |
0,170 |
Продолжение таблицы 2
|
Серия |
Модель |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Габаритные размеры (В*Ш*Г), мм, не более |
Масса, кг, не более |
|
542 |
LG, LGM |
От 0 до 100 |
0,0001 |
473*49*33 |
0,650 |
|
От 0 до 100 |
0,0001 |
473*49*33 |
0,750 | ||
|
От 0 до 100 |
0,001 |
473*49*33 |
0,750 | ||
|
От 0 до 100 |
0,0001 |
473*49*33 |
1,640 | ||
|
От 0 до 100 |
0,001 |
473*49*33 |
1,640 | ||
|
От 0 до 100 |
0,001 |
473*49*33 |
0,940 | ||
|
LGH |
От 0 до 10 |
0,0001 |
148*45*20 |
0,220 | |
|
От 0 до 10 |
0,0001 |
148*45*20 |
0,220 | ||
|
От 0 до 10 |
0,00001 |
146*46*20 |
0,250 | ||
|
575 |
LGS |
От 0 до 12,7 |
0,01 |
208*38*23 |
0,190 |
|
LGD |
От 0 до 10 |
0,01 |
130*34*16 |
0,260 | |
|
От 0 до 25 |
0,01 |
209*34*21 |
0,300 | ||
|
От 0 до 50 |
0,01 |
316*34*21 |
0,400 |
Таблица 3 - Условия эксплуатации, средний срок службы и средняя наработка до отказа
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающей среды, °С -изменение температуры воздуха в течении 0,5 часа (только для измерителей LGH), °С, не более -относительная влажность воздуха, % |
от +15 до +25 0,2 От 38 до 78 |
|
Средний срок службы, лет |
5 |
