Номер по Госреестру СИ: 86056-22
86056-22 Преобразователи термоэлектрические с одной термопарой
(AL-KB-1, 5-870-0, 15)
Назначение средства измерений:
Преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры воздуха в камере сгорания в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Внешний вид.
Преобразователи термоэлектрические с одной термопарой
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ПравообладательФирма «Rossel-Messtechnik GmbH», Германия
Адрес: Seidnitzer Weg 9 01237 Dresden Телефон: +49 (0)351 31225-0, факс: +49 (0)351 31225-25 E-mail: info@roesseldresden.de
Web-сайт: www.roesseldresden.de
Изготовитель
Фирма «Rossel-Messtechnik GmbH», ГерманияАдрес: Seidnitzer Weg 9 01237 Dresden Телефон: +49 (0)351 31225-0, факс: +49 (0)351 31225-25 E-mail: info@roesseldresden.de
Web-сайт: www.roesseldresden.de
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Rossel-Messtechnik GmbH», ГерманияАдрес: Seidnitzer Weg 9 01237 Dresden Телефон: +49 (0)351 31225-0, факс: +49 (0)351 31225-25 E-mail: info@roesseldresden.de
Web-сайт: www.roesseldresden.de
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи конструктивно выполнены в виде измерительной вставки кабельного типа, помещенную в гибкую тонкостенную оболочку, завальцованную со стороны рабочего спая термопреобразователя, и кабеля с удлинительными проводами в металлической оплетке. Измерительная вставка состоит из одного чувствительного элемента - термопары с номинальной статической характеристикой (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) с минеральной (MgO) изоляцией термоэлектродов и изолированным незаземленным рабочим спаем. Материал оболочки ТП - сплав Inconel.
К термопреобразователям данного типа относятся преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15 с заводскими номерами 01MBM12CT101, 01MBM12CT102, 01MBM12CT103, 01MBM12CT104, 01MBM12CT105, 01MBM12CT106, 01MBM12CT107, 01MBM12CT108, 01MBM12CT109, 01MBM12CT110, 01MBM12CT111, 01MBM12CT112, 01MBM12CT113, 01MBM12CT114, 01MBM12CT115, 01MBM12CT116, 01MBM22CT101, 01MBM22CT102, 01MBM22CT103, 01MBM22CT104, 01MBM22CT105, 01MBM22CT106, 01MBM22CT107, 01MBM22CT108, 01MBM22CT109, 01MBM22CT110, 01MBM22CT111, 01MBM22CT112, 01MBM22CT113, 01MBM22CT114, 01MBM22CT115, 01MBM22CT116.
Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.

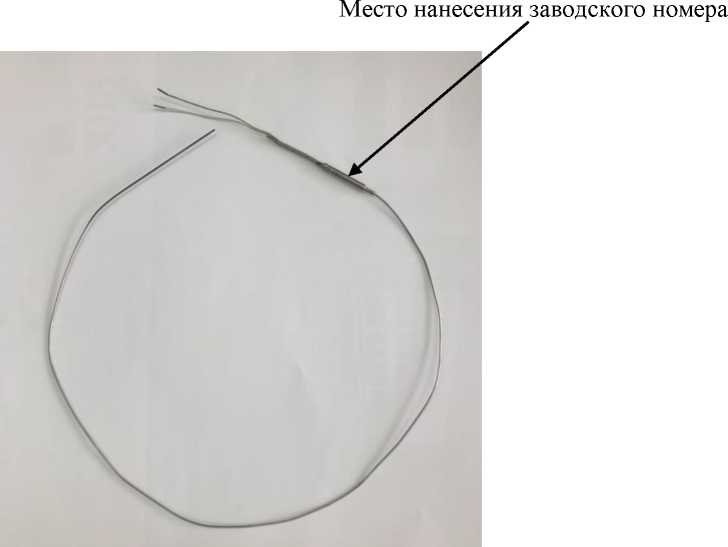

Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера
После установки термопреобразователей в камеру сгорания их дальнейший демонтаж невозможен в связи с особенностями их применения и конструкции.
Пломбирование ТП не предусмотрено. Заводской номер наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение отсутствует.
Таблица 3
Наименование |
Обозначение |
Количество |
Преобразователь термоэлектрический с одной термопарой |
AL-KB-1,5-870-0,15 |
32 шт. |
Паспорт (на русском языке) |
- |
32 экз. |
Метрологические характеристики ТП приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
Условное обозначение НСХ ЧЭ ТП |
К |
Класс допуска ТП |
2 |
Диапазон измерений температуры, °С |
от 0 до +1100 |
Номинальная температура применения, °С |
+420 |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С
|
±2,5 ±0,0075-t(1) |
Примечание: (1) t - значение измеряемой температуры, °С |
Основные технические характеристики ТП приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Длина монтажной части ТП, мм |
870 |
Диаметр монтажной части ТП, мм |
1,5 |
Длина удлинительных проводов, мм |
150 |
Масса, г |
15 |
Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации:
|
от +5 до +85 95 |
Средний срок службы, лет |
10 |
