Назначение средства измерений:
Газоанализаторы Примаком (далее по тексту - газоанализаторы) предназначены для измерений содержания вредных газов, довзрывных концентраций горючих газов и паров горючих жидкостей и кислорода.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 7
Внешний вид.
Газоанализаторы
Рисунок № 8
Внешний вид.
Газоанализаторы
Рисунок № 9
Внешний вид.
Газоанализаторы
Рисунок № 10
Общие сведения
Дата публикации - 27.06.2022
Срок свидетельства - 23.06.2027
Номер записи - 187957
ID в реестре СИ - 1400448
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Примаком-ТК, Примаком-ИК, Примаком, модель Примаком-ТК, Примаком, модель Примаком-ИК, мод. Примаком-ИК,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РивалКом" (ООО "РивалКом")
Страна - РОССИЯ
Населенный пункт - г. Набережные Челны, Республика Татарстан
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 110
Выдано извещений - 0
Кол-во периодических поверок - 56
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1536 от 2022.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Газоанализаторы (Примаком)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РивалКом" (ООО "РивалКом")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85961-22 23.06.2027 |
Газоанализаторы, Примаком Общество с ограниченной ответственностью "РивалКом" (ООО "РивалКом") (РОССИЯ г. Набережные Челны, Республика Татарстан) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Газоанализаторы (Примаком)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 94 | 53 | 41 | 0 | 94 | 53 | 41 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 16 | 1 | 15 | 0 | 16 | 1 | 15 |
Стоимость поверки Газоанализаторы (Примаком)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны. Встроенное программное обеспечение выполняет следующие основные функции:
- приём и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигналов;
- управление работой реле «Тревога» и «Неисправность» (при наличии);
- диагностику аппаратной и программной частей газоанализатора.
Программное обеспечение идентифицируется:
- через меню газоанализаторов (для моделей Примаком-ТК, Примаком-АМ);
- по запросу по протоколу HART, Modbus RTU через интерфейс RS485 (при наличии).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «высокий» согласно Р 50.2.077-2014 ГСИ.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Примаком-ТК, Примаком-АМ |
Примаком-ИК | |
|
Идентификационное наименование ПО |
Primax Bootloader V1.07.0150 |
Primax IR V3.0 APP. dat / full.fin |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.x1) |
3.x1) |
|
Цифровой идентификатор |
- | |
|
1) - символ «x» в номере версии ПО обозначает незначительные изменения, не влияющие на метрологические характеристики газоанализаторов. | ||
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку, закрепленный на газоанализаторе, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации 26.51.53-004-93067827-2019.РЭ.ТК, Приложение Е, 26.51.53-004-93067827-2019.РЭ.АМ, Приложение Д, 26.51.53-004-93067827-2019.РЭ.ИК, Приложение Д.
Нормативные и технические документы
Нормативные документы, устанавливающие требования средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 26.51.53-004-93067824-2019 Газоанализаторы Примаком, модели Примаком-ИК, Примаком-ТК, Примаком-АМ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «РивалКом»
(ООО «РивалКом»), г. Набережные Челны Республики Татарстан, ИНН 1650136480
Адрес: 423800, Республика Татарстан, г. Набережные Челны, ул. проспект Камаза, 37.
Юридический адрес: 423822, Республика Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1
Тел.: +7 (8552) 910-911
E-mail: mail@rivalcom.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ») Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «РивалКом»(ООО «РивалКом»), г. Набережные Челны Республики Татарстан, ИНН 1650136480
Адрес: 423800, Республика Татарстан, г. Набережные Челны, ул. проспект Камаза, 37.
Юридический адрес: 423822, Республика Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1
Тел.: +7 (8552) 910-911
E-mail: mail@rivalcom.ru
Изготовители Общество с ограниченной ответственностью «РивалКом»
(ООО «РивалКом»), г. Набережные Челны Республики Татарстан, ИНН 1650136480
Адрес: 423800, Республика Татарстан, г. Набережные Челны, ул. проспект Камаза, 37.
Юридический адрес: 423822, Республика Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1
Тел.: +7 (8552) 910-911
E-mail: mail@rivalcom.ru
Газоанализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия моделей:
-
- Примаком-ИК - оптический инфракрасный абсорбционный для мониторинга горючих газов;
-
- Примаком-ТК - термокаталитический для мониторинга горючих газов;
-
- Примаком-АМ - электрохимический (амперометрический) для мониторинга токсичных газов и кислорода.
Способ отбора пробы - диффузионный.
Газоанализаторы выпускаются в трех моделях: Примаком-ИК, Примаком-ТК, Примаком-АМ, отличающихся между собой по принципу действия, конструктивным исполнением соединительной коробки, материалами коробки и типами выходного сигнала.
Газоанализаторы модели Примаком-ТК и Примаком-АМ выполнены в корпусе из алюминиевого сплава в виде соединенных друг с другом блоков - блока электроники (с дисплеем и кнопками управления) и сенсора. Сенсор газоанализаторов присоединен к блоку электроники посредством байонетного кольца с блокировочным устройством. На лицевой панели, в резьбовой оправе установлено смотровое окно цифрового дисплея. В верхней части корпуса под крышкой расположены кнопки управления для программирования, на боковой поверхности корпуса установлены кабельные вводы (ввод). Внутри корпуса газоанализаторов модели Примаком-ТК и Примаком-АМ установлены дисплей, клеммные зажимы, печатные платы с элементами электрической схемы и светодиодные индикаторы. Разъем для калибровки газоанализаторов (при наличии) предназначен для кратковременного подключения сертифицированного взрывозащищенного полевого коммуникатора HART c соответствующей областью применения.
Также газоанализаторы модели Примаком-АМ могут быть выполнены в корпусе аналогичной конструкции, изготовленном из пластмассового материала. На боковой поверхности корпуса установлены кабельные вводы (ввод), а в его основании имеется байонетное кольцо с блокировочным устройством для датчика токсичных газов или кислорода. Газоанализаторы модели Примаком-АМ могут быть оснащены модулем HART, разъем для подсоединения внешнего контроллера HART устанавливается на корпусе газоанализатора.
Газоанализаторы модели Примаком-ИК выполнен в цилиндрическом корпусе из нержавеющей стали, закрытом защитной крышкой. Внутри корпуса газоанализаторов модели Примаком-ИК установлены печатные платы аналогового преобразователя, инфракрасные сенсоры, закрытые сапфировым стеклом и обогреватель для стабилизации теплового режима. К газоанализаторам модели Примаком-ИК можно подсоединить дополнительный искробезопасный калибровочный колпачок. Для снятия показаний с калибровочного колпачка на его боковой поверхности имеется цифровой дисплей, а питание осуществляется от литиевой батареи.
Газоанализаторы модели Примаком-ИК оснащены конической резьбой %” NPT или метрической резьбой М25*1,5 для монтажа в резьбовое отверстие соединительной коробки с видом взрывозащиты взрывонепроницаемая оболочка «D».
Также возможна комплектация взрывозащищенной соединительной коробкой с портом XP и модулем HART.
Для газоанализаторов модели Примаком-ИК допускается применение других соединительных коробок, в том числе с повышенной защитой вида «е» по ГОСТ 31610.7-2012/IEC 60079-7:2006 сертифицированных на соответствие требованиям ТР ТС 012/2011.
Монтаж газоанализаторов на объектах эксплуатации может осуществляться на стене или трубе с помощью монтажного кронштейна, устанавливаемого на заднюю стенку соединительной коробки.
Газоанализаторы в зависимости от конфигурации обеспечивают:
-
- выдачу измерительной и служебной информации на жидкокристаллический дисплей (только для моделей Примаком-ТК и Примаком-АМ);
-
- выдачу унифицированного аналогового токового сигнала (4 - 20) мА;
-
- выдачу цифрового сигнала по протоколу HART [Highway Addressable Remote Transducer - магистральный адресуемый выносной датчик];
-
- срабатывание реле «Тревога» и «Неисправность»;
-
- выдачу цифрового сигнала по протоколу Modbus RTU.
Полное наименование моделей в общем виде выглядит следующим образом:
Газоанализатор Примаком
|
-ХХ- |
Х- |
Х- |
Х- |
Х- |
наименование компонента |
-
1. Наименование модели
-
2. Исполнение соединительной коробки
-
3. Материал соединительной коробки
-
4. Вид взрывозащиты
-
5. Выходной сигнал
-
1. Наименование модели:
-
- Примаком ИК;
-
- Примаком ТК;
-
- Примаком АМ.
-
2. Исполнение соединительной коробки:
-
- H - см. рисунок 1 и 2;
-
- E - см. рисунок 3;
-
- D - см. рисунок 4;
-
- C - см. рисунок 5.
-
3. Материал коробки:
-
- А - алюминий;
-
- Р - пластик;
-
- V - нержавеющая сталь.
-
4. Вид взрывозащиты:
-
- E - 0Ex ia IIC T4 Ga X, Ex ia IIIB T135°C Db X;
-
- C - 1Ex d ia [ia] IIC T4/T6 Gb X, Ex tb ia [ia] IIIC T130°C/T85°C Db X;
-
- D - 1Ex d IIC T4 Gb X, Ex tb IIIC T130°C Db X.
-
5. Выходной сигнал:
-
- S - 4-20 мА;
-
- H - 4-20 мА + HART;
-
- R - 4-20 мА + HART + реле;
-
- M - протокол Modbus RTU.
Общий вид газоанализаторов представлен на рисунках 1 - 5.
Место и метод пломбирования от несанкционированного доступа представлены на рисунках 6 - 10.
Примеры идентификационных табличек представлены на рисунках 11 - 13.

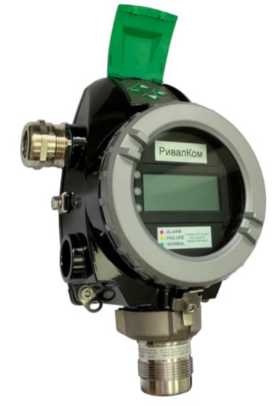

Рисунок 1 - Общий вид газоанализаторов Примаком модели Примаком-ТК и модели Примаком-АМ в соединительной коробке исполнения H

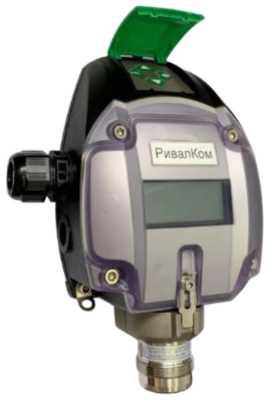

Рисунок 2 - Общий вид газоанализаторов Примаком модели Примаком-АМ в соединительной коробке исполнения H

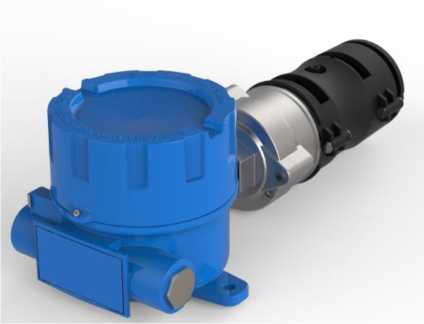

Рисунок 3 - Общий вид газоанализаторов Примаком модели Примаком-ИК в соединительной коробке исполнения E

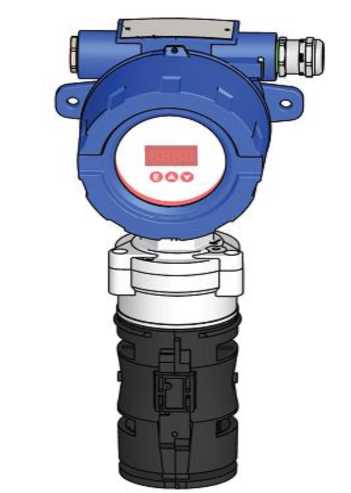

Рисунок 4 - Общий вид газоанализаторов Примаком модели Примаком-ИК в соединительной коробке исполнения D

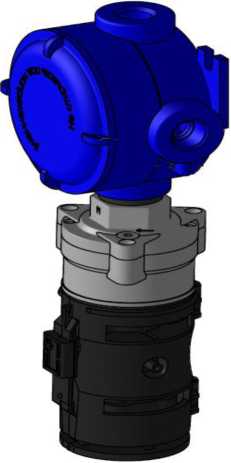

Рисунок 5 - Общий вид газоанализаторов Примаком модели Примаком-ИК в соединительной коробке исполнения C
Место нанесения пломбы в виде наклейки
IРивалКом

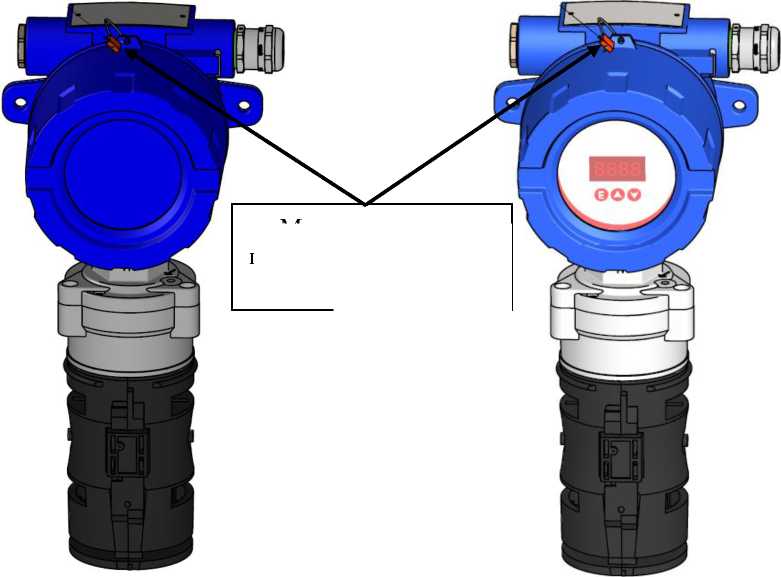

Рисунок 6 - Г азоанализаторы Примаком

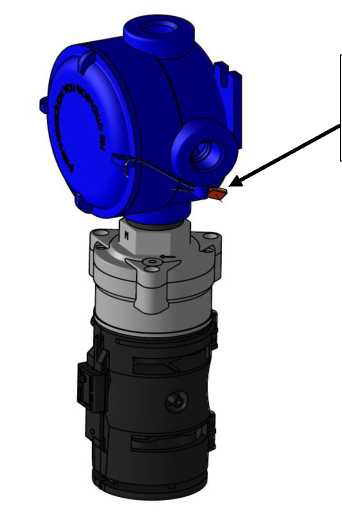

Рисунок 7 - 1 азоанализаторы Примаком модели Примаком-ТК и модели
модели Примаком-АМ в соединительной Примаком-АМ в соединительной коробке
коробке исполнения H с пломбой исполнения H с пломбой
Место нанесения пломбы в виде тросика и отжимной втулки
Рисунок 8 - Газоанализаторы Примаком модели Примаком-ИК в соединительной коробке исполнения E с пломбой
Рисунок 9 - Газоанализаторы Примаком модели Примаком-ИК в соединительной коробке исполнения D с пломбой
Рисунок 10 - Газоанализаторы Примаком модели Примаком-ИК в соединительной коробке исполнения C с пломбой
Место нанесения пломбы в виде тросика и отжимной втулки
Газоаналимтор Примаком модели Примаком-ТК-ХХ-Х-Х-хххххххххх (ХХХХХ) Газоанализатор Примаком модели При маком-АМ-ХХ-Х -Х-х хкхх хх ххх (XXX)
1Exd ia ПС Т4 Gb X, Ех 10 ШСТ13ГС ОЬХ JO'CsTaS+TO'C
ту 4?: з<№7згч-и)1»
?р тс*1гйтп тРТСйгаиш ________
№ помций Изгсислпон
Нв «ОДМРГВТЪ МйХЗМ^ЧСХИМ IP67 ВЮОДВЙСТВНЯМ нарушающим целостность и геривиг+юСть устройства!
Соринкам-М*
Ex ia НС Т4 Gi X.
Ex lb iriCT130*C Db X
ту .ННКнШЧМН»
TP ТС 01ИЯИ1____________
TP It Kflfwn____________
№ гюзмцим Изготовлен.
Не подвергать моклническии IP66 воздействиям нарушающим целостность и герметичность устройства!
ООО ’РмжапКом’-423ЙОО. России, peen. "Гэтпрстан, г. НШбцршошв уг> Тосричккпя 37
С-нрнм-ын Ns
ООО ■Рипл.ЯКоыГ
42 за®. Ргксия. рссп.
ТйяарСТйн. г, Н&&рвжньЮ
Чвлны. уп. Техническая 37
Рисунок 12 - Общий вид идентификационной таблички и место
Рисунок 11 - Общий вид идентификационной таблички и место
нанесения знака утверждения типа для газоанализаторов Примаком модели Примаком-ТК
нанесения знака утверждения типа для газоанализаторов Примаком модели Примаком-АМ
Рисунок 13 - Общий вид идентификационной таблички и места нанесения знака утверждения типа для газоанализаторов Примаком модели Примаком-ИК
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор Примаком |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Адаптер ПГС |
- |
1 шт. |
|
Диск с программным обеспечением |
- |
1 шт. |
|
Руководство по эксплуатации |
26.51.53-004-93067827-2019.РЭ.ХХ1) |
1 экз. |
|
Паспорт |
26.51.53-004-93067827-2019.ПС.ХХ1) |
1 экз. |
|
Комплект ЗИП |
- |
По заказу |
|
Х) - XX - 2-х буквенное окончание наименования модели газоанализаторов: ТК, АМ или ИК | ||
Таблица 2 - Метрологические характеристики газоанализаторов Примаком модели Примаком-ТК с термокаталитическими сенсорами для измерения довзрывоопасных
концентраций горючих газов и паров горючих жидкостей
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента1) |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной2) погрешности, % |
Предел допускаемого времени установления показаний Т903), с |
|
метан (CH4) |
от 0 до 100 % НКПР (от 0 до 4,4 %) |
от 0 до 50 % НКПР включ. (от 0 до 2,2 % включ.) |
±5 |
30 |
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента1) |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной2) погрешности, % |
Предел допускаемого времени установления показаний Т903), С |
|
этан (C2H6) |
от 0 до 100 % НКПР (от 0 до 2,5 %) |
от 0 до 50 % НКПР включ. (от 0 до 1,25 % включ.) |
±5 |
30 |
|
пропан (C3H8) |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,85 % включ.) |
±5 |
30 |
|
н-бутан (C4H10) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,7 % включ.) |
±5 |
30 |
|
изобутан ((CH3)3CH) |
от 0 до 100 % НКПР (от 0 до 1,3 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,65 % включ.) |
±5 |
30 |
|
н-пентан (C5H12) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,7 % включ.) |
±5 |
30 |
|
н-гексан (C6H14) |
от 0 до 100 % НКПР (от 0 до 1 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,5 % включ.) |
±5 |
30 |
|
н-гептан (C7H16) |
от 0 до 100 % НКПР (от 0 до 1,1 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,55 % включ.) |
±5 |
30 |
|
этилен (С2Н4) |
от 0 до 100% НКПР (от 0 до 2,3 %) |
от 0 до 50% НКПР включ. (от 0 до 1,15 % включ.) |
±5 |
30 |
|
пропилен (C3H6) |
от 0 до 100% НКПР (от 0 до 2 %) |
от 0 до 50% НКПР включ. (от 0 до 1 % включ.) |
±5 |
30 |
|
1-бутилен (C4H8) |
от 0 до 100 % НКПР (от 0 до 1,6 %) |
от 0 до 50% НКПР включ. (от 0 до 0,8 % включ.) |
±5 |
30 |
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента1) |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной2) погрешности, % |
Предел допускаемого времени установления показаний Т903), С |
|
изобутилен (C4H8) |
от 0 до 100 % НКПР (от 0 до 1,6 %) |
от 0 до 50% НКПР включ. (от 0 до 0,8 % включ.) |
±5 |
30 |
|
1,3-бутадиен (C4H6) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
от 0 до 50% НКПР включ. (от 0 до 0,7 % включ.) |
±5 |
30 |
|
ацетилен (C2H2) |
от 0 до 100 % НКПР (от 0 до 2,3 %) |
от 0 до 50% НКПР включ. (от 0 до 1,15 % включ.) |
±5 |
30 |
|
циклопентан (C5H10) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
от 0 до 50% НКПР включ. (от 0 до 0,7 % включ.) |
±5 |
30 |
|
циклогексан (C6H12) |
от 0 до 100 % НКПР (от 0 до 1 %) |
от 0 до 50% НКПР включ. (от 0 до 0,5 % включ.) |
±5 |
30 |
|
бензол (C6H6) |
от 0 до 100 % НКПР (от 0 до 1,2 %) |
от 0 до 50% НКПР включ. (от 0 до 0,6 % включ.) |
±5 |
30 |
|
толуол (C7H8) |
от 0 до 100 % НКПР (от 0 до 1 %) |
от 0 до 50% НКПР включ. (от 0 до 0,5 % включ.) |
±5 |
30 |
|
оксид этилена (C2H4O) |
от 0 до 100 % НКПР (от 0 до 1,9 %) |
от 0 до 50% НКПР включ. (от 0 до 0,95 % включ.) |
±5 |
30 |
|
оксид пропилена (C3H6O) |
от 0 до 100 % НКПР (от 0 до 1,9 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,95 % включ.) |
±5 |
30 |
|
метанол (CH3OH) |
от 0 до 100 % НКПР (от 0 до 6 %) |
от 0 до 50% НКПР включ. (от 0 до 3 % включ.) |
±5 |
30 |
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента1) |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной2) погрешности, % |
Предел допускаемого времени установления показаний Т903), С |
|
этанол (C2H5OH) |
от 0 до 100 % НКПР (от 0 до 3,1 %) |
от 0 до 50% НКПР включ. (от 0 до 1,55 % включ.) |
±5 |
30 |
|
изопропанол (C3H8O) |
от 0 до 100 % НКПР (от 0 до 2 %) |
от 0 до 50% НКПР включ. (от 0 до 1 % включ.) |
±5 |
30 |
|
ацетальдегид (C2H4O) |
от 0 до 100 % НКПР (от 0 до 4 %) |
от 0 до 50% НКПР включ. (от 0 до 2 % включ.) |
±5 |
30 |
|
ацетон (C3H6O) |
от 0 до 100 % НКПР (от 0 до 2,5 %) |
от 0 до 50 % НКПР включ. (от 0 до 1,25 % включ.) |
±5 |
30 |
|
диэтиловый эфир (C4H10O) |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
от 0 до 50% НКПР включ. (от 0 до 0,85 % включ.) |
±5 |
30 |
|
метил-трет-бутиловый эфир (МТВЭ) (C5H12O) |
от 0 до 100 % НКПР (от 0 до 1,5 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,75 % включ.) |
±5 |
30 |
|
этилацетат (C4H8O2) |
от 0 до 100 % НКПР (от 0 до 2 %) |
от 0 до 50% НКПР включ. (от 0 до 1 % включ.) |
±5 |
30 |
|
акрилонитрил (C3H3N) |
от 0 до 100 % НКПР (от 0 до 2,8 %) |
от 0 до 50% НКПР включ. (от 0 до 1,4 % включ.) |
±5 |
30 |
|
винилхлорид (C2H3CI) |
от 0 до 100 % НКПР (от 0 до 3,6 %) |
от 0 до 50% НКПР включ. (от 0 до 1,8 % включ.) |
±5 |
30 |
|
водород (H2) |
от 0 до 100 % НКПР (от 0 до 4 %) |
от 0 до 50% НКПР включ. (от 0 до 2 % включ.) |
±5 |
30 |
Окончание таблицы 2
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента1) |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной2) погрешности, % |
Предел допускаемого времени установления показаний Т903), с |
|
аммиак (NH3) |
от 0 до 100 % НКПР (от 0 до 15 %) |
от 0 до 50% НКПР включ. (от 0 до 7,5 % включ.) |
±5 |
30 |
Пределы допускаемой основной приведённой погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент. | ||||
Таблица 3 - Метрологические характеристики газоанализаторов Примаком модели Примаком-АМ с электрохимическими сенсорами для измерения кислорода и токсичных газов
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т901), с | ||
|
абсолю тной |
относит ельной | ||||
|
кислород (O2) |
от 0 до 10 % |
от 0 до 10 % включ. |
±0,5% |
- |
30 |
|
от 0 до 25 % |
от 0 до 25 % включ. |
±0,5% |
- | ||
|
оксид углерода (CO) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- |
30 |
|
св. 20 до 100 млн-1 включ. |
- |
±10% | |||
|
от 0 до 200 млн-1 |
от 0 до 30 млн-1 включ. |
±3 млн-1 |
- | ||
|
св. 30 до 200 млн-1 включ. |
- |
±10% | |||
|
сероводород (H2S) |
от 0 до 10 млн 1 |
от 0 до 3,3 млн-1 включ. |
±0,5 млн-1 |
- |
30 |
|
св. 3,3 до 10 млн-1 включ. |
- |
±10% | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т901}, с | ||
|
абсолю тной |
относит ельной | ||||
|
сероводород (H2S) |
от 0 до 20 млн 1 |
от 0 до 3,3 млн-1 включ. |
±0,5 млн-1 |
- |
30 |
|
св. 3,3 до 20 млн-1 включ. |
- |
±15% | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±1,5 млн-1 |
- | ||
|
св. 10 до 50 млн-1 включ. |
- |
±15% | |||
|
от 0 до 100 млн-1 |
от 0 до 10 млн-1 включ. |
±1,5 млн-1 |
- | ||
|
св. 10 до 100 млн-1 включ. |
- |
±15% | |||
|
аммиак (NH3) |
от 0 до 50 млн 1 |
от 0 до 20 млн-1 включ. |
±4 млн-1 |
- |
90 |
|
св. 20 до 50 млн-1 включ. |
- |
±20% | |||
|
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. |
±4 млн-1 |
- | ||
|
св. 20 до 100 млн-1 включ. |
- |
±20% | |||
|
хлор (CI2) |
от 0 до 5 млн 1 |
от 0 до 0,3 млн-1 включ. |
±0,06 млн-1 |
- |
30 |
|
св. 0,3 до 5 млн-1 включ. |
- |
±20% | |||
|
диоксид серы (SO2) |
от 0 до 10 млн 1 |
от 0 до 2,5 млн-1 включ. |
±0,5 млн-1 |
- |
70 |
|
св. 2,5 до 10 млн-1 включ. |
- |
±20% | |||
|
от 0 до 20 млн 1 |
от 0 до 4 млн-1 включ. |
±0,8 млн-1 |
- | ||
|
св. 4 до 20 млн-1 включ. |
- |
±20% | |||
|
хлористый водород (HCl) |
от 0 до 10 млн 1 |
от 0 до 4 млн-1 включ. |
±0,6 млн-1 |
- |
100 |
|
св. 4 до 10 млн-1 включ. |
- |
±15% | |||
|
от 0 до 20 млн 1 |
от 0 до 4 млн-1 включ. |
±0,6 млн-1 |
- | ||
|
св. 4 до 20 млн-1 включ. |
- |
±15% | |||
Окончание таблицы 3
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т901, с | ||
|
абсолю тной |
относит ельной | ||||
|
хлористый водород (HCl) |
от 0 до 30 млн 1 |
от 0 до 4 млн-1 включ. |
±0,6 млн-1 |
- |
100 |
|
св. 4 до 30 млн-1 включ. |
- |
±15% | |||
|
водород (H2) |
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 включ. |
±100 млн-1 |
- |
30 |
|
диоксид азота (NO2) |
от 0 до 10 млн 1 |
от 0 до 1 млн-1 включ. |
±0,2 млн-1 |
- |
60 |
|
св. 1 до 10 млн-1 включ. |
- |
±20% | |||
|
оксид азота (NO) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 включ. |
±0,6 млн-1 |
- |
30 |
|
св. 10 до 100 млн-1 включ. |
- |
±6% | |||
|
фосфин (РНз) |
от 0 до 1 млн 1 |
от 0 до 0,1 млн-1 включ. |
±0,02 млн-1 |
- |
30 |
|
св. 0,1 до 1 млн-1 включ. |
- |
±20% | |||
Таблица 4 - Метрологические характеристики газоанализаторов Примаком модели Примаком-ИК с инфракрасными сенсорами для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента1) |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной2) погрешности, % |
Предел допускаемого времени установления показаний Т903), с |
|
Метан (СН4) |
от 0 до 100 % НКПР (от 0 до 4,4 %) |
от 0 до 50 % НКПР включ. (от 0 до 2,2 % включ.) |
±3 |
22 |
|
св. 50 до 100 % НКПР (св. 2,2 до 4,4 %) |
±5 | |||
|
Этан (C2H6) |
от 0 до 100 % НКПР (от 0 до 2,5 %) |
от 0 до 100 % НКПР (от 0 до 2,5 %) |
±5 |
23 |
|
Пропан (С3Н8) |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,85 % включ.) |
±3 |
25 |
|
св. 50 до 100 % НКПР (от 0,85 до 1,7 %) |
±5 | |||
|
н-бутан (С4Н10) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
±5 |
24 |
|
изобутан (i-C4H10) |
от 0 до 100 % НКПР (от 0 до 1,3 %) |
от 0 до 100 % НКПР (от 0 до 1,3 %) |
±5 |
26 |
|
н-пентан (С5Н12) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
±5 |
24 |
|
н-гексан (СбН14) |
от 0 до 100 % НКПР (от 0 до 1 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,5 %) |
±3 |
24 |
|
св. 50 до 100 % НКПР (св. 0,5 до 1 %) |
±5 | |||
|
н-гептан (С7Н16) |
от 0 до 100 % НКПР (от 0 до 1,1 %) |
от 0 до 100 % НКПР (от 0 до 1,1 %) |
±5 |
27 |
Продолжение таблицы 4
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента1) |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной2) погрешности, % |
Предел допускаемог о времени установлени я показаний Т903), с |
|
н-октан (C8H18) |
от 0 до 100 % НКПР (от 0 до 0,8 %) |
от 0 до 50 % НКПР включ. (от 0 до 0,4 % включ.) |
±10 |
28 |
|
циклопентан (C5H10) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
±5 |
25 |
|
циклогексан (C6H12) |
от 0 до 100 % НКПР (от 0 до 1 %) |
от 0 до 100 % НКПР (от 0 до 1 %) |
±14 |
28 |
|
этилен (С2Н4) |
от 0 до 100% НКПР (от 0 до 2,3 %) |
от 0 до 100% НКПР (от 0 до 2,3 %) |
±5 |
23 |
|
пропилен (СзНб) |
от 0 до 100% НКПР (от 0 до 2 %) |
от 0 до 100% НКПР (от 0 до 2 %) |
±5 |
25 |
|
1-бутен (C4H8) |
от 0 до 100 % НКПР (от 0 до 1,6 %) |
от 0 до 100 % НКПР (от 0 до 1,6 %) |
±5 |
28 |
|
изобутилен (i-C4H8) |
от 0 до 100 % НКПР (от 0 до 1,6 %) |
от 0 до 100 % НКПР (от 0 до 1,6 %) |
±5 |
28 |
|
1-гексен (C6H12) |
от 0 до 100 % НКПР (от 0 до 1,2 %) |
от 0 до 100 % НКПР (от 0 до 1,2 %) |
±6 |
28 |
|
1,3-бутадиен (C4H6) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
от 0 до 100 % НКПР (от 0 до 1,4 % |
±5 |
28 |
|
изопрен (C5H8) |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
±5 |
28 |
|
бензол (C6H6) |
от 0 до 100 % НКПР (от 0 до 1,2 % |
от 0 до 100 % НКПР (от 0 до 1,2 % |
±5 |
28 |
|
толуол (C7H8) |
от 0 до 100 % НКПР (от 0 до 1 %) |
от 0 до 100 % НКПР (от 0 до 1 %) |
±5 |
28 |
Продолжение таблицы 4
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента1) |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной2) погрешности, % |
Предел допускаемог о времени установлени я показаний Т903), с |
|
оксид этилена (C2H4O) |
от 0 до 100 % НКПР (от 0 до 1,9 %) |
от 0 до 100 % НКПР (от 0 до 1,9 %) |
±5 |
28 |
|
оксид пропилена (C3H5O) |
от 0 до 100 % НКПР (от 0 до 1,9 %) |
от 0 до 100 % НКПР (от 0 до 1,9 %) |
±5 |
25 |
|
метанол (CH3OH) |
от 0 до 100 % НКПР (от 0 до 6 %) |
от 0 до 50 % НКПР включ. (от 0 до 3 % включ.) |
±5 |
28 |
|
этанол (C2H5OH) |
от 0 до 100 % НКПР (от 0 до 3,1 %) |
от 0 до 50 % НКПР включ. (от 0 до 1,55 % включ.) |
±5 |
27 |
|
изопропанол (C3H8O) |
от 0 до 100 % НКПР (от 0 до 2 %) |
от 0 до 50 % НКПР включ. (от 0 до 1 % включ.) |
±5 |
25 |
|
ацетон (C3H6O) |
от 0 до 100 % НКПР (от 0 до 2,5 %) |
от 0 до 100 % НКПР (от 0 до 2,5 %) |
±5 |
25 |
|
диметиловый эфир (C2H6O) |
от 0 до 100 % НКПР (от 0 до 2,7 %) |
от 0 до 100 % НКПР (от 0 до 2,7 %) |
±5 |
25 |
|
диэтиловый эфир (С2Н5ДО |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
±5 |
30 |
|
метил-трет-бутиловый эфир (C5H12O, МТБЭ) |
от 0 до 100 % НКПР (от 0 до 1,5 %) |
от 0 до 100 % НКПР (от 0 до 1,5 %) |
±5 |
28 |
|
этилацетат (C4H8O2) |
от 0 до 100 % НКПР (от 0 до 2 %) |
от 0 до 100 % НКПР (от 0 до 2 %) |
±5 |
26 |
Окончание таблицы 4
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента1) |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной2) погрешности, % |
Предел допускаемог о времени установлени я показаний Т903), с |
|
диметилсульфи д (C2H6S) |
от 0 до 100 % НКПР (от 0 до 2,2%) |
от 0 до 100 % НКПР (от 0 до 2,2%) |
±5 |
28 |
Пределы допускаемой основной приведённой погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент. | ||||
Таблица 5 - Пределы допускаемой вариации и дополнительной погрешности
газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний погрешности, в долях от предела допускаемой основной погрешности |
0,3 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов с электрохимическим сенсором |
±0,12 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов с оптическим сенсором |
±0,036 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов с термокаталитическим сенсором |
±0,091 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от нормальной в диапазоне от 15 до 90 % (без конденсации) на каждые 10 %, в долях от предела допускаемой основной погрешности для: Примаком-ТК, Примаком-ИК Примаком-АМ |
±0,067 ±0,133 |
|
Пределы допускаемой суммарной дополнительной погрешности от влияния неизмеримых компонентов для газоанализаторов Примаком-ТК, Примаком-АМ для кислорода и токсичных газов, в долях от предела допускаемой основной погрешности для газоанализаторов с оптическим сенсором |
±1,5 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры газоанализаторов (высотахдлинахширина), мм, не более: | |
|
- Примаком-АМ-HP |
220х162х81 |
|
- Примаком-ТК- HA, Примаком-АМ-HA |
220x162x100 |
|
- Примаком-ИК1) |
131x318x145 |
|
Масса газоанализатора, кг, не более: | |
|
- Примаком-АМ-HP |
1,2 |
|
- Примаком-ТК, Примаком-АМ-HA |
1,6 |
|
- Примаком-ИК1) |
4 |
|
Условия эксплуатации: - температура окружающей среды, °C: | |
|
- Примаком-ТК- HA |
от - 40 до +70 |
|
- Примаком-АМ-HA, Примаком-АМ-HP |
от - 40 до +70 |
|
- Примаком-АМ (сенсор): | |
|
- O2 |
от - 30 до +55 |
|
- CO |
от - 20 до +50 |
|
- H2S |
от - 40 до +50 |
|
- NH3, Cl2, HCl, PH3 |
от - 20 до +40 |
|
- SO2, H2, NO2 |
от - 20 до +50 |
|
- NO |
от - 30 до +50 |
|
- Примаком-ИК |
от - 60 до +80 |
|
- относительная влажность окружающего воздуха (без конденсации влаги), %: | |
|
- Примаком-ТК- HA |
от 15 до 95 |
|
- Примаком-АМ-HA, Примаком-АМ-HP |
от 15 до 95 |
|
- Примаком-ИК |
от 5 до 95 |
|
- атмосферное давление, кПа |
от 80 до 120 |
|
Время прогрева, с, не более: | |
|
- Примаком-ТК-HA |
95 |
|
- Примаком-АМ-HA, Примаком-АМ-HP |
36 |
|
- Примаком-ИК |
30 |
|
Напряжение питания постоянного тока, В: | |
|
- Примаком-ТК-НА, Примаком-АМ-НА, Примаком-АМ-НР |
от 19,2 до 28 |
|
- Примаком-ИК |
от 18 до 32 |
|
Потребляемая мощность, Вт, не более: | |
|
- Примаком-ТК- HA, |
3 |
|
- Примаком-АМ-HA |
3 |
|
- Примаком-АМ-HP |
0,7 |
|
- Примаком-ИК |
6,0 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты: | |
|
- Примаком-ТК- HA |
1Ex d ia [ia] IIC T4/T6 Gb X, Ex tb ia [ia] IIIC T130°C/ T85°C Db X 1Ex d ia [ia] IIC T4/T6 |
|
- Примаком-АМ-HA |
Gb X, Ex tb ia [ia] IIIC |
|
- Примаком-АМ-HP |
T130°C/T85°C Db X 0Ex ia IIC Т4 Ga X, Ex ia IIIB T135°C Db X |
|
- Примаком-ИК |
1Ex db IIC T4 Gb X, Ex tb IIIC T130°C Db X |
|
Степень защиты по ГОСТ 14254-15: | |
|
- Примаком-ТК-НА и Примаком-АМ-HA |
IP 67 |
|
- Примаком-АМ-HP |
IP 66 |
|
- Примаком-ИК |
IP 67 |
|
Средний срок службы, лет: | |
|
- Примаком-ТК-НА, Примаком-АМ-НА, Примаком-АМ-НР |
3 |
|
- Примаком-ИК |
10 |
|
Средняя наработка на отказ, ч2): | |
|
- Примаком-ТК- HA, |
35000 |
|
- Примаком-АМ-HA, Примаком-АМ-HP |
35000 |
|
- Примаком-ИК |
70000 |
|
