Сведения о средстве измерений: 85954-22 Газоанализаторы портативные

Номер по Госреестру СИ: 85954-22
85954-22 Газоанализаторы портативные
(GT)

Назначение средства измерений:
Газоанализаторы портативные GT (далее - газоанализаторы) предназначены для измерений объемной доли кислорода, оксида углерода, сероводорода и метана, а также сигнализации о превышении довзрывоопасных концентраций метана в воздухе рабочей зоны.

сертификация программного обеспечения
Внешний вид. Газоанализаторы портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы портативные
Рисунок № 1

Общие сведения

Дата публикации - 27.06.2022
Срок свидетельства - 23.06.2027
Номер записи - 187950
ID в реестре СИ - 1400441
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Teledyne Gas Measurement Instruments Ltd.
Страна - РОССИЯ
Населенный пункт - Соединенное Королевство Великобритании и Северной Ирландии
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ
<p>Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). </p> <p>При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. </p> <p>Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. </p> <p>На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.</p> <p>Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.</p> <p>В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. </p>

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1536 от 2022.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Газоанализаторы портативные (GT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Teledyne Gas Measurement Instruments Ltd.

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85954-22
23.06.2027
 Газоанализаторы портативные, GT
Teledyne Gas Measurement Instruments Ltd. (РОССИЯ Соединенное Королевство Великобритании и Северной Ирландии) 		ОТ
МП 		1 год
85966-22
28.06.2027
 Газоанализаторы портативные, Protege ZM
Teledyne Gas Measurement Instruments Ltd. (РОССИЯ Соединенное Королевство Великобритании и Северной Ирландии) 		ОТ
МП 		1 год
86092-22
08.07.2027
 Газоанализаторы, PS
Teledyne Gas Measurement Instruments Ltd. (РОССИЯ Соединенное Королевство Великобритании и Северной Ирландии) 		ОТ
МП 		1 год

Кто поверяет Газоанализаторы портативные (GT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Газоанализаторы портативные (GT)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) газоанализаторов состоит из встроенного ПО, разработанного изготовителем специально для решения задач измерения объемной доли и довзрывоопасной концентрации определяемых компонентов и сигнализации о достижении пороговых значений в воздухе рабочей зоны.

Встроенное ПО обеспечивает:

  • - обработку и передачу измерительной информации;

  • - отображение результатов измерений;

  • - проведение градуировки газоанализаторов;

  • - регистрацию данных и событий;

  • - расчет средневзвешенных (за определенный промежуток времени) значений объемной доли или довзрывоопасной концентрации определяемых компонентов;

  • - срабатывание сигнализации при превышении установленных пороговых значений.

Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Метрологические характеристики газоанализаторов нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО газоанализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

GT

Номер версии (идентификационный номер ПО), не ниже

V2.05

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2.2 «Режимы работы» руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Правообладатель

Teledyne Gas Measurement Instruments Ltd., Соединенное Королевство Великобритании и Северной Ирландии

Место нахождения и адрес юридического лица: Inchinnan Business Park, Renfrew, Scotland, PA4 9RG, Соединенное Королевство Великобритании и Северной Ирландии

Испытательный центр

Открытое акционерное общество «Медтехника» (ОАО «Медтехника»)
Место нахождения и адрес юридического лица: 400002, Волгоградская область, г. Волгоград, ул. Революционная, 57 А

Правообладатель

Teledyne Gas Measurement Instruments Ltd., Соединенное Королевство Великобритании и Северной Ирландии
Место нахождения и адрес юридического лица: Inchinnan Business Park, Renfrew, Scotland, PA4 9RG, Соединенное Королевство Великобритании и Северной Ирландии
Изготовители Teledyne Gas Measurement Instruments Ltd., Соединенное Королевство Великобритании и Северной Ирландии
Адрес деятельности: Inchinnan Business Park, Renfrew, Scotland, PA4 9RG, Соединенное Королевство Великобритании и Северной Ирландии
Место нахождения и адрес юридического лица: Inchinnan Business Park, Renfrew, Scotland, PA4 9RG, Соединенное Королевство Великобритании и Северной Ирландии

Принцип действия газоанализаторов определяется типом используемого сенсора.

Принцип действия полупроводниковый, основанный на изменении электрического сопротивления полупроводникового чувствительного элемента пропорционально содержанию определяемого компонента.

Принцип действия электрохимический заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Конструктивно газоанализаторы состоят из одноблочного корпуса с подключенным посредством гибкого держателя выносным сенсором. На корпусе газоанализатора размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиши управления и индикаторы световой сигнализации. Способ отбора пробы - принудительный за счет встроенного побудителя расхода.

Газоанализаторы выпускаются в модификациях GT40, GT41, GT42, GT43, GT44, отличающиеся количеством измеряемых компонентов. Газоанализаторы являются многоканальными, количество каналов определяется количеством определяемых компонентов.

Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

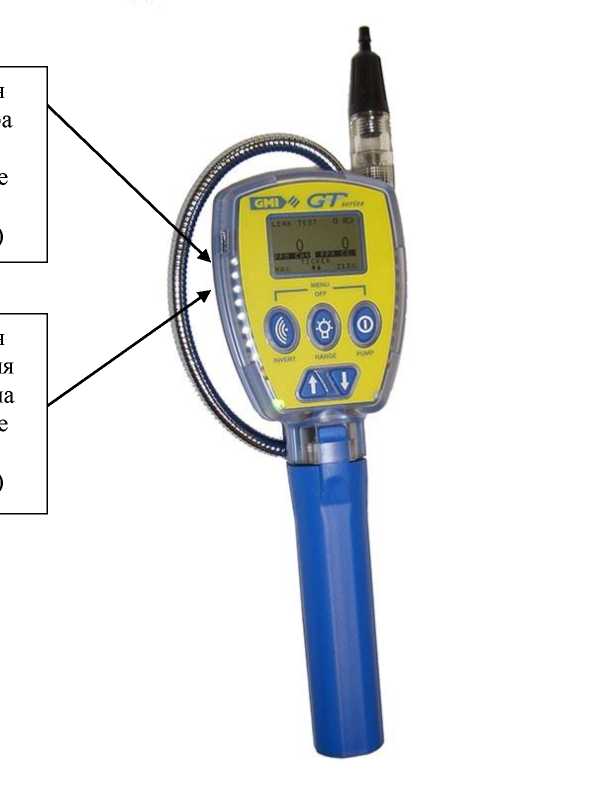

Общий вид газоанализаторов, места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на газоанализаторы в обязательном порядке не предусмотрено. Пломбирование газоанализаторов не предусмотрено.

Внешний вид. Газоанализаторы портативные (GT), http://oei-analitika.ru

Рисунок 1 - Общий вид газоанализаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Место нанесения заводского номера (наносится на обратной стороне корпуса газоанализатора)

Место нанесения знака утверждения типа (наносится на обратной стороне корпуса газоанализатора)


Таблица 4 -

Наименование

Обозначение

Количество

Газоанализатор портативный GT

-

1 шт. (Устанавливаемые сенсоры и наличие встроенного побудителя расхода определяется по заказу)

Руководство по эксплуатации

-

1 экз.

Комплект ЗИП

-

По заказу


Таблица 2 - Метрологические характеристики газоанализаторов

Определяемый компонент

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн-1, выраженный в %/ довзрывоопасной концентрации определяемого компонента

Пределы допускаемой основной погрешности измерений объемной доли/довзрывоопасной концентрации определяемого компонента

Значение единицы наименьшего разряда индикатора, объемная доля

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, млн-1

выраженной в %, %

НКПР

относительной, %

Кислород (O2)

от 0 до 25 %

от 0,1 до 10 % включ. св. 10 до 25 % включ.

±0,6 %

±5 %

0,1 %

20

Контроль воздуха рабочей зоны

Оксид углерода (CO)

от 0 до 2000 млн-1

от 1 до 20 млн-1 включ.

(от 140-4 до 240-3 % включ.)

±2 млн-1 (±2-10-4 %)

-

1 млн 1

30

Контроль ПДК рабочей зоны

св. 20 до 1000 млн-1 включ.

(св. 240-3 до 0,1 % включ.)

-

±10 %

Сероводород

(H2S)

от 0 до 100 млн-1

от 1 до 10 млн-1 включ.

(от 140-4 до 140-3 % включ.)

±2 млн-1 (±2-10-4 %)

-

1 млн-1

30

Контроль ПДК рабочей зоны

Определяемый

компонент

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн-1, выраженный в %/ довзрывоопасной концентрации определяемого компонента

Пределы допускаемой основной погрешности измерений объемной доли/довзрывоопасной концентрации определяемого компонента

Значение единицы наименьшего разряда индикатора, объемная доля

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, млн-1

выраженной в %, % НКПР

относительной, %

св. 10 до 100 млн-1 включ.

(св. 140-3 до 140-2 % включ.)

-

±10 %

Метан (CH4)

от 0 до 2000 млн-1

-

не нормируется

1 млн-1

-

Поиск утечек

от 0 до 10000 млн-1

-

не нормируется

1 млн-1

-

Поиск утечек

Метан (CH4)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

15

Контроль воздуха рабочей зоны

от 0 до 100 %

от 0,1 % до 50 % включ.

св. 50 до 99 % включ.

±5 %

±10 %

0,1 %

25

Контроль воздуха рабочей зоны

  • 1) Значения НКПР для метана в соответствии с ГОСТ 31610.20-1-2020.

  • 2) Вариация выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности - 0,5.

  • 3) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на каждые 10 0С, в долях от предела допускаемой основной погрешности - 1,0.

  • 4) Время прогрева газоанализаторов, не более 120 с.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время непрерывной работы газоанализаторов от элементов питания, ч, не менее

8

Габаритные размеры (высотахширинахдлина), мм, не более

290х95х43

Масса, кг, не более

0,78

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от +15 до +25

от 30 до 80

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от -40 до +50

от 5 до 95

Маркировка взрывозащиты

1Ex ia d IIB T3 Gb X

Средняя наработка на отказ, ч

20000

Средний срок службы, лет

5
