Номер по Госреестру СИ: 85781-22
85781-22 Анализаторы гематологические
(Elite)
Назначение средства измерений:
Анализаторы гематологические Elite (далее - анализаторы) предназначены для измерений счетной концентрации лейкоцитов, эритроцитов, а также массовой концентрации гемоглобина в крови.
Внешний вид.
Анализаторы гематологические
Рисунок № 1
Внешний вид.
Анализаторы гематологические
Рисунок № 2
Внешний вид.
Анализаторы гематологические
Рисунок № 3
Внешний вид.
Анализаторы гематологические
Рисунок № 4
Внешний вид.
Анализаторы гематологические
Рисунок № 5
Внешний вид.
Анализаторы гематологические
Рисунок № 6
Программное обеспечение
Анализаторы гематологические Elite имеют встроенное программное обеспечение (далее - ПО СИ) на базе Windows OS (Windows XP/Windows 7/Windows 8/Windows 8.1/Windows 10). Основными функциями встроенного ПО является управление работой анализатора, просмотр результатов, изменение настроечных параметров анализатора, просмотр, передача и хранение данных.
Номер версии встроенного ПО отображается:
-
- для модели Elite 580 в разделе «Status» главного меню во вкладке «Version» путем вывода на экран номера версии;
-
- для моделей H 360 и H 560 в разделе «Service» главного меню во вкладке «Version» путем вывода на экран номера версии.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентиф икационные данные (признаки) |
Значение | ||
H 360 |
H 560 |
Elite 580 | |
Идентификационное наименование ПО |
Hematology Analyzer Operating Software |
Hematology Analyzer Operating Software |
Hematology Analyzer Operating Software |
Номер версии (идентификационный номер) ПО, не ниже |
5.0 |
5.0 |
0.5.5.9944 |
Цифровой идентификатор ПО* |
f68adb1875bb08bca9 234466bfe09d3e |
f9050b26108d33d9448 c984930005d22 |
bb0190663d909eebb bf9346bace8af95 |
Алгоритм вычисления контрольной суммы |
MD5 | ||
*Контрольная сумма указана для приведенной версии ПО |
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист Руководства по эксплуатации типографским способом и/или на корпус анализаторов в виде клеевой этикетки ниже заводской бирки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены п. 4.4 - 4.5 Руководства по эксплуатации «Анализаторы гематологические Elite модели H 360», п. 4.4 - 4.6 Руководства по эксплуатации «Анализаторы гематологические Elite модели H 560», п.п. 4.4 - 4.6 Руководства по эксплуатации «Анализаторы гематологические Elite модели Elite 580»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия
Стандарт предприятия компании Erba Lachema s.r.o., Чехия
ПравообладательКомпания Erba Lachema s.r.o., Чехия
Адрес: Karasek 2219/1 д, 621 00 Brno, Czech Republic
Телефон: +420 541 127 111 (434)
Факс: +420 541 127 637 (627)
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон/факс: +7 (812) 251-76-01 / +7(812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов основан на автоматическом подсчете клеток крови методом электрического импеданса, основанном на изменении электрического сопротивления между электродами при прохождении клетки через апертуру малого размера, а также на измерении содержания гемоглобина колориметрическим методом. Для дифференцировки лейкоцитов реализован метод лазерной проточной цитометрии.
Анализаторы являются моноблочными, включающими в себя: гидравлическую систему, блок обработки проб, блок управления данными, блок вывода результатов и дополнительные принадлежности. В режиме измерения гидравлическая система осуществляет забор пробы из пробирки, выполняет разведения, смешивание, лизирование и прокачку измеряемой жидкости через апертуру. Микропроцессорный блок осуществляет подсчет импульсов напряжения, полученных в результате прохождения клеток крови через апертуру, дальнейшую обработку полученных данных, посылает необходимую информацию на индикатор и печать, сохраняет полученные результаты. Блок вывода результатов отображает, передает и хранит данные о результатах измерений.
Анализаторы выпускаются в следующих моделях: Elite 580; H 360; H 560, которые отличаются внешним дизайном, производительностью, количеством измеряемых параметров, массой и габаритными размерами.
Общий вид анализаторов представлен на рисунке 1.
По заявлению владельца анализаторов или лица, представившего их на поверку, с учетом требований методик поверки знак поверки наносится на свидетельство о поверке (в случае его оформления).

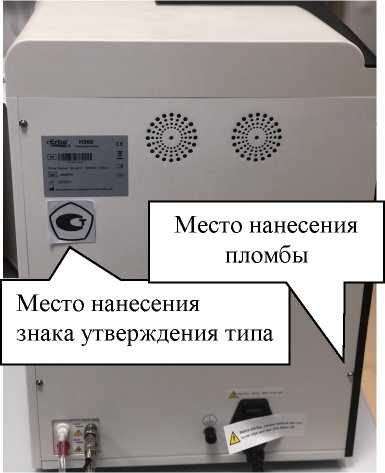

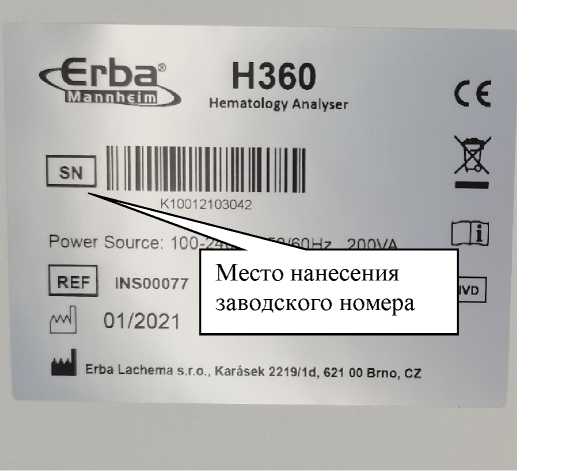

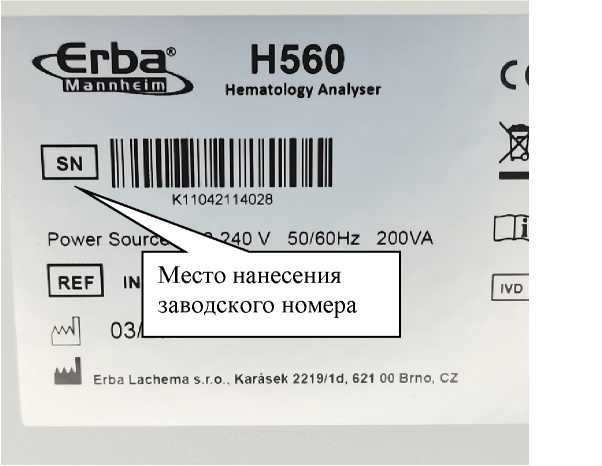

Место нанесения заводского номера, знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 2. Заводской номер имеет буквенно-цифровой формат и нанесен на заднюю часть прибора (на заводской этикетке) типографским методом, обеспечивающим его прочтение и сохранность в процессе эксплуатации.

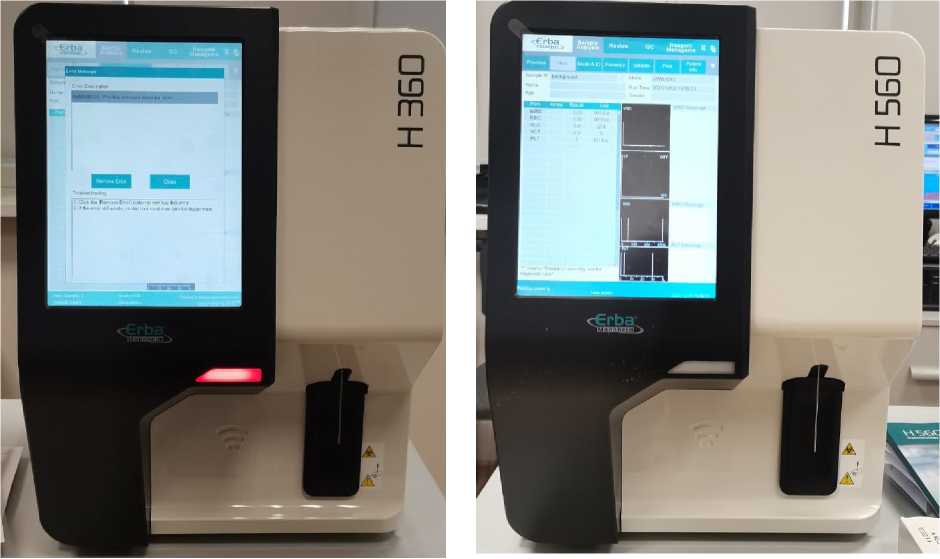

а) Модель H 360 б) Модель H 560

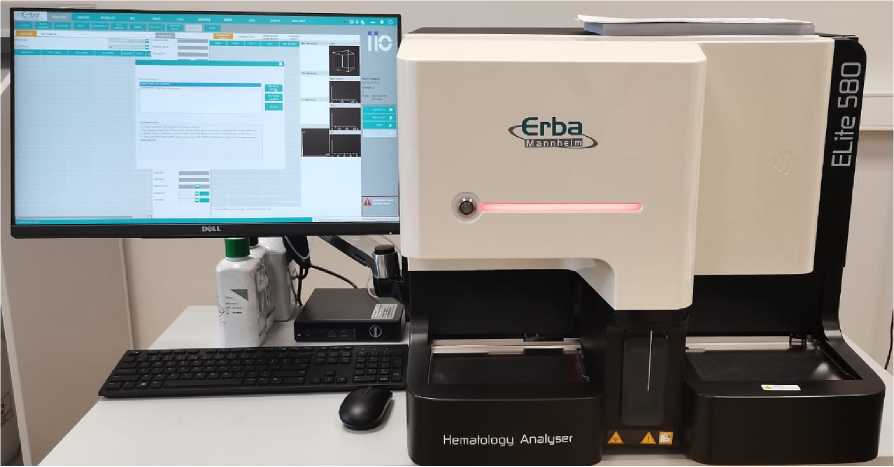

в) Модель Elite 580 Рисунок 1 - Общий вид анализаторов гематологических Elite
Место нанесения пломбы
Место нанесения
знака утверждения типа
К10012103042
заводского номера
и ? 9 ппуд
Место нанесения
IVD |
Power Source: 100 | REF | INS00077 H 01/2021
Mtl Erba Lachema s r .0., Karasek 2210/1 d. 621 00 Brno, CZ
H360
Hematology Analyser
а) Модель H 360
б) Модель H 560
Место нанесения
пломбы
Место нанесения
знака утверждения типа
в) Модель Elite 580
6
6
е
в
50/60HZ 250VA
IN: Место нанесения
Lachema s.r.o., Karasek 2219/1d, 621 00 Brno. CZ
заводского номера
Рисунок 2 - Схема пломбировки от несанкционированного доступа, место, способ и формат нанесения заводских номеров или буквенно-цифровых обозначений, однозначно идентифицирующих каждый экземпляр средств измерений.
аблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор гематологический |
Elite (модель H 360 / H 560 / Elite 580) |
1 шт. |
Комплект пр инадлежностей * |
- |
1 комплект |
Руководство по эксплуатации |
- |
1 экз. |
* - каждый анализатор комплектуется принадлежностями согласно требованию заказчика и перечня, указанного в Руководстве по эксплуатации. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний счетной концентрации лейкоцитов (WBC), дм-3 |
от 0,00 до 300,00'109 |
Диапазон измерений счетной концентрации лейкоцитов (WBC), дм-3 |
от 1,0'109 до 10,4'109 |
Пределы допускаемой относительной погрешности при измерении счетной концентрации лейкоцитов, % |
±15 |
Диапазон показаний счетной концентрации эритроцитов (RBC), дм-3 |
от 0,0 до 8,5'1012 |
Диапазон измерений счетной концентрации эритроцитов (RBC), дм-3 |
от 1,0'1012 до 6,3'1012 |
Пределы допускаемой относительной погрешности при измерении счетной концентрации эритроцитов, % |
±15 |
Диапазон показаний массовой концентрации гемоглобина (HBG), г/дм3 |
от 0 до 250 |
Диапазон измерений массовой концентрации гемоглобина (HBG), г/дм3 |
от 20 до 180 |
Пределы допускаемой относительной погрешности при измерении массовой концентрации гемоглобина, % |
±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Elite 580 |
H 360 |
H 560 | |
Количество одновременно производимых исследований, тестов/ч, не более |
80 |
60 |
60 |
Напряжение питания сети переменного | |||
тока с частотой (50/60) Гц, В |
от 100 до 240 | ||
Потребляемая мощность от сети, В^А, не более |
250 | ||
Габаритные размеры: глубина х высота х длина, мм, не более: |
610х550х650 |
417х477х364 |
431х498х364 |
Масса, кг, не более: |
59 |
25 |
26,5 |
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от +15°C до +30 | ||
- относительная влажность воздуха, % |
от 30 до 85 | ||
- диапазон атмосферного давления, кПа. |
от 70 до 106 | ||
Средний срок службы, лет |
10 | ||
Наработка на отказ, ч, не менее |
10 000 |
