Номер по Госреестру СИ: 85778-22
85778-22 Вибропреобразователи пьезоэлектрические с предусилителями
(ВК-310)
Назначение средства измерений:
Вибропреобразователи пьезоэлектрические с предусилителями ВК-310 (далее -вибропреобразователи) предназначены для измерения амплитуды виброускорения и среднеквадратичного значения (далее - СКЗ) виброскорости.
Внешний вид.
Вибропреобразователи пьезоэлектрические с предусилителями

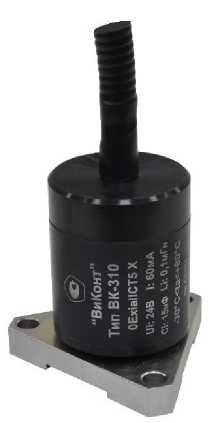

Рисунок № 1
Внешний вид.
Вибропреобразователи пьезоэлектрические с предусилителями

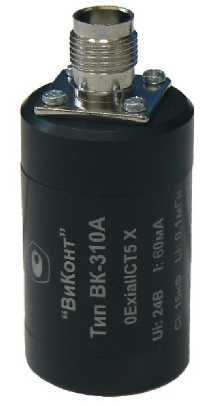

Рисунок № 2
Внешний вид.
Вибропреобразователи пьезоэлектрические с предусилителями

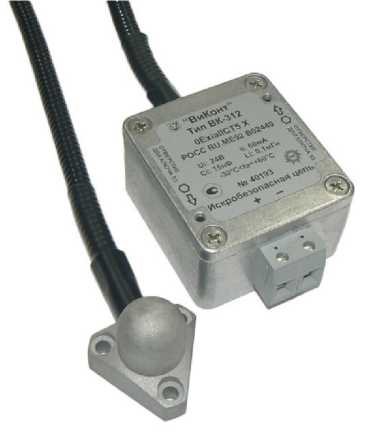

Рисунок № 3
Внешний вид.
Вибропреобразователи пьезоэлектрические с предусилителями

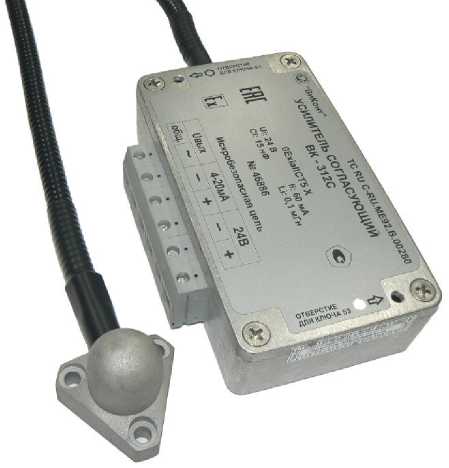

Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на корпус вибропреобразователя со встроенным предусилителем методом лазерной гравировки, на лицевую панель выносного предусилителя методом лазерной гравировки, на маркировочную табличку и на титульный лист руководства по эксплуатации и паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» руководства по эксплуатации РЭ 4277032-98222904-18 «Вибропреобразователи пьезоэлектрические с предусилителями ВК-310. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ТУ 4277-032-98222904-18 «Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310.Технические условия»
ПравообладательОбщество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт») ИНН 7726553463
Адрес: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Телефон / факс: (495) 955-2786
Web-сайт: www.vicont.ru
E-mail: info@vicont.ru
Изготовитель
Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт») ИНН 7726553463Адрес: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Телефон / факс: (495) 955-2786
Web-сайт: www.vicont.ru
E-mail: info@vicont.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт») ИНН 7726553463Адрес: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Телефон / факс: (495) 955-2786
Web-сайт: www.vicont.ru
E-mail: info@vicont.ru
Вибропреобразователи пьезоэлектрические с предусилителями ВК-310 представляют собой преобразователи инерционного типа и используют прямой пьезоэлектрический эффект. Вибропреобразователи состоят из пьезочувствительного элемента (датчика) и согласующего усилителя (предусилителя), на выходе которого формируется аналоговый сигнал, пропорциональный уровню воздействующей вибрации. Вибропреобразователи имеют индивидуальную градуировочную характеристику, приведенную в паспорте.
Вибропреобразователи выпускаются в следующих модификациях: ВК-310, ВК-310А, ВК-310С, ВК-312, ВК-312С, ВК-312С-1 ВК-315А, ВК-315С, ВК-315С-1, ВК-315А-Т400, ВК-315А-Т600, ВК-315С-Т400, ВК-315С-Т600. Вибропреобразователи ВК-310, ВК-310А и ВК-310С выпускаются со встроенным предусилителем, собранным в едином корпусе с пьезочувствительным элементом. Вибропреобразователи ВК-312, ВК-312С, ВК-312С-1 ВК-315А, ВК-315С, ВК-315С-1, ВК-315А-Т400, ВК-315А-Т600, ВК-315С-Т400, ВК-315С-Т600 выпускаются с выносным предусилителем, соединенным с датчиком вибростойким кабелем, защищенным металлорукавом (по заказу). Указанные модификации вибропреобразователей отличаются диапазонами измерений и конструктивным исполнением.
Вибропреобразователи, кроме модификаций ВК-315А-Т400, ВК-315А-Т600, ВК-315С-Т400, ВК-315С-Т600, выпускаются в взрывозащищенном исполнении и могут применятся во взрывоопасных зонах согласно Ех маркировки.
Общий вид вибропреобразователей пьезоэлектрических ВК-310 со встроенным предусилителем приведен на рисунке 1, вибропреобразователей с выносным предусилителем приведен на рисунке 2.
Заводские номера преобразователей со встроенным предусилителем в числовом формате наносятся на корпус вибропреобразователя, преобразователей с выносным предусилителем на лицевую панель корпуса согласующего усилителя методом наклейки и/или гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование вибропреобразователей пьезоэлектрических с предусилителями ВК-310 не предусмотрено.
ВК-310, ВК-310С
ВК-310А
Рисунок 1 - Общий вид вибропреобразователей пьезоэлектрических с предусилителями ВК-310 со встроенным предусилителем
ВК-312, ВК-312С-1, ВК-315А, ВК-315С-1, ВК-315А-Т400, ВК-315А-Т600
ВК-312С, ВК-315С, ВК-315С-Т400, ВК-315С-Т600
Рисунок 2 - Общий вид вибропреобразователей пьезоэлектрических с предусилителями ВК-310 с выносным предусилителем
Таблица 3 - Комплектность средства измерения
Наименование |
Обозначение |
Количество |
Вибропреобразователь пьезоэлектрический с предусилителем |
ВК-310 |
1 шт. |
Винты крепежные |
- |
1 компл. |
Розетка соединительная |
согласно спецификации заказа |
1 шт. |
Руководство по эксплуатации |
РЭ 4277-032-98222904-18 |
1 экз. |
Паспорт |
BK310.xxx.xxx ПС |
1 экз. |
Таблица 1 - Метрологические характеристики модификаций ВК-315А, ВК-315А-400, ВК-315А-600,
ВК-310, ВК-310С, ВК-312, ВК-312С-1, ВК-315С-1, ВК-312С, ВК-315С, ВК-315С-400, ВК-315С-600
Наименование характеристики |
Значение | ||
ВК-310, ВК-312, ВК-315А, ВК-315А-400, ВК-315А-600 |
ВК-310С, ВК-312С-1, ВК-315С-1 |
ВК-312С, ВК-315С, ВК-315С-400, ВК-315С-600 | |
Диапазоны рабочих частот, Гц |
от 10 до 1000 от 2 до 1000 от 20 до 200 | ||
Диапазоны измерений СКЗ виброскорости, мм/с |
от 0,1 до 30 от 0,1 до 100 | ||
Номинальные значения коэффициента преобразования
|
0,05; 0,025 |
0,53; 0,16 |
0,53; 0,16 50; 25 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % |
±5 | ||
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %
|
±6 ±3 | ||
Неравномерность амплитудно-частотной характеристики в диапазоне от 2,5 Тн (нижнего предела диапазона рабочих частот) до 0,75Тв (верхнего предела диапазона рабочих частот), % |
±10 | ||
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, дБ |
±3 | ||
Нормальные условия измерений: - температура окружающей среды, °C |
от +15 до +25 | ||
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С |
±0,1 |
Таблица 2 - Метрологические характеристики модификации ВК-310А
Наименование характеристики |
Значение |
Диапазоны рабочих частот, Г ц |
от 3 до 5000 от 2 до 10000 |
Диапазон измерений амплитуды виброускорения, м/с2 |
от 0,1 до 400 от 0,1 до 500 |
Номинальные значения коэффициента преобразования, мВ/(м^с'2) |
10; 10,2; 14,1 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % |
±5 |
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %
|
±6 ±3 |
Неравномерность амплитудно-частотной характеристики в диапазоне от 2,5Тн (нижнего предела диапазона рабочих частот) до 0,75Тв (верхнего предела диапазона рабочих частот), % |
±10 |
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, дБ |
±3 |
Нормальные условия измерений: - температура окружающей среды, °C |
от +15 до +25 |
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
от 12 до 28 |
Маркировка взрывозащиты: - модификаций ВК-310, ВК-310А, ВК-310С, ВК-312, ВК-312С, ВК-312С-1, ВК-315А, ВК-315С и ВК-315С-1 |
0Ex ia IIC T5 Ga X |
Параметры искробезопасных цепей приборов ВК-310, ВК-310А, ВК-312, ВК-315А: - максимальное входное напряжение питания, В |
24 |
- максимальный входной ток, мА Параметры искробезопасных цепей приборов ВК-312С-1, ВК-315С-1, ВК-310С: |
60 |
- максимальное входное напряжение питания, В |
28 |
- максимальный входной ток, мА |
120 |
Масса, кг, не более: | |
датчика |
0,2 |
выносного предусилителя |
0,5 |
Габаритные размеры, мм, не более: - вибропреобразователей со встроенным предусилителем |
039,5x115 |
028x83 040x50 |
Наименование характеристики |
Значение |
|
039,5x34 75x113x59 64x58x36 |
Диапазон рабочих температур, °C датчика модификации ВК-312Х: датчика модификации ВК-315Х: датчика модификации ВК-315А-400 датчика модификации ВК-315А-600 выносного предусилителя и вибропреобразователя модификации ВК-310Х |
от -40 до +1201) от -40 до +2501) от -40 до +4001) от -40 до +6001) от -40 до +801) |
1 - Для изДелий с инДексом «Т» нижний преДел Диапазона рабочих температур равен -60 °С |
