Сведения о средстве измерений: 85771-22 Системы вибромониторинга и температуры

Номер по Госреестру СИ: 85771-22
85771-22 Системы вибромониторинга и температуры
(RONDS)

Назначение средства измерений:
Системы вибромониторинга и температуры RONDS (далее - системы) предназначены для дистанционных измерений и мониторинга значений виброускорения и температуры вращающихся механизмов технологического процесса промышленных предприятий.

сертификация программного обеспечения
Внешний вид. Системы вибромониторинга и температуры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы вибромониторинга и температуры
Рисунок № 1

Общие сведения

Дата публикации - 10.06.2022
Срок свидетельства - 07.06.2027
Номер записи - 187806
ID в реестре СИ - 1400189
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

RONDS,

Производитель

Изготовитель - Anhui Ronds Science & Technology Incorporated Company
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_52 Анализ рынка поверки организаций Воронежской области

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№1374 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (24)

№2559 от 2023.11.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

Наличие аналогов СИ: Системы вибромониторинга и температуры (RONDS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Anhui Ronds Science & Technology Incorporated Company

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85771-22
07.06.2027
 Системы вибромониторинга и температуры, RONDS
Anhui Ronds Science & Technology Incorporated Company (КИТАЙ ) 		ОТ
МП 		2 года

Кто поверяет Системы вибромониторинга и температуры (RONDS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • RONDS
    		•  20 16 4 0 10 6 4

    Стоимость поверки Системы вибромониторинга и температуры (RONDS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системы имеют внутреннее ПО и внешнее ПО - MOS3000.

    Внутреннее ПО устанавливается в датчики и станцию на заводе-изготовителе при выпуске из производства и недоступно для потребителя и возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается

    Внешнее ПО MOS3000 является метрологически значимым и служит для онлайн мониторинга и архивации информации, поступающей от датчиков. Внешнее ПО представляет собой сервисное (фирменное) ПО, которое поставляется совместно с системой.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные признаки

    Значение

    Внутреннее ПО

    Идентификационное наименование ПО

    firmware

    Номер версии (идентификационный номер) ПО

    не ниже V.2.4

    Цифровой идентификатор ПО

    -

    Продолжение таблицы 1

    Идентификационные признаки

    Значение

    Внешнее ПО

    Идентификационное наименование ПО

    MOS3000

    Номер версии (идентификационный номер) ПО

    не ниже 11.9.12

    Цифровой идентификатор ПО

    -

    Уровень защиты внешнего ПО от преднамеренных и (или) непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».


    Знак утверждения типа

    Знак утверждения типа наносится на титульные листы руководства по эксплуатации типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4.1 «Просмотр данных» документа «Руководство пользователя MOS3000»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системам вибромониторинга и температуры RONDS

    Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

    Стандарт предприятия Anhui Ronds Science & Technology Incorporated Company, Китай,

    Правообладатель

    Anhui Ronds Science & Technology Incorporated Company, Китай,

    Адрес: Anhui, Hefei, branch road of biomedical park, high-tech district, 59, China Телефон: 86-551-65335195

    Факс: 86-551-65335196

    E-mail: xiaoyu.diao@ronds.com.cn

    Web-сайт: www.ronds.com

    Изготовитель

    Anhui Ronds Science & Technology Incorporated Company, Китай,
    Адрес: Anhui, Hefei, branch road of biomedical park, high-tech district, 59, China Телефон: 86-551-65335195
    Факс: 86-551-65335196
    E-mail: xiaoyu.diao@ronds.com.cn
    Web-сайт: www.ronds.com

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
    Телефон: +7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Правообладатель

    Anhui Ronds Science & Technology Incorporated Company, Китай,
    Адрес: Anhui, Hefei, branch road of biomedical park, high-tech district, 59, China Телефон: 86-551-65335195
    Факс: 86-551-65335196
    E-mail: xiaoyu.diao@ronds.com.cn
    Web-сайт: www.ronds.com

    Принцип действия систем основан на измерении сигналов от чувствительных элементов датчиков вибрации и температуры RH505 и (или) RH605 установленных на контролируемых объектах, в беспроводной сигнал по протоколу Zigbee 2.4ГГц IEEE 802.15.4 для дальнейшей передачи информации в беспроводную станцию сбора данных RH560 (далее - станция). Полученную информацию станция посредством сети Ethernet, Wi-Fi (опционально) или 4G (опционально) передает на сервер для дальнейшей визуализации и онлайн мониторинга при помощи программного обеспечения (далее - ПО) MOS3000, установленного на персональном компьютере оператора.

    Станция одновременно может принимать и передавать на персональный компьютер (сервер) сигналы датчиков вибрации и температуры RH505 и (или) RH605. Датчики вибрации и температуры RH505 имеют одну ось измерений, в то время как датчики вибрации и температуры RH605 имеют три оси измерений (X, Y, Z).

    Основные составные элементы системы:

    • - датчики вибрации и температуры RH505 и (или) RH605;

    • - беспроводная станция сбора данных RH560;

    • - персональный компьютер (сервер), с установленным программным обеспечением MOS3000.

    Заводские номера системы в виде цифрового обозначения наносятся на титульный лист руководства по эксплуатации типографским способом.

    Заводские номера датчиков, входящие в состав систем в виде цифрового обозначения, наносятся на корпус датчиков методом лазерной гравировки, а также дублируются в руководстве по эксплуатации на систему.

    Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации системы, в соответствии с действующим порядком проведения поверки. Пломбирование систем не предусмотрено.

    Общий вид составляющих элементов систем представлены на рисунках 1-2.

    RONDS

    *    RHS05     я

    V-botKXI ’’■'"Pfrjture itntor

    Место нанесения заводского номера

    Рисунок 1

    - Общий вид датчиков вибрации и температуры RH505 и RH605 с указанием места нанесения заводских номеров

    Внешний вид. Системы вибромониторинга и температуры (RONDS), http://oei-analitika.ru

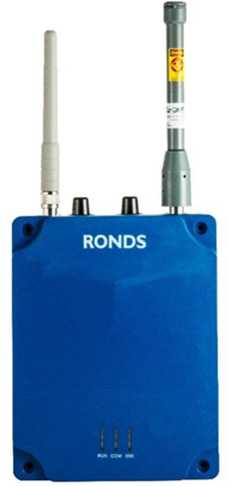

    Рисунок 2 - Общий вид беспроводной станции сбора данных RH560


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Система вибромониторинга и температуры

    RONDS1)

    1 шт.

    Руководство по эксплуатации

    ХХХХ2)

    1 экз.

    Руководство пользователя MOS3000

    -

    1 экз.

    Диск с программным обеспечением

    MOS3000

    1 шт.

    • 1) - в составе беспроводная(ые) станция(ии) сбора данных RH560; датчик(и) вибрации и температуры RH505 и(или) датчик(и) вибрации и температуры RH605, количество которых определяется в соответствии с заказом;

    • 2) - определяется как заводской номер системы.


    Метрологические и основные характеристики представлены в таблицах 2-3

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений виброускорения, м/с2

    от 0,03 до 490

    Пределы   допускаемой   относительной   погрешности   измерений

    виброускорения, %

    ±3

    Диапазон рабочих частот, Гц

    от 2 до 10 000

    Неравномерность частотной характеристики, %

    ±10

    Диапазон измерений температуры, °С

    от -40 до +125

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    для датчиков вибрации и температуры RH505

    Напряжение питания постоянного тока, В

    3,6 (литиевая батарея)

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    • - атмосферное давление, кПа

    от -40 до +70

    100

    от 84,0 до 106,7

    Габаритные размеры, мм, не более:

    • - высота

    • - диаметр

    94

    46

    Масса, г, не более

    190

    Степень защиты оболочки по ГОСТ 14254-2015

    IP67

    Средняя наработка на отказ, ч, не менее

    150000

    Средний срок службы, лет, не менее

    10

    для беспроводной станции сбора данных RH505

    Количество одновременно подключаемых датчиков, шт, не более

    60

    Напряжение питания переменного тока при номинальной частоте 50 Гц, В

    от 216 до 253

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    • - атмосферное давление, кПа

    от -40 до +70

    80

    от 84,0 до 106,7

    Окончание таблицы 3

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более:

    - высота

    260

    - ширина

    82

    - длина

    203

    Масса, кг, не более

    3

    Степень защиты оболочки по ГОСТ 14254-2015

    IP66

    Средняя наработка на отказ, ч, не менее

    150000

    Средний срок службы, лет, не менее

    10
