Номер по Госреестру СИ: 85794-22
85794-22 Резервуары стальные вертикальные цилиндрические
(РВС)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС предназначены для
измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Общие сведения
Дата публикации - 09.06.2022
Срок свидетельства -
Номер записи - 187782
ID в реестре СИ - 1400149
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-700, РВС-5000, РВС-3000,
Производитель
Изготовитель - Акционерное общество "Чукотснаб" (АО "Чукотснаб")
Страна - РОССИЯ
Населенный пункт - Чукотский автономный округ, г. Анадырь
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1562 дн.
Приказы РСТ, где упоминается данный тип СИ
№1372 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Чукотснаб" (АО "Чукотснаб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85260-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85261-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85262-22 |
Резервуары стальные вертикальные цилиндрические, РВС-200 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85263-22 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85390-22 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85391-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-3 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85343-22 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85344-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85345-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85424-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-25 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
85794-22 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
87447-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
87688-22 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
87668-22 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
87669-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
87670-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-60 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
87671-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
87672-22 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
90287-23 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
90345-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-50 Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
90346-23 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
90399-23 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
|
90672-23 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Чукотснаб" (АО "Чукотснаб") (РОССИЯ Чукотский автономный округ, г. Анадырь) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МЕТРОЛОГ" (RA.RU.313951) | 5 | 5 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 4 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС.Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ПравообладательАкционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709008156
Адрес: 68900, Чукотский автономный округ, г. Анадырь, ул. Южная, 4.
Телефон: +7 (427-22) 2-67-21
E-mail: snab@chsnab.chukotka.ru
Изготовитель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)ИНН 8709008156
Адрес: 68900, Чукотский автономный округ, г. Анадырь, ул. Южная, 4.
Телефон: +7 (427-22) 2-67-21
E-mail: snab@chsnab.chukotka.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог») Адрес: 443125, г. Самара, ул. Губанова, 20а.Почтовый адрес: 443076, г. Самара ул. Партизанская, 173
Телефон: +7 (846)2791166
Е-mail: prot@metrolog-samara.ru
Правообладатель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)ИНН 8709008156
Адрес: 68900, Чукотский автономный округ, г. Анадырь, ул. Южная, 4.
Телефон: +7 (427-22) 2-67-21
E-mail: snab@chsnab.chukotka.ru
Резервуары изготовлены в следующих модификациях: РВС-700, РВС-3000, РВС-5000.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-3000, РВС-5000 представляют собой вертикальные сварные сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Заводские номера нанесены аэрографическим способом на стенку резервуара и типографским способом в паспорт резервуара.
Резервуары стальные вертикальные цилиндрические РВС-700 с заводским номером 26, РВС-3000 с заводским номером 12, РВС-5000 с заводскими номерами 19, 20, 21, расположены на территории Акционерного общества «Чукотснаб», Районный участок «Певек» (Чукотский автономный округ, Чаунский район, г.Певек, нефтебаза).
Общий вид резервуаров, их горловин и заводских номеров приведен на рисунках 1-5.

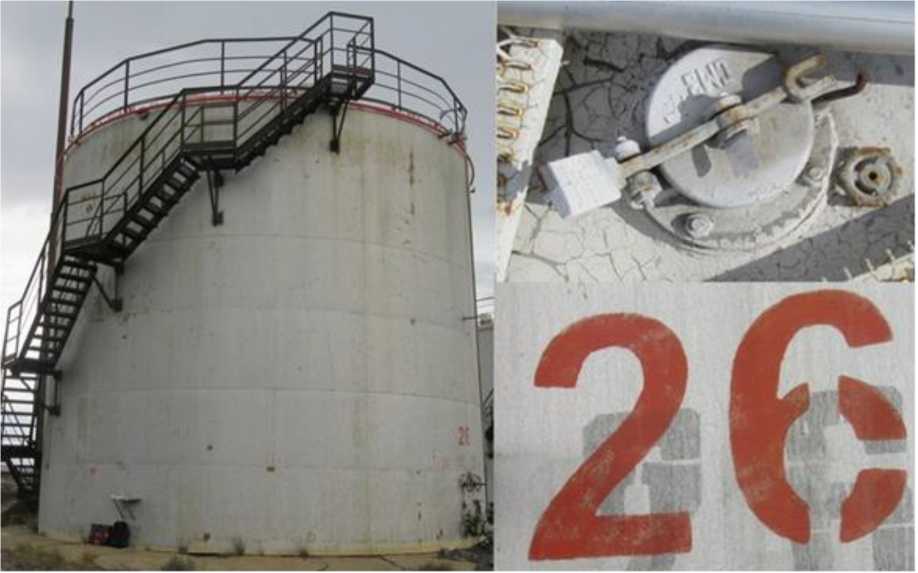

Рисунок 1 - Общий вид резервуара РВС-700 заводской номер 26
Рисунок 2 - Общий вид резервуара РВС-3000 заводской номер 12
Рисунок 3 - Общий вид резервуара РВС-5000 заводской номер 19

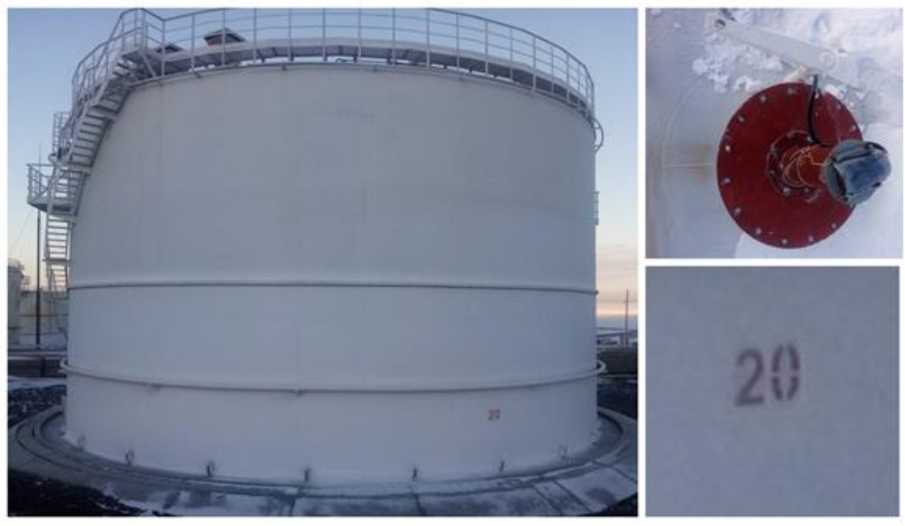

Рисунок 4 - Общий вид резервуара РВС-5000 заводской номер 20

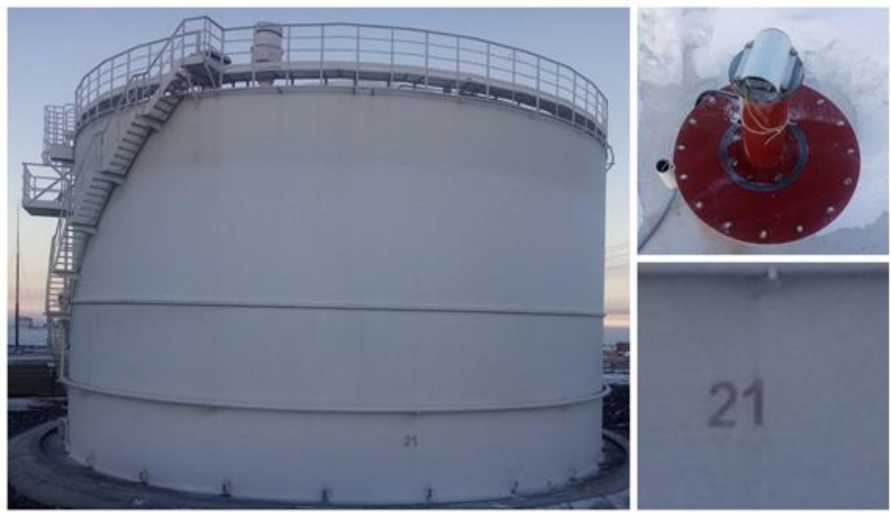

Рисунок 5 - Общий вид резервуара РВС-5000 заводской номер 21 Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Таблица 3- Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-700 (РВС-3000, РВС-5000) |
1 шт. |
|
Паспорт |
1 экз. |
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
РВС-700 |
РВС-3000 |
РВС-5000 | |
|
Номинальная вместимость, м3 |
700 |
3000 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,20 |
±0,10 | |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от -40 до +50 |
|
Средний срок службы, лет, не менее |
30 |
