Наименование

Обозначение

Количество

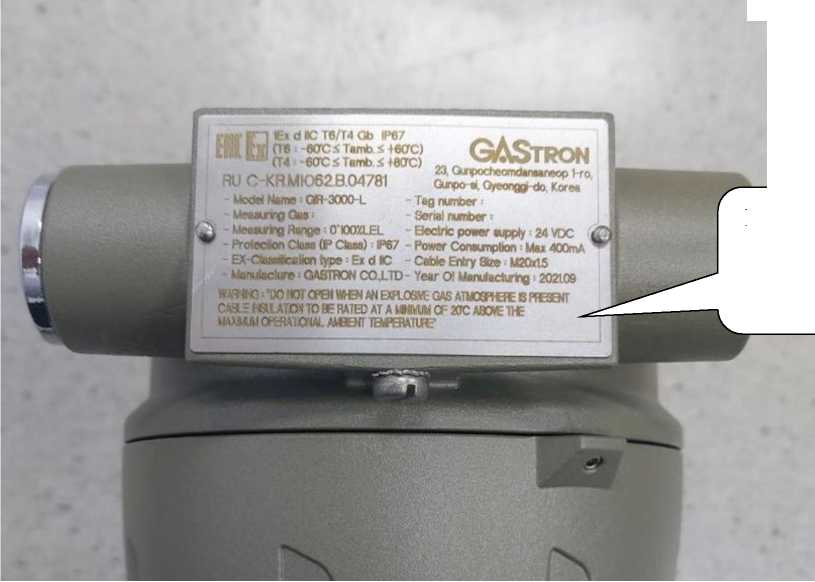

Газоанализаторы Gastron

модели GIR-3000-L,

GTD-2000-Tx-L,

GTD-2000-Ex-L

модель газоанализаторов определяется при заказе

Руководство по эксплуатации

-

1 экз.

Комплект ЗИП

-

состав определяется при заказе

Определяемый компонент

Диапазон измерений ¹⁾

Пределы допускаемой основной погрешности ²⁾

довзрывоопасных концентраций, % нкпр³⁾

объемной доли, %

абсолютной

относительной, %

метан (CH4)

От 0 до 50 включ.

-

±5 % НКПР

-

Св. 50 до 100

-

-

±10

пропан (C3H8)

От 0 до 50 включ.

±5 % НКПР

-

Св. 50 до 100

-

±10

изобутан (u-C4H10)

От 0 до 50 включ.

±5 % НКПР

-

Св. 50 до 100

-

±10

пентан (C5H12)

От 0 до 50 включ.

±5 % НКПР

-

Св. 50 до 100

-

±10

циклопентан (C5H10)

От 0 до 50 включ.

±5 % НКПР

-

Св. 50 до 100

-

±10

гексан (C6H14)

От 0 до 50 включ.

±5 % НКПР

-

Св. 50 до 100

-

-

±10

гептан (C7H16)

От 0 до 50 включ.

-

±5 % НКПР

-

Св. 50 до 100

-

-

±10

метиловый     спирт

(CH3OH)

От 0 до 50 включ.

-

±5 % НКПР

-

Определяемый

компонент

Диапазон измерений ¹⁾

Пределы допускаемой основной погрешности ²⁾

довзрывоопасных концентраций, %

НКПР³⁾

объемной доли, %

абсолютной

относительной, %

этиловый      спирт

(C2H5OH)

От 0 до 50 включ.

-

±5 % НКПР

-

этилен (C2H4)

От 0 до 50 включ.

±5 % НКПР

-

Св. 50 до 100

-

±10

толуол (С7Н8)

От 0 до 50 включ.

±5 % НКПР

-

бензол (СбНб)

От 0 до 50 включ.

±5 % НКПР

-

ацетон (СН3СОСН3)

От 0 до 50 включ.

±5 % НКПР

-

оксид этилена (C2H4O)

От 0 до 50 включ.

-

±5 % НКПР

-

Св. 50 до 100

-

-

±10

этилацетат (C4H8O2)

От 0 до 50 включ.

-

±5 % НКПР

-

диоксид     углерода

(CO2)

-

От 0 до 5

±(0,05+

0,05Сх) % (об.д.)⁴⁾

-

-

От 0 до 20⁵⁾

±^(0,2+

0,05Сх) % (об.д.)

-

оксид углерода (CO)

-

От 0 до 1

±(0,01+

0,05Сх) % (об.д.)

-

-

От 0 до 20⁵⁾

±^(0,2+

0,05Сх) % (об.д.)

-

1,2-дихлорэтан

(C2H4CI2)

От 0 до 50 включ.

-

±5 % НКПР

-

метилциклогексан

(C7H14)

От 0 до 50 включ.

-

±5 % НКПР

-

закись азота (N2O)

-

От 0 до 300 млн^-1 включ.

±45 млн^-1

-

-

Св. 300 до

4000 млн^-1

-

±15

изопентан (и-С5Н12)

От 0 до 50 включ.

-

±5 % НКПР

-

Св. 50 до 100

-

-

±10

стирол (C8H8)

От 0 до 50 включ.

-

±5 % НКПР

-

• ¹⁾ Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.

• ²⁾ В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент:

• - диапазон температуры окружающей среды: от +15 до +25 ^oC;

• - диапазон относительной влажности окружающей среды при температуре +35 ^oC: от 30 до 80 %;

• - диапазон атмосферного давления: от 97,3 до 105,3 кПа.

• ³⁾ Значения НКПР в соответствии с ГОСТ 31610-20-1-2020.

• ⁴⁾ Сх - значение объемной доли определяемого компонента на входе газоанализатора, %.

• ⁵⁾ Допускается поставка газоанализаторов с диапазонами измерений с верхней границей, отличающейся от указанной в таблице, но ее не превышающей. Пределы допускаемой основной абсолютной погрешности в таком случае выражаются формулой

А_о =± (а + 0,05 • C ) ,

где   a = 0,01 • Св, Св - верхний предел диапазона измерений объемной доли определяемого

компонента, %.

Определяемый компонент

Диапазон измерений довзры-воопасных концентраций,¹⁾ % НКПР³⁾

Пределы допускаемой основной абсолютной погрешности²⁾, % НКПР

метан (CH4)

От 0 до 50

±5

пропан (C3H8)

От 0 до 50

±5

изобутан (И-С4Н10)

От 0 до 50

±5

пентан (C5H12)

От 0 до 50

±5

циклопентан (C5H10)

От 0 до 50

±5

гексан (СбНи)

От 0 до 50

±5

гептан (C7H16)

От 0 до 50

±5

метиловый спирт (CH3OH)

От 0 до 50

±5

этиловый спирт (C2H5OH)

От 0 до 50

±5

этилен (C2H4)

От 0 до 50

±5

толуол (С7Н8)

От 0 до 50

±5

бензол (СбНб)

От 0 до 50

±5

ацетон (СН3СОСН3)

От 0 до 50

±5

этилацетат (C4H8O2)

От 0 до 50

±5

1,2-дихлорэтан (C2H4CI2)

От 0 до 50

±5

изопентан (u-C5H12)

От 0 до 50

±5

стирол (C8H8)

От 0 до 50

±5

ацетилен (C2H2)

От 0 до 50

±5

аммиак (NH3)

От 0 до 50

±5

1,3-бутадиен (C4H6)

От 0 до 50

±5

1-бутен (C4H8)

От 0 до 50

±5

циклопентан (C5H10)

От 0 до 50

±5

циклопропан (C3H6)

От 0 до 50

±5

этан (С2Н6)

От 0 до 50

±5

водород (H2)

От 0 до 50

±5

изооктан (u-C8H18)

От 0 до 50

±5

пропилен (C3H6)

От 0 до 50

±5

¹⁾ Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.

²⁾ В нормальных условиях эксплуатации для газовых сред, содержащих только один опре-

деляемый компонент:

- диапазон температуры окружающей среды: от +15 до +25 ^oC;

- диапазон относительной влажности окружающей среды при температуре +35 ^oC: от 30 до

80 %;

- диапазон атмосферного давления: от 97,3 до 105,3 кПа

³⁾ Значения НКПР в соответствии с ГОСТ 31610-20-1-2020.

Определяемый компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли

Пределы допускаемой основной абсолютной погрешности ¹⁾

Назначе_ние ³⁾

озон (Оз)

От 0 до 0,1 млн^-1

От 0 до 0,1 млн^-1

±0,03 млн^-1

А

От 0 до 1 млн^-1

От 0 до 1,0 млн^-1

±0,1 млн^-1

А

диоксид азота (NO2)

От 0 до 2 млн^-1

От 0 до 2 млн^-1

±0,3 млн^-1

К

От 0 до 10 млн^-1

От 0 до 10 млн^-1

±(0,1+0,10-Сх)

млн^{-1 2)}

А

От 0 до 200 млн^{-1 4)}

От 0 до 200 млн^-1

±(2+0,10-Сх) млн^-

1

А

оксид азота (NO)

От 0 до 10 млн^-1

От 0 до 10 млн^-1

±1,5 млн^-1

А

От 0 до 50 млн^-1

От 0 до 50 млн^-1

±(0,5+0,10-Сх)

млн^-1

А

От 0 до 100 млн^{-1 4)}

От 0 до 100 млн^-1

±(1,0+0,10-Сх)

млн^-1

А

оксид углерода (CO)

От 0 до 20 млн^-1

От 0 до 20 млн^-1

±5 млн^-1

А

От 0 до 150 млн^-1

От 0 до 150 млн^-1

±(1,5+0,10-Сх)

млн^-1

К

От 0 до 400 млн^{-1 4)}

От 0 до 400 млн^-1

±(4,0+0,10-Сх)

млн^-1

А

диоксид серы (SO2)

От 0 до 10 млн^-1

От 0 до 10 млн^-1

±(0,1+0,10-Сх)

млн^-1

К

От 0 до 100 млн^{-1 4)}

От 0 до 100 млн^-1

±(1,0+0,10-Сх)

млн^-1

А

хлористый водород (HCl)

От 0 до 5 млн^-1

От 0 до 5 млн^-1

±0,5 млн^-1

К

От 0 до 15 млн^-1

От 0 до 15 млн^-1

±1,0 млн^-1

А

хлор (CI2)

от 0 до 1 млн^{-1 3)}

от 0 до 1 млн^-1

±0,1 млн^-1

К

от 0 до 3 млн^{-1 3)}

от 0 до 3 млн^-1

±(0,1+0,10-Сх)

млн^-1

А

от 0 до 20 млн^{-1 4)}

от 0 до 20 млн^-1

±(0,2+0,10-Сх)

млн^-1

А

сероводород (H2S)

от 0 до 10 млн^-1

от 0 до 10 млн^-1

±1,0 млн^-1

К

от 0 до 30 млн^-1

от 0 до 30 млн^-1

±(0,3+0,10-Сх)

млн^-1

К

от 0 до 500 млн^{-1 4)}

от 0 до 500 млн^-1

±(5+0,10-Сх)

млн^-1

А

аммиак (NH3)

от 0 до 20 млн^-1

от 0 до 20 млн^-1

±2,5 млн^-1

А

от 0 до 75 млн^-1

от 0 до 75 млн^-1

±(0,8+0,10-Сх)

млн^-1

К

от 0 до 200 млн^-1

от 0 до 200 млн^-1

±(2+0,10^Сх) млн^-1

К

от 0 до 2000 млн^-1

от 0 до 2000 млн^-1

±(20+0,10^Сх) млн^-1

А

фтористый водород (HF)

от 0 до 9 млн^-1

от 0 до 9 млн^-1

±0,9 млн^-1

А

кислород (О2)

от 0 до 25 %

от 0 до 25 %

±1,3 % об.д.

В

от 0 до 30 %

от 0 до 30 %

±1,5 % об.д.

В

Определяемый компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли

Пределы допускаемой основной абсолютной погрешности ¹⁾

Назначе_ние ³⁾

водород (H2)

от 0 до 2000 млн^-1

от 0 до 2000 млн^-1

±(20+0,10^Сх)

млн^-1

В

от 0 до 4000 млн^{-1 4)}

от 0 до 4000 млн^-1

±(40+0,10^Сх) млн^-1

В

уксусная    кислота

(C2H4O2)

от 0 до 20 млн^-1

от 0 до 20 млн^-1

±2,0 млн^-1

А

арсин (ASH3)

от 0 до 0,3 млн^-1

от 0 до 0,3 млн^-1

±0,05 млн^-1

А

бром (ВГ2)

от 0 до 3 млн^-1

от 0 до 0,3 млн^-1

±0,3 млн^-1

А

дисульфид углерода (CS2)

от 0 до 100 млн^-1

от 0 до 100 млн^-1

±5 млн^-1

А

карбонил сульфид (COS)

от 0 до 100 млн^-1

от 0 до 100 млн^-1

±5 млн^-1

А

от 0 до 2000 млн^{-1 4)}

от 0 до 2000 млн^-1

±(20+0,10^Сх) млн^-1

А

этилен (C2H4)

от 0 до 200 млн^-1

от 0 до 200 млн^-1

±10 млн^-1

В

от 0 до 2000 млн^-1

от 0 до 2000 млн^-1

±100 млн^-1

В

этанол (CH5OH)

от 0 до 50 млн^-1

от 0 до 50 млн^-1

±5 млн^-1

В

метилацетат

(C3H6O2)

от 0 до 200 млн^-1

от 0 до 200 млн^-1

±10 млн^-1

К

этиленоксид (C2H4O)

от 0 до 30 млн^-1

от 0 до 30 млн^-1

±1,5 млн^-1

А

от 0 до 100 млн^{-1 4)}

от 0 до 100 млн^-1

±(1+0,10-Сх)

млн^-1

А

этилмеркаптан (C2H6S)

от 0 до 50 млн^-1

от 0 до 50 млн^-1

±3 млн^-1

А

формальдегид

(CH2O)

от 0 до 10 млн^-1

от 0 до 10 млн^-1

±1,5 млн^-1

А

цианистый водород (HCN)

от 0 до 30 млн^-1

от 0 до 30 млн^-1

±1,5 млн^-1

А

изопропанол     (i-

C3H7OH)

от 0 до 50 млн^-1

от 0 до 50 млн^-1

±2,5 млн^-1

К

от 0 до 100 млн^{-1 4)}

от 0 до 100 млн^-1

±(1+0,10-Сх)

млн^-1

К

метиловый   спирт

(CH3OH)

от 0 до 50 млн^-1

от 0 до 50 млн^-1

±(0,5+0,10-Сх)

млн^-1

К

от 0 до 100 млн^{-1 4)}

от 0 до 100 млн^-1

±(1+0,10-Сх)

млн^-1

К

монометиламин

(CH5N)

от 0 до 100 млн^-1

от 0 до 100 млн^-1

±5 млн^-1

А

метилмеркаптан

(CH3SH)

от 0 до 50 млн^-1

от 0 до 50 млн^-1

±2,5 млн^-1

А

фенол (C6H6O)

от 0 до 15 млн^-1

от 0 до 15 млн^-1

±2,0 млн^-1

А

от 0 до 100 млн^-1

от 0 до 100 млн^-1

±15 млн^-1

А

фосген (COCI2)

от 0 до 1 млн^-1

от 0 до 1 млн^-1

±0,1 млн^-1

А

фосфин (PH3)

от 0 до 1 млн^-1

от 0 до 1 млн^-1

±0,1 млн^-1

А

изопропилмеркаптан

C-C3H7SH)

от 0 до 50 млн^-1

от 0 до 50 млн^-1

±2,5 млн^-1

А

пропилмеркаптан

(C3H7SH)

от 0 до 100 млн^-1

от 0 до 100 млн^-1

±5 млн^-1

А

моносилан (SiH4)

от 0 до 15 млн^-1

от 0 до 15 млн^-1

±1 млн^-1

А

Определяемый компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли

Пределы допускаемой основной абсолютной погрешности ¹⁾

Назначе

_ние ³⁾

хлорид     кремния

(SiCl4)

от 0 до 15 млн^-1

от 0 до 15 млн^-1

±1 млн^-1

А

триметиламин (C3H9N)

от 0 до 100 млн^-1

от 0 до 100 млн^-1

±5 млн^-1

А

винилхлорид (C2H3CI)

от 0 до 30 млн^-1

от 0 до 30 млн^-1

±1,5 млн^-1

А

• ¹⁾ В нормальных условиях эксплуатации:

• - диапазон температуры окружающей среды: от +15 до +25 ^oC;

• - диапазон относительной влажности окружающей среды при температуре +35 ^oC: от 30 до 80 %;

• - диапазон атмосферного давления: от 97,3 до 105,3 кПа

• ²⁾ Сх - значение объемной доли определяемого компонента на входе газоанализатора, млн^-1.

• ³⁾ В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК или в диапазоне измерений менее 05 ПДК).

• ⁴⁾ Допускается поставка газоанализаторов с диапазонами измерений с верхней границей, отличающейся от указанной в таблице, но не больше ее. Пределы допускаемой основной абсолютной погрешности в таком случае выражаются формулой

Л о =± (а + 0,10 - Св),

где    a = 0,01- Св ; Св - верхний предел диапазона измерений объемной доли определя

емого компонента, %.

Определяемый компонент

Диапазон   измерений

объемной доли

Пределы допускаемой погрешности ¹⁾

абсолютной

относительной

оксид углерода (CO)

От 0 до 17 млн^-1 включ. Св. 17 до 150 млн^-1

±4 млн^-1

±24 %

диоксид серы (SO2)

От 0 до 4 млн^-1 включ.

Св. 4 до 10 млн^-1

±0,7 млн^-1

±18 %

хлористый водород (HCl)

От 0 до 5 млн^-1

±0,7 млн^-1

-

сероводород (H2S)

От 0 до 10 млн^-1

±1,3 млн^-1

-

От 0 до 8 млн^-1 включ. Св. 8 до 30 млн^-1

±1,5 млн^-1

±19 %

аммиак (NH3)

От 0 до 30 млн^-1 включ. Св. 30 до 75 млн^-1

±5 млн^-1

±17 %

От 0 до 30 млн^-1 включ. Св. 30 до 200 млн^-1

±7 млн^-1

±24 %

диоксид азота (NO2)

от 0 до 2 млн^-1

±0,34 млн^-1

хлор (CI2)

от 0 до 1 млн^-1

±0,11 млн^-1

метилацетат (C3H6O2)

от 0 до 200 млн^-1

±11 млн^-1

изопропанол (PC3H7OH)

от 0 до 50 млн^-1

±3 млн^-1

от 0 до 100 млн^-1

±3,5 млн^-1

Определяемый компонент

Диапазон   измерений

объемной доли

Пределы допускаемой погрешности ¹⁾

абсолютной

относительной

метиловый спирт (CH3OH)

от 0 до 50 млн^-1

±2 млн^-1

-

от 0 до 100 млн^-1

±2,5 млн^-1

-

¹⁾ Значения погрешности установлены для следующих условиях эксплуатации:

• - температура окружающей среды (20±10) ^oC;

• - относительная влажность от 5 до 99 %;

• - атмосферное давление 94,0 до 108,6 кПа;

• - сопутствующие компоненты (перечень согласно таблице 4) не более 0,5^ПДК.

Наименование характеристики

Значение

Предел допускаемого времени установления показаний по уровню 0,9 (Т0,9д), с:

- GIR-3000-L

15

- GTD-2000-Ex-L

20

- GTD-2000-Tx-L

45

Предел допускаемой вариации показаний газоанализатора, в долях от предела

0,5

допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности:

- GIR-3000-L

±0,2

- GTD-2000-Ex-L

±0,5

- GTD-2000-Tx-L

±0,5

Пределы допускаемой дополнительной погрешности газоанализатора при изменении атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной приведенной погрешности

±0,2

Пределы допускаемого изменения показаний газоанализатора за 8 ч непре-

±0,5

рывной работы, в долях от пределов допускаемой основной погрешности

Время прогрева газоанализаторов, мин, не более

30

Наименование характеристики

Значение

Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В

от 18 до 31

Электрический ток, потребляемый газоанализатором при напряжении 24 В, мА, не более:

- GIR-3000-L

400

- GTD-2000-Ex-L

200

- GTD-2000-Tx-L

150

Габаритные размеры газоанализатора, мм не более: - GIR-3000-L:

- длина

110

- ширина

156

- высота

322

- GTD-2000-Ex-L, GTD-2000-Tx-L:

- длина

110

- ширина

136

- высота

166

Наименование характеристики

Значение

Масса, кг, не более:

- GIR-3000-L

3,0

- GTD-2000-Ex-L, GTD-2000-Tx-L

1,5

Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты:

- GTD-2000-Ex-L

1Ex d IIC T6..T4

- GIR-3000-L, GTD-2000-Tx-L

Gb

1Ex d IIC T6/T4 Gb

Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015

IP67

Средняя наработка до отказа, ч:

- GIR-3000-L

35 000

- GTD-2000-Ex-L

30 000

- GTD-2000-Tx-L

25 000

Средний срок службы, лет

- GIR-3000-L

10

- GTD-2000-Ex-L

8

- GTD-2000-Tx-L

8

Рабочие условия эксплуатации

- диапазон температуры окружающей и анализируемой сред, ^oC

от -60 до +60

- относительная влажность при температуре 25 ^oC, %

- GIR-3000-L

от 0 до 99

- GTD-2000-Ex-L, GTD-2000-Tx-L

от 5 до 99

- диапазон атмосферного давления, кПа

от 90 до 110
