Номер по Госреестру СИ: 85492-22
85492-22 Трансформаторы тока
(AB12)
Назначение средства измерений:
Трансформаторы тока AB12 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 18.05.2022
Срок свидетельства -
Номер записи - 187565
ID в реестре СИ - 1399567
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АВ12,
Производитель
Изготовитель - Фирма "ALCE Elektrik Sanayi ve Ticaret A.S."
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1117 от 2022.05.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
№704 от 2024.03.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансформаторы тока (AB12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ALCE Elektrik Sanayi ve Ticaret A.S."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28579-05 |
Трансформаторы напряжения, VF-36 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
4 года | |
|
28580-05 |
Трансформаторы тока, AB-36 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
4 года | |
|
34794-07 |
Трансформаторы тока, AB12 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
4 года | |
|
34795-07 |
Трансформаторы напряжения, VB12 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
4 года | |
|
37380-08 01.04.2013 |
Трансформаторы напряжения, VB12-MR (4MR12) Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
37385-08 01.04.2013 |
Трансформаторы тока, AB12-MA (4MA72) Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
38150-08 01.08.2013 |
Трансформаторы тока, KA-130/150/160/180 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
38355-08 01.08.2013 |
Трансформаторы тока, TOROID Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
38851-08 |
Трансформаторы тока, ADB80 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
38888-08 |
Трансформаторы напряжения, VK 36 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
38889-08 |
Трансформаторы тока, AK 36 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
40701-09 |
Трансформаторы напряжения, AB17-MA Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
41565-09 01.11.2014 |
Трансформаторы напряжения, VB12, VB12-MR, VBF12, VB36 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
41566-09 01.11.2014 |
Трансформаторы тока, AB12, AB36 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
44216-10 01.04.2015 |
Трансформаторы тока, RING-CORE Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
45785-10 |
Трансформаторы тока, АВ17-МА Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
46293-10 |
Трансформаторы тока, TOROID Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
46529-11 |
Трансформаторы тока, CT Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
46563-11 |
Трансформаторы тока, AB24-2 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
47120-11 |
Трансформаторы тока, ADB120 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
57101-14 |
Трансформаторы напряжения, VB12 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
58146-14 18.08.2019 |
Трансформаторы напряжения, VB (4MR) Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
8 лет |
|
58147-14 18.08.2019 |
Трансформаторы тока, BCT Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
8 лет |
|
58148-14 18.08.2019 |
Трансформаторы тока, KA, KAT Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
8 лет |
|
58149-14 18.08.2019 |
Трансформаторы тока, AB (4MA) Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
8 лет |
|
59024-14 12.11.2019 |
Трансформаторы тока, AB12 (4MA72), AB24 (4MA74), AB36 (4MA76) Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
8 лет |
|
69690-17 |
Трансформаторы тока, ADS100 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ |
4 года |
|
73613-18 |
Трансформаторы тока, ADS100 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
8 лет |
|
76528-19 |
Трансформаторы тока, ADB127 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
4 года |
|
77040-19 23.12.2024 |
Трансформаторы тока, КА, КАТ Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
4 года |
|
77038-19 23.12.2024 |
Трансформаторы тока, AD Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
8 лет |
|
77037-19 23.12.2024 |
Трансформаторы напряжения, VB (4MR) Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
8 лет |
|
77035-19 23.12.2024 |
Трансформаторы тока, АВ (4МА/4МВ) Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
8 лет |
|
77224-20 16.01.2025 |
Трансформаторы тока, ВСТ Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
8 лет |
|
80696-20 |
Трансформаторы тока, TOROID Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
4 года |
|
85492-22 |
Трансформаторы тока, AB12 Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
4 года |
|
85688-22 |
Трансформаторы напряжения, 4MR12 PFK Фирма "ALCE Elektrik Sanayi ve Ticaret A.S." (ТУРЦИЯ ) |
ОТ МП |
4 года |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Трансформаторы тока (AB12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПК" (RA.RU.313336) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Трансформаторы тока (AB12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Изготовитель
Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", ТурцияАдрес: Ramazanoglu Mahallesi Transtek Cad. No: 6 P.K. 34906 Pendik/Istanbul, Turkey Телефон: +90 216 585 42 00
Факс: +90 216 378 26 43
Web-сайт: www.alce-elektrik.com.tr
E-mail: info@alce-elektrik.com.tr
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы тока представляют собой однофазные трансформаторы опорного типа с литой изоляцией. Первичная и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и создает «корпус» трансформатора. Выводы первичной обмотки расположены на верхнем торце трансформаторов и выполнены в виде контактных площадок для подключения токоведущих шин. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока AB12 зав. № 04593, 04594, 04595.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

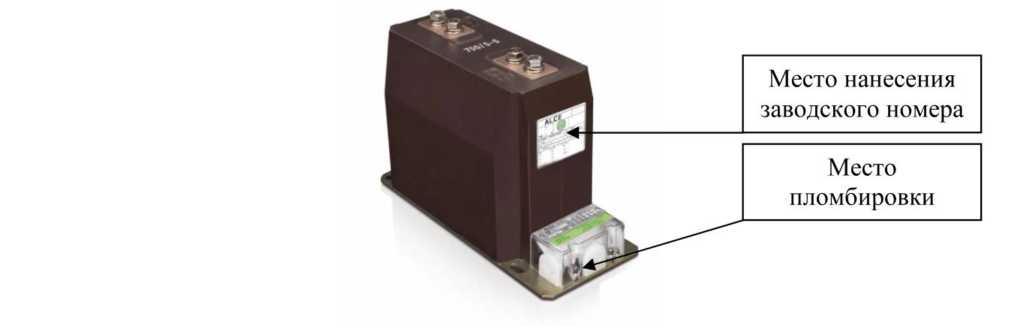

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
