Номер по Госреестру СИ: 85490-22
85490-22 Смарт-зонды
(ТЕХНО-АС)
Назначение средства измерений:
Смарт-зонды ТЕХНО-АС (далее — смарт-зонды) предназначены для измерений температуры жидких, сыпучих, газообразных сред, температуры поверхности твердых тел, измерений относительной влажности газообразных неагрессивных сред, а также, измерений атмосферного давления в диапазоне наземных условий, с применением устройств на ОС Android.
Внешний вид.
Смарт-зонды
Рисунок № 1
Внешний вид.
Смарт-зонды
Рисунок № 2
Внешний вид.
Смарт-зонды
Рисунок № 3
Внешний вид.
Смарт-зонды
Рисунок № 4
Внешний вид.
Смарт-зонды
Рисунок № 5
Внешний вид.
Смарт-зонды
Рисунок № 6
Внешний вид.
Смарт-зонды
Рисунок № 7
Внешний вид.
Смарт-зонды
Рисунок № 8
Внешний вид.
Смарт-зонды
Рисунок № 9
Внешний вид.
Смарт-зонды
Рисунок № 10
Программное обеспечение
Программное обеспечение (ПО) смарт-зондов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в микропроцессоре внутри корпуса прибора. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные встроенного ПО для смарт-зондов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО смарт-зондов
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
Цифровой идентификатор программного обеспечения |
недоступен |
Автономное ПО для устройства на операционной системе Android используется для приема измеренных значений со смарт-зондов и для дальнейшего отображения, обработки и сохранения, а также для настройки смарт-зондов.
Автономное ПО устанавливается из магазина приложений Google Play.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации на прибор типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3.6 Руководства по эксплуатации смарт-зондов СЗ ТА.000 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к смарт-зондам ТЕХНО-АСГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «НПО ТЕХНО-АС»(ООО «НПО ТЕХНО-АС»)
ИНН 5022005435
Юридический адрес: 140408, Московская обл., г. Коломна,
ул. Октябрьской революции, 406
Почтовый адрес: 140408, Московская обл., г. Коломна,
ул. Октябрьской революции, 406
Телефон: +7 (496) 615-13-59, +7 (496) 613-51-47, +7 (496) 615-48-07
Web-сайт: www.technoac.ru
E-mail: npo@technoac.ru
Изготовители Общество с ограниченной ответственностью «НПО ТЕХНО-АС»
(ООО «НПО ТЕХНО-АС»)
ИНН 5022005435
Юридический адрес: 140408, Московская обл., г. Коломна,
ул. Октябрьской революции, 406
Почтовый адрес: 140408, Московская обл., г. Коломна,
ул. Октябрьской революции, 406
Телефон: +7 (496) 615-13-59, +7 (496) 613-51-47, +7 (496) 615-48-07
Web-сайт: www.technoac.ru
E-mail: npo@technoac.ru
Общество с ограниченной ответственностью «ТД ТЕХНО-АС» (ООО «ТД ТЕХНО-АС») ИНН 7743367795
Юридический адрес: 125493, г. Москва, ВН. ТЕР. г. Муниципальный округ Гловинский, ул. Смольная д. 2, этаж 5, помещ. 5, ком. 5, офис А2Б
Почтовый адрес: 140402, Московская обл. г. Коломна, а/я 85, ООО «ТД ТЕХНО-АС»
Телефон: +7 (499) 226-17-42
Web-сайт: http://td-technoac.ru
E-mail: marketing@td-technoac.ru
Принцип действия смарт-зондов основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков) и передачей расчетных значений по радио-протоколу BLE (Bluetooth Low Energy) с несущей частотой 2,4 ГГц, на устройство с установленной программой ThermoMonitor, на операционной системе Android. Программа ThermoMonitor, обрабатывает полученные данные и отображает их на дисплее Android-устройства.
Принцип измерения температуры основан на зависимости электрического сопротивления датчика от измеряемой температуры, а так же на зависимости электрического напряжения от измеряемой температуры.
Принцип измерения относительной влажности основан на изменении электрической емкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влагочувствительного слоя.
Принцип измерения атмосферного давления основан на пьезорезистивным преобразовании давления.
Смарт-зонды представляют собой переносные многофункциональные микропроцессорные приборы и состоят из электронного блока с автономным питанием, размещенного в пластиковом корпусе, и измерительных датчиков различного назначения и конструкции. В качестве первичных преобразователей температуры в измерительных зондах используются термопреобразователи сопротивления (ТС) с НСХ по ГОСТ 6651-2009, преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.585-2001. В качестве первичных преобразователей влажности используются датчики влажности емкостного типа. Электронный блок состоит из микропроцессора, аналого-цифрового преобразователя, литийполимерного аккумулятора, разъема micro-USB для зарядки, тактовой кнопки управления, светодиодного индикатора. В некоторых модификациях доступно использование флеш-памяти, для использования смарт-зонда в качестве измерительного регистратора.
Смарт-зонды изготавливаются в 65 различных модификациях.
Условное обозначение модификации смарт-зондов приведено ниже.
Смарт зонд __.__ __ __
a b c d
a - тип зонда:
-
- смарт-зонд погружаемый (СЗПГ)
-
- смарт-зонд погружаемый усиленный (СЗ11ГУ)
-
- смарт-зонд воздушный (СЗВ)
-
- смарт-зонд воздушный высокоточный (СЗВВ)
-
- смарт-зонд поверхностный (СЗПВ)
-
- смарт-зонд поверхностный высокоточный (СЗПВТ)
-
- смарт-зонд поверхностный высокотемпературный (СЗПВВ)
-
- смарт-зонд поверхностный магнитный (СЗПМ)
-
- смарт-зонд для подключения внешнего термоэлектрического преобразователя (СЗВТ, СЗВТП)
-
- смарт-зонд относительной влажности и температуры (СЗВЛ, СЗВЛП)
-
- смарт-зонд давления атмосферного (СЗДА, СЗДАП);
-
- смарт-зонд воздушный настенный (СЗВН);
-
- смарт-зонд относительной влажности и температуры настенный (СЗВЛН);
-
- смарт-зонд давления атмосферного и температуры настенный (СЗДАН);
-
- смарт-зонд микроклимата настенный (измерения давления атмосферного, температуры и влажности) (СЗМ);
- смарт-зонд для подключения внешнего термоэлектрического преобразователя настенный (СЗВТН);
b - длина рабочего элемента, мм (отсутствует в настенных смарт-зондах);
c - «М» - диаметр стержня 2 мм (индекс используется только в модификации зонда СЗПГ);
d - «П» - смарт-зонд со встроенной флеш-памятью для использования в качестве измерительного регистратора (отсутствие индекса - память отсутствует; настенные смарт-зонды СЗВН, СЗВЛН, СЗДАН, СЗМ, СЗВТН имеют изначально встроенную флеш-память без применения в маркировке буквы «П»).
Цветовая гамма смарт-зондов и форма ручки-держателя могут быть изменены по решению Изготовителя в одностороннем порядке.
Фотографии общего вида смарт-зондов представлены на рисунках 1-17.
Рисунок 1 - Общий
вид смарт-зондов погружаемых (СЗПГ, СЗПГП)

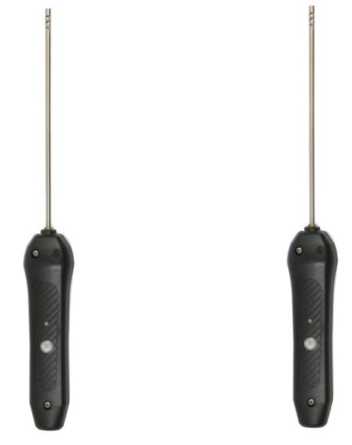

Рисунок 2 - Общий вид смарт-зондов воздушных (СЗВ, СЗВП)
Рисунок 4 - Общий вид
смарт-зондов погружаемый усиленный (СЗПГУ,
СЗПГУП)
Рисунок 3 - Общий вид смарт-зондов воздушных высокоточных (СЗВВ, СЗВВП)
Рисунок 6 - Общий вид смарт-зондов поверхностных (СЗПВ, СЗПВП)
Рисунок 7 - Общий вид смарт-зондов поверхностных высокоточных
(СЗПВТ, СЗПВТП)
Рисунок 5 - Общий
вид смарт-зондов погружаемых (СЗПГМ, СЗПГМП)
Рисунок 8 - Общий вид смарт-зондов поверхностных высокотемпературных (СЗПВВ, СЗПВВП)
Рисунок 9 - Общий вид смарт-зондов поверхностных магнитных (СЗПМ, СЗПМП)
Рисунок 10 - Общий вид смарт-зондов для подключения внешнего ТП (СЗВТ, СЗВТП)
Рисунок 11 - Общий вид смарт-зондов относительной влажности и температуры (СЗВЛ, СЗВЛП)
Рисунок 12 - Общий
вид смарт-зондов давления атмосферного (СЗДА, СЗДАП)
Рисунок 13 - Общий вид смарт-зондов воздушных настенных (СЗВН)
Рисунок 14 - Общий вид смарт-зондов относительной влажности и температуры настенный (СЗВЛН)
Рисунок 15 - Общий вид
смарт-зондов давления атмосферного и температуры настенный (СЗДАН)
Рисунок 16 - Общий вид смарт-зондов
микроклимата (измерения давления атмосферного, температуры и влажности) (СЗМ)
Рисунок 17 - Общий
вид смарт-зондов для подключения внешнего термоэлектрического преобразователя настенный (СЗВТН)
Заводской номер смарт-зондов наносится в виде наклейки на корпусе смарт-зонда. Конструкция смарт-зондов не предусматривает нанесение знака поверки на средство измерений. Пломбирование смарт-зондов указано на рисунках 18 и 19.

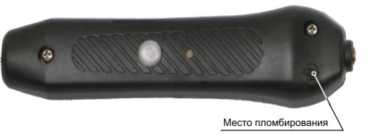

Рисунок 18 - Место пломбирования корпусов смарт-зондов (кроме настенных)

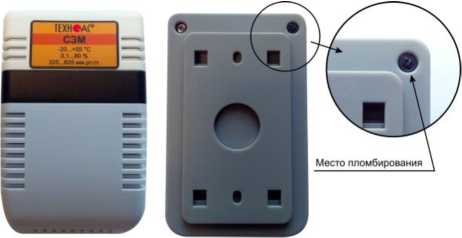

Рисунок 19 - Место пломбирования
настенных смарт-зондов
Таблица 10
Наименование |
Обозначение |
Количество |
Смарт-зонд ТЕХНО-АС |
в соответствии с заказом |
1 шт. |
Руководство по эксплуатации |
СЗ ТА.000 РЭ |
1 экз. |
Упаковка (1) |
- |
1 шт. |
Зарядное устройство (1) |
- |
1 шт. |
Кабель microUSB-USB (1) |
- |
1 шт. |
Примечание: (1) - поставляется по дополнительному заказу |
Метрологические и основные технические характеристики смарт-зондов приведены в таблицах 2-9.
Метрологические характеристики смарт-зондов в зависимости от назначения и типа приведены в таблицах 2-7.
Таблица 2
Тип смарт-зонда и обозначение |
Диапазон измерений температуры, °С |
Показатель тепловой инерции, с |
Пределы допускаемой основной погрешности измерений температуры |
Разрешающая способность, ОС | |
абсолютная, °С |
относительная, % | ||||
Погружаемые смарт-зонды | |||||
СЗПГ.150 СЗПГ.150П СЗПГУ.150 СЗПГУ.150П СЗПГ.150М СЗПГ.150МП |
от -40 до +200 |
6 |
±0,5 (от -40 до +100 °С включ.) |
±0,5 (св. +100 °С) |
0,01 |
СЗПГ.300 СЗПГ.300П СЗПГУ.300 СЗПГУ.300П |
от -40 до +300 |
6 |
±0,5 (от -40 до +100 °С включ.) |
±0,5 (св. +100 °С) |
0,01 |
СЗПГ.500 СЗПГ.500П СЗПГУ.500 СЗПГУ.500П СЗПГУ.1000 СЗПГУ.1000П СЗПГУ.1500 СЗПГУ.1500П |
от -40 до +600 |
6 |
±0,5 (от -40 до +100 °С включ.) |
±0,5 (св. +100 °С) |
0,01 |
Воздушные смарт-зонды | |||||
СЗВ.150 СЗВ.150П |
от -40 до +200 |
2 |
±0,5 (от -40 до +100 °С включ.) |
±0,5 (св. +100 °С) |
0,01 |
СЗВ.500 СЗВ.500П СЗВ.1000 СЗВ.1000П |
от -40 до +600 | ||||
Воздушные высокоточные смарт-зонды | |||||
СЗВВ.150 СЗВВ.150П |
от -40 до +200 |
2 |
±0,2 (св. 0 до +50 °С включ.) ±0,5 (от -40 до 0 °С включ. и св. +50 до +100 °С включ.) |
± 0,5 (св. +100 °С) |
0,01 |
Тип смарт-зонда и обозначение |
Диапазон измерений температуры, °С |
Показатель тепловой инерции, с |
Пределы допускаемой основной погрешности измерений температуры |
Разрешающая способность, ОС | |
абсолютная, °С |
относительная, % | ||||
Поверхностные смарт-зонды | |||||
СЗПВ.150 СЗПВ.150П СЗПВ.300 СЗПВ.300П СЗПВ.500 СЗПВ.500П СЗПВ.1000 СЗПВ.1000П |
от -40 до +250 |
10 |
±2 (от -40 до +100 °С включ.) |
± 2 (св. +100 °С) |
0,01 |
Поверхностные высокотемпературные смарт-зонды | |||||
СЗПВВ.300 СЗПВВ.300П СЗПВВ.500 СЗПВВ.500П СЗПВВ.1000 СЗПВВ.1000П |
от -40 до +500 |
10 |
±2 (от -40 до +100 °С включ.) |
±2 (св. +100 °С) |
0,01 |
Пове |
рхностные высокоточные смарт-зонды | ||||
СЗПВТ.150 СЗПВТ.150П СЗПВТ.300 СЗПВТ.300П СЗПВТ.500 СЗПВТ.500П |
от -40 до +250 |
10 |
±(0,6+0,01-t) (св. 0 до +50 °С включ.) ±2 ( от -40 до 0 °С включ. и св. +50 до +100 °С включ.) |
±2 (св. +100 °С) |
0,01 |
Поверхостные магнитные смарт-зонды | |||||
СЗПМ СЗПМП |
от -40 до +85 |
10 |
±2 |
- |
0,01 |
Воздушные настенные смарт-зонды | |||||
СЗВН |
от -20 до +55 |
- |
±0,5 |
- |
0,01 |
где t - измеряемая температура, °С. |
Таблица 3
Тип смарт-зонда и обозначение |
Диапазон измерений температуры, °С |
Диапазон измерений относительной влажности, % |
Показатель тепловой инерции, с |
Пределы допускаемой основной абсолютной погрешности измерений |
Разрешающая способность | ||
температуры, °С |
относительной влажности, % |
температуры, °С |
относительной влажности, % | ||||
Смарт-зонды относительной влажности и температуры | |||||||
СЗВЛ.90 СЗВЛ.90П СЗВЛ.150 СЗВЛ.150П СЗВЛ.500 СЗВЛ.500П СЗВЛ.1000 СЗВЛ.1000П |
от -20 до +85 |
от 0,1 до 100 |
5 |
±0,5 |
±3 |
0,01 |
0,01 |
Смарт-зонды относительной влажности и темпе |
ратуры настенные | ||||||
СЗВЛН |
от -20 до +55 |
от 0,1 до 80 |
- |
±0,5 |
±3 |
0,01 |
0,01 |
Таблица 4
Тип смарт-зонда и обозначение |
Диапазон измерений температуры, °С |
Диапазон измерений атмосферного давления, мм рт.ст. |
Пределы допускаемой основной абсолютной погрешности измерений |
Разрешающая способность | ||
температуры, °С |
атмосферного давления, мм рт.ст. | |||||
температуры, °С |
атмосферного давления, мм рт.ст. | |||||
СЗДА СЗДАП СЗДАН |
от -20 до +55 |
от 225 до 825 |
±2 |
±3 |
0,1 |
0,01 |
Таблица 5
Тип смарт-зонда и обозначение |
Диапазон измерений температуры, °С |
Диапазон измерений атмосферного давления, мм рт.ст. |
Диапазон измерений относительной влажности, % |
Пределы допускаемой основной абсолютной погрешности измерений |
Разрешающая способность | ||||
темпера-туры, °С |
атмосфер-ного давления, мм рт. ст. |
отно-ситель-ной влажности, % | |||||||
температуры, °С |
атмосферного давления, мм рт.ст. |
относительной влажности, % | |||||||
СЗМ |
от -20 до +55 |
от 225 до 825 |
от 0,1 до 80 |
±0,5 |
±3 |
±3 |
0,01 |
0,01 |
0,01 |
Таблица 6
Смарт-зонды СЗВТ(1), СЗВТП(1), СЗВТН(1) (для подключения внешнего термоэлектрического преобразователя) | |||
Тип внешнего термоэлектрического преобразователя |
Диапазон измерений температуры, °С |
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С (2, 3) |
Разрешающая способность, ОС |
L |
от -100 до +800 |
±0,5(1) |
0,01 |
К |
от -100 до +1300 | ||
В |
от +600 до +1800 | ||
R |
от 0 до +1600 | ||
S |
от 0 до +1600 | ||
Примечания:
|
Таблица 7
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной абсолютной погрешности измерений атмосферного давления, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °С включ.) в диапазоне от -20 до +55 °С на каждые 10 °С, от величин основных погрешностей |
±0,4 |
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °С включ.) в диапазоне от -20 до +55 °С на каждые 10 °С, от величин основных погрешностей |
±0,5 |
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °С включ.) в диапазоне от -20 до +55 °С на каждые 10 °С, от величин основных погрешностей |
±0,5 |
Общие технические характеристики настенных модификаций смарт-зондов приведены в таблице 8.
Таблица 8
Наименование характеристики |
Значение |
Внешнее напряжение питания постоянного тока, В |
от 4,5 до 5,5 |
Масса, г, не более |
210 |
Габаритные размеры корпуса (длинахширинахвысота), мм, не более |
110x70x44 |
Группа исполнения в зависимости от устойчивости и прочности к воздействию температуры и влажности окружающего воздуха в соответствии с ГОСТ Р 52931-2008 |
С4 |
Рабочие условия эксплуатации:
|
от -20 до +55 85 |
Средняя наработка до отказа, ч, не менее |
10000 |
Средний срок службы, лет, не менее |
3 |
Общие технические характеристики остальных модификаций смарт-зондов приведены в таблице 9.
Таблица 9
Наименование характеристики |
Значение |
Внешнее напряжение питания постоянного тока, В |
от 4,5 до 5,5 |
Габаритные размеры рукоятки (длинах ширинах высота), мм, не более |
135x35x28 |
Длина зонда (в зависимости от модификации), мм, не более: | |
- СЗПГ, СЗПГП |
150, 300, 500 |
- СЗПГУ, СЗПГУП |
150, 300, 500, 1000, 1500 |
- СЗПГМ, СЗПГМП |
150 |
- СЗВ, СЗВВ, СЗВП, СЗВВП |
150, 500, 1000 |
- СЗПВ, СЗПВП |
150, 300, 500, 1000 |
- СЗПВВ, СЗПВВП |
500, 1000 |
- СЗВЛ, СЗВЛП |
150, 500, 1000 |
Диаметр зонда (в зависимости от модификации), мм, не более: | |
- СЗПГ, СЗПГП |
4 |
- СЗПГУ, СЗПГУП |
6 |
- СЗПГМ, СЗПГМП |
2 |
- СЗВ, СЗВВ, СЗВП, СЗВВП |
4 |
- СЗПВ, СЗПВП |
6 |
- СЗПВВ, СЗПВВП |
6 |
- СЗВЛ, СЗВЛП |
6 |
Диаметр измерительной площадки зонда, мм, не более: - СЗПВ, СЗПВП |
26 |
- СЗПВВ, СЗПВВП |
28 |
- СЗПМ, СЗПМП |
28 |
Группа исполнения в зависимости от устойчивости и прочности к воздействию температуры и влажности окружающего воздуха в соответствии с ГОСТ Р 52931-2008 |
С4 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -20 до +55 |
- относительная влажность, %, не более |
95 |
Средняя наработка до отказа, ч, не менее |
10000 |
Средний срок службы, лет, не менее |
3 |
