Сведения о средстве измерений: 85579-22 Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 "Западно-Сибирская ТЭЦ-филиал АО "ЕВРАЗ ЗСМК"

Номер по Госреестру СИ: 85579-22
85579-22 Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 "Западно-Сибирская ТЭЦ-филиал АО "ЕВРАЗ ЗСМК"
(Обозначение отсутствует)

сертификация программного обеспечения

Общие сведения

Дата публикации - 18.05.2022
Срок свидетельства -
Номер записи - 187489
ID в реестре СИ - 1399485
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК")
Страна - РОССИЯ
Населенный пункт - Кемеровская обл., г. Новокузнецк
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_5 Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН»

Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.

Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№1192 от 2022.05.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 "Западно-Сибирская ТЭЦ-филиал АО "ЕВРАЗ ЗСМК" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80449-20

 Система измерительная автоматизированной системы управления технологическим процессом котла № 2 паровоздуходувной станции АО «ЕВРАЗ ЗСМК»,
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк) 		ОТ
МП 		1 год
80962-21

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии "Западно-Сибирская ТЭЦ-филиал АО "ЕВРАЗ ЗСМК",
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк) 		ОТ
МП 		4 года
82599-21

 Система измерительная автоматизированной системы управления технологическим процессом очистки сточных вод биохимической установки АО "ЕВРАЗ ЗСМК", Обозначение отсутствует
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк) 		ОТ
МП 		2 года
85579-22

 Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 "Западно-Сибирская ТЭЦ-филиал АО "ЕВРАЗ ЗСМК", Обозначение отсутствует
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк) 		ОТ
МП 		5 лет
87931-23

 Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т., Обозначение отсутствует
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк) 		ОТ
МП 		3 года
Отчет - OW_9 Владельцы средств измерений по группам СИ

Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Кто поверяет Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 "Западно-Сибирская ТЭЦ-филиал АО "ЕВРАЗ ЗСМК" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «КУЗБАССКИЙ ЦСМ»
(RA.RU.311469)		 РСТ
  • Нет модификации
    		•  2 0 2 0 2 0 2

    Стоимость поверки Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 "Западно-Сибирская ТЭЦ-филиал АО "ЕВРАЗ ЗСМК" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    ИС работает под управлением программного обеспечения (ПО) состоящего из следующих компонентов:

    • - SIMATIC WinCC 7 и разработанного на его основе программного проекта автоматизации WinCC «TG4». ПО SCADA (метрологически значимая часть ПО ИС) выполняет функцию отображения результатов измерений технологических параметров, сообщений, мнемосхем, основных параметров технологического процесса, сигналов сигнализации, а также передачи управляющих воздействий от оператора;

    • - STEP7 v. 5.5 и разработанного на его основе программного проекта автоматизации PLC «TG4». ПО контроллеров SIMATIC S7-300 (метрологически значимая часть ПО ИС) осуществляет автоматизированный сбор, передачу, обработку измерительной информации, обеспечивает работу блокировок, предупредительной и аварийной сигнализации.

    Защита от несанкционированного изменения параметров настроек измерительных каналов, алгоритмов измерений, преобразования и вычисления параметров метрологически значимой части ПО обеспечивается системой паролирования доступа к интерфейсу ПО. Идентификационные данные ПО ИС приведены в таблице 1.

    Помещение ГРЩЧ №1

    Площадка ТГЬ

    Частота Вращения ротора турбины

    внутренних цепей, SW1

    Profibus DP

    miniDIN

    Содержание водорода в картерах и шиновыводах генератора 1 шт.

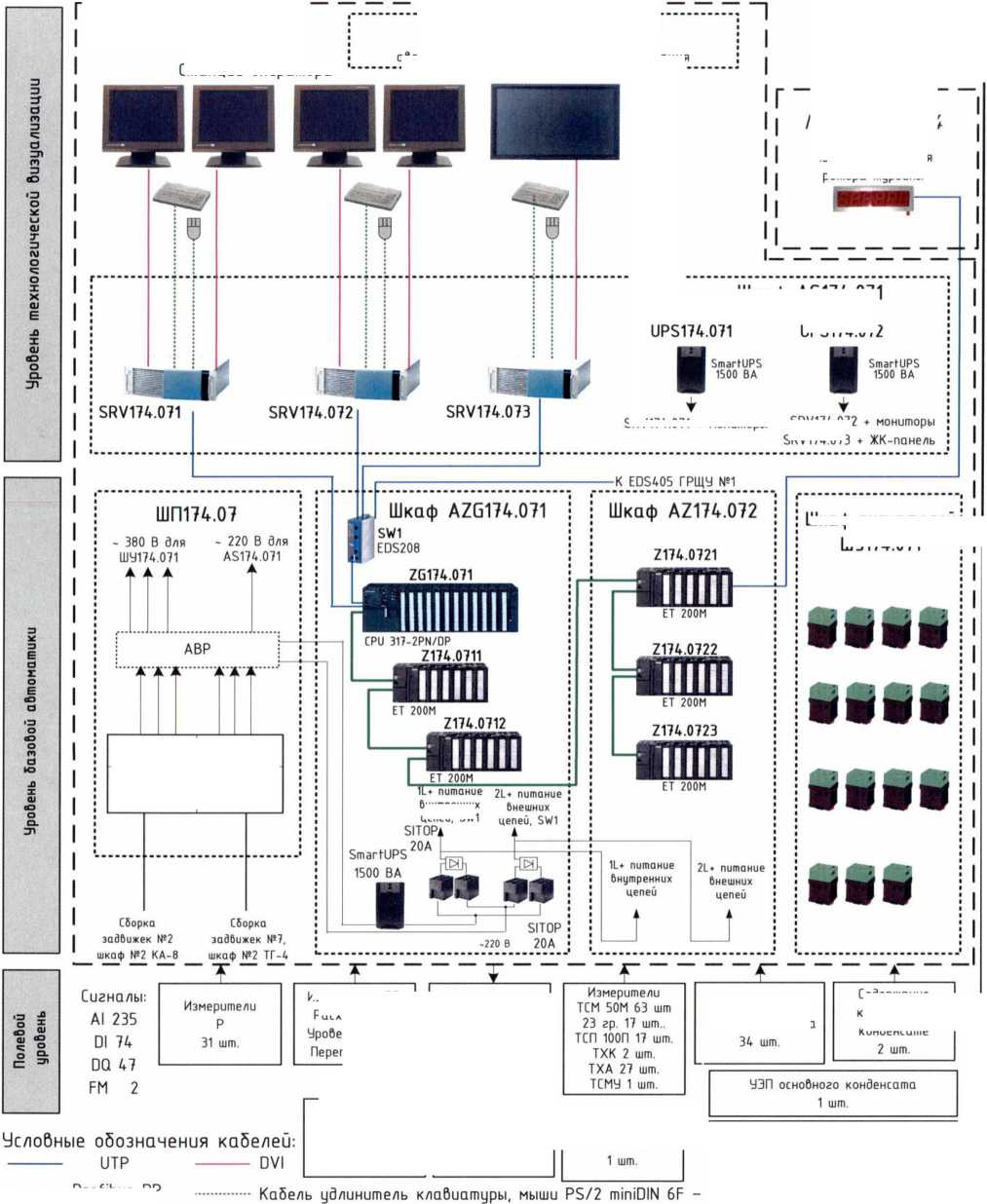

    Рисунок 1 - Структурная схема ИС АСУТП

    Станции оператора '

    Существующий пульт управления Звуковая и световая аварийная и предупредительная сигнализация

    Шкаф AS174.071

    SRV174.071 + мониторы

    UPS174.072

    SRV174.072

    SRV174.073

    Шкаф пускателей

    ШЧ174.071

    Фидер №1

    Фидер №2

    -380 В

    1 кат.

    -380 В

    1 кат.

    Измерители PD Расход 8 шт.

    ?нь 14 шт. пад 1 шт.

    Регулирующие клапаны 15 шт.

    Датчики

    Вибромониторинга

    Содержание сислорода В конденсате

    Частота

    Активная

    вращения

    мощность

    ротора турбины

    генератора

    2 шт.

    1 шт.

    Частота генератора

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Проект контроллера PLC: «TG4»

    Проект WinCC подсистемы визуализации: «TG4»

    Номер версии (идентификационный номер ПО)

    -

    Цифровой идентификатор ПО

    Для файла конфигурации проекта PLC «TG4»:

    \TG4_Real\ombstx\offline\00000001\BAUSTEIN.DBT ac09f27a0cc3c76949163f3d53e4ac83 \TG4_Real\ombstx\offline\00000001\SUBBLK.DBT d4981c5ae1cfc9770fb07333e314c442

    Для файла конфигурации проекта WinCC «TG4»: \TG4\TG4.mcp d1e2f63723b5e08ba23d7eeec239405b \TG4\TG4.mdf

    acf013 e42d017bb 1997fae 1e9a136223

    Алгоритм вычисления цифрового идентификатора ПО

    MD5

    Метрологические характеристики нормированы с учетом ПО контроллера. Уровень защиты

    ПО контроллера и ПО ИВК от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по классификации Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Принципы функционирования» документа РИЦ174.07-2022.ПС «Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 «Западно-Сибирская ТЭЦ-филиал АО «ЕВРАЗ ЗСМК». Паспорт».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к Системе измерительной автоматизированной системы управления технологическим процессом турбогенератора № 4 «Западно-Сибирская ТЭЦ-филиал АО «ЕВРАЗ ЗСМК».

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    Изготовитель

    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (АО «ЕВРАЗ ЗСМК»)
    ИНН 4218000951
    Адрес: 654043, Россия, Кемеровская область - Кузбасс, г. Новокузнецк, шоссе Космическое, 16
    Телефон: (3843) 59-59-00
    E-mail: zsmk@evraz.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области-Кузбассе» (ФБУ «Кузбасский ЦСМ»)
    Адрес: 654032, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Народная, д. 49 Юридический адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2 Телефон: (3843) 36-41-41
    E-mail: info@nf.kuzcsm.ru

    ИС АСУТП является средством измерений единичного производства.

    ИС АСУТП представляет собой многофункциональную трехуровневую систему с централизованным управлением и распределенной функцией измерений.

    • - 1-й уровень включает в себя измерительные модули ввода 6ES7 331-7^02-0АВ0 и 6ES7 331-7PF01-0AB0 из состава устройства распределенного ввода-вывода SIMATIC ET200, образующие измерительные каналы (ИК). По типу входного сигнала ИК разделяют на ИК унифицированного сигнала постоянного тока в диапазонах от 0 до 5 мА, от 4 до 20 мА, ИК сигнала с термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009 и ИК сигнала с термопар по ГОСТ Р 8.5852001.

    • - 2-й уровень включает в себя процессорный модуль сбора и обработки данных (CPU) CPU 317-2 PN/DP Simatic S7-300 6ES7317-2EK14-0AB0 регистрационный номер в Федеральном информационном фонде 15772-11.

    • - 3-й уровень представляет собой информационно-вычислительный комплекс (ИВК), состоящий из: серверов сбора и обработки данных, серверов визуализации технологического процесса автоматизированных рабочих мест, устройств сетевой коммуникации.

    Принцип действия ИС АСУТП основан на непрерывном измерении входных измерительных сигналов, их обработки, визуализации и выдачи управляющих сигналов.

    Первичные измерительные преобразователи (далее - ПИП, не входят в состав ИС АСУТП) преобразуют текущие значения параметров технологических процессов в унифицированные электрические сигналы силы постоянного тока от 0 до 5 мА и/или от 4 до 20 мА и/или сигналы по ГОСТ 6651-2009 и/или сигналы по ГОСТ Р 8.585-2001.

    ИС АСУТП осуществляет прием измерительных сигналов технологических процессов следующим образом:

    • - аналоговые электрические сигналы от ПИП поступают на входы измерительных модулей аналогового ввода. Модули осуществляет аналого-цифровое преобразование в цифровой код;

    • - CPU циклически опрашивает модули аналогового ввода, производит сбор и обработку данных в цифровом виде, осуществляет преобразование измеренных значений сигналов в значения физических величин;

    • - далее информация о значениях физических параметров технологического процесса в неизменном виде поступает на ИВК, где регистрируется в базах данных серверов и отображается на мнемосхемах, гистограммах и трендах в единицах физических величин.

    ИС АСУТП обеспечивает выполнение следующих функций:

    • - автоматизированное измерение, регистрация, обработка, контроль, хранение и отображение параметров технологического процесса;

    • - предупредительная и аварийная сигнализация при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;

    • - управление технологическим процессом в реальном масштабе времени;

    • - самодиагностика;

    • - автоматическое составление отчетов и рабочих (режимных) листов;

    • - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров;

    • - ведение журнала событий технических и программных средств;

    • - обеспечение единого времени компонентов системы.

    ИК ИС АСУТП имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. Структурная схема ИС АСУТП приведена на рисунке 1.

    Все компоненты ИС АСУТП размещаются в специализированных запираемых шкафах, размещенных в специальных помещениях, имеющие ограничение доступа.

    Пломбирование ИС АСУТП не предусмотрено. Знак поверки наносится на свидетельство о поверке.

    Нанесение заводского номера на ИС АСУТП не предусмотрено. Заводской номер указан в документе «РИЦ174.07-2022.ПС «Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 «Западно-Сибирская ТЭЦ-филиал АО «ЕВРАЗ ЗСМК». Паспорт».


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Модуль аналогового ввода

    6ES7 331-7KI ;02-(')АВ(.)

    22 шт.

    Модуль аналогового ввода

    6ES7 331-7PF01-0AB0

    15 шт.

    Контроллер программируемый

    SIMATIC S7-300

    CPU317-2PN/DP

    1 шт.

    Компьютер промышленного исполнения

    SRV174.071, SRV174.072,

    SRV174.073

    3 шт.

    Западно-Сибирская ТЭЦ-филиал АО «ЕВРАЗ ЗСМК» Котельный цех. Турбинный цех Замена оборудования АСУТП и КИП Котлоагрегатов №6-8, турбогенераторов № 6-7 и РОУ, ПДУ 1-й очереди. Подсистема «АСУТП ТУРБОГЕНЕРАТОРА № 6». Подсистема «АСУТП ТУРБОГЕНЕРАТОРА № 4». Руководство пользователя

    РИЦ174.04-ИЭ

    1 экз.

    Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 «Западно-Сибирская ТЭЦ-филиал АО «ЕВРАЗ ЗСМК». Паспорт

    РИЦ174.07-2022.ПС

    1 экз.


    Метрологические характеристики приведены в таблице 2, технические характеристики приведены в таблице 3.

    Таблица 2 - Метрологические характеристики измерительных каналов

    Измеряемые физические величины

    Тип сигнала

    Модуль ввода

    Контроллер

    Пределы допускаемой абсолютной погрешности

    Осевой сдвиг ротора турбины, прогиб ротора турбины, относительное расширение ротора, тепловое расширение, виброскорость технологических частей оборудования,частота генератора, положение клапана, положение сервомотора, положение синхронизатора, положение РДПО, положение РТПО, давление жидкости и газообразных сред, перепад давления "масло-водород", разрежение в конденсаторе, расход жидкости и газообразных сред, уровень жидкости, активная и реактивная мощность генератора, температура воздуха

    AI, от 4 до 20 мА

    6ES7 331-7KF02-0AB0 рег. № 66213-16

    Simatic S7-300

    6ES7317-2EK14-0AB0

    + (°'7 а    х

    “1100

    Содержание кислорода

    AI, от 0 до 5 мА

    6ES7 331-7KF02-0AB0 рег. № 66213-16

    Simatic S7-300

    6ES7317-2EK14-0AB0

    + (°‘7-а    х й

    Т\100

    Температура газообразных сред и технологических частей оборудования

    Л1ло

    ГОСТ Р 8.585-2001

    6ES7 331-7KF02-0AB0 рег. № 66213-16

    Simatic S7-300

    6ES7317-2EK14-0AB0

    ±1,1 °С

    Температура воздуха, жидкости, газообразных сред и технологических частей оборудования

    AI,

    по ГОСТ 6651-2009

    6ES7 331-7PF01-0AB0 рег. № 66213-16

    Simatic S7-300

    6ES7317-2EK14-0AB0

    ±1,0 °С

    Примечание- Xmax и Xmin - максимальное и минимальное значение диапазона измеряемой физической величины; * - абсолютная погрешность в единице измерения, соответствующая измеряемой физической величине.

    Таблица 3 - Основные технические характеристики ИС АСУТП

    Наименования характеристики

    Значение

    Параметры электрического питания:

    - напряжение переменного тока, В

    220±22

    - частота переменного тока, Гц

    50±0,4

    - напряжение постоянного тока, В

    24±2,4

    Параметры сигналов с измерительных преобразователей:

    - электрический ток (по ГОСТ 26.011-80), мА

    от 4 до 20; от 0 до 5

    - сигналы с ТС

    по ГОСТ 6651-2009

    - сигналы термопар

    по ГОСТ Р 8.585-2001

    Климатические условия эксплуатации

    определены документацией компонентов

    Надежность применяемых в ИС АСУТП компонентов

    определены документацией компонентов

    Средний срок службы, лет, не менее

    8

    ПО ИС АСУТП поддерживает синхронизацию с сервером точного времени, обеспечивая привязку времени полученных данных к национальной шкале координированного времени Российской Федерации UTC (SU) с погрешностью в пределах ±3 с.
