Номер по Госреестру СИ: 85331-22
85331-22 Трансформаторы напряжения
(VRQ3n/S2)
Назначение средства измерений:
Трансформаторы напряжения VRQ3n/S2 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

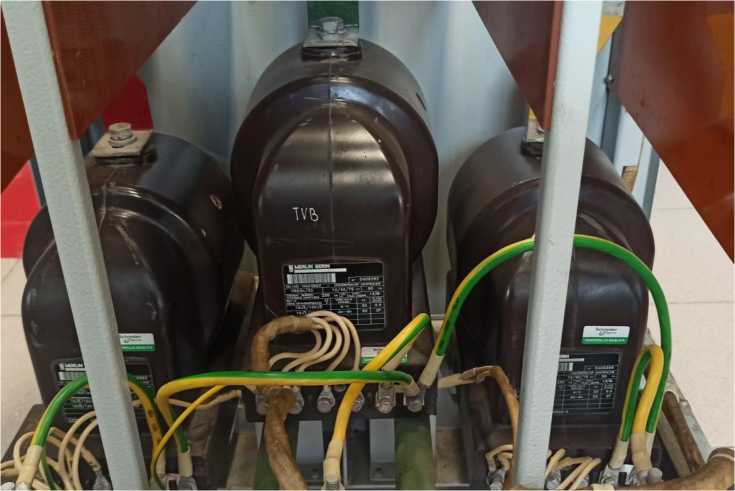

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации раздел 4.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения VRQ3n/S2ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ Р 8.832-2013 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «MERLIN GERIN», Франция
Адрес: place Robert Schumann, 5, 38050, Grenoble Cedex, France
Телефон: +33(0) 476576060
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Адрес: 630004, Российская Федерация, г. Новосибирск, проспект Димитрова, д. 4 Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60 E-mail: director@sniim.ru
Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции. Напряжение первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.
Трансформаторы напряжения имеют две вторичные обмотки (одна обмотка для измерений и одна для защиты). Высоковольтный вывод первичной обмотки расположен на верхней поверхности корпуса трансформаторов. Выводы вторичных обмоток и заземляемый вывод первичной обмотки выполнены в виде болтов и расположены в нижней части трансформаторов. К трансформаторам напряжения данного типа относятся трансформаторы напряжения VRQ3n/S2 с заводскими номерами: 0406301, 0406404, 0406383, 0406392, 0406399, 0406393, 0406400, 0406408, 0406385, 0406394, 0406398, 0406386.
Заводские номера нанесены на шильдик трансформаторов напряжения методом шелкографии.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.
Пломбирование корпуса трансформатора не предусмотрено.
Общий вид трансформаторов напряжения приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов напряжения
приведена в таблице 3.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор напряжения (заводские номера: 0406301, 0406404, 0406383, 0406392, 0406399, 0406393, 0406400, 0406408, 0406385, 0406394, 0406398, 040638б) |
VRQ3n/S2 |
12 шт. |
Паспорт |
- |
12 шт. |
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное первичное напряжение, В |
10000:^3 |
Номинальное напряжение вторичной обмотки (измерение), В |
100:^3 |
Номинальное напряжение вторичной обмотки (защита), В |
100:3 |
Класс точности вторичной обмотки (измерение) |
0,5 |
Класс точности вторичной обмотки (защита) |
3Р |
Номинальная мощность вторичной обмотки (измерение), В • А |
50 |
Номинальная вторичная нагрузка обмотки (защита), В^А |
50 |
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +1 до +35 |
