Номер по Госреестру СИ: 85282-22
85282-22 Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО «НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ» (далее - СИКГК) предназначена для измерений массы конденсата газвого деэтанизированного (КГД) прямым методом динамических измерений и показателей качества КГД на выходе из установки комплексной подготовки газа.
Внешний вид.
Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ"
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ"
Рисунок № 2
Общие сведения
Дата публикации - 19.04.2022
Срок свидетельства -
Номер записи - 187328
ID в реестре СИ - 1399008
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№978 от 2022.04.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70884-18 23.04.2029 |
Модули задатчики напряжения постоянного тока, МЗН Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
70935-18 23.04.2028 |
Преобразователи измерительные, МП-НЧ, МП-НЧ-2, МП-НИ-2 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года - для МП-НЧ, МП-НЧ-2; 4 года - для МП-НИ-2 |
|
79679-20 |
Установка пикнометрическая, ГКС-УП Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
79588-20 |
Система измерений количества и показателей качества нефти (СИКН) № 1521. Приемо-сдаточный пункт "АРКТИКГАЗ", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
79979-20 |
Система измерений количества и показателей качества конденсата газового нестабильного (деэтанизированного) в составе узла коммерческого учета конденсата газового нестабильного на УКПГ Северо-Уренгойского месторождения ЗАО "Нортгаз", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
79944-20 |
Система измерений количества и параметров газа на УПН "Восточный Ламбейшор" ООО "ЛУКОЙЛ-Коми", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
80870-20 |
Система измерений количества и показателей качества сырой нефти на ДНС-1 Нижне-Уратьминского месторождения, Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
82117-21 |
Установка поверочная передвижная на базе ультразвукового преобразователя расхода, ГКС-1 "При-камье" Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
81994-21 |
Система измерений количества и показателей качества нефтепродуктов № 1225 ООО "Транснефть - Порт Приморск", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
82350-21 |
Система автоматического контроля промышленных выбросов на источниках, КАСХ-1,2, КТО-600 ООО "Криогаз - Высоцк" Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
84109-21 |
Система измерений количества и показателей качества нефти № 1524, Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
84574-22 |
Система измерительная расхода, объема и энергосодержания природного газа для объекта "Обустройство Ево-Яхинского лицензионного участка. Линейные объекты", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
85272-22 |
Система измерений количества и показателей качества газа на объекте четвертого участка Ачимовских отложений Уренгойского НГКМ ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
85282-22 |
Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87199-22 |
Система измерений количества и показателей качества топливного газа на площадке концевых подогревателей конденсатопровода УКПГ-41 ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
87565-22 |
Система измерений количества и показателей качества конденсата газового нестабильного на объекте "Насосная станция подачи конденсата" на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО "Газпром добыча Уренгой", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87724-22 |
Установка поверочная, СПУ Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87963-23 |
Система измерений количества и показателей качества конденсата газового деэтанизированного Самбургского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88643-23 |
Установка поверочная передвижная, ГКС-1400 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88769-23 |
Система измерительная количества природного газа на ГРП НПЗ АО "ТАИФ-НК", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
90818-23 |
Система измерений количества и показателей качества нефти № 1520 на ПСП "Саханефть", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91226-24 02.02.2029 |
Анализаторы, МУЛЬТИСЕНС-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91755-24 |
Система измерений количества и показателей качества конденсата газового деэтанизированного СИКГК № 2 Уренгойского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
92155-24 |
Установка поверочная передвижная, ППУ Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 |
Стоимость поверки Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологические характеристики СИКГК указаны с учетом влияния программного обеспечения (ПО).
Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления, изменения конфигурации и иных преднамеренных изменений ПО и измеряемых (вычисляемых) данных. Наименование и идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Abak.bex |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
4069091340 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации системы типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «ГСИ. Масса конденсата газового деэтанизированного. Методика измерений системой измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского
нефтегазоконденсатного месторождения ООО «НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО «НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Постановление Привительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящийся у сфере государственного регулирования обеспечения единства измерений»
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)ИНН 7809022120
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а» Юридический адрес: 190005, Россия, г. Санкт-Петербург, проспект Московский, д. 19 Телефон (факс): +7 (843) 272-70-62 (+7 (843) 272-00-32)
E-mail: office@vniir.org
Принцип действия СИКГК основан на использовании прямого метода динамических измерений массы КГД с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу КГД по реализованному в нем алгоритму.
СИКГК представляет собой измерительную систему, спроектированную для конкретного объекта из компонентов серийного импортного и отечественного изготовления. Монтаж и наладка СИКГК осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГК и эксплуатационными документами ее компонентов.
СИКГК состоит из блока измерительных линий (БИЛ), блока контроля показателей качества КГД (БКК), блока сбора, обработки и передачи информации, блока рабочего эталона расхода. БИЛ состоит из четырех измерительных линий (трех рабочих и одной контрольнорезервной).
В составе СИКГК функционально выделены измерительные каналы (ИК) массы и массового расхода КГД, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКГК.
Заводской номер СИКГК нанесен на маркировочную табличку, размещенную перед входом в блок-бокс СИКГК.
Измерительные компоненты СИКГК, участвующие в измерениях массы КГД, контроле и измерениях показателей качества КГД, приведены в таблице 1.
Таблица 1 - Состав СИКГК
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion CMF300 (далее - СРМ) |
13425-01, 13425-06, 45115-16 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-05 |
|
Преобразователи измерительные 3144P |
14683-04, 14683-09, 56381-14 |
|
Преобразователи давления измерительные 3051 |
14061-99, 14061-04 |
|
Преобразователи плотности жидкости измерительные 7835 |
15644-01, 15644-06 |
|
Расходомер ультразвуковой UFM 3030 |
32562-06 |
|
Расходомер-счетчик ультразвуковой OPTISONIC 3400 |
57762-14 |
|
Влагомеры поточные модели L |
56767-14, 25603-03 |
|
Хроматограф газовый промышленный модели 700XA |
55188-13 |
|
Установка поверочная ВСР-М (далее - ПУ) |
18099-99 |
|
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) |
52866-13 |
|
Преобразователи измерительные серии HiD2000 |
18792-04 |
В состав СИКГК входят показывающие средства измерений давления и температуры КГД утвержденных типов.
Состав и технологическая схема СИКГК обеспечивают выполнение следующих функций:
-
- автоматические измерения массы и массового расхода КГД в рабочих диапазонах расхода, плотности, температуры и давления КГД;
-
- автоматические измерения плотности, температуры и давления КГД, объемного расхода КГД в БКК;
-
- автоматические измерения объемной доли воды в КГД;
-
- автоматическое определение компонентного состава КГД;
-
- поверка и контроль метрологических характеристик СРМ с применением ПУ в автоматизированном режиме;
-
- контроль метрологических характеристик рабочих СРМ с применением контрольнорезервного СРМ, применяемого в качестве контрольного, или ПУ в автоматизированном режиме;
-
- автоматический и ручной отбор проб КГД;
-
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного доступа, которое может повлиять на результат измерений, конструкцией СРМ, входящего в состав ИК массы и массового расхода КГД, предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на две свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на противоположных фланцах первичного измерительного преобразователя (датчика массового расхода) CMF 300 и пломбу, установленную на контровочной проволоке, охватывающей корпус электронного (измерительного) преобразователя СРМ.
Места установки пломб для защиты от несанкционированного доступа представлены на рисунках 1 и 2.
Место установки пломбы
Место установки пломбы

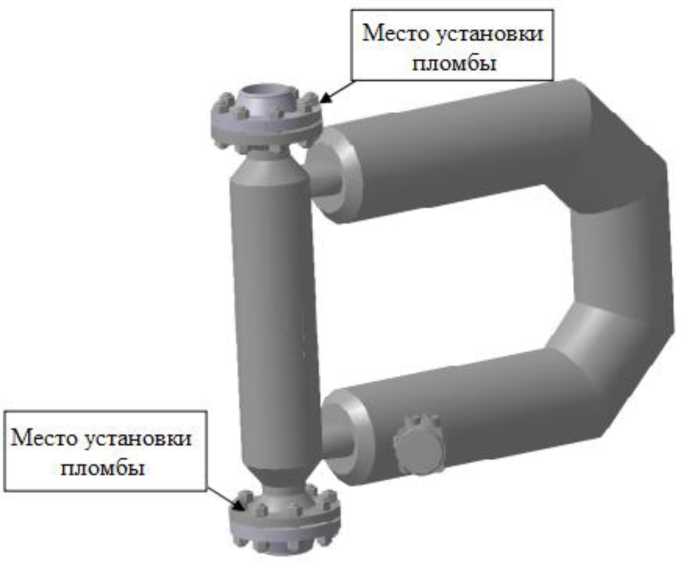

Рисунок 1 - Места установки пломб для защиты от несанкционированного доступа первичного измерительного преобразователя (датчика массового расхода) CMF 300.
Место установки пломбы

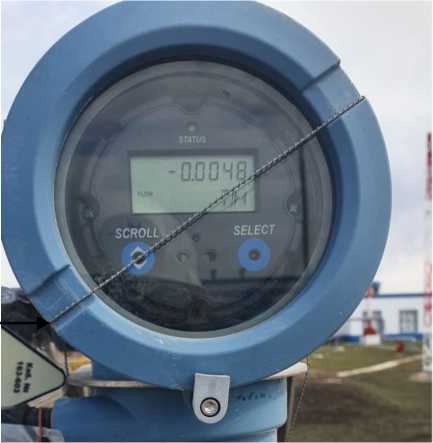

Рисунок 2 - Место установки пломбы для защиты от несанкционированного доступа электронного (измерительного) преобразователя СРМ.
Таблица 6 - Комплектность СИКГК
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО «НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ», заводской № 01 |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
СИКГК, включая показатели точности, приведены в таблицах 3, 4, 5.
Таблица 3 - Метрологические характеристики СИКГК
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода измеряемой среды, т/ч |
от 45 до 320 |
|
Пределы допускаемой относительной погрешности измерений массы КГД при прямом методе динамических измерений, % |
±0,25 |
Таблица 4 - Состав и основные метрологические характеристики ИК массы и массового расхода КГД с комплектным методом определения метрологических характеристик
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений |
Пределы допускаем ой относител ьной погрешно сти ИК | |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
|
1, 2, 3, 4 |
ИК массы и массового расхода КГД |
4 (ИЛ 1, ИЛ 2, ИЛ 3, ИЛ 4 (контроль но-резервная )) |
СРМ |
ИВК |
от 45 до 110 т/ч |
±0,25 %1) , ±0,20 %2) |
-
1) Пределы допускаемой относительной погрешности ИК массы и массового расхода КГД с рабочим СРМ и контрольно-резервным СРМ, применяемым в качестве резервного.
-
2) Пределы допускаемой относительной погрешности ИК массы и массового расхода КГД с контрольно-резервным СРМ, применяемым в качестве контрольного.
Таблица 5 - Основные технические характеристики СИКГК и показатели качества измеряемой среды
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
конденсат газовый деэтанизированный по ТУ 0271-146-31323949-2010 «Конденсат газовый деэтанизированный. Технические условия» |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
4 (3 рабочих и 1 контрольнорезервная) |
|
Давление измеряемой среды, МПа:
|
4,0 7,5 |
|
Температура измеряемой среды, оС:
|
-5 +15 |
|
Режим работы СИКГК |
непрерывный |
|
Режим работы ПУ |
периодический |
|
Кинематическая вязкость измеряемой среды в рабочем диапазоне температуры, мм2/с (сСт) |
от 0,480 до 0,650 |
|
Плотность измеряемой среды, кг/м3 |
от 660 до 779 |
|
Массовая доля воды, %, не более |
0,1 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Давление насыщенных паров (давление начала кипения) при t = 37,8 оС, кПа (мм рт.ст.):
|
93,3 (700) 66,7 (500) |
|
Параметры электрического питания:
|
380±38, трехфазное; 220±22, однофазное 50±1 |
