Номер по Госреестру СИ: 85243-22
85243-22 Резервуары стальные вертикальные цилиндрические
(РВС)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Программное обеспечение
отсутствует.
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 7 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСПриказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Резервуары изготовлены в следующих модификациях: РВС-300, РВС-700, РВС-1000, РВС-2000, РВС-3000 и представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками. Резервуар РВС-300 оборудован съемным теплоизоляционным покрытием.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-300 заводской № 739, РВС-700 заводской № 351, РВС-1000 заводской № 329, РВС-2000 заводские №№ 552, 711, 748, 749, 751, 773, РВС-3000 заводские №№ 550, 553, 554, 555, 556, 557, 559, 852 расположены:
г. Самара, ул. Грозненская, д. 25, АО «Куйбышевский НПЗ».
Общий вид резервуаров представлен на рисунке 1-5.
Рисунок 1 - Общий вид резервуара РВС-300
Рисунок 2 - Общий вид резервуара РВС-700

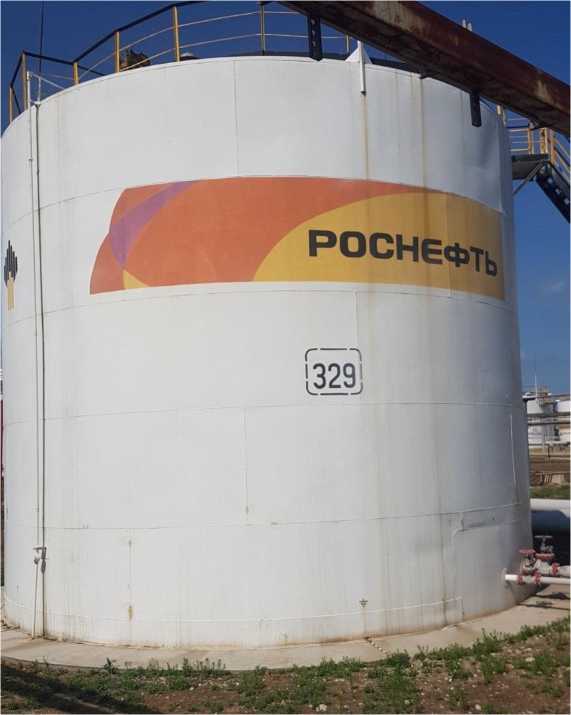

Рисунок 3 - Общий вид резервуара РВС-1000
Рисунок 4 - Общий вид резервуаров РВС-2000

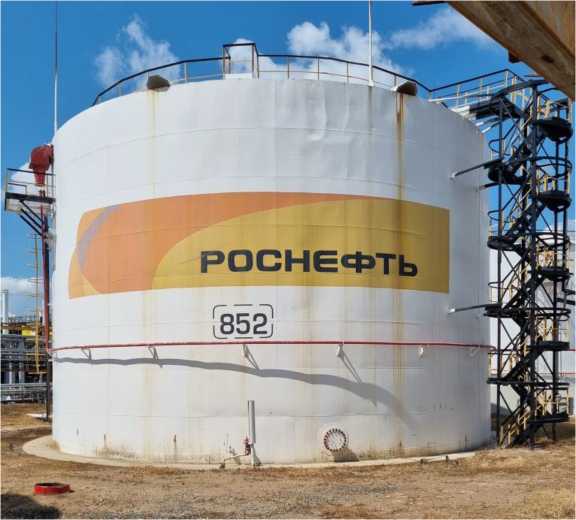

Рисунок 5 - Общий вид резервуаров РВС-3000
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
РВС- 300 |
РВС- 700 |
РВС- 1000 |
РВС- 2000 |
РВС- 3000 | |
Номинальная вместимость, м3 |
300 |
700 |
1000 |
2000 |
3000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
