Номер по Госреестру СИ: 85013-22
85013-22 Системы измерительные узлов налива нефтепродуктов
(АСН-К-0n)
Назначение средства измерений:
Системы измерительные узлов налива нефтепродуктов АСН-К-Оп (далее - Системы) предназначены для автоматизированных измерений массы и объема нефтепродуктов в рабочих условиях при наливе (сливе) в (из) транспортировочные (ой) емкости, при перемещениях нефтепродукта между резервуарами.
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 1
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 2
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 3
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 4
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 5
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 6
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 7
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 8
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 9
Внешний вид.
Системы измерительные узлов налива нефтепродуктов
Рисунок № 10
Программное обеспечение
Программное обеспечение (ПО) Систем является встроенным в устройство отсчётное «Топаз-106К1Е» или устройство приема и обработки сигналов «Топаз-273Е». Метрологические характеристики Систем нормированы с учетом влияния ПО.
Идентификационные данные ПО Систем приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
ОУ «Топаз- 106К1Е» |
УПОС «Топаз- 273Е» | |
Идентификационное наименование ПО |
Топаз | |
Номер версии (идентификационный номер) ПО |
не ниже 561 |
не ниже 1912 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
5ВА9 | |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Уровень защиты ПО и измерительной информации Систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку Систем методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 4 и 5 документа «Руководство по эксплуатации совмещенное с паспортом. Системы измерительные узлов налива нефтепродуктов АСН-К-Оп».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к Системам измерительным узлов налива нефтепродуктов АСН-К-ОпПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
ТУ 26.51.63 - 001 - 17999640 - 2019. Системы измерительные узлов налива нефтепродуктов АСН-К-Оп. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Нью-Дос» (ООО «Нью-Дос») ИНН 773 621 658 7Адрес: 142300, Московская область, г. Чехов, ул. Воротынского 10, стр.2. Юридический адрес: 111555, г. Москва, ул. Сталеваров д.8/22 к.4 кв. 562. Телефон +7 (495) 232-41-04.
Факс +7 (495) 232-41-04
Web-сайт: http://newdos.ru/
E-mail: newdos@list.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а» Юридический адрес: 190005, Россия, г. Санкт-Петербург, проспект Московский, д. 19 Телефон: (843) 272-70-62
Факс: (843) 272-00-32
E-mail: office@vniir.org
Принцип действия Систем основан на динамическом методе измерений в потоке количества нефтепродуктов с применением расходомера. Перекачка нефтепродукта осуществляется из резервуара с помощью электронасосного агрегата. Затем нефтепродукт через индикатор предельного давления, фильтр жидкости с автоматическим воздухоотводчиком и манометрами, расходомер, двухпроходный электромагнитный клапан, устройство налива поступает в транспортировочные емкости. Возможно осуществлять перекачку (слив) нефтепродукта из транспортировочной емкости через Систему в резервуар, а также перемещать нефтепродукт между резервуарами.
Управление работой Системы осуществляется с помощью программного обеспечения «Топаз-Нефтебаза», установленного на персональном компьютере, или/либо пультом дистанционного управления «Топаз -103М1». Программное обеспечение «Топаз-Нефтебаза» осуществляет:
-
- отпуск нефтепродуктов по заданной дозе объем (масса);
-
- учет отпущенного и принятого количества нефтепродукта по каждой Системе;
-
- индикацию измерительной и технологической информации;
-
- протоколирование работы Систем и действий оператора.
Пульт дистанционного управления «Топаз -103М1» обеспечивает:
-
- формирование и выдачу управляющих и аварийных сигналов;
-
- отпуск нефтепродуктов по заданной дозе объем (масса);
-
- индикацию измерительной и технологической информации.
Системы в зависимости от комплектации различными агрегатами и узлами, диапазонов измерений и пределов допускаемых относительных погрешностей измерений имеют 5 модификаций: АСН-К-О1, АСН-К-О2, АСН-К-О3, АСН-К-О4, АСН-К-О5.
В состав Систем в зависимости от модификации входят следующие основные блоки, указанные в таблице 1.
Таблица 1- Состав Систем.
АСН- К-01 |
АСН- К-02 |
АСН- К-03 |
АСН- К-04 |
АСН- К-05 | |
электронасосный агрегат |
- |
+ |
+ |
+ |
+ |
фильтр жидкости с автоматическим воздухоотводчиком |
+ |
+ |
+ |
+ |
+ |
расходомер массовый Promass (модификации Promass F 300), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68358-17 или расходомер-счетчик массовый OPTIMASS x400, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53804-13 (далее СРМ) |
+ |
+ |
+ | ||
счетчики жидкости СЖ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 59916-15 |
+ |
+ |
+ |
+ | |
устройство заземления УЗА |
+ |
+ |
+ |
+ |
+ |
пост управления кнопочный |
+ |
+ |
+ |
+ |
+ |
коробки (оболочки) взрывозащищённые коммутационные |
+ |
+ |
+ |
+ |
+ |
пульт дистанционного управления типа «Топаз-103М1» |
+ |
+ |
+ |
+ |
+ |
монтажная рама с защитным поддоном и облицовкой |
+ |
+ |
+ |
+ |
+ |
устройство приема и обработки сигналов «Топаз-273Е» или устройство отсчётное «Топаз-106К1Е» |
+ |
+ |
+ |
+ |
+ |
терминал защиты и управления VM-11 (VM-12) |
+ |
+ |
+ |
+ |
+ |
индикатор предельного давления |
+ |
+ |
+ |
+ |
+ |
газосигнализатор |
+ |
+ |
+ |
- |
+ |
два манометра для контроля загрязнения фильтра нефтепродуктов и рабочего давления в системе |
+ |
+ |
+ |
+ |
+ |
двух/одно-проходной электромагнитный клапан |
+ |
+ |
+ |
+ |
+ |
Общий вид Систем представлен на рисунке 1.
Заводской номер Систем наносится на маркировочную табличку методом лазерной гравировки. В модификациях АСН-К-01, АСН-К-02, АСН-К-03 маркировочная табличка крепится на боковую стенку терминала защиты и управления VM-11 (VM-12), в модификации АСН-К-04 на монтажную раму, в модификации АСН-К-05 на облицовочную панель монтажной рамы. Место крепления маркировочной таблички с заводским номером в зависимости от модификации Систем отмечено на рисунке 1 стрелкой.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлена на рисунках 2, 3 и 4. Знак поверки на расходомер массовый Promass (модификации Promass F 300) наносится давлением на пломбу или специальную мастику, установленную на шлице двух винтов электронного блока расходомера массового Promass (рисунок 2). Знак поверки на счетчик жидкости СЖ в зависимости от конструкции наносится давлением на пломбу или специальную мастику, установленную на шлицы винтов или давлением на пломбу, установленную на контровочную проволоку в соответствии с рисунком 3. Нанесение знака поверки на счетчики жидкости СЖ с турбинным первичным измерительным преобразователем (ППТ) и на расходомеры-счетчики массовые OPTIMASS x400 не предусмотрено. Знак поверки на устройство приема и обработки сигналов «Топаз-273Е» и устройство отсчётное «Топаз-106К1Е» методом давления наносится на пломбу, установленную на контровочную проволоку, пропущенную через отверстия, в соответствии с информацией, изображенной на рисунке 4.
АСН-К-01
АСН-К-02
АСН-К-04
АСН-К-01
АСН-К-03
АСН-К-04
АСН-К-02
АСН-К-03
АСН-К-05
АСН-К-05

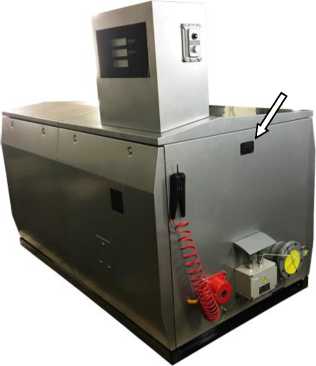

Рисунок 1 - Общий вид Систем. Стрелкой отмечено место крепления маркировочной таблички
Рисунок 2 - Место и способы ограничения доступа к местам настройки и регулировки расходомера массового Promass
а) Схема пломбировки счетчика жидкости СЖ с овальными шестернями (СЖ-ППО)
б) Схема пломбировки счетчика жидкости СЖ
c винтовыми роторами (СЖ-ППВ)
г) Схема пломбировки вторичного прибора счетчика жидкости СЖ с датчиком индукционным (ДИ-О-5)
в) Схема пломбировки вторичного прибора счетчика жидкости СЖ устройства съёма сигнала (УСС)
д) Схема пломбировки вторичного прибора счетчика жидкости СЖ устройства съёма сигнала с механическим отсчетным устройством
(СУ+УСС)
Рисунок 3 - Места и способы ограничения доступа к местам настройки и регулировки счетчика жидкости СЖ в зависимости от конструкции. Место нанесения знака поверки указано стрелкой
а) устройства приема и обработки сигналов
«Топаз-273Е»
б) устройство отсчётное «Топаз-106К1Е»
Рисунок 4 - Место и способ ограничения доступа к местам настройки и регулировки
Метрологические и основные технические характеристики Систем и параметры измеряемой среды приведены в таблицах 3, 4 и 5.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
г |
Значение характеристики | |||
Наименование модификации Систем |
АСН- К-01 |
АСН- К-02 |
АСН- К-03 |
АСН- К-04 |
АСН- К-05 |
Пределы допускаемой относительной погрешности измерений, %, по объёму, |
±0,15 | ||||
Пределы допускаемой относительной погрешности измерений, %, по массе, |
±0,25* |
±0,25 |
±0,25* | ||
Диапазон объемного (массового) расхода, м3/час (т/ч) |
от 3,5 до 120 (от 3,5 до 184,62*) | ||||
*В случае комплектации Систем преобразователями массового расхода. |
Таблица 4 - Состав и основные метрологические характеристики ИК
Номер ИК |
Наименовани е ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений |
Пределы допускаемой относительной погрешности ИК | |
Первичный измерительный преобразователь |
Вторич ная часть | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1, 2* |
ИК объема |
АСН-К-01, АСН-К-05 |
счетчики жидкости СЖ, СРМ* |
СОИ |
от 3,5 до 120 м3/ч |
±0,15 % |
ИК массы* |
СРМ* |
от 3,5 до 184,62 т/ч* |
±0,25 %* | |||
2 |
ИК объема |
АСН-К-02 |
СРМ |
СОИ |
от 3,5 до 120 м3/ч |
±0,15 % |
ИК массы |
от 3,5 до 184,62 т/ч |
±0,25 % | ||||
1 |
ИК объема |
АСН-К-03 АСН-К-04 |
счетчики жидкости СЖ |
СОИ |
от 3,5 до 120 м3/ч |
±0,15 % |
*В случае комплектации Систем преобразователями массового расхода.
Таблица 5 - Технические характеристики
Наименование характеристики |
Значение |
Минимальный объём (масса) продукта, л (кг) |
2000 (1000) |
Число разрядов индикатора, л (т) |
99999 |
Дискретность задания дозы выдаваемого продукта, л (кг) |
1 (1) |
Рабочие условия эксплуатации: Максимальное давление продукта, МПа |
1,6 |
Диапазон измерений плотности продукта, кг/м3 |
от 650 до 1100 |
Диапазон вязкости продукта, см2/с (сСт) |
от 0,55 до100 |
Диапазон измерений температуры продукта, оС |
от -40 до +50 |
Температура окружающей среды для систем налива (без ПДУ), оС |
от -40 до +40 |
Температура окружающей среды для пульта ДУ, оС |
от +10 до+50 |
Потребляемая мощность, кВт, не более |
16 |
Напряжение питания от сети переменного тока, В, трёхфазного (однофазного) |
380±5% (220±5%) |
Средний срок службы, лет |
10 |
