Номер по Госреестру СИ: 84858-22
84858-22 Счетчики электрической энергии однофазные многофункциональные
(IE.5-E)
Назначение средства измерений:
Счетчики электрической энергии однофазные многофункциональные IE.5-E (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 1
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 2
Общие сведения
Дата публикации - 10.03.2022
Срок свидетельства - 05.03.2027
Номер записи - 186884
ID в реестре СИ - 1397911
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО")
Страна - РОССИЯ
Населенный пункт - Республика Татарстан, г. Зеленодольск
Уведомление о начале осуществления предпринимательской деятельности -
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№564 от 2022.03.05 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Счетчики электрической энергии однофазные многофункциональные (IE.5-E)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84857-22 05.03.2027 |
Счетчики статические трехфазные переменного тока активной и реактивной энергии, IE.7 Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
84858-22 05.03.2027 |
Счетчики электрической энергии однофазные многофункциональные, IE.5-E Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
84859-22 05.03.2027 |
Счетчики электрической энергии трехфазные многофункциональные, IE.5-T Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
86947-22 30.09.2027 |
Счетчики электрической энергии однофазные многофункциональные, АМ550PROM-E Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
86948-22 30.09.2027 |
Счетчики электрической энергии трехфазные многофункциональные, АМ550PROM-Т Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
87373-22 18.11.2027 |
Счетчики электрической энергии однофазные многофункциональные, i-prom.1 Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
87388-22 18.11.2027 |
Счетчики электрической энергии трехфазные многофункциональные, i-prom.3 Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет; для счетчиков класса точности 0,5S - 10 лет |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Счетчики электрической энергии однофазные многофункциональные (IE.5-E)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики электрической энергии однофазные многофункциональные (IE.5-E)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ISK550E_B01300000_C02302000_A0230xxx.hex |
|
Номер версии (идентификационный номер) ПО |
ISK550EC02302000 |
|
Цифровой идентификатор ПО |
E4 50 16 71 26 5D 2A 88 1E 78 6B 9E 60 31 A1 EB 01 17 0F 7B C8 82 A2 88 9B 49 33 77 C6 FD 90 C0 0A 60 F6 04 A9 AD 27 86 17 15 4D E2 96 43 27 A4 F9 E0 82 EE 76 26 D6 EE 04 E5 E1 85 53 17 D9 6F |
|
Алгоритм вычисления цифрового идентификатора ПО |
ECDSA signature |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую сторону счетчика методом лазерной гравировки, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 документа
ДНРТ.411152.001 РЭ «Счетчики электрической энергии однофазные многофункциональные IE.5-E. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным IE.5-EПриказ Министерства промышленности и торговли РФ от 21 января 2011 г. N 57 «Об утверждении методических рекомендаций по техническим требованиям к системам и приборам учета воды, газа, тепловой энергии, электрической энергии».
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ДНРТ.411152.001 ТУ Счетчики электрической энергии однофазные многофункциональные IE.5-E. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ПРОМЭНЕРГО»(ООО «ПРОМЭНЕРГО»)
ИНН 1648048710
Адрес: 422540, Республика Татарстан, Зеленодольский район, г. Зеленодольск, Промышленная площадка Зеленодольск, Промышленный район, д.16
Телефон (факс): (843) 202 07 00
Е-mail: info@promenergo-rt.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологиии испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон (факс): (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.
В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации.
Структура обозначения возможных исполнений счетчика приведена ниже.
|
Код |
IE.5-E |
XX |
Х |
Х |
Х |
|
Номер позиции кода |
1 |
2 |
3 |
4 |
5 |
Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
|
Позиция кода |
Значение кода |
|
1 |
Счетчик электрической энергии однофазный IE.5-E |
|
2 |
В2 - Счетчик непосредственного включения (максимальный ток 100 А) D0 - Счетчик непосредственного включения (максимальный ток 60 А) D1 - Счетчик непосредственного включения (максимальный ток 85 А) |
|
3 |
|
|
4 |
|
|
5 |
Тип интерфейса для связи: G - Наличие встроенного GSM/GPRS модема; R - Наличие встроенного радио интерфейса. |
Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика, а также применением специализированной программной среды, устанавливаемой изготовителем на этапе производства, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счётчика.
Заводской номер наносится методом лазерной гравировки на корпус счетчика, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.
Знак поверки наносится на средство измерений давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу, а также в соответствующий раздел паспорта и/или на свидетельство о поверке.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

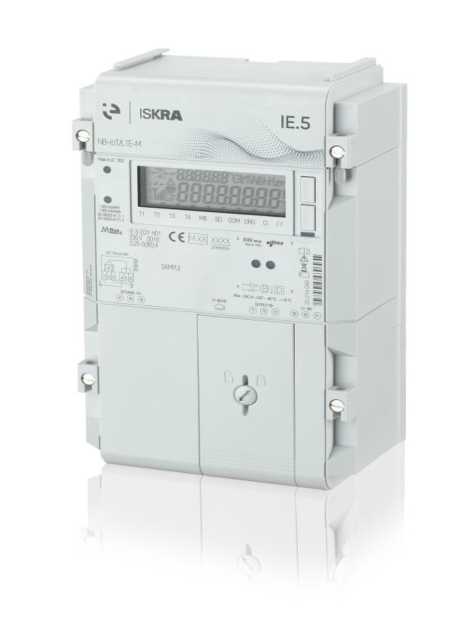

Рисунок 1 - Общий вид счетчиков электрической энергии однофазных многофункциональных IE.5-E

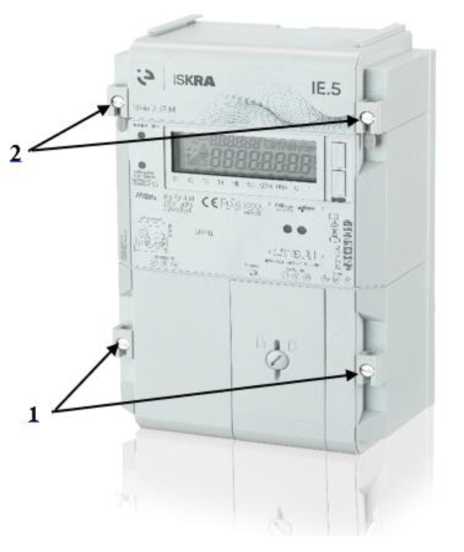

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1) и обозначение места нанесения знака поверки (2) на счетчики
Счетчики ведут учет электрической энергии по действующим тарифам (до 8 тарифов).
Счетчики обеспечивают учет:
- текущего времени и даты;
- активной электрической энергии и мощности;
- четырехквадрантной реактивной энергии и мощности;
- суммарной энергии и мощности;
- мгновенного значения напряжения, тока, коэффициента мощности, частоты.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от модификации счетчика.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный IE.5-E |
IE.5-E-XX-X-X-X |
1 |
|
Руководство по эксплуатации |
ДНРТ.411152.001 РЭ |
1 |
|
Паспорт |
ДНРТ.411152.001 ПС |
1 |
|
Примечание: Значение Х - в зависимости от модификации счетчика | ||
|
Наименование характеристики |
Значение |
|
Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 1 по ГОСТ 31819.21-2012 |
±1 |
|
- для счетчиков класса точности 2 по ГОСТ 31819.21-2012 |
±2 |
|
Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 2 по ГОСТ 31819.23-2012 |
±2 |
|
- для счетчиков класса точности 3 по ГОСТ 31819.23-2012 |
±3 |
Таблица 4 - Основные технические характеристики счетчиков
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, В |
230 |
|
Расширенный рабочий диапазон напряжения, В |
от 0,8 до 1,15-ином |
|
Базовый ток 1б, А |
5 |
|
Максимальный ток 1макс, А |
60; 85;100 |
|
Стартовый ток (чувствительность) 0,0041б, А |
0,02 |
|
Номинальное значение частоты сети, Гц |
50 ± 7,5 |
|
Постоянная светодиодного выхода счётчика, имп./кВт-ч (имп./кВАр^ч) |
1000 |
|
Постоянная импульсного выхода счётчика, имп./кВт^ч (имп./кВАр^ч) |
250 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Число тарифов, не менее |
8 |
|
Степень защиты корпуса |
IP 54 |
|
Интерфейсы (связь) |
Оптический порт GSM/GPRS, LPWAN, ZigBee, радиоинтерфейс 433 МГц, радиоинтерфейс 868 МГц |
|
Поддерживаемые протоколы обмена |
DLMS/COSEM/СПОДЭС |
|
Предельный рабочий диапазон температур, °С |
от -40 до +70 |
|
Предельный диапазон температур хранения и транспортирования, °С |
от -40 до +80 |
|
Масса, кг, не более |
1,1 |
|
Габаритные размеры для модификаций (ВхШхГ), мм, не более |
160х130х67 |
|
Средний срок службы, лет, не менее |
30 |
