Наименование

Обозначение

Количество

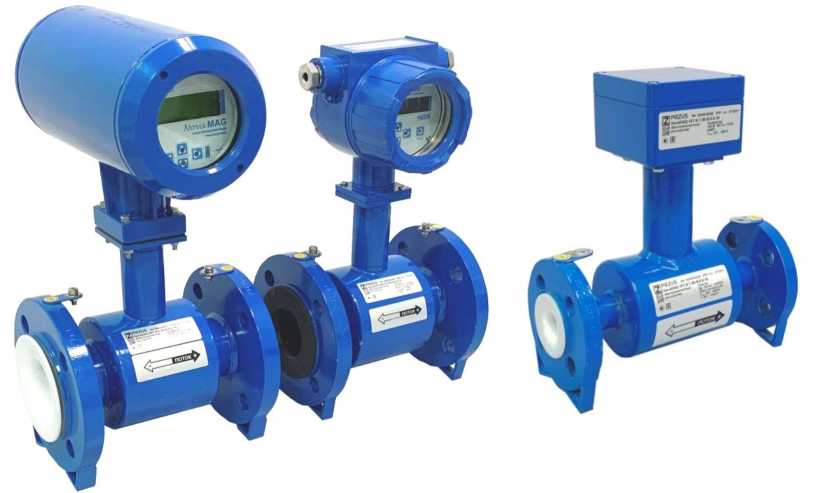

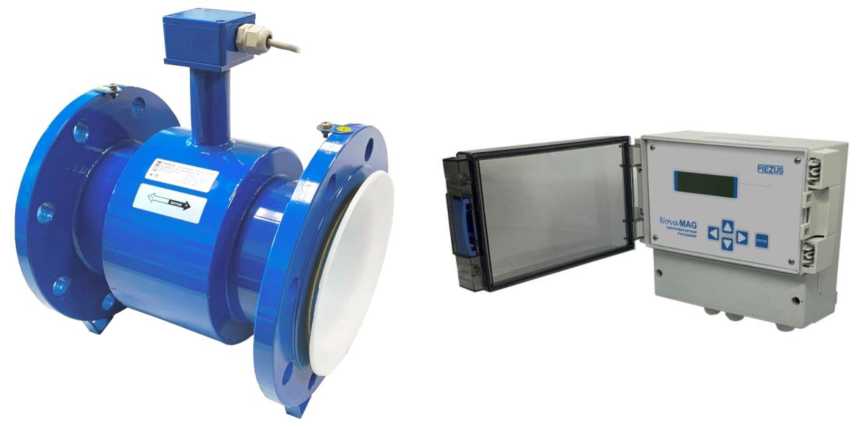

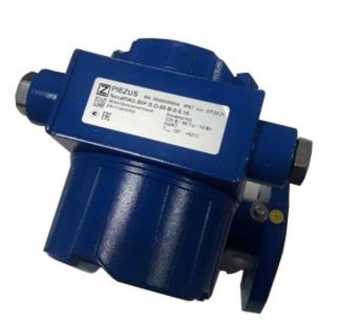

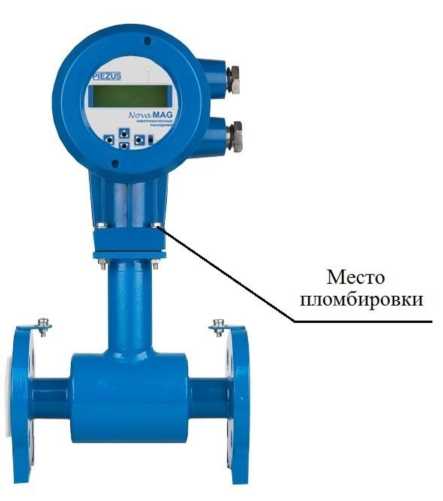

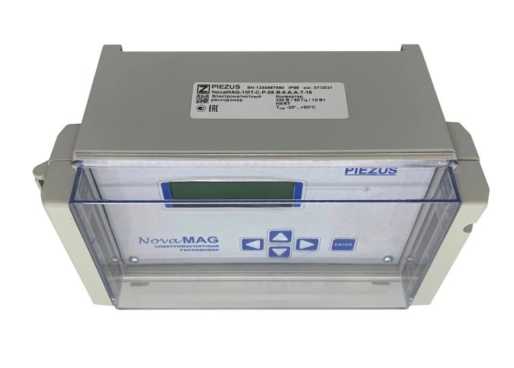

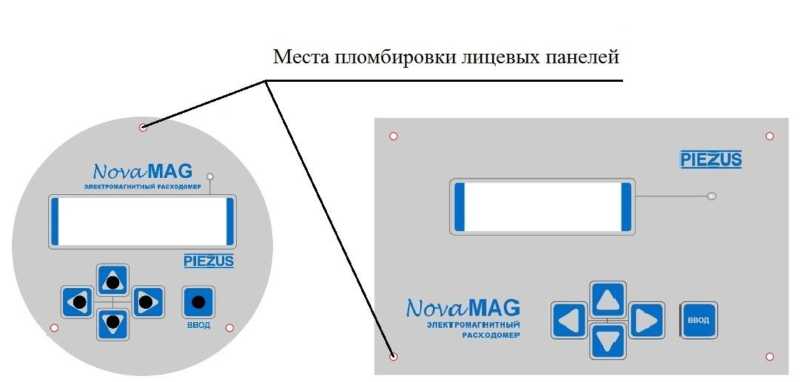

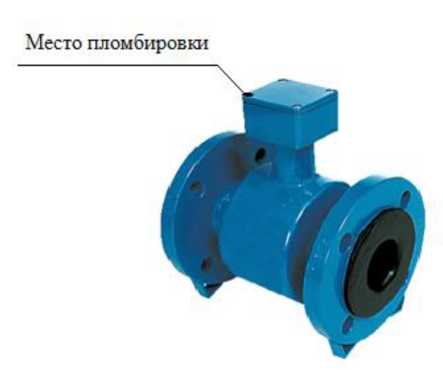

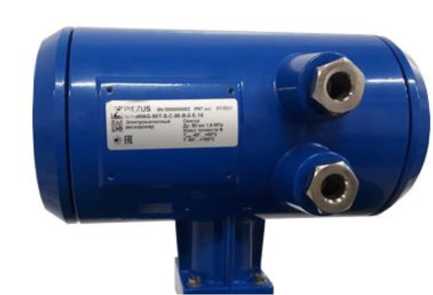

Расходомер электромагнитный NovaMAG

NovaMAG

1 шт.

Соединительный кабель¹⁾

1 шт.

Паспорт

38978553.407111.009 ПС

1 экз.

Руководство по эксплуатации

38978553.407111.009 РЭ

1 экз.

¹⁾ При раздельном исполнении, по запросу с указанием длины

Наименование характеристики

Значение для класса точности

А

В

С

Диаметр условного прохода (Ду), мм

от 5 до 1600

от 5 до 1600

от 5 до 1000

Динамический диапазон

1: 250

1: 125

1: 62,5

Диапазоны измерений объемного расхода

В соответствии с таблицей 4

Пределы допускаемой приведенной к переходному расходу погрешности измерений объёмного расхода в диапазоне расходов Qmin < Q < Qt , %:

±1,0

±0,5

±0,25

Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазоне расходов Qt < Q < Qmax , %:

±1,0

±0,5

±0,25

Давление измеряемой среды, МПа, не более

4

Диапазон температур измеряемой среды, °С

от -40 до +150

Рабочий диапазон частотного выхода, Г ц

от 0,1 до 2000

Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, %

±0,05

Выходной токовый сигнал, мА

от 4 до 20

Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал %

±0,5

Диапазон измерения силы тока, мА¹⁾

от 4 до 24

Пределы допускаемой приведенной к диапазону измерения силы тока погрешности измерения силы тока, %¹⁾

±0,5

Диапазон измерений значений сопротивления, соответствующих температуре, Ом²⁾

от 60 до 200

Пределы допускаемой абсолютной погрешности преобразования сопротивления в значение температуры, °С²⁾

±0,2

• ¹⁾ При наличии входов для подключения датчиков давления

• ²⁾ При наличии входов для подключения термометров сопротивления

Наименование параметра

Значение

Напряжение питания переменного тока частотой 50 Гц, В

от 110 до 250

Напряжение питания постоянного тока, В

гъ л +50%

²⁴ -25%

Потребляемая мощность:

- для расходомеров с питанием от источника постоянного тока, В^А, не более

10

- для расходомеров с питанием от источника

переменного тока, Вт, не более

10

Условия эксплуатации:

• - температура окружающей среды для электронного блока, °С

• - температура окружающей среды для сенсора, °С

• - относительная влажность воздуха для электронного блока

от -20 до +50 от -40 до +80

при 35 °С без конденсации влаги, % не более

80

- относительная влажность воздуха для сенсора при 35 °С без конденсации влаги, % не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры сенсора, мм, не более: - высота

2000

- ширина

1950

- длина

1610

Масса сенсора, кг, не более

1100

Габаритные размеры электронного блока раздельного исполнения, мм, не более:

- высота

200

- ширина

205

- глубина

112

Масса электронного блока раздельного исполнения, кг, не более

1,5

Габаритные размеры электронного блока компактного исполнения, мм, не более:

- высота

185

- ширина

165

- длина

235

Масса электронного блока компактного исполнения, кг, не более

3,5

Средний срок службы, лет

10

Средняя наработка на отказ, ч

75000

Ду,

мм

Qmin¹⁾, м³/ч

Qt²⁾, м³/ч

_Q 3)

Qnom , м³/ч

Q ⁴⁾

Qmax ,

м³/ч

Класс точности

А

Класс точности

В

Класс точности

С

Класс точности

А

Класс точности

В

Класс точности

С

5

0,0035

0,0071

0,0142

0,0106

0,0212

0,0427

0,707

0,884

6

0,0051

0,0102

0,0205

0,0153

0,0305

0,0616

1,018

1,272

8

0,0090

0,0181

0,0365

0,0271

0,0543

0,1094

1,810

2,262

10

0,0141

0,0283

0,0570

0,0424

0,0848

0,1710

2,827

3,534

15

0,032

0,063

0,128

0,095

0,191

0,385

6,362

7,952

20

0,056

0,113

0,228

0,170

0,339

0,684

11,310

14,137

25

0,088

0,177

0,356

0,265

0,530

1,069

17,671

22,089

32

0,144

0,289

0,583

0,434

0,869

1,751

28,953

36,191

40

0,226

0,452

0,912

0,679

1,357

2,736

45,239

56,549

50

0,353

0,707

1,425

1,060

2,121

4,275

70,686

88,357

65

0,597

1,195

2,408

1,792

3,584

7,225

119,459

149,324

70

0,693

1,385

2,793

2,078

4,156

8,380

138,544

173,180

80

0,905

1,810

3,648

2,714

5,429

10,945

180,956

226,195

100

1,414

2,827

5,700

4,241

8,482

17,101

282,743

353,429

125

2,209

4,418

8,907

6,627

13,254

26,721

441,786

552,233

150

3,181

6,362

12,826

9,543

19,085

38,478

636,173

795,216

200

5,655

11,310

22,802

16,965

33,929

68,406

1130,973

1413,717

250

8,836

17,671

35,628

26,507

53,014

106,884

1767,146

2208,932

300

12,720

25,450

51,300

38,170

76,340

153,910

2544,690

3180,860

350

17,320

34,640

69,830

51,950

103,910

209,490

3463,610

4329,510

400

22,620

45,240

91,210

67,860

135,720

273,620

4523,890

5654,870

450

28,630

57,260

115,430

85,880

171,770

346,300

5725,550

7156,940

500

35,340

70,690

142,510

106,030

212,060

427,540

7068,580

8835,730

600

50,890

101,790

205,220

152,680

305,360

615,650

10178,760

12723,450

700

69,270

138,540

279,320

207,820

415,630

837,970

13854,420

17318,030

800

90,480

180,960

364,830

271,430

542,870

1094,490

18095,570

22619,470

900

114,510

229,020

461,740

343,530

687,070

1385,210

22902,210

28627,760

1000

141,400

282,700

570,000

424,100

848,200

1710,100

28274,300

35342,900

1200

203,600

407,200

-

610,700

1221,500

-

40715,000

50893,800

1600

361,900

723,800

-

1085,700

2171,500

-

72382,300

90477,900

¹⁾ Qmin

- минимальный расход

²⁾ Qt -

переходной расход

³⁾ _Q

^Qnom

- номинальный расход

⁴⁾ _Q

Qmax

- перегрузочный расход
