Сведения о средстве измерений: 84781-22 Счетчик жидкости лопастной

Номер по Госреестру СИ: 84781-22
84781-22 Счетчик жидкости лопастной
(MKA 2290)

Назначение средства измерений:
Счетчик жидкости лопастной МКА 2290 (далее по тексту - счетчик) предназначен для измерений объема различных нефтепродуктов, протекающих по трубопроводу.

сертификация программного обеспечения
Внешний вид. Счетчик жидкости лопастной , http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчик жидкости лопастной
Рисунок № 1

Общие сведения

Дата публикации - 02.03.2022
Срок свидетельства -
Номер записи - 186771
ID в реестре СИ - 1397736
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификаций, нет модификации,

Производитель

Изготовитель - Фирма "Alfons Haar"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_37 Информация из поверок по выбранным типам СИ

Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2007
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№496 от 2022.02.28 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Счетчик жидкости лопастной (MKA 2290)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Alfons Haar"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
23141-02
24.08.2017
 Счетчики жидкости лопастные, MKA
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
2 года
23793-02
01.12.2007
 Вычислители объема жидкости, ELZ
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		2 года
54246-13

 Счетчики жидкости лопастные, MKA 3350 A1
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
6 месяцев
54254-13
07.06.2023
 Счетчики жидкости лопастные, MKA Master
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
1 год
57294-14

 Счетчики жидкости лопастные, MKA 2290, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
1 год
61640-15

 Счетчики жидкости лопастные, MKA 2290, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
62176-15

 Счетчики жидкости лопастные, MKA 800, MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
62829-15

 Счетчики жидкости лопастные, MKA 2290, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
64489-16

 Счетчики жидкости лопастные, MKA 3350, MKA 2290, MKA 800
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
1 год
67630-17

 Счетчики жидкости лопастные, MKA 2290, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
71003-18

 Счетчики жидкости лопастные, MKA 3350 A2
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
73554-18

 Счетчики жидкости лопастные, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
74605-19

 Счетчики жидкости лопастные, MKA 2290 A1 LOM2
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
76406-19

 Счетчики жидкости лопастные, MKA 3350, MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
80040-20

 Счетчики жидкости лопастные, MKA 3350, MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
84778-22

 Счетчик жидкости лопастной , MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
84779-22

 Счетчик жидкости лопастной , MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
84780-22

 Счетчики жидкости лопастные, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
84781-22

 Счетчик жидкости лопастной , MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
86874-22

 Счетчик жидкости лопастной , MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
88942-23

 Счетчики жидкости, МКА
Фирма "Alfons Haar" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
Отчет - OW_11 Гистограммы распределения количества владельцев по поверкам и областям СИ

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчик жидкости лопастной (MKA 2290)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ФЕРРАТА"
(RA.RU.310646)
  • нет модификаций
    		•  2 0 2 0 2 0 2
    ООО "ЮМЦ"
    (РОСС RU.0001.310296)
  • нет модификации
    		•  1 0 1 0 1 0 1

    Стоимость поверки Счетчик жидкости лопастной (MKA 2290)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель корпуса механического сумматора в виде наклейки и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в паспорте в разделе «Методика измерений».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к счетчику жидкости лопастному МКА 2290

    Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

    Изготовитель

    Фирма «Alfons Haar», Германия
    Адрес: FangdieckstraBe 67 - 22547 Hamburg, Germany
    Лист № 3
    Всего листов 3

    Испытательный центр

    Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
    Адрес: 420029, Российская Федерация, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
    Телефон: +7 (843) 567-20-10, 8-800-700-78-68
    Факс: +7 (843) 567-20-10
    E-mail: gnmc@nefteavtomatika.ru

    Принцип работы счетчика основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

    Конструктивно счетчик состоит из первичного преобразователя расхода и механического сумматора. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.

    Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.

    Заводской номер нанесен на шильд-табличке, установленной на счетчике. Знак поверки наносится на свидетельство о поверке счетчика, а также на пломбы в соответствии с рисунком 1а.

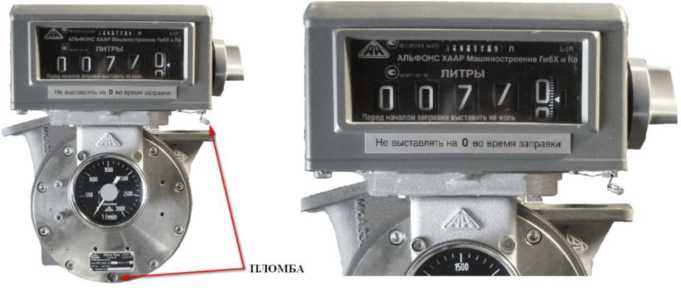

    Внешний вид. Счетчик жидкости лопастной (MKA 2290), http://oei-analitika.ru

    а)                                     б)

    Рисунок 1 - Счетчик жидкости лопастной МКА а) Общий вид и схема пломбировки б) Механический сумматор


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Счетчик жидкости лопастной МКА 2290, зав. № 2159169-22134Х1

    -

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристик

    Значения характеристик

    Диапазон объемного расхода жидкости, м3/ч

    от 4,8 до 120

    Циклический объем, дм3

    2,29

    Пределы     допускаемой     относительной

    погрешности измерений объема жидкости, %

    ±0,15

    Таблица 2 - Основные технические характеристики

    Наименование характеристик

    Значения характеристик

    Диаметр условного прохода, мм

    80

    Максимальное давление жидкости, МПа

    1,0

    Диапазон вязкости жидкости, мм2/с

    от 0,55 до 6,1

    Диапазон температуры жидкости, °С

    от -40 до +50

    Диапазон температуры окружающей среды, °С

    от - 55 до + 60

    Габаритные размеры, мм, не более:

    - высота

    286

    - ширина

    283

    - длина

    330

    Масса, кг, не более

    36

    Средняя наработка на отказ, ч

    25000

    Средний срок службы, лет

    10
