84687-22 Вибропреобразователи ускорения
(ВПр.2.000)
Назначение средства измерений:
Вибропреобразователи ускорения ВПр.2.000 (далее - преобразователи) предназначены для измерений виброускорения вращающегося оборудования путём преобразования виброускорения вращающегося оборудования в пропорциональный выходной сигнал в виде напряжения переменного тока.
Внешний вид.
Вибропреобразователи ускорения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.2 «Подготовка к работе» документа «ВПр.2.000 РЭ. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибропреобразователям ускорения ВПр.2.000Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ВПр.2.000 ТУ Вибропреобразователи ускорения ВПр.2.000. Технические условия
Изготовитель
Акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники им. Н.А. Доллежаля» (АО «НИКИЭТ»)ИНН 7708698473
Адрес: 107140, г. Москва, ул. Малая Красносельская, д. 2/8
Телефон: +7 (499) 263-73-88
E-mail: www.nikiet.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия преобразователей основан на генерации электрического сигнала, пропорционального виброускорению воздействующему на преобразователь. При измерении виброускорения этот сигнал усиливается и подается на выход преобразователя.
Конструктивно преобразователи состоят из датчика и встроенного усилителя (согласующего предусилителя), заключенные в едином корпусе и кабеля для подключения питания и вывода выходного сигнала.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку преобразователей методом лазерной гравировки. Общий вид преобразователей, место крепления информационной таблички и место нанесения заводского номера представлены на рисунке 1.
Знак поверки наносится на свидетельство о поверке, в соответствии с действующим порядком проведения поверки. Пломбирование преобразователей не предусмотрено.
Место нанесения заводского номера

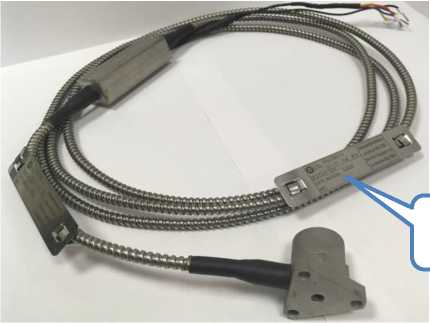

Рисунок 1 - Общий вид вибропреобразователей ускорения ВПр.2.000, место крепления информационной таблички и место нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,3 до 300,0 |
Диапазон рабочих частот, Гц |
от 2 до 3500 |
Номинальный коэффициент преобразования на базовой частоте 160 Гц, мВ/(м^с’2) |
1 |
Относительный коэффициент поперечного преобразования на базовой частоте 160 Гц, %, не более |
5 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % |
±5 |
Неравномерность амплитудно-частотной характеристики коэффициента преобразования относительно базовой частоты 160 Гц, %, не более, в диапазоне частот: - от 2 до 2500 Гц включ. |
±7 |
- св. 2500 до 3500 Гц включ. |
±25 |
Нелинейность амплитудной характеристики, %, не более |
±4 |
Пределы допускаемой основной относительной погрешности измерений виброускорения, %, в диапазоне частот: - св. 5 до 2500 Гц включ. |
±11 |
- от 2 до 5 Гц включ. и св. 2500 до 3500 Гц включ. |
±30 |
Пределы допускаемой дополнительной относительной погрешности измерений виброускорения (Здоп) в рабочих условиях эксплуатации, % |
Здоп = 1,5 •Зосн1) |
1) Зосн - основная относительная погрешность измерений виброускорения, %. |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
от 15 до 30 |
Нормальные условия эксплуатации:
|
от +15 до +35 от 45 до 80 от 84,0 до 106,7 |
Рабочие условия эксплуатации:
|
от 0 до +125 100 (при температуре 25 °С) от 84 до 200 |
Габаритные размеры (без учета кабеля), мм, не более:
|
40 40 |
Окончание таблицы 2
Наименование характеристики |
Значение |
Масса (с учетом кабеля), кг, не более |
1 |
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
Средняя наработка на отказ, ч, не менее |
150000 |
Средний срок службы, лет, не менее |
10 |
