Номер по Госреестру СИ: 65978-16
65978-16 Меры-имитаторы
( )
Внешний вид.
Меры-имитаторы
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерам-имитаторамГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности
ГОСТ 21175-75 Меры индуктивности. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
МИ 1985-89 ГСИ. Меры индуктивности и взаимной индуктивности. Методика поверки
Поверка
Поверкаосуществляется по документу МИ 1985-89 «ГСИ. Меры индуктивности и взаимной индуктивности. Методика поверки».
Основное средство поверки: измеритель LCR. Е4980А (per. № 40676-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мер-имитаторов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска клейма.
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(ФГУП «ВНИИМ им. Д.И. Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон (812) 251 -76-01. факс (812) 113-01 -14
E-mail: info@vniim.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон (812)251 -76-01. факс (812)113-01-14
E-mail: info@vniim.ru
Принцип действия мер-имитаторов заключается в воспроизведении значений индуктивности 10, 100 и 1000 Гн посредством резистивно-емкостной Т-образной цепи.
Меры-имитаторы выполнены в унифицированном корпусе. На корпусе размещены четыре коаксиальных разъема для подключения по четырехпарной (4ТР) схеме.

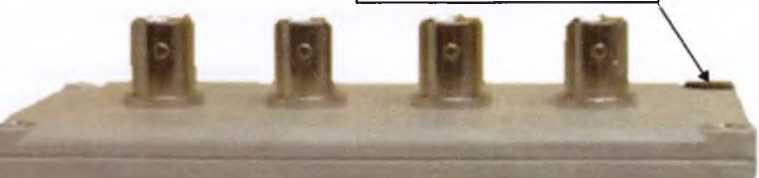

На рисунке 1 представлен внешний вид меры-имитатора с указанием мест8 пломбирования от несанкционированного доступа.
Место пломбирования
LCv# LMOT ней»
МЕРА-ИМИТАТОР
100 НРисунок I
