Номер по Госреестру СИ: 84517-22
84517-22 Трансформаторы тока
(ТПЛ-10)
Назначение средства измерений:
Трансформаторы тока ТПЛ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТПЛ-10Техническая документация изготовителя
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе. Трансформаторы тока содержат обмотки, предназначенные для измерения и учета электроэнергии, для питания цепей защиты, автоматики, сигнализации и управления. Первичная и вторичные обмотки трансформаторов тока залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений. Выводы вторичных обмоток расположены на корпусе в нижней части трансформаторов тока. Маркировка выводов первичной и вторичных обмоток рельефная и выполнена компаундом при заливке трансформаторов тока в форму.
К трансформаторам тока данного типа относятся трансформаторы тока двух модификаций:
ТПЛ-10-С, зав. № 3173, 3176;
ТПЛ-10, зав. № 36054, 55418.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

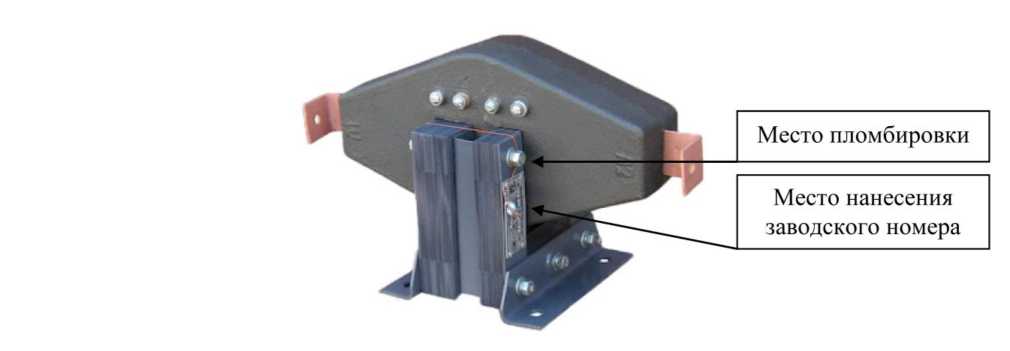

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
места нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТПЛ-10-С
Наименование характеристики |
Значение для заводских номеров |
3173, 3176 | |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
50 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТПЛ-10
Наименование характеристики |
Значение для заводских номеров | |
36054 |
55418 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
150 |
300 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
15 |
10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +35 |
