Номер по Госреестру СИ: 84448-22
84448-22 Счётчики аэрозольных частиц
(Particles Plus)
Назначение средства измерений:
Счётчики аэрозольных частиц Particles Plus (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе.
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 2
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 3
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 4
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 5
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 6
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 7
Программное обеспечение
Счётчики имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО (в том числе веб-интерфейс) используется для обеспечения функционирования счётчиков и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. Автономное ПО «P240» (для серий 2000, 3000, 9000) и «IMS» (для серий 5000, 6000, 7000, 8000) используется для управления счётчиками. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для встроенного ПО серий 2000, 3000, 9000 |
Значение для встроенного ПО серий 5000, 6000, 7000, 8000 |
Номер версии (идентификационный номер) ПО, не ниже |
2.Х |
01.Х.Х |
Знак утверждения типа
Знак утверждения типананосится на корпус счётчиков с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководствах по эксплуатации на счётчики аэрозольных частиц Particles Plus: для серии 2000 в пп. 2 - 4; для серии 3000 в пп. 2 - 3; для серии 5000 в пп. 2 - 10; для серии 6000 в пп. 2 - 10; для серии 7000 в пп. 2 - 10; для серии 8000 в пп. 2 - 10; для серии 9000 в пп. 2 - 4; для всех серий исполнения AQM в пп. 2 - 10.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам аэрозольных частиц Particles PlusГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Техническая документация изготовителя
Изготовитель
Particles Plus Inc., СШААдрес: 31 Tosca Drive, Stoughton, MA 02072, USA Телефон: +1-781-341-6898
Web-сайт: www.particlesplus.com
E-mail: sales@particlesplus.com
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, РФ, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim. ru
Принцип действия счётчиков - оптический. Луч, формируемый источником излучения (полупроводниковый лазерный диод), попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории частицами и регистрируется с помощью фотодетектора. Изменение интегральной интенсивности зарегистрированного излучения пропорционально размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация аэрозольных частиц по каналам регистрации размеров вычисляется с помощью программного обеспечения как отношение количества зарегистрированных частиц определённой размерной группы к прокачанному через кювету объёму воздушной пробы.
Конструктивно счётчики выполнены в едином блоке, в котором размещены оптикоаналитическая система и электронные компоненты. Прокачка анализируемой пробы через кювету осуществляется с помощью насоса.
Счётчики выпускаются в виде различных серий, моделей и исполнений, различающихся диапазонами измерений и показаний, конструктивными особенностями и опциями (таблица 1). В зависимости от исполнения наименование модели может содержать дополнительные цифровые и буквенные символы.
Таблица 1 - Обозначение моделей
Серия |
Модель |
Нижняя граница первого канала регистрации размеров частиц, мкм |
Количество каналов регистрации размеров частиц |
Номинальный объёмный расход пробы, дм3/мин |
Расположение насоса |
1 |
2 |
3 |
4 |
5 |
6 |
2000 |
2301 |
0,3 |
2 или 4 |
2,83 |
внешний |
2501 |
0,5 | ||||
2310 |
0,3 |
2 или 4 |
28,3 | ||
2510 |
0,5 | ||||
3000 |
3301 |
0,3 |
6 |
2,83 |
встроенный |
3501 |
0,5 | ||||
3310 |
0,3 |
6 |
28,3 | ||
3510 |
0,5 | ||||
5000 |
5301
|
0,3 |
6 |
2,83 |
внешний / встроенный |
5501 |
0,5 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
6000 |
6301 |
0,3 |
6 |
2,83 |
встроенный |
6310 |
0,3 |
28,3 | |||
6510 |
0,5 | ||||
6350 |
0,3 |
50 | |||
6550 |
0,5 | ||||
6300 |
0,3 |
100 | |||
6500 |
0,5 | ||||
7000 |
7301
|
0,3 |
6 |
2,83 |
встроенный |
7501 |
0,5 | ||||
8000 |
8303 |
0,3 |
3 |
2,83 |
встроенный |
8503 |
0,5 | ||||
8306 |
0,3 |
6 | |||
8506 |
0,5 | ||||
9000 |
9301 |
0,3 |
6 |
2,83 |
внешний / встроенный |
9501 |
0,5 | ||||
9510 |
0,5 |
28,3 |
внешний |
Управление счётчиками серий 2000, 3000, 9000 осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения; счётчиками серий 5000, 6000, 7000, 8000 - с помощью сенсорного дисплея, персонального компьютера посредством специализированного программного обеспечения или посредством веб-интерфейса. Сигнализация состояния и режимов работы счётчиков серий 2000, 3000, 9000 осуществляется с помощью световых индикаторов на передней панели.
Передача данных осуществляется по интерфейсам связи: для серий 2000, 3000, 9000 -RS-232 / RS-485, опционально: Ethernet, USB, модуль WiFi; для серий 5000, 6000, 7000, 8000 - Ethernet, USB, опционально: RS-232 / RS-485, модуль WiFi.
Электрическое питание для серии 2000 осуществляется от сети постоянного тока; для серий 3000, 5000, 6000, 7000, 8000, 9000 - от сети переменного тока через блок питания. Серии 6000, 7000, 8000 дополнительно имеют аккумуляторную батарею.
Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц по каналам регистрации их размеров. В сериях 5000, 6000, 7000, 8000 предусмотрена оценка массовой концентрации аэрозольных частиц по размерным фракциям. Серии 5000, 7000, 8000 имеют возможность подключения внешнего термопринтера для вывода результатов измерений на печать, серия 6000 имеет встроенный термопринтер.
Счётчики серий 5000, 6000, 7000, 8000 могут оснащаться датчиком температуры и влажности для оценки параметров окружающей среды. Счётчики серий 5000 и 7000 исполнения AQM дополнительно оснащаются датчиками для оценки содержания углекислого газа CO2 (модели 5301-AQM и 7301-AQM) и летучих органических соединений (модели 5302-AQM и 7302-AQM).
Общий вид счётчиков изображён на рисунках 1 и 2. Пломбировка корпуса осуществляется с помощью наклейки на винт, скрепляющий корпус. Идентификация осуществляется с помощью этикетки, расположенной на корпусе. На этикетке указывается наименование модели с её исполнением, заводской номер, дополнительно может быть указана дата выпуска. Знак поверки наносится на свидетельство о поверке в случае его оформления.

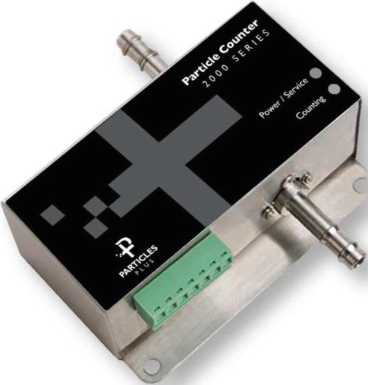

а) серия 2000

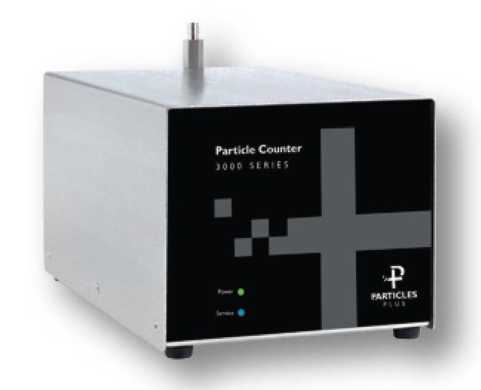

б) серия 3000

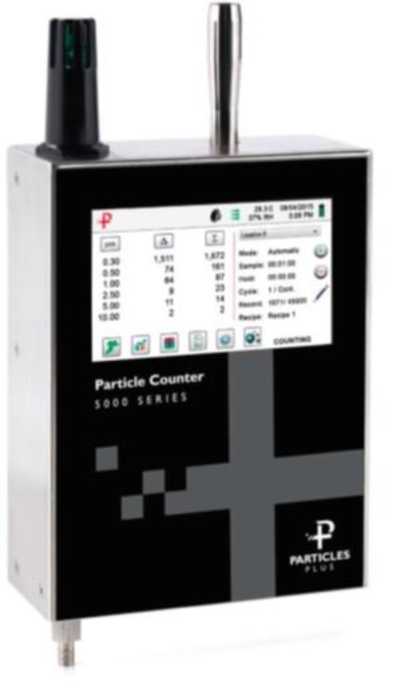

в) серия 5000

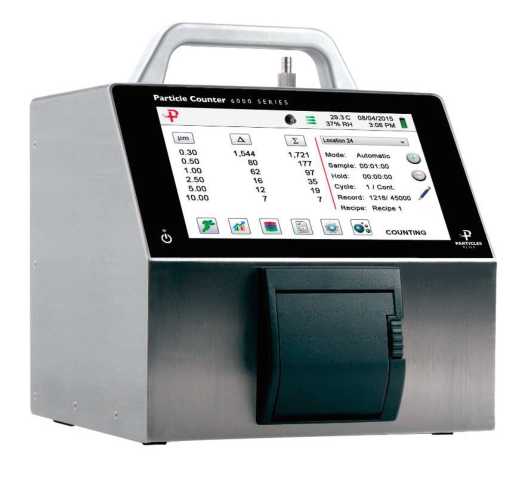

г) серия 6000
Рисунок 1 - Общий вид счётчиков

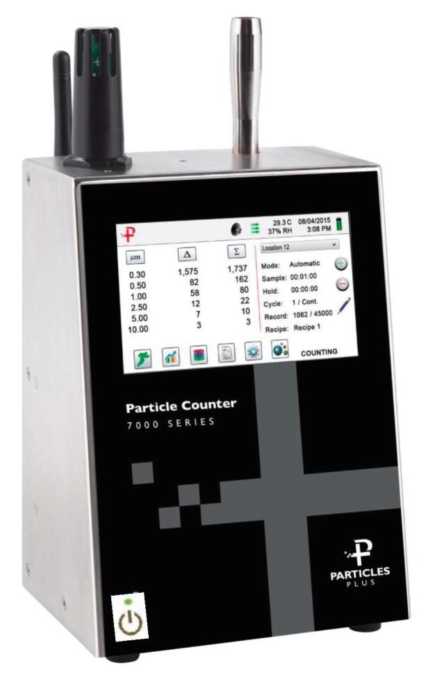

а) серия 7000

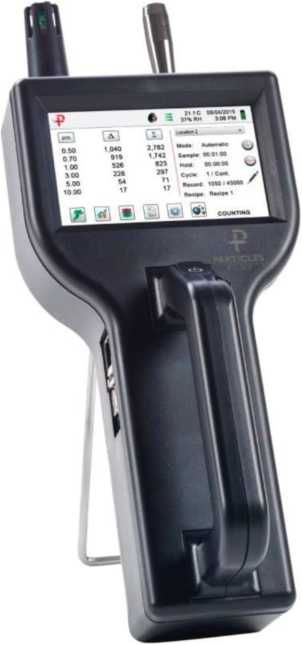

б) серия 8000

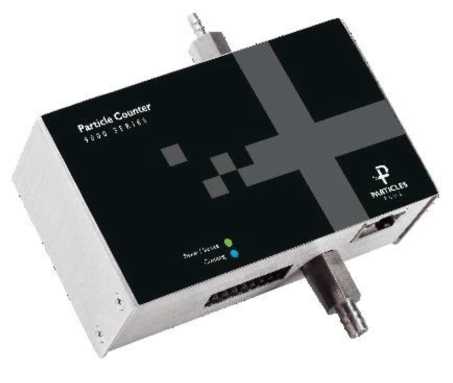

в) серия 9000
Рисунок 2 - Общий вид счётчиков
Таблица 5 - Комплектность счётчиков
Наименование |
Обозначение |
Количество |
Счётчик аэрозольных частиц Particles Plus 1) |
- |
1 шт. |
Автономное ПО 2) |
1 экз. | |
Комплект принадлежностей 3) |
- |
1 комп. |
Комплект эксплуатационной документации 3) |
- |
1 комп. |
|
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний счётной концентрации аэрозольных частиц, частиц/дм3 | |
- серия 2000 (модели 2301, 2501) |
от 0 до 1,8-105 |
- серия 2000 (модели 2310, 2510) |
от 0 до 1,8-104 |
- серия 3000 (модели 3301, 3501), серия 5000, серия 6000 (модель |
от 0 до 3,6405 |
6301), серия 7000, серия 8000, серия 9000 (модели 9301, 9501) | |
- серия 3000 (модели 3310, 3510), серия 6000 (модели 6310, 6510), |
от 0 до 3,6404 |
серия 9000 (модель 9510) | |
- серия 6000 (модели 6350, 6550) |
от 0 до 2,4404 |
- серия 6000 (модели 6300, 6500) |
от 0 до 1,8-104 |
Диапазон измерений счётной концентрации аэрозольных частиц, частиц/дм3 | |
- серия 2000 (модели 2301, 2501) |
от 10 до 1,8-105 |
- серия 2000 (модели 2310, 2510) |
от 10 до 1,8-104 |
- серия 3000 (модели 3301, 3501), серия 5000, серия 6000 (модель |
от 10 до 3,6405 |
6301), серия 7000, серия 8000, серия 9000 (модели 9301, 9501) | |
- серия 3000 (модели 3310, 3510), серия 6000 (модели 6310, 6510), |
от 10 до 3,6404 |
серия 9000 (модель 9510) | |
- серия 6000 (модели 6350, 6550) |
от 10 до 2,4404 |
- серия 6000 (модели 6300, 6500) |
от 10 до 1,8-104 |
Пределы допускаемой относительной погрешности измерений |
±20 |
счётной концентрации аэрозольных частиц, % |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Номинальный объёмный расход отбираемой пробы, дм3/мин - серия 2000 (модели 2301, 2501), серия 3000 (модели 3301, 3501), серия 5000, серия 6000 (модель 6301), серия 7000, серия 8000, |
2,83±0,14 |
серия 9000 (модели 9301, 9501) - серия 2000 (модели 2310, 2510), серия 3 000 (модели 3310, 3510), |
28,3±1,4 |
серия 6000 (модели 6310, 6510), серия 9000 (модель 9510) | |
- серия 6000 (модели 6350, 6550) |
50,0±2,5 |
- серия 6000 (модели 6300, 6500)100±5
Продолжение таблицы 4
1 |
2 |
Параметры электрического питания: - серия 2000 | |
- напряжение сети постоянного тока, В |
от 9 до 30 |
- серии 3000, 5000, 6000, 7000, 8000, 9000 | |
- напряжение сети переменного тока, В |
230±23 |
- частота сети переменного тока, Гц |
50±1 |
Потребляемая мощность, В-А, не более | |
- серия 2000, 3000 |
3 |
- серия 6000 |
145 |
- серия 5000, 7000, 8000, 9000 |
30 |
Габаритные размеры, мм, не более - серия 2000 | |
- высота |
38 |
- ширина |
93 |
- длина |
45 |
- серия 3000 | |
- высота |
115 |
- ширина |
140 |
- длина |
245 |
- серия 5000 | |
- высота |
253 |
- ширина |
57 |
- длина |
133 |
- серия 6000 (модели 6301, 6310, 6510) | |
- высота |
233 |
- ширина |
221 |
- длина |
206 |
- серия 6000 (модели 6350, 6550, 6300, 6500) | |
- высота |
233 |
- ширина |
221 |
- длина |
340 |
- серия 7000 | |
- высота |
239 |
- ширина |
97 |
- длина |
132 |
- серия 8000 | |
- высота |
311 |
- ширина |
130 |
- длина |
108 |
- серия 9000 | |
- высота |
127 |
- ширина |
90 |
- длина |
44 |
Лист № 7
Всего листов 9
Продолжение таблицы 4
1 |
2 |
Масса, кг, не более | |
- серия 2000 |
0,28 |
- серия 3000 |
3,7 |
- серия 5000 (модели 5301, 5501) |
1,18 |
- серия 5000 (модели 5301-AQM, 5302-AQM) |
1,8 |
- серия 6000 (модели 6301, 6310, 6510) |
6,6 |
- серия 6000 (модели 6350, 6550, 6300, 6500) |
11,4 |
- серия 7000 (модели 7301, 7501) |
1,18 |
- серия 7000 (модели 7301-AQM, 7302-AQM) |
1,8 |
- серия 8000 |
1,0 |
- серия 9000 |
0,73 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +30 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка до отказа, ч |
18000 |
