Номер по Госреестру СИ: 84307-21
84307-21 Компараторы сопротивления
(У401М)
Назначение средства измерений:
Компараторы сопротивления У401М (далее по тексту-компараторы) предназначены для поверки однозначных мер электрического сопротивления (катушек электрического сопротивления и др., далее ОМЭС) и многозначных мер электрического сопротивления (магазинов электрического сопротивления и др., далее - ММЭС).
Внешний вид.
Компараторы сопротивления
Рисунок № 1
Общие сведения
Дата публикации - 12.01.2022
Срок свидетельства - 30.12.2026
Номер записи - 185710
ID в реестре СИ - 1395748
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
У401М,
Производитель
Изготовитель - ООО "РЭС"
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3089 от 2021.12.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Компараторы сопротивления (У401М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Компараторы сопротивления (У401М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Компараторы сопротивления (У401М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
6906 | 6906 |
Программное обеспечение
Программное обеспечение (ПО) компараторов хранится в энергонезависимой памяти микроконтроллера. Метрологически значимая часть ПО в составе файла прошивки микроконтроллера неотделима от остальной части ПО.
Запись и контроль ПО на микроконтроллере компараторов выполняется изготовителем компараторов с использованием специальных аппаратных средств. Для контроля идентификационных данных ПО компараторов в процессе эксплуатации эти данные выводятся на индикатор компараторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических хар актеристик компараторов.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
У401М ПО |
|
Номер версии (идентификационный номер) ПО |
1.х |
|
* - номер версии ПО определяют первые цифры, вместо «х» могут быть любые символы | |
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации и на корпус компаратора фотохимическим или иным, обеспечивающим его сохранность в течение срока службы способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации ВСЦТ.411411.001 РЭ «Компаратор сопротивлений У401М. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к компараторам сопротивлений У401МГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ВСЦТ.411411.001 ТУ Компаратор сопротивлений У401М. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «Радиоэлектронные системы»)ИНН 6659102580
620137, г. Екатеринбург, ул. Июльская, 41
Тел./факс (343) 374-24-64, 374-86-67
Web-сайт: http://www.irsural.ru/
Е-mail: elec@irsural.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия компараторов состоит в использовании метода сличения эталонной и поверяемой мер, включённых в измерительную диагональ моста постоянного тока.
Пользователь с помощью органов управления, расположенных на передней панели компаратора (клавиатуры), задаёт параметры сравнения и запускает процесс измерения, и контролирует ход измерения с помощью знакосинтезирующего алфавитно-цифрового индикатора. Процесс измерения (уравновешивания моста) проходит в автоматическом режиме. Результат измерения в виде отношения сопротивлений установленных мер сопротивления отображается на индикаторе.
Конструктивно компаратор выполнен в виде металлического корпуса, состоящего из измерительной камеры и установленного на ней блока управления и индикации. Органы управления и индикации (клавиатура и индикатор) и выключатель питания расположены на передней панели блока управления и индикации, разъём подключения питания, клемма заземления, разъём подключения к сети Ethernet расположены на задней панели блока управления и индикации компаратора. Сравниваемые меры помещаются в измерительную камеру и внутри камеры подключаются к измерительной цепи проводами.
Общий вид компаратора, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения заводских (серийных номеров) - задняя панель блока управления и индикации компаратора.
z
место
пломбировки
\_______________
J
с
место нанесения
знака поверки
_

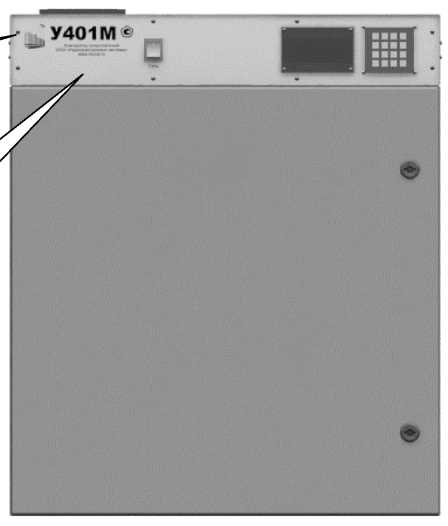

Рисунок 1 - Общий вид компаратора сопротивлений У401М
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Компаратор сопротивлений |
У401М |
1 шт. |
|
Кабель сетевой |
У401М-П |
1 шт. |
|
Руководство по эксплуатации |
ВСЦТ.411411.001 РЭ |
1 экз. |
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, Ом |
105 до 1012 |
|
Допустимое отношение сопротивлений сравниваемых мер |
1:1 - 1:10 |
|
Пределы допускаемой относительной погрешности, % |
10 / Rmin \ RMax S= C + d' 9 ’Iff 1) R 9 \КДЙММ /J ffMIN |
|
Примечания: RMAX - наибольшее значение из сопротивлений сравниваемых мер, Ом; RMIN - наименьшее значение из сопротивлений сравниваемых мер, Ом; Ядимж - минимальное значение сопротивления диапазона для Rmin, Ом; c, d - коэффициенты, определяемые для каждого диапазона по таблице 3. | |
Таблица 3 - Коэффициенты, наибольшее значение сопротивления сравниваемых мер, пределы допускаемой относительной погрешности компаратора для диапазонов измерений
|
Диапазон измерений, Ом |
R, i,, Ом |
с, % |
d, % |
Зн, % |
Зк, % |
|
105 - 106 |
105 |
0,0001 |
0 |
0,0001 |
0,0001 |
|
106 - 107 |
106 |
0,0001 |
0 |
0,0001 |
0,0001 |
|
107 - 108 |
107 |
0,0001 |
0,000003 |
0,0001 |
0,00013 |
|
108 - 109 |
108 |
0,00013 |
0,000007 |
0,00013 |
0,0002 |
|
109 - 1010 |
109 |
0,0002 |
0,00008 |
0,0002 |
0,001 |
|
1010 - 1011 |
1010 |
0,001 |
0,0005 |
0,001 |
0,006 |
|
1011 - 1012 |
1011 |
0,006 |
0,0024 |
0,006 |
0,03 |
|
Примечания: Зн - предел допускаемой относительной погрешности для начала диапазона, %; Зк - предел допускаемой относительной погрешности для конца диапазона, %. | |||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Гц |
50 ± 5 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Габаритные размеры (без учета разъемов), мм, не более: | |
|
- высота |
750 |
|
- ширина |
300 |
|
- длина |
650 |
|
Масса, кг, не более |
30 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +18 до +30 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
40 000 |
|
Срок службы до списания, лет, не менее |
10 |
