Номер по Госреестру СИ: 84296-21
84296-21 Акселерометры
(3700)
Назначение средства измерений:
Акселерометры 3700 (далее по тексту - акселерометры) предназначены для измерений виброускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 3-7 руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам 3700Приказ Росстандарта от 27 декабря 2018 г. № 2772 Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения
Техническая документация предприятия-изготовителя
Изготовитель
PCB Piezotronics, Inc., СШААдрес: 3425 Walden Avenue, Depew, NY 14043, USA
Телефон: +1 (800) 828-8840
Web-сайт: https://www.pcb.com
E-mail: info@pcb.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия акселерометров основан на изменении емкости чувствительного элемента при перемещении инерционной массы, являющейся его частью, под действием ускорения и преобразования емкости чувствительного элемента в выходной сигнал.
Акселерометры представляют собой микроэлектромеханические системы (МЭМС) и состоят из чувствительного элемента и печатной платы для регулировки напряжения, защиты и температурной компенсации, заключенных в металлический корпус с электрическим разъемом или встроенным кабелем.
Акселерометры выпускаются в следующих модификациях:
-
- однокомпонентные: 3711F112G, 3711F1110G, 3711F1130G, 3711F1150G, 3711F11100G, 3711F11200G, 3711F122G, 3711F1210G, 3711F1230G, 3711F1250G, 3711F12100G, 3711F12200G,
-
- трехкомпонентные: 3713F112G, 3713F1110G, 3713F1130G, 3713F1150G, 3713F11100G, 3713F11200G, 3713F122G, 3713F1210G, 3713F1230G, 3713F1250G, 3713F12100G, 3713F12200G,
которые отличаются диапазонами измерений, рабочими диапазонами частот, номинальными значениями коэффициента преобразования, габаритными размерами и массой.
Общий вид акселерометров представлен на рисунках 1 и 2.
Пломбирование акселерометров не предусмотрено.
Заводские номера в виде буквенно-цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на корпус акселерометров лазерной гравировкой и в паспорт типографским способом.
Нанесение знака поверки на акселерометры не предусмотрено.
а) б)
а) - 3711F112G, 3711F1110G, 3711F1130G, 3711F1150G, 3711F11100G, 3711F11200G
б) - 3711F122G, 3711F1210G, 3711F1230G, 3711F1250G, 3711F12100G, 3711F12200G

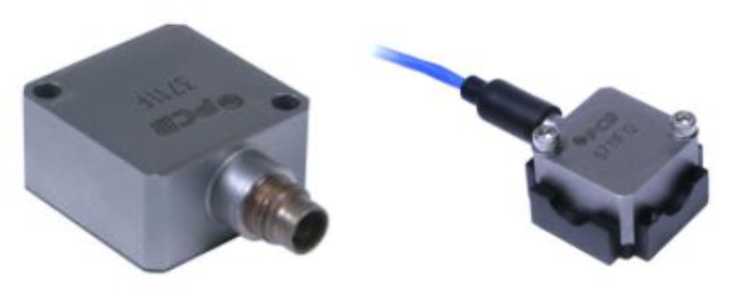

Рисунок 1 - Общий вид акселерометров с одной измерительной осью
а) б)
а) - 3713F112G, 3713F1110G, 3713F1130G, 3713F1150G, 3713F11100G, 3713F11200G
б) - 3713F122G, 3713F1210G, 3713F1230G, 3713F1250G, 3713F12100G, 3713F12200G

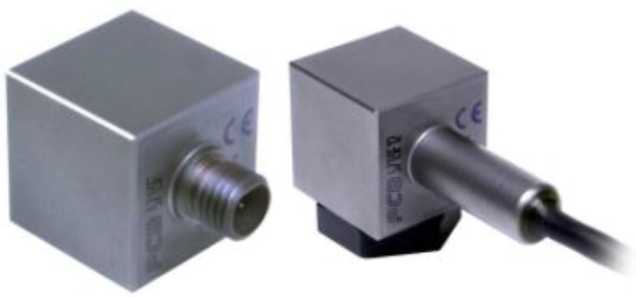

Рисунок 2 - Общий вид акселерометров с тремя измерительными осями
Программное обеспечение отсутствует.
Таблица 8 -
Наименование |
Обозначение |
Количество |
Акселерометр |
— |
1 шт. |
Паспорт |
— |
1 экз. |
Руководство по эксплуатации |
— |
1 экз. по заявке потребителя |
Таблица 1 - Метрологические характеристики акселерометров 3711F112G, 3711F122G, 3713F112G, 3713F122G
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ^м-1^с2 |
68,8 |
Диапазон измерений пиковых значений виброускорения, м/с2 |
от 0,01 до 19,60 |
Диапазон рабочих частот, Гц |
от 0,1 до 350 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±3 |
Неравномерностью амплитудно-частотной характеристики, %: - в диапазоне частот от 0,1 до 250 Гц включ. |
±5 |
- в диапазоне частот св. 250 до 350 Гц |
±10 |
Нелинейность амплитудной характеристики, % |
±1 |
Относительный коэффициент поперечного преобразования, %, не более |
3 |
Частота установочного резонанса, кГц, не менее |
1,2 |
Таблица 2 - Метрологические характеристики акселерометров 3711F1110G, 3711F1210G, 3713F1110G, 3713F1210G
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ^м-1^ |
13,8 |
Диапазон измерений пиковых значений виброускорения, м/с2 |
от 0,01 до 98,10 |
Диапазон рабочих частот, Гц |
от 0,1 до 1500 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±3 |
Неравномерностью амплитудно-частотной характеристики, %: - в диапазоне частот от 0,1 до 1000 Гц включ. |
±5 |
- в диапазоне частот св. 1000 до 1500 Гц |
±10 |
Нелинейность амплитудной характеристики, % |
±1 |
Относительный коэффициент поперечного преобразования, %, не более |
3 |
Частота установочного резонанса, кГц, не менее |
3,2 |
Таблица 3 - Метрологические характеристики акселерометров 3711F1130G, 3711F1230G, 3713F1130G, 3713F1230G
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ^м-1^ |
4,59 |
Диапазон измерений пиковых значений виброускорения, м/с2 |
от 0,01 до 294,20 |
Диапазон рабочих частот, Гц |
от 0,1 до 2000 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±3 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Неравномерностью амплитудно-частотной характеристики, %: - в диапазоне частот от 0,1 до 1500 Гц включ. |
±5 |
- в диапазоне частот св. 1500 до 2000 Гц |
±10 |
Нелинейность амплитудной характеристики, % |
±1 |
Относительный коэффициент поперечного преобразования, %, не более |
3 |
Частота установочного резонанса, кГц, не менее |
5,2 |
Таблица 4 - Метрологические характеристики акселерометров 3711F1150G, 3711F1250G, 3713F1150G, 3713F1250G
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ^м’^с2 |
2,8 |
Диапазон измерений пиковых значений виброускорения, м/с2 |
от 0,01 до 490,00 |
Диапазон рабочих частот, Гц |
от 0,1 до 2000 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±3 |
Неравномерностью амплитудно-частотной характеристики, %: - в диапазоне частот от 0,1 до 1500 Гц включ. |
±5 |
- в диапазоне частот св. 1500 до 2000 Гц |
±10 |
Нелинейность амплитудной характеристики, % |
±1 |
Относительный коэффициент поперечного преобразования, %, не более |
3 |
Частота установочного резонанса, кГц, не менее |
6,5 |
Таблица 5 - Метрологические характеристики акселерометров 3711F11100G, 3711F12100G, 3713F11100G, 3713F12100G
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ^м'1^ |
1,38 |
Диапазон измерений пиковых значений виброускорения, м/с2 |
от 0,01 до 981,00 |
Диапазон рабочих частот, Гц |
от 0,1 до 2500 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±3 |
Неравномерностью амплитудно-частотной характеристики, %: - в диапазоне частот от 0,1 до 1500 Гц включ. |
±5 |
- в диапазоне частот св. 1500 до 2500 Гц |
±10 |
Нелинейность амплитудной характеристики, % |
±1 |
Относительный коэффициент поперечного преобразования, %, не более |
3 |
Частота установочного резонанса, кГц, не менее |
8,5 |
Таблица 6 - Метрологические характеристики акселерометров 3711F11200G, 3711F12200G, 3713F11200G, 3713F12200G
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ^м-1^с2 |
0,69 |
Диапазон измерений пиковых значений виброускорения, м/с2 |
от 0,01 до 1960,00 |
Диапазон рабочих частот, Гц |
от 0,1 до 2500 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±3 |
Неравномерностью амплитудно-частотной характеристики, %: - в диапазоне частот от 0,1 до 1500 Гц включ. |
±5 |
- в диапазоне частот св. 1500 до 2500 Гц |
±10 |
Нелинейность амплитудной характеристики, % |
±1 |
Относительный коэффициент поперечного преобразования, %, не более |
3 |
Частота установочного резонанса, кГц, не менее |
11,8 |
Таблица 7 - Общие технические ха |
рактеристики | |||
Значение для модификаций | ||||
3711F112G |
3711F122G |
3713F112G |
3713F122G | |
3711F1110G |
3711F1210G |
3713F1110G |
3713F1210G | |
Наименование характеристики |
3711F1130G |
3711F1230G |
3713F1130G |
3713F1230G |
3711F1150G |
3711F1250G |
3713F1150G |
3713F1250G | |
3711F11100G |
3711F12100G |
3713F11100G |
3713F12100G | |
3711F11200G |
3711F12200G |
3713F11200G |
3713F12200G | |
Габаритные размеры, мм, не более: | ||||
- высота |
11,4 |
11,4 |
20,3 |
20,3 |
- длина |
21,6 |
21,6 |
20,3 |
20,3 |
- ширина |
21,6 |
21,6 |
20,3 |
20,3 |
Масса, г, не более |
16,3 |
65,0 |
17,3 |
119,0 |
Условия эксплуатации: | ||||
- температура | ||||
окружающей среды, °C |
от -54 до +121 |
