Номер по Госреестру СИ: 84191-21
84191-21 Источники питания постоянного тока
(NGU)
Назначение средства измерений:
Источники питания постоянного тока NGU предназначены для воспроизведения напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Программное обеспечение
Программное обеспечение «FW NGU» предназначено для управления режимами работы источников питания постоянного тока NGU. Программное обеспечение «FW NGU» предназначено только для работы с источниками питания постоянного тока NGU и не может быть использовано отдельно от измерительно-вычислительной платформы этих источников.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик источников питания постоянного тока NGU за пределы допускаемых значений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW NGU |
Номер версии (идентификационный номер) ПО |
не ниже 3.055 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников питания постоянного тока NGU в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 “Порядок работы” руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока NGUПриказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
Изготовитель
“Rohde & Schwarz zavod Vimperk, s.r.o.”, ЧехияАдрес: Spidrova 49, 38501 Vimperk, Czechia
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия источников питания постоянного тока NGU основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Источники питания постоянного тока могут работать как в режиме генерации, так и потребления тока (режим электронной нагрузки).
Конструктивно источники питания постоянного тока NGU выполнены в виде настольного лабораторного прибора. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Индикация режимов работы, установленных и измеряемых значений напряжения и силы тока, осуществляется с помощью сенсорного дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш, поворотного переключателя и/или сенсорного дисплея, расположенных на лицевой панели, а также по интерфейсам дистанционного управления USB, LAN, GPIB.
К данному типу источников питания постоянного тока NGU относятся следующие модификации: NGU201, NGU401. Модификации отличаются режимами работы по установке полярности выходных напряжения и силы тока и могут иметь следующие опции:
K104 - опция вольтметра;
B105 - интерфейс GPIB.
Знак поверки может наноситься на верхнюю панель источников питания постоянного тока NGU.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр наносится методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа источники питания постоянного тока NGU имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.
Общий вид источников питания постоянного тока NGU, обозначение места для нанесения знака утверждения типа средства измерений представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения серийного номера и указания модификации представлены на рисунке 2.

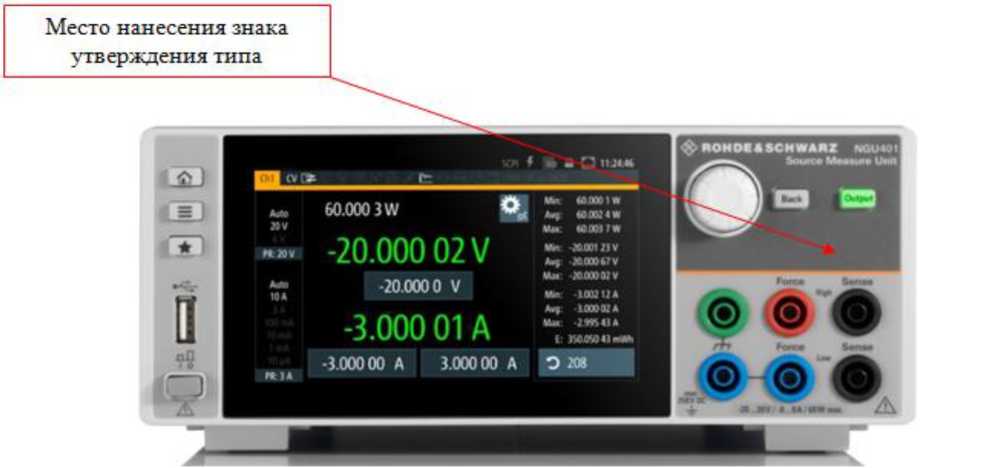

Рисунок 1 - Общий вид средства измерений

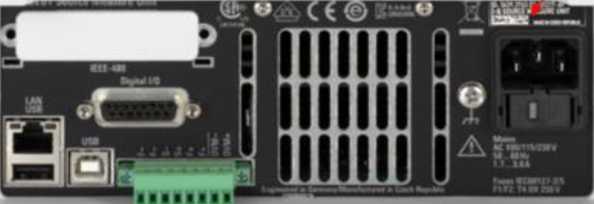

Рисунок 2- Схема пломбировки от несанкционированного доступа и место нанесения серийного номера и указания модификации
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Количество выходных каналов |
1 |
Диапазон установки напряжения постоянного тока в режимах источника питания и электронной нагрузки, В NGU201 NGU401 |
от 0 до 20 от -20 до 20 |
Диапазон установки силы постоянного тока в режимах источника питания и электронной нагрузки, А При напряжении до 6 В включ. При напряжении свыше 6 В |
от 0 до 8 от 0 до 3 |
Пределы допускаемой абсолютной погрешности установки напряжения U постоянного тока, В Диапазон 20 В Диапазон 6 В |
±(0,0002/U+0,002) ±(o,0002/U+0,00l) |
Пределы допускаемой абсолютной погрешности измерения по встроенному индикатору напряжения U постоянного тока, В Диапазон 20 В Диапазон 6 В |
±(0,0002/U+0,002) ±(0,0002/U+0,0005) |
Уровень пульсаций выходного напряжения постоянного тока, мВскз, не более (в полосе частот от 20 Гц до 5 МГц) |
0,5 |
Нестабильность выходного напряжения постоянного тока при изменении силы тока на нагрузке от 10 % до 90 %, В |
±(0,0001-U+0,0005) |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока I, А Диапазон 8 А |
±(0,0005-1+0,002) |
Диапазон 3 А |
±(0,00025-1+0,0005) |
Диапазон 100 мА |
±(0,00025-1+0,000025) |
Диапазон 10 мА |
±(0,00025-1+0,00001) |
Пределы допускаемой абсолютной погрешности измерений по встроенному индикатору силы постоянного тока на выходе, А Диапазон 8 А |
±(0,00025-1+0,0005) |
Диапазон 3 А |
±(0,00025-1+0,00025) |
Диапазон 100 мА |
±(0,00025-1+0,000015) |
Диапазон 10 мА |
±(0,00025 •I+1,540’6) |
Диапазон 1 мА |
±(0,00025а+1,5^10-7) |
Диапазон 10 мкА |
±(0,00025а+1,5^10-8) |
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке от 10 % до 90 %, А |
±(0,0001-1+0,0001) |
Режим вольтметра (опция K104 для NGU201) | |
Диапазон измерений напряжения постоянного тока, В |
от -24 до 24 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,0002/U+0,002) |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальная максимальная выходная мощность, Вт |
60 |
Рабочие условия эксплуатации:
|
от +20 до +30 85 |
Условия хранения и транспортирования:
|
от -20 до +70 95 |
Параметры электрического питания:
|
от 207 до 253 от 50 до 60 |
Потребляемая мощность, Вт, не более |
400 |
Масса, кг, не более |
7,5 |
Габаритные размеры (ширина х глубина х высота), мм, не более |
222x436x97 |
Время прогрева, мин |
30 |
