Номер по Госреестру СИ: 84019-21
84019-21 Меры моделей дефектов
(КО-281)
Назначение средства измерений:
Меры моделей дефектов КО-281 (далее - меры) предназначены для воспроизведения значений глубины дефектов нарушения сплошности металла типа поверхностной трещины и передачи единицы длины при испытаниях, поверке и калибровке электропотенциальных трещиномеров.
Внешний вид.
Меры моделей дефектов
Рисунок № 1
Общие сведения
Дата публикации - 20.12.2021
Срок свидетельства - 13.12.2026
Номер записи - 185427
ID в реестре СИ - 1395128
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ОСО-Г-111, ОСО-Г-110, ОСО-Г-109, КО-281,
Производитель
Изготовитель - ООО "НПП "Машпроект"
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2836 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Меры моделей дефектов (КО-281)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПП "Машпроект"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38465-08 01.09.2013 |
Дефектоскопы магнитно-вихретоковые, ВИД-345 ООО "НПП "Машпроект" (РОССИЯ г. Санкт-Петербург) |
ОТ |
1 год |
|
48898-12 21.12.2026 |
Твердомеры портативные динамические, ТКМ-359 ООО "НПП "Машпроект" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
48907-12 21.12.2026 |
Твердомеры портативные ультразвуковые, ТКМ-459 ООО "НПП "Машпроект" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
74080-19 20.02.2024 |
Дефектоскопы магнитно-вихретоковые, ВИД-345 ООО "НПП "Машпроект" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
84019-21 13.12.2026 |
Меры моделей дефектов, КО-281 ООО "НПП "Машпроект" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Кто поверяет Меры моделей дефектов (КО-281)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 13 | 1 | 12 | 0 | 13 | 1 | 12 | ||
| ООО "АНК" (RA.RU.310566) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Меры моделей дефектов (КО-281)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
6940 | 4722 |
|
ФБУ Тюменский ЦСМ Тюменская область |
2504 | 4722 |
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 паспорта.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерам моделей дефектов КО-281ТУ 26.51.66-012-96819331-2020 «Меры моделей дефектов КО-281. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП «Машпроект»)ИНН 7842345739
Адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1
Телефон: (812) 337-55-47
Web-сайт: www.mashproject.ru
E-mail: mail@mashproject.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия мер основан на воспроизведении заданных значений глубины дефектов типа поверхностной трещины.
Меры представляют собой металлические бруски с нанесенными на их рабочие поверхности дефектами.
Нанесение знака поверки на меры не предусмотрено. Заводские номера, обеспечивающие идентификацию каждого экземпляра мер, наносятся на боковую поверхность гравировкой, электрокарандашом или в виде этикетки, что обеспечивает возможность прочтения и сохранность номера в процессе эксплуатации мер.

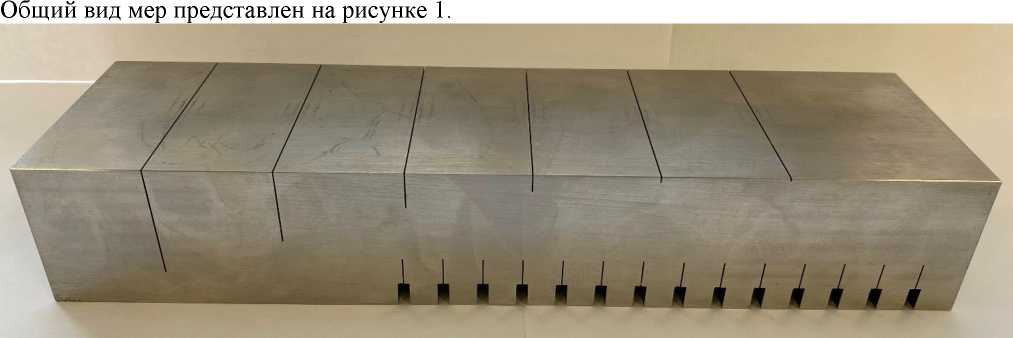

Рисунок 1 - Общий вид мер
Пломбирование мер не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Меры моделей дефектов КО-281 |
— |
1 шт. |
|
Коробка |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
Лист № 3
Всего листов 3
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение и допускаемое отклонение глубины дефекта, мм* |
0,5 ± 0,1; 1,0 ± 0,2; 2,0 ± 0,3; 5,0 ± 0,4; 10,0 ± 0,5; 20,0 ± 0,5; 30,0 ± 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм, для значений глубины, мм 0,5 1,0; 2,0 5,0 10,0 20,0; 30,0 |
±0,05 ±0,10 ±0,15 ±0,20 ±0,30 |
|
* количество определяется при заказе и указывается в паспорте | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина раскрытия дефектов, мм* |
от 0,005 до 0,5 |
|
Материал изготовления* |
Ферромагнитный, неферромагнитный |
|
Шероховатость рабочей поверхности Ra, мкм, не более |
3,2 |
|
Габаритные размеры мер, мм, не более
|
260 63 43 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации:
|
от +15 до +35 от 45 до 80 |
|
Средний срок службы, лет, не менее |
5 |
|
* определяется при заказе и указывается в паспорте | |
