Номер по Госреестру СИ: 83975-21
83975-21 Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик"
(Обозначение отсутствует)
Назначение средства измерений:
Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции «Шнейдер Электрик» (далее - комплексы) предназначены для измерения и контроля параметров технологических процессов и управления положением или состоянием исполнительных механизмов, путем измерения и генерации силы постоянного тока в диапазоне от 4 до 20 мА и измерения электрического сопротивления от первичных измерительных преобразователей (ПИП).
Внешний вид.
Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик"
Рисунок № 1
Общие сведения
Дата публикации - 14.12.2021
Срок свидетельства - 07.12.2026
Номер записи - 185381
ID в реестре СИ - 1394980
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Обозначение отсутствует, МПСА НПС,
Производитель
Изготовитель - ООО "СПК"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2751 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "СПК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33879-07 |
Автоцистерны, АЦ-18 ООО "СПК" (РОССИЯ г. Москва) |
1 год | |
|
43917-10 |
Автоцистерны, АЦ-18М ООО "СПК" (РОССИЯ г. Москва) |
ОТ |
2 года |
|
83974-21 07.12.2026 |
Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения "Шнейдер Электрик", Обозначение отсутствует ООО "СПК" (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
83975-21 07.12.2026 |
Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик", Обозначение отсутствует ООО "СПК" (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ММЦ" (РОСС RU.0001.310259) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение комплексов (далее - ПО «ПТК МПСА НПС «Шнейдер Электрик») разделено на 2 группы - встроенное ПО контроллеров ПТК МПСА «Шнейдер Электрик» и внешнее, устанавливаемое на персональный компьютер, - ПО «OPC Factory Server» или ПО «Proficy iFix OPC Client» или ПО «MBE Driver» или ПО «Alpha.Server».
Выбор внешнего ПО зависит от вида измерительного канала.
ПО «OPC Factory Server» - программа, представляющая собой сервер данных, полученных с контроллера, и предоставляющая их клиентам по ОРС-стандарту.
ПО «Proficy iFix OPC Client» - программа, представляющая собой сервер данных, полученных с контроллера, и предоставляющая их клиентам (в т.ч. по ОРС-стандарту).
ПО «MBE Driver» - программа, представляющая собой сервер данных, полученных с контроллера, и предоставляющая их клиентам (в т.ч. по ОРС-стандарту).
ПО «Alpha.Server» - программа, представляющая собой сервер данных, полученных с контроллера, и предоставляющая их клиентам (в т.ч. по ОРС-стандарту).
Встроенное ПО контроллера ПТК МПСА «Шнейдер Электрик» устанавливается в энергонезависимою память контроллеров в производственном цикле на заводе-изготовителе. Текущие значения идентификационных признаков конкретного экземпляра контроллера устанавливается в процессе первичной поверки комплекса.
Идентификационные данные метрологически значимого ПО приведены в таблице 5.
Таблица 5 - Идентификационные данные внешнего программного обеспечения
ПО «ПТК МПСА НПС «Шнейдер Электрик»
|
Идентификационные данные (признаки) |
Значение |
Значение |
Значение |
Значение |
|
Наименование программного обеспечения |
ПО «OPC Factory Server» |
ПО «Proficy iFix OPC Client» |
ПО «MBE Driver» |
ПО «Alpha.Server» |
|
Идентификационное наименование ПО |
OPC Factory Server - [Server Status] |
Proficy iFix OPC Client |
MBE I/O Server |
Alpha.Server |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже V3.60.3108.0 |
не ниже v7.46g |
не ниже v7.46d |
не ниже 4.12.1.29174 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
ПО «ПТК МПСА НПС «Шнейдер Электрик», предназначенное для управления работой модулей и предоставления измерительной информации по стандартным протоколам, не влияет на метрологические характеристики средства измерений (метрологические характеристики комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита ПО основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты каналов.
Уровень защиты ПО «ПТК МПСА НПС «Шнейдер Электрик» «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на табличку шкафа и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках измеренийприведены в п. 2.5 «Использование МПСА МНС+ПНС» Руководства по эксплуатации ВЛТЦ.425200.007.РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексам программнотехническим микропроцессорной системы автоматизации нефтеперекачивающей станции «Шнейдер Электрик"Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10-16 до 100 А».
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ТУ 4252-020-45857235-2014 Программно-технические комплексы
микропроцессорных систем автоматизации нефтеперекачивающей станции «Шнейдер Электрик». Технические условия.
Изготовитель
Общество с ограниченной ответственностью «СпецэнергоПромКомплект»(ООО «СПК»)
ИНН 7726399028
117587, Москва, шоссе Варшавское, дом 125, строение 1, помещение 6, офис 202 Телефон: +7 495 646-79-95
Факс: +7 495 646-79-96
E-mail: info@spk-energy.ru
Web-сайт: http://spk-energy.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Башкортостан»(ФБУ «ЦСМ Республики Башкортостан»).
Адрес: 450006, г. Уфа, бульвар Ибрагимова, 55/59
Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Принцип действия комплексов основан на приеме и преобразовании сигналов, поступающих от ПИП, с последующим вычислением, обработкой и архивированием значений параметров технологических процессов.
Комплексы предусматривают возможность:
- приема электрических унифицированных сигналов от аналоговых, дискретных и интеллектуальных устройств, измерительных преобразователей и датчиков технологических параметров нижнего уровня комплекса автоматизации;
- взаимодействия с другими информационно-измерительными, управляющими и смежными системами и оборудованием объекта по проводным и волоконно-оптическим линиям связи (ВОЛС);
- автоматического дистанционного и ручного управления технологическим оборудованием и исполнительными механизмами;
- выявления отклонений технологического процесса от заданных режимов и аварийных ситуаций;
- реализации противоаварийной и технологической защиты;
- управления световой и звуковой сигнализацией;
- отображения необходимой информации о ходе технологического процесса (ТП) и состоянии оборудования;
- формирования баз данных заданных технологических параметров;
- архивирования заданных технологических параметров, событий и действий оперативно - диспетчерского персонала;
- защиты от несанкционированного доступа (НСД);
- диагностики каналов связи и оборудования;
- автоматического включения резервного оборудования;
- сохранения настроек при отказе и отключении электропитания.
Комплексы являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:
-
1) первичные измерительные преобразователи технологических параметров в сигналы постоянного тока в диапазоне от 4 до 20 мА или в электрическое сопротивление (в диапазоне от 30 до 180 Ом);
-
2) промежуточные измерительные преобразователи, осуществляющие нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;
-
3) аналоговые модули ввода/вывода, производящие аналого-цифровые и цифро-аналоговые преобразования. Модули предназначены для совместной работы по внешней шине с контроллерами программируемыми логическими Modicon Quantum, Modicon M340 и Modicon M580.
Измерительные каналы (ИК) комплексов строятся на базе программируемых логических контроллеров и по составу разделяются на 5 видов.
Измерительный канал вида 1 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона от 4 до 20 мА - промежуточный измерительный преобразователь с гальванической развязкой - модуль ввода аналоговых сигналов. Основные метрологические характеристики первичных измерительных преобразователей утвержденных типов приведены в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Измерительный канал вида 2 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона от 4 до 20 мА - модуль ввода аналоговых сигналов. Основные метрологические характеристики первичных измерительных преобразователей приведены в таблице 1. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Измерительный канал вида 3 имеет структуру: первичный измерительный преобразователь температуры, представляющий собой термопреобразователь сопротивления -промежуточный измерительный преобразователь с гальванической развязкой - модуль ввода аналоговых сигналов. Основные метрологические характеристики ПИП температуры приведены в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Измерительный канал вида 4 имеет структуру: модуль вывода аналоговых сигналов -промежуточный измерительный преобразователь с гальванической развязкой. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей вывода аналоговых сигналов приведен в таблице 4.
Измерительный канал вида 5 состоит только из модуля вывода аналоговых сигналов. Перечень возможных модулей вывода аналоговых сигналов приведен в таблице 4.
Таблица 1 - Метрологические характеристики первичных измерительных преобразователей
|
Функциональное назначение первичного измерительного преобразователя |
Пределы допускаемой приведенной погрешности, % от диапазона измерений |
Пределы допускаемой абсолютной погрешности |
|
ПИП избыточного давления нефти/нефтепродукта |
±0,1 |
- |
|
ПИП избыточного давления жидких сред, за исключением нефти/нефтепродукта |
±0,2 |
- |
|
ПИП избыточного давления/разрежения газа |
±0,4 |
- |
|
ПИП перепада давления нефти/нефтепродуктов |
±0,4 |
- |
|
ПИП перепада давления жидких сред вспомогательных систем |
±0,4 |
- |
|
ПИП силы тока, напряжения, мощности |
±1,0 |
- |
|
ПИП виброскорости |
±10,0 |
- |
|
ПИП уровня загазованности атмосферы парами углеводородов, % НКПРП* |
±5,0 |
- |
|
ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом |
±1,0 |
- |
|
ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном |
±0,5 |
- |
|
ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом |
±0,5 |
- |
|
ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном |
±0,3 |
- |
|
ПИП измерения силы постоянного тока в диапазоне от 4 до 20 мА |
±0,1 |
- |
|
ПИП осевого смещения ротора |
- |
±0,1 мм |
|
ПИП измерения уровня нефти/нефтепродуктов в резервуаре РП |
- |
±3,0 мм |
|
ПИП уровня жидкости во вспомогательных емкостях |
- |
±10,0 мм |
|
ПИП температуры нефти/нефтепродукта в трубопроводах |
- |
±0,5 °С |
|
ПИП температуры стенки трубы накладной |
- |
±1,0 °С |
|
ПИП температуры других сред |
- |
±2,0 °С |
|
ПИП многоточечный температуры нефти/нефтепродукта в резервуаре |
- |
±0,2 °С |
|
* НКПРП - Нижний концентрационный предел распространения пламени | ||
Таблица 2 - Промежуточные измерительные преобразователи
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде |
|
Преобразователи измерительные IM, IMS, MK |
49765-12 |
|
Преобразователи измерительные IMX12, исп. IMX12-AI, IMX12-AO, IMX12-TI |
65278-16 |
|
Преобразователи измерительные MACX | |
|
Преобразователи измерительные MACX MCR |
82253-21 |
|
Преобразователи измерительные S, K, H |
65857-16 |
|
Преобразователи измерительные ввода вывода ACT20X |
60310-15 |
Таблица 3 - Модули ввода аналоговых сигналов
|
Тип модуля |
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде |
|
BMXAMI0810RU |
Модули аналоговые серии BMX-... -RU |
71109-18 |
|
BMXAMI0410RU | ||
|
BMXAMI0810 |
Модули аналоговые серии BMX, BME, РМЕ |
67370-17 |
|
BMXAMI0410 | ||
|
140ACI03000 |
Модули аналоговые серии Modicon |
18649-09 |
|
140AVI03000 | ||
|
140ACI04000 |
Таблица 4 - Модули вывода аналоговых сигналов
|
Тип модуля |
Наименование СИ |
Регистрационный номер |
|
BMXAMO0410RU |
Модули аналоговые серии BMX-. -RU |
71109-18 |
|
BMXAMO0410 |
Модули аналоговые серии BMX, BME, РМЕ |
67370-17 |
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на металлическую табличку с помощью металлографии или гравировки, табличка с наименованием комплекса и серийным номером наклеена на обратной стороне дверцы шкафа, в верхней части. Номер имеет цифровое обозначение, состоящее из сочетания арабских цифр.

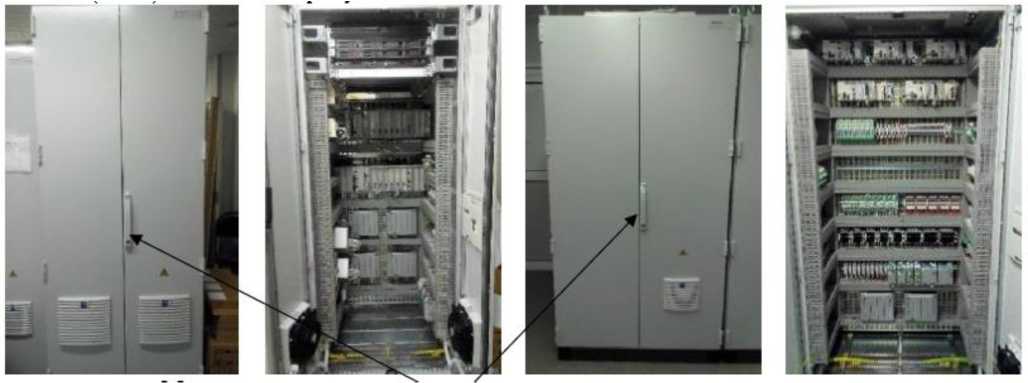

Общий вид шкафов комплекса приведен на рисунке 1.
|
механические замки | |
|
Рисунок 1 - |
Общий вид шкафов комплекса |
Пломбирование комплексов не предусмотрено. Механическая защита комплексов основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты комплексов.
Таблица 9 -
|
Наименование |
Обозначение |
Количество (шт.) |
|
Комплекс программно-технический микропроцессорной системы автоматизации нефтеперекачивающей станции «Шнейдер Электрик": |
- |
количество в соответстви |
|
первичные измерительные преобразователи (тип и количество в соответствии с заказом) |
и с заказом | |
|
модули измерительные: |
|
модуль ввода аналоговых сигналов BMXAMI0810 (по заказу); | ||
|
модуль вывода аналоговых сигналов BMXAMO0410 |
- | |
|
(по заказу); модуль ввода аналоговых сигналов BMXAMI0810RU (по заказу); |
- | |
|
модуль вывода аналоговых сигналов BMXAMO0410RU |
- | |
|
(по заказу); | ||
|
модуль ввода аналоговых сигналов |
- | |
|
серии Modicon 140ACI03000, 140AVI03000, 140ACI04000 (по заказу); |
- | |
|
модуль вывода аналоговых сигналов серии Modicon 140ACO02000 (по заказу) Преобразователи измерительные IM, IMS, MK | ||
|
(по заказу); Преобразователи измерительные IMX12, исп. IMX12-AI, IMX12-AO, IMX12-TI |
- | |
|
(по заказу); Преобразователи измерительные MACX |
- | |
|
(по заказу); Преобразователи измерительные S, K, H (по заказу) |
- | |
|
Комплект ЗИП |
- |
1 |
|
Комплект эксплуатационных документов: Руководство по эксплуатации |
ВЛТЦ.425200.007.РЭ |
1 |
|
Формуляр |
4252-020-45857235-2021 ФО |
1 |
Таблица 6 - Метрологические характеристики входных измерительных каналов комплексов с учетом погрешности первичных измерительных преобразователей
|
Наименование характеристики |
Пределы допускаемой погрешности измерений |
|
- канал измерения избыточного давления нефти/нефтепродуктов |
±0,15 % от диапазона (прив.) |
|
- канал измерения избыточного давления жидких сред, за исключением нефти/нефтепродукта |
±0,3 % от диапазона (прив.) |
|
- канал измерения избыточного давления/разрежения газа |
±0,6 % от диапазона (прив.) |
|
- канал измерения перепада давления нефти/нефтепродукта |
±0,6 % от диапазона (прив.) |
|
- канал измерения перепада давления жидких сред вспомогательных систем |
±0,6 % от диапазона (прив.) |
|
- канал измерения силы тока, напряжения, мощности |
±1,5 % от диапазона (прив.) |
|
- канал измерения виброскорости |
±15 % от диапазона (прив.) |
|
Наименование характеристики |
Пределы допускаемой погрешности измерений |
|
- канал измерения загазованности атмосферы парами углеводородов, % НКПРП* |
±7,5 % от диапазона (прив.) |
|
- канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом |
±1,5 % от диапазона (прив.) |
|
- канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном |
±0,75 % от диапазона (прив.) |
|
- канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом |
±0,75 % от диапазона (прив.) |
|
- канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном |
±0,45 % от диапазона (прив.) |
|
- канал измерения силы постоянного тока в диапазоне от 4 до 20 мА |
±0,15 % от диапазона (прив.) |
|
- канал измерения осевого смещения ротора |
±0,15 мм (абс.) |
|
- канал измерения уровня нефти/нефтепродукта в резервуаре РП |
±4,5 мм (абс.) |
|
- канал измерения уровня жидкости во вспомогательных емкостях |
±15 мм (абс.) |
|
- канал измерения температуры нефти/нефтепродукта в трубопроводах |
±0,75 °С (абс.) |
|
- канал измерения температуры стенки трубы накладной |
±1,5 °С (абс.) |
|
- канал измерения температуры других сред |
±3,0 °С (абс.) |
|
- канал многоточечный измерения температуры нефти/нефтепродукта в резервуаре |
±0,3 °С (абс.) |
|
* НКПРП - Нижний концентрационный предел распространения пламени | |
Таблица 7 - Метрологические характеристики выходных измерительных каналов комплексов типа «4-20 мА униполярный»:
|
Наименование характеристики |
Пределы допускаемой погрешности измерений |
|
- канал цифро-аналогового преобразования силы постоянного тока в диапазоне от 4 до 20 мА |
±0,25 % от диапазона (прив.) |
Таблица 8 - Основные технические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Диапазоны измерений физических величин: | |
|
- избыточного давления, МПа |
от 0 до 16 |
|
- разрежения, МПа |
от 0 до 0,1 |
|
- перепада давления, МПа |
от 0 до 14 |
|
- температуры, °C |
от -100 до +200 |
|
- расхода, м3/ч |
от 0,1 до 20000 |
|
- уровня, мм |
от 0 до 23000 |
|
- загазованности, % НКПРП |
от 0 до 100 |
|
- виброскорости, мм/с |
от 0 до 30 |
|
- осевого смещения ротора, мм |
от 0 до 10 |
|
- силы тока, потребляемого нагрузкой (с учетом понижения токовым трансформатором) , А |
от 0 до 5 |
|
- напряжения нагрузки, В |
от 0 до 12000 |
|
- сопротивления, Ом |
от 30 до 180 |
|
- силы тока, мА |
от 4 до 20 |
|
- мощность, Вт |
от 0 до 40000000 |
|
Рабочие условия эксплуатации первичных измерительных преобразователей: | |
|
- температура окружающего воздуха, °С |
от -60 до +60 |
|
- относительная влажность при температуре +3 0 °С, % |
от 30 до 95 без конденсации влаги |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей ввода/вывода: | |
|
- температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность при температуре + 30 °С, % |
от 30 до 90 без конденсации влаги |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Параметры электропитания от сети переменного тока: | |
|
- напряжение, В |
от 187 до 264 |
|
- частота, Гц |
50±0,4 |
|
Назначенный срок службы, лет, не менее |
20 |
|
Масса одного шкафа, кг, не более |
320 |
|
Габаритные размеры одного шкафа, мм, не более |
2000x1200x1000 |
|
Максимальное количество ИК для одного шкафа |
192 |
