Номер по Госреестру СИ: 83965-21
83965-21 Резервуары вертикальные стальные цилиндрические теплоизолированные
(РВСт-30000)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические теплоизолированные
РВСт-30000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары вертикальные стальные цилиндрические теплоизолированные
Рисунок № 1
Внешний вид.
Резервуары вертикальные стальные цилиндрические теплоизолированные
Рисунок № 2
Внешний вид.
Резервуары вертикальные стальные цилиндрические теплоизолированные
Рисунок № 3
Внешний вид.
Резервуары вертикальные стальные цилиндрические теплоизолированные
Рисунок № 4
Общие сведения
Дата публикации - 14.12.2021
Срок свидетельства -
Номер записи - 185374
ID в реестре СИ - 1394973
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Резервуар вертикальный стальной цилиндрический теплоизолированный РВСт-30000,
Производитель
Изготовитель - АО "НЗРМК им. Н.Е. Крюкова"
Страна - РОССИЯ
Населенный пункт - Кемеровская область - Кузбасс, г. Новокузнецк
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1708 дн.
Приказы РСТ, где упоминается данный тип СИ
№2751 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Резервуары вертикальные стальные цилиндрические теплоизолированные (РВСт-30000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "НЗРМК им. Н.Е. Крюкова"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83553-21 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
83454-21 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
83965-21 |
Резервуары вертикальные стальные цилиндрические теплоизолированные, РВСт-30000 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
84015-21 |
Резервуары вертикальные стальные цилиндрические, РВС-20000 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
84364-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-3 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
84366-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
84384-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-10 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
84418-22 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
84453-22 |
Резервуар стальной вертикальный цилиндрический, РВСП-50000 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
84669-22 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
84777-22 |
Резервуар стальной вертикальный цилиндрический, РВС-20000 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
|
84761-22 |
Резервуар горизонтальный стальной цилиндрический, РГС-5 АО "НЗРМК им. Н.Е. Крюкова" (РОССИЯ Кемеровская область - Кузбасс, г. Новокузнецк) |
ОТ МП |
5 лет |
Кто поверяет Резервуары вертикальные стальные цилиндрические теплоизолированные (РВСт-30000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Резервуары вертикальные стальные цилиндрические теплоизолированные (РВСт-30000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40082 ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах;
ФР.1.29.2021.40085 ГСИ. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим теплоизолированным РВСт-30000Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Изготовитель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)ИНН: 4221002780
Юридический адрес: 654033, Кемеровская обл., г. Новокузнецк, ул. Некрасова (Кузнецкий Р-Н), д.28
Телефон: +7 (3843) 35-66-99
E-mail: mrk@nzrmk.ru
Web-сайт:http://www.nzrmk.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33 Телефон/факс: +7(843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan-ut@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона с теплоизоляцией.
Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - наземный. Фундаменты резервуаров РВСт-30000 соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Заводские номера наносятся на стенки резервуаров аэрографическим способом и типографским способом в паспорт.
Пломбирование резервуаров вертикальных стальных цилиндрических РВСт-30000 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары вертикальные стальные цилиндрические теплоизолированные РВСт-30000 зав.№№ 7, 8 расположены на территории ПК «Шесхарис» Ш1 «Грушовая» АО «Черномортранснефть» по адресу: Краснодарский край, г. Новороссийск, Шесхарис.
Общий вид резервуаров вертикальных стальных цилиндрических теплоизолированных РВСт-30000 представлен на рисунках 1-4.

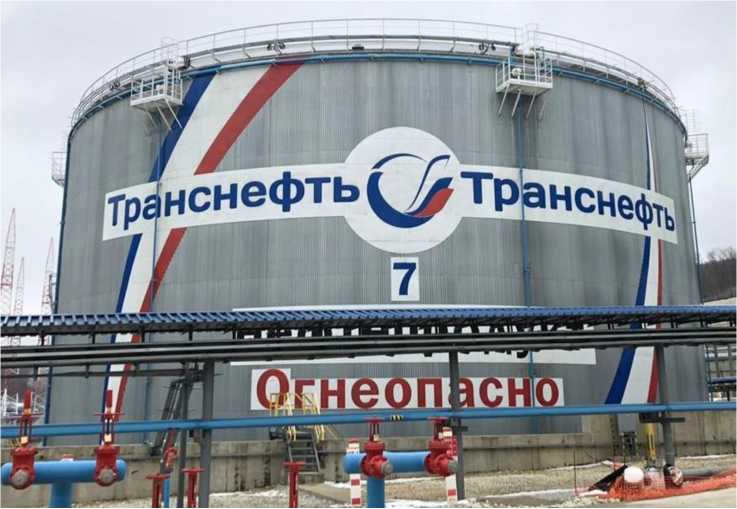

Рисунок 1 - Общий вид резервуаров РВСт-30000

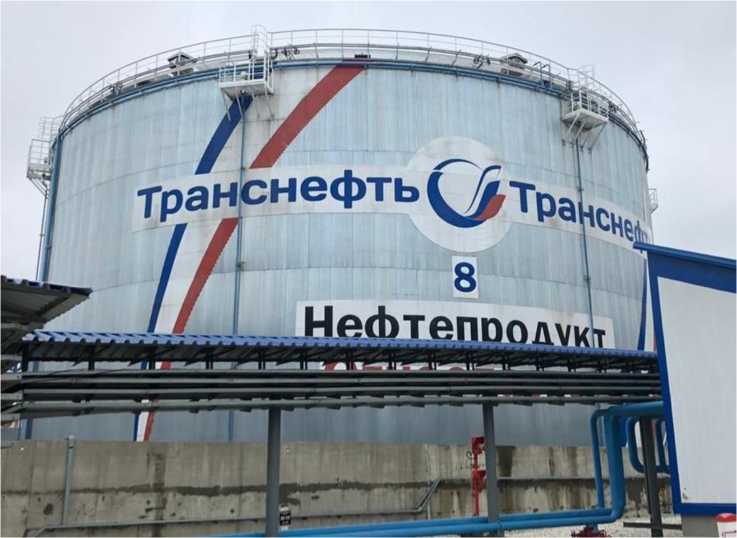

Рисунок 2 - Общий вид резервуаров РВСт-30000
Программное обеспечение отсутствует.

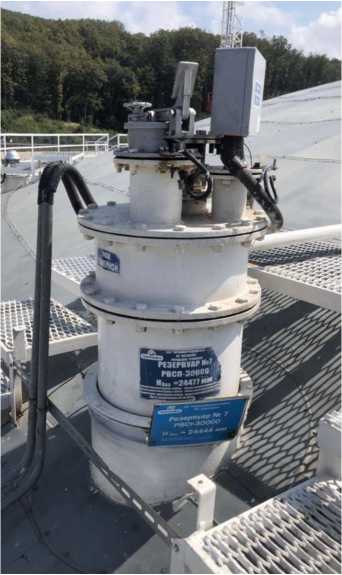

Рисунок 3 - Общий вид резервуаров РВСт-30000

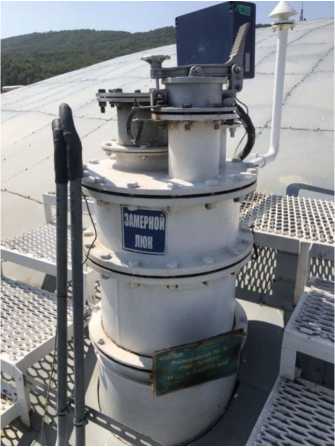

Рисунок 4 - Общий вид резервуаров РВСт-30000
Таблица 1 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Тип резервуаров |
РВСт-30000 |
|
Номинальная вместимость, м3 |
30000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,10 |
|
Средний срок службы, лет, не менее |
50 |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
