Номер по Госреестру СИ: 83904-21
83904-21 Контроллеры измерительные
(FloBoss S600+)
Назначение средства измерений:
Контроллеры измерительные FloBoss S600+ (далее - контроллеры) предназначены для измерений и преобразований электрических сигналов измерительных преобразователей температуры, расхода, давления, плотности в измеряемые величины, расчета по измеренным значениям расхода, массы и объема нефти. Контроллеры применяются в составе системы обработки информации системы измерений количества и показателей качества нефти № 1507 ПСП Пякяхинского месторождения.
Внешний вид.
Контроллеры измерительные
Рисунок № 1
Программное обеспечение
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
LinuxBinary.app |
Номер версии (идентификационный номер) ПО |
06.21/21 |
Цифровой идентификатор ПО |
0x6051 |
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Уровень защиты ПО от непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом по нижнему краю, в центре.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в главе 4 документа «Контроллер измерительный FloBoss S600+. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам измерительным FloBoss модели S600+Государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Федерального агенства по техническому регулированию и метрологии от 01.10.2018 № 2091.
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621.
Техническая документация «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», Мексика.
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Российская Федерация, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аТелефон: +7 (843) 567-20-10, 8-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Принцип действия контроллера основан на измерении и преобразовании сигналов измерительных преобразователей и расходомеров в информацию об измеряемой среде с последующим вычислением и представлением информации на дисплее контроллера, подключенном принтере или на дисплее подключенного персонального компьютера (АРМ оператора).
Входные сигналы поступают в контроллер через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, другие). По полученным сигналам контроллер, с помощью заложенного в нем программного обеспечения, производит вычисления необходимых для учета и управления параметров.
Вычислительным центром контроллера являются один основной процессор и несколько вспомогательных процессоров для эффективной работы с 64-битными числами с плавающей точкой. Это обеспечивает требуемую точность при выполнении математических операций, а целостность результирующих данных обеспечивается хранением нарастающих счетчиков в ячейках памяти с тройным резервированием (Tri-reg format).
На передней панели контроллера располагаются жидкокристаллический дисплей с подсветкой, 26-кнопочная клавиатура для локального управления контроллером и ввода данных, а также светодиод состояния контроллера. Жидкокристаллический дисплей и клавиатура обеспечивают возможность просмотра данных и конфигурационных параметров непосредственно на месте установки контроллера и могут быть настроены для работы с конкретным объектом.
Контроллер позволяет осуществлять:
-
- вычисление расхода по нескольким измерительным линиям;
-
- расчет массы нефти по результатам прямого метода динамических измерений расхода и плотности;
-
- балансирование потоков по линиям и управление общей пропускной способностью узла учета;
-
- управление пробоотборным устройством;
-
- управление трубопоршневой поверочной установкой (ТПУ);
- управление дозированием и загрузкой продукта;
- архивирование измеренных и вычисленных параметров в архивных базах данных произвольного типа и периодически (настраивается при конфигурировании);
- ведение журналов событий и аварий;
- сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при сработке внутренних контуров самодиагностики;
- печать данных на подключенный принтер;
- управление и обмен данными с подчиненными устройствами по цифровым каналам связи;
- передачу информации в системы более высокого уровня по имеющимся интерфейсам связи.
Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.
Контроллеры содержат несколько типов памяти для хранения информации. Энергонезависимая память EPROM - для хранения операционной системы прибора, включая все функциональные блоки учета и управления, защищенные кодом CRC. Энергонезависимая Flash память - для резервного хранения конфигурации прибора. Энергонезависимая SRAM (с батарейной подпиткой) - для хранения текущей конфигурвции прибора и архивных данных. DRAM - для временного хранения информации.
К контроллерам данного типа относятся контроллеры измерительные FloBoss S600+ c заводскими номерами 20029375, 20029379.
Пломбировка контроллера осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, установленной на контровочной проволоке, пропущенной через специальные отверстия, предусмотренные на корпусе контроллера.
Заводской номер наносится на шильд-табличку, прикрепленную к боковой стенке корпуса контроллера.
Общий вид контроллера и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

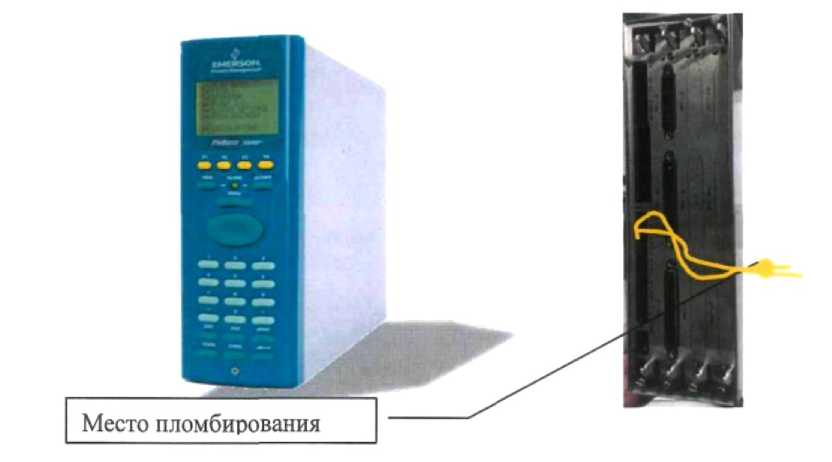

Рисунок 1 - Общий вид контроллера и схема пломбировки от несанкционированного доступа
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
Диапазон измерений частоты, Гц |
от 1 до 10000 |
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении силы постоянного тока, % |
±0,04 |
Пределы допускаемой относительной погрешности при измерении частоты, % |
±0,004 |
Пределы допускаемой абсолютной погрешности при измерении количества импульсов на каждые 10000 импульсов, имп. |
±1 |
Пределы допускаемой относительной погрешности при вычислении массового (объемного) расхода, объема, массы,% |
±0,01 |
Таблица 3 -Технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
от 20 до 32 |
Потребляемая мощность, Вт, не более |
48 |
Габаритные размеры, мм, не более: | |
- высота |
305 |
- ширина |
270 |
- длина |
85 |
Масса, кг, не более |
6 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность при температуре +35 °С, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Наработка на отказ, ч, не более |
20000 |
Средний срок службы, лет, не менее |
10 |
