Номер по Госреестру СИ: 83724-21
83724-21 Измерители емкости
(U1701B)
Назначение средства измерений:
Измерители емкости U1701B (далее по тексту - измерители) предназначены для измерений электрической емкости электронных компонентов электрических цепей.
Внешний вид.
Измерители емкости
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации в разделе 2 «Функции и возможности».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям емкости U1701BГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Изготовитель
Компания «Keysight Technologies, Inc.», СШАМесто нахождения и адрес юридического лица: 1400 Fountaingrove Parkway Santa Rosa, CA 95403-1738, USA
Адрес деятельности: 1400 Fountaingrove Parkway Santa Rosa, CA 95403-1738, USA
Завод-изготовитель:
«Keysight Technologies Malaysia Sdn. Bhd», Малайзия
Адрес деятельности: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на заряде конденсатора известным током, измерении времени заряда и вычислении электрической емкости. При этом аналоговые сигналы преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатываются микроконтроллером и отображается в виде результата измерений на жидкокристаллическом дисплее с подсветкой.
Для выбора режима измерений в измерителях используются функциональные кнопки.
Управление процессами измерений осуществляется встроенным микроконтроллером. Результаты измерений могут отображаться на дисплее в цифровом виде, сохраняться во внутренней памяти измерителей или передаваться на внешний ПК с помощью интерфейса IR (инфракрасный порт).
Измерители имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии; ручного и автоматического выбора диапазона измерений; визуального и звукового оповещения в режиме определения отклонения от допуска; режима сравнения с 25 наборами настроек верхнего и нижнего пределов, хранимых в энергонезависимой памяти; регистрации средних, минимальных и максимальных значений; режима относительных измерений, позволяющий определить разницу между стандартным и измеряемым значением.
Основные узлы измерителей: источник тока, таймер, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, дисплей.
Конструктивно измерители выполнены в изолированных пластиковых корпусах прямоугольной формы.
На лицевой панели измерителей расположены дисплей, функциональные клавиши, входные разъемы, входные разъемы.
На задней панели измерителей расположены батарейный отсек, инфракрасный порт и подставка.
Общий вид измерителей представлен на рисунке 1.
Пломбирование измерителей емкости U1701B не предусмотрено.
Нанесение знака поверки на измерители не предусмотрено.
Место нанесения заводских (серийных) номеров - на тыльной панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.

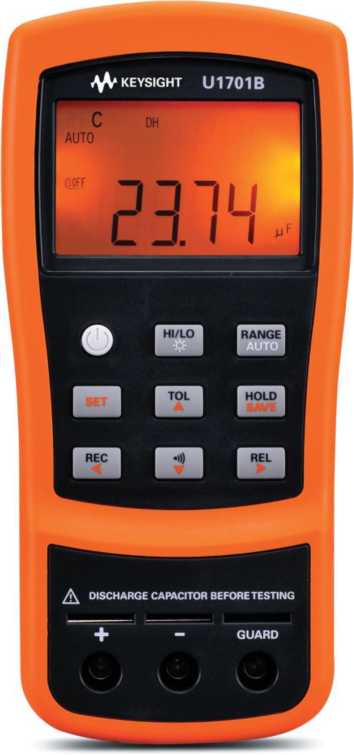

Рисунок 1 - Общий вид измерителей емкости U1701B
Таблица 1 - Метрологические характеристики измерителей емкости U1701B в режиме
измерений электрической емкости
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
1000,0 пФ |
0,1 пФ |
±(0,1-C+20 е.м.р.) |
10,000 нФ |
0,001 нФ |
±(0,01-C+5 е.м.р.) |
100,00 нФ |
0,01 нФ |
±(0,005<+21 е.м.р.) |
1000,0 нФ |
0,1 нФ | |
10,000 мкФ |
0,001 мкФ | |
100,00 мкФ |
0,01 мкФ |
±(0,01-C+21 е.м.р.) |
1000,0 мкФ |
0,1 мкФ | |
10,000 мФ |
0,001 мФ | |
199,99 мФ 1) |
0,01 мФ |
±(0,02<+41 е.м.р.) |
Примечания: C - измеренное значение электрической емкости, нФ, мкФ, мФ; 1) - погрешность нормирована до 100 мФ |
Таблица 2 - Температурный коэффициент
Модификация |
Температурный коэффициент, /°С |
U1701B |
0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
9 |
Габаритные размеры, мм, (длинахширинахвысота) |
184х87х41 |
Масса, кг |
0,32 |
Нормальные условия измерений:
|
от +18 до +28 до 80 |
Рабочие условия измерений:
|
от 0 до +50 до 80 при температуре +30 °С |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
10 000 |
