Номер по Госреестру СИ: 83677-21
83677-21 Дифрактометры рентгеновские
(Arex-D)
Назначение средства измерений:
Дифрактометры рентгеновские Arex-D (далее по тексту-дифрактометры) предназначены для измерения интенсивности и углов дифракции рентгеновского излучения отраженного от объекта, содержащего кристаллические структуры при решении задач рентгеноструктурного и рентгенофазового анализа материалов.
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Программное обеспечение
Дифрактометр оснащен встроенным программным обеспечением (прошивкой контроллеров) и автономным программным обеспечением «AUSTENITE». Встроенное ПО является полностью метрологически значимым и предназначено для реализации аппаратных функций дифрактометра и обмена данными с автономным ПО. Автономное ПО управляет работой дифрактометра и отображает, обрабатывает, передает и хранит полученные данные.
К метрологически значимой части автономного ПО относится файл austenite.exe.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Автономное ПО |
Встроенное ПО | |
Идентификационное наименование ПО |
austenite.exe |
— |
Номер версии (идентификационный номер) ПО |
не ниже 1.1.12 |
недоступен |
Цифровой идентификатор ПО |
- |
— |
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и на корпус дифрактометров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации дифрактометров, раздел 6.3; при использовании в сфере государственного регулирования обеспечения единства измерений дифрактометр применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским Arex-Dтехническая документация изготовителя.
Изготовитель
Фирма «G.N.R. s.r.l.», ИталияАдрес: Via Torino 7, Agrate Conturbia (No), Italy
Телефон: +39 0322882911
Факс: +39 0322882930
E-mail: gnrcomm@gnr.it
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия дифрактометра основан на регистрации рентгеновского излучения, дифрагированного элементами кристаллической решетки исследуемого образца.
Угловое положение дифракционного спектра (совокупности интерференционных максимумов) подчиняется закону Вульфа-Брэгга. Дифрактометр построен по схеме Брэгга-Брентано и состоит из металлического корпуса с откидной крышкой, внутри которого расположен столик для образцов, а под ним размещены без возможности доступа пользователя основные компоненты прибора, представляющие собой твердотельный детектор, работающий по технологии гибридного подсчета фотонов (HPC), рентгеновскую трубку со встроенным источником питания и видеокамеру, предназначенную для определения положения образца во время съемки. Рентгеновская трубка и детектор находятся в фиксированном положении, охват требуемого углового диапазона выполняется за счет ширины области регистрации детектора.
Управление дифрактометром осуществляется с помощью специального программного обеспечения, устанавливаемого на внешнем компьютере, работающем под управлением операционной системы Windows.
Наименование дифрактометра и его заводской номер указаны на табличке (шильде), которая находится на его задней панели. Пломбирование дифрактометра не предусмотрено.
Общий вид дифрактометра и место нанесения знака поверки приведены на рисунке 1.
Место нанесения знака поверки

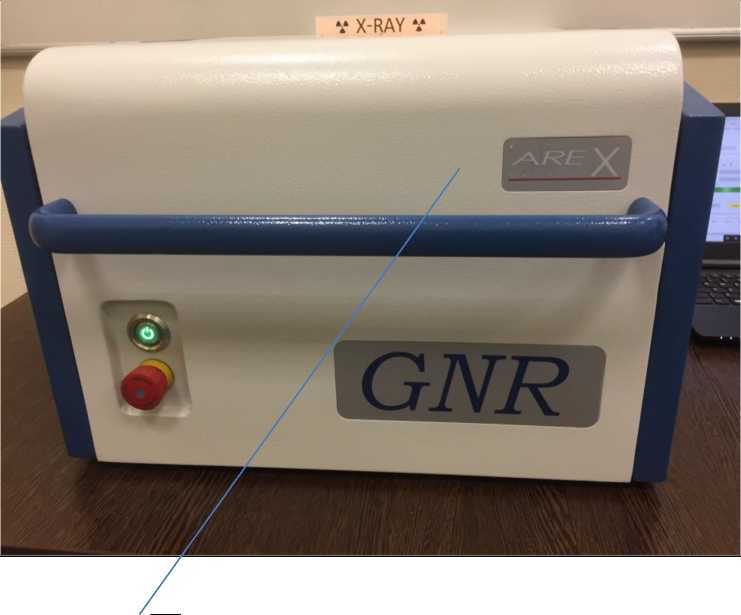

Рисунок 1 - Общий вид дифрактометра Arex-D
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений углов дифракции 2 0, градусов |
от 21,5 до 42,5 |
Пределы допускаемой абсолютной погрешности дифрактометра при измерении угловых положений дифракционных максимумов, градусов, не более |
±0,15 |
Относительное СКО выходного сигнала (по площади пика), %, не более |
1,5 |
Таблица 3 - Основные технические характеристики
Габаритные размеры (ДхШхВ), мм, не более |
550x490x360 |
Масса, кг, не более |
37 |
Параметры электрического питания: -напряжение переменного тока частотой 50±1 Гц, В |
220+22-33 |
Средний срок службы, лет |
10 |
Наработка на отказ, ч, не менее |
10000 |
Условия эксплуатации:
|
от 18 до 27 80 |
