Сведения о средстве измерений: 83400-21 Установки для измерения пористости и проницаемости

Номер по Госреестру СИ: 83400-21
83400-21 Установки для измерения пористости и проницаемости
(СМП-ПП)

Назначение средства измерений:
Установки для измерения пористости и проницаемости СМП-1111 (далее - установки) предназначены для измерений открытой пористости газоволюметрическим методом и коэффициента абсолютной газопроницаемости методом нестационарной фильтрации.

сертификация программного обеспечения

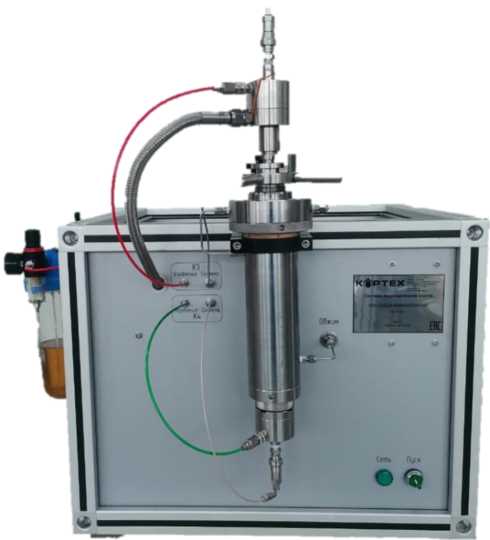

Внешний вид. Установки для измерения пористости и проницаемости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки для измерения пористости и проницаемости
Рисунок № 1

Общие сведения

Дата публикации - 03.11.2021
Срок свидетельства - 18.10.2026
Номер записи - 184896
ID в реестре СИ - 1394033
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СМП-ПП,

Производитель

Изготовитель - ООО "Кортех"
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да

Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 17
Выдано извещений - 1
Кол-во периодических поверок - 5
Кол-во средств измерений - 0
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Установки для измерения пористости и проницаемости (СМП-ПП)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "Кортех"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83400-21
18.10.2026
Установки для измерения пористости и проницаемости, СМП-ПП
ООО "Кортех" (РОССИЯ Московская обл., г. Мытищи)
ОТ
МП
1 год

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Установки для измерения пористости и проницаемости (СМП-ПП)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
(RA.RU.311473)
РСТ
  • СМП-ПП
  • 17 3 12 5 1 6 5 1

    Стоимость поверки Установки для измерения пористости и проницаемости (СМП-ПП)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Установки оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения (ПО) установок приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    СМП-ПП

    Номер версии (идентификационный номер) ПО

    не ниже 1.0.0.29

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.

    Лист № 4 Всего листов 5

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации, раздел 1 «Описание и работа».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к установкам для измерения пористости и проницаемости СМП-ПП

    ТУ 28.99.39-002-01440184-2017 Система моделирования пласта. СМП. Технические условия

    Изготовитель

    Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»)
    Адрес: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205
    Телефон: +7 (499) 707-79-66
    Web-сайт: www.kortekh.ru
    E-mail: office@kortekh.ru

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 620075, г. Екатеринбург, улица Красноармейская, 4
    Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39
    Web-сайт: www.uniim.ru
    E-mail: uniim@uniim.ru

    1ринцип действия установок основан на фильтрации газа исследуемым образцом керна.

    1ри измерении открытой пористости исследуемый образец керна цилиндрической формы с известными значениями длины и диаметра помещается в кернодержатель установки, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Таким образом, объём камеры, в которой находится исследуемый образец керна, становится равным объёму этого образца. Выбирается газ для измерений (гелий или азот). Далее производится расширение выбранного газа из ёмкости известного объёма в камеру с образцом. Так как резиновая манжета плотно обжимает образец, газ занимает только объём пор образца. 1о разности значений давления и температуры газа до и после расширения, согласно закону Бойля-Мариотта, производится расчет объёма пор исследуемого образца керна. 1о полученному значению объёма пор и известным значениям длины и диаметра образца производится расчет открытой пористости.

    1ри измерении коэффициента абсолютной газопроницаемости исследуемый образец керна цилиндрической формы с известными значениями длины и диаметра помещается в кернодержатель установки, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Выбирается газ для измерений (гелий или азот). 1 роизводится измерение открытой пористости образца, значение которой необходимо для расчета коэффициента абсолютной газопроницаемости. 1осле измерения открытой пористости начинается измерение коэффициента абсолютной газопроницаемости. 1роисходит открытие клапана, соединяющего камеру с образцом и ёмкость известного объёма над образцом, в которой находится газ с заданным значением давления. Начинается процесс фильтрации газа из ёмкости над образцом через исследуемый образец в окружающую среду. В ходе данного процесса программным обеспечением установки фиксируются показания датчика давления, установленного в ёмкости над образцом, и соответствующие этим показаниям значения времени. 1о полученной зависимости давления от времени производится расчет коэффициента абсолютной газопроницаемости.

    Конструктивно установки представляют собой автоматизированную систему измерений параметров открытой пористости и коэффициента абсолютной газопроницаемости образцов керна. Установка включает в себя следующие основные функциональные блоки: блок поддержания обжимного давления, блок поддержания порового давления, блок измерения температуры и давления газа, ёмкости с калиброванным объёмом, блок манифольда, кернодержатель, система пневматических клапанов, регулятор давления, контроллер управления, а также периферийные блоки, отвечающие за функционирование основных.

    Установки имеют заводские номера, расположенные на лицевой панели средств измерений. Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.

    Общий вид установок представлен на рисунке 1.

    Внешний вид. Установки для измерения пористости и проницаемости (СМП-ПП), http://oei-analitika.ru

    Рисунок 1 - Общий вид установки для измерения пористости и проницаемости СМП-ПП

    Пломбирование установок не предусмотрено. Конструкция установок обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Установка для измерения пористости и проницаемости

    СМП-ПП

    1 шт.

    Компрессор с ресивером и фильтрами (в том числе грубой очистки, осушки рабочего газа от влаги)

    -

    1 шт.

    Расходные материалы и ЗИП

    -

    1 комплект

    Цифровой штангенциркуль

    -

    1 шт.

    Персональный компьютер (системный блок)

    -

    1 шт.

    Монитор

    -

    1 шт.

    Компьютерная мышь

    -

    1 шт.

    Клавиатура

    -

    1 шт.

    Комплект кабелей

    -

    1 шт

    Русифицированное программное обеспечение

    СМП-ПП

    1 шт.

    Руководство по эксплуатации

    28.99.39-002-

    01440184-ПП РЭ

    1 экз.

    Паспорт

    28.99.39-002-

    01440184-ПП ПС

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений открытой пористости, %

    от 0,6 до 52

    Пределы допускаемой абсолютной погрешности измерений открытой пористости в поддиапазоне от 0,6 до 16,7 % включ., %

    ± 0,5

    Пределы допускаемой относительной погрешности измерений открытой пористости в поддиапазоне св. 16,7 до 52 %, %

    ± 3

    Диапазон измерений коэффициента абсолютной газопроницаемости, 10-3 мкм2 (мД)*

    от 0,1 до 5000

    Пределы допускаемой абсолютной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне от 0,1 • 10-3 до 0,633• 10-3 мкм2 (мД)* включ., 10-3 мкм2 (мД)*

    ± 0,05

    Пределы допускаемой относительной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне св. 0,633•IO-3 до 5000^ 10-3 мкм2 (мД)* , %

    ± 8

    Диапазон показаний открытой пористости, %

    от 0 до 60

    Диапазон показаний коэффициента абсолютной газопроницаемости, 10-3 мкм2 (мД)*

    от 0,001 до 10000

    *1 миллидарси [мД]=0,98692340-15 м2 = 0,986923403 мкм2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диаметр исследуемых образцов цилиндрической формы, мм

    от 8 до 110

    Длина исследуемых образцов цилиндрической формы, мм, не более

    100

    Сторона ребра исследуемы образцов кубической формы, мм

    30, 40, 50

    Давление обжима исследуемого образца, МПа, не более

    70

    Поровое давление, МПа, не более

    1,7

    Поддерживаемые газы

    азот, гелий, воздух

    Входное давление сжатых газов для проведения измерений, МПа

    2,0

    Входное давление сжатого воздуха для управления системой пневматических клапанов и создания давления обжима, МПа

    от 0,45 до 0,65

    Параметры электрического питания: - напряжение переменного тока, В

    220±11

    - частота переменного тока, Г ц

    50/60

    Габаритные размеры, мм, не более

    - высота

    900

    - ширина

    830

    - длина

    850

    Масса, кг, не более

    70

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +20 до +30

    - относительная влажность, %

    от 10 до 80
