Сведения о средстве измерений: 83363-21 Терморегистраторы

Номер по Госреестру СИ: 83363-21
83363-21 Терморегистраторы
(GO Bluetooth)

Назначение средства измерений:
Терморегистраторы GO Bluetooth (далее по тексту - терморегистраторы) предназначены для измерений и регистрации температуры и относительной влажности окружающей среды при перевозке и хранении различной продукции.

сертификация программного обеспечения
Внешний вид. Терморегистраторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Терморегистраторы
Рисунок № 1
Внешний вид. Терморегистраторы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Терморегистраторы
Рисунок № 2
Внешний вид. Терморегистраторы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Терморегистраторы
Рисунок № 3

Общие сведения

Дата публикации - 08.10.2021
Срок свидетельства - 05.10.2026
Номер записи - 184765
ID в реестре СИ - 1393640
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года (без использования измерительного канала относительной влажности); 1 год (при использовании измерительных каналов температуры и относительной влажности)
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - SHENZHEN ANVOX ALARM SYSTEMS CO., LTD,
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2180 от 2021.10.05 Об утверждении типов средств измерений

Наличие аналогов СИ: Терморегистраторы (GO Bluetooth)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
83363-21 Терморегистраторы (GO Bluetooth)
SHENZHEN ANVOX ALARM SYSTEMS CO., LTD, (КИТАЙ )
31926-12 Комплексы измерительные (iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3))
ООО "Научно-техническая лаборатория Электронные Инструменты" (РОССИЯ г.Москва)
83363-21 Терморегистраторы (GO Bluetooth)
SHENZHEN ANVOX ALARM SYSTEMS CO., LTD, (КИТАЙ )
74420-19 Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-М)
АО "Взлет" (РОССИЯ г. Санкт-Петербург)

Все средства измерений АО "Взлет"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83363-21
05.10.2026
Терморегистраторы, GO Bluetooth
SHENZHEN ANVOX ALARM SYSTEMS CO., LTD, (КИТАЙ )
ОТ
МП
2 года (без использования измерительного канала относительной влажности); 1 год (при использовании измерительных каналов температуры и относительной влажности)

Кто поверяет Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-М)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) терморегистраторов состоит из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, загружаемое в терморегистраторы на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО, не ниже

V1.00

Цифровой идентификатор программного обеспечения

недоступен

Автономная часть ПО представляет собой мобильное приложение GO BT Reader и устанавливается пользователем на мобильные устройства, работающие на операционных системах iOS и Android. Автономное ПО применяется для программирования пределов срабатывания сигнализации терморегистраторов, для отображения измеренных значений в виде таблиц и временных графиков и формирования файлов отчетов в форматах «.csv» и «.pdf».


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на терморегистраторы типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Основные параметры и характеристики оборудования» Руководства по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к терморегистраторам GO Bluetooth

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

Техническая документация фирмы-изготовителя.

Изготовитель

Фирма: Locus Solutions LLC, США
Адрес: 7121 Fairway Dr, Ste 400 Palm Beach Gardens, FL 33418, USA
Тел.: +1 561-575-7600
Web-сайт: www.climate.emerson.com
Завод-изготовитель
SHENZHEN ANVOX ALARM SYSTEMS CO., LTD, Китай
Адрес: 3rd Floor Building 1, 4th Phase of No. 4 Industrial Zone, Heshuikou, Guangming
District, Shenzhen 518106, China
Тел.: +86 755 23400615
Web-сайт: www.anvoxalarm.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66; E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Принцип действия терморегистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (ПП) температуры и относительной влажности.

Терморегистратор представляет собой автономный программируемый самописец, фиксирующий температуру и относительную влажность в течение заданного времени с фиксированным временным интервалом записи. Считывание информации, накопленной в терморегистраторах осуществляется по беспроводной связи стандарта Bluetooth при помощи автономного ПО, устанавливаемого на мобильные устройства.

Конструктивно терморегистраторы выполнены в виде компактного моноблока из поликарбоната со встроенными ПП температуры и относительной влажности. На лицевой панели терморегистраторов расположен световой индикатор и нанесен цифровой серийный номер при помощи наклейки. На нижней панели терморегистраторов расположен 3,5 мм разъем типа TRS для подключения внешних температурных зондов PR3 и PR1.

Фотографии общего вида терморегистраторов приведены на рисунках 1-3. Цветовая гамма корпусов терморегистраторов может быть изменена по решению Изготовителя в одностороннем порядке.

Пломбирование терморегистраторов не предусмотрено.

Конструкция терморегистраторов не предусматривает нанесение знака поверки на его корпус.

место нанесения серийного номера

Внешний вид. Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-М), http://oei-analitika.ru

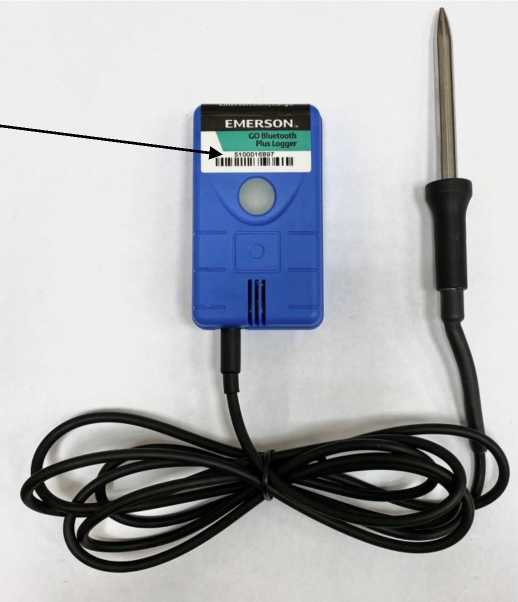

Рисунок 1 - Общий вид терморегистраторов

c подключенным внешним температурным зондом PR1

Внешний вид. Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-М), http://oei-analitika.ru

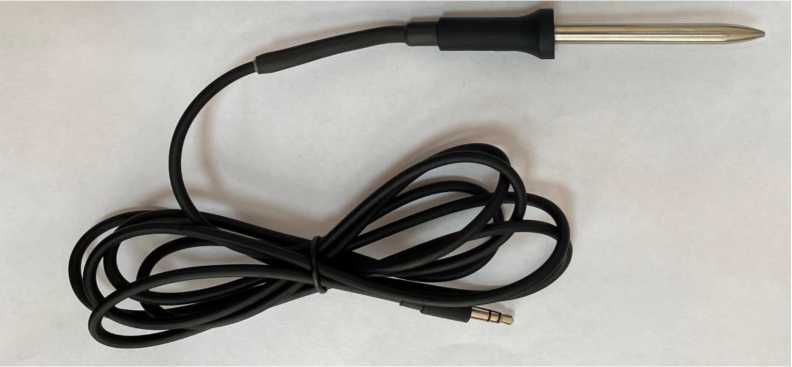

Рисунок 2 - Общий вид температурного зонда PR3

Внешний вид. Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-М), http://oei-analitika.ru

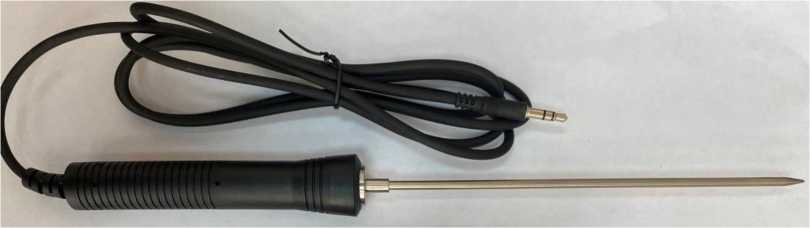

Рисунок 3 - Общий вид температурного зонда PR1


Таблица 4 -

Наименование

Обозначение

Количество

Т ерморегистратор

GO Bluetooth

1 шт.

Внешний температурный зонд

В соответствии с заказом

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Методика поверки

МП 207-036-2021

По запросу


Метрологические и основные технические характеристики терморегистраторов приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры встроенного датчика, °С

от -30 до +60

Пределы допускаемой абсолютной погрешности измерений температуры встроенного датчика, °С

±1,0 (от -30 до 0 °С не включ.) ±0,5 (от 0 до +60 °С включ.)

Диапазон измерений температуры при помощи внешнего температурного зонда, °С

от -50 до +150

Пределы допускаемой абсолютной погрешности измерений температуры при помощи внешнего температурного зонда, °С

±0,6

Разрешающая способность измерений температуры, °С

0,1

Диапазон измерений относительной влажности (при температуре окружающей среды от +5 до +60 °С), %

от 20 до 80

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:

  • - в диапазоне температур окружающей среды от +20 до +25 °С включ.

  • - в диапазоне температур окружающей среды от +5 до +20 °С не включ. и св.+25 до +60 °С включ.

±3

±4

Диапазон показаний относительной влажности, %

от 1 до 99

Разрешающая способность показаний при измерении относительной влажности, %

1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (без учета внешнего температурного зонда), мм, не более

68x39x13

Масса, г, не более

35

Рабочие условия эксплуатации:

  • - температура окружающего воздуха,°С

  • - относительная влажность воздуха, %, не более

от -30 до +65

100

Количество записей в памяти измерителя, шт., не более

32000

Интервал измерения температуры, мин

5

Максимальное время проведения измерений, суток

111 (с момента запуска)

Срок хранения до запуска, месяцев, не более

15
