Номер по Госреестру СИ: 83174-21
83174-21 Преобразователи перемещения токовихревые
(BN-3300XL)
Назначение средства измерений:
Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СПГ.
Внешний вид.
Преобразователи перемещения токовихревые
Рисунок № 1
Программное обеспечение
отсутствует.Лист № 4
Всего листов 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Лист № 5 Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 1.5 руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым BN-3300XLПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация фирмы «Bently Nevada, LLC», США
Изготовитель
Фирма «Bently Nevada, LLC», СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: www.ge-mcs.com/bently-nevada
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437 55 77
Факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи перемещения токовихревые BN-3300XL имеют варианты исполнения 5, 8 мм и исполнения NSV, которые отличаются диапазонами измерений.
К преобразователям данного типа относятся преобразователи перемещения токовихревые модификации BN-3300XL исполнение 5, 8 мм заводские номера 20F01YL9, 20B00C08, 20B00C09, 20B00C0A, 20B00C0C, 20B00C0E, 20B00C0G, 20B00C0H, 20B00C0J, 20B00C0K, 20B00C0L, 20B00C0M, 20B00C0N, 20F00ETK, 20F00ETL, 20F00ETM, 20F00ETN, 20F00ETP, 20F00ETR, 20F00ETT, 20F00ETU, 20F00ETW, 20F00ETX, 20F00ETY, 20F00ETZ, 20F00EU0, 20F00EU1, 20F00EU2, 20F00EU3, 20F00EU4, 20F00EU5, 20F00EU6, 20F00EU7, 20F00EU8, 20F00EU9, 20F00EUA, 20F00EUC, 20F022DN, 20F022DP, 20F022DR, 20F022DT, 20F022DU, 20F022DW, 20F022DX, 20F022DY, 20F022DZ, 20F022E0, 20F022E1, 20F022E2, 20F022E3, 20F022E4, 20F022E5, 20F022E6, 20F022E7, 20F022E8, 20F022E9, 20F022EA, 20F022EC,
20F022ED, 20F022EE, 20F022EG, 20F022EH, 20F022EJ, 20F022EK, 20F022EL, 20F022EM,
20F022EN, 20F022EP, 20F022ER, 20F022ET, 20F022EU, 20F022EW, 20F022EX, 20F022EY,
20F022EZ, 20F022G0, 20F022G1, 20F022G2, 20F022G3, 20F022G4, 20F022G5, 20F022G6,
20F022G7, 20F022G8, 20F022G9, 20F022GA, 20F022GC,20F022GD, 20F022GE, 20F022GG, 20F022GH, 20F022GJ, 20F022GK, 20F022GL, 20F022GM, 20F022GN, 20F022GP, 20F022HH, 20F022HJ, 20F022HK, 20F022HL, 20F022HM, 20F022HN, 20F022HP, 20F022HR, 20F022HT, 20F022HU, 20F022HW, 20F022HX, 20F022HY, 20F022HZ, 20F022J0, 19I019E3, 19I019E4, 19I019E5, 19I019E6, 19I019E7, 19I019E8, 19I019E9, 19I019EA, 19I019EC, 19I019ED, 19I019EE, 19I019EG, 19I019EH, 19I019EJ, 19I019EK, 19I019EL, 19I019EM, 19I019EN, 19I019EP, 19I019ER, 19I019ET, 19I019EU, 19I019EW, 19I019EX, 19I019EY, 19I019EZ, 19I019G0, 19I019G1, 19I019G2, 19I019G3, 19I019G4, 19I019G5, 19I019G6, 19I019G7, 19I019G8, 19I019G9, 19I019GA, 19I019GC, 19I019GD, 19I019GE, 19I019GG, 19I019GH, 19I019GJ, 19I019GK, 19I019GL, 19I0196H, 19I0196J,
19I0196K, 19I0196L, 19I0196M, 19I0196N, 19I0196P, 19I0196R, 19I0196T, 19I0196U, 19I0196W, 19I0196X, 19I0196Y, 19I0196Z, 19I01970, 19I01971, 19I01972, 19I01973, 19I01974, 19I01975, 19I01976, 19I01977, 19I01978, 19I01979, 19I0197A, 19I0197C, 19I0197D, 19I0197E, 19I0197G, 19I0197H, 19J000PM, 19J000PN, 19J000PP, 19J000PR, 19J000PT, 19J000PU, 19J000PW, 19J000PX, 19J000PY, 19J000PZ, 19J000R0, 19J000R1, 19J000R2, 19J000R3, 19J000R4, 19J000R5, 19J000R6, 19J000R7,19J000R8, 19J000R9, 19J000RA, 19J000RC, 19J000RD, 19J000RE, 19J000RG, 19J000RH, 19J000RJ, 19J000RK, 19J000RL, 19J000RM, 19J0022U, 19J0022W, 19J0022X, 19J0022Y, 19J0022Z, 19J0023A, 19J0023C, 19J0023D, 19J0023E, 19J0023G, 19J0023H, 19J0023J, 19J0023K, 19J0023L, 19J0023M, 19J0023N, 19J0023P, 19J0023R, 19J0023T, 19J0023U, 19J00230, 19J00231, 19J00232, 19J00233, 19J00234, 19J00235, 19J00236, 19J00237, 19J00238, 19J00239, 19J00K54, 19J00K55, 19J00K56, 19J00K57, 19J00K58, 19J00K59, 19J00K5A, 19J00K5C, 19J00K5D, 19J00K5E, 19J00K5G, 19J00K5H, 19J00K5J, 19J00K5K, 19J00K5L, 20B00552, 20B00553, 20B00554, 20B00555, 20F021A6, 20F021A7, 20F021A8, 20F021A9, 20F021AA, 20F021AC, 20F021AD, 20F021AE, 20F021AG, 20F021AH, 20F021AJ, 20F021AK, 20F021AL, 20F021AM, 20F021AN, 20F021AP, 20F021AR, 20F021AT, 20F021AU, 20F021AW, 20F021AX, 20F021AY, 20F021AZ,
20F021C0, 20F021C1, 20F021C2, 20F021C3, 20F021C4, 20F021C5, 20F021C6, 20F021C7,
20F021C8, 20F021C9, 20F021CA 20F021CC, 20F021CD, 20F021CE, 20F021CG, 20F021CH,
20F021CJ, 20F021CK, 20F021CL, 20F021CM, 20F021CN, 20F021CP, 20F021CR, 20F021CT,
20F021CU, 20F021CW, 20F021CX, 20F021CY, 20F021CZ, 20F021D0, 20F021D1, 20F021D2, 20F021D3, 20F021D4, 20F021D5, 20F021D6, 20F021D7, 19I01G92, 19I01G93, 19I01G94, 19I01G95, 19I01G96, 19I01G97, 19I01G98, 19I01G99, 19I01G9A, 19I01G9C, 19I01G9D, 19I01G9E, 19I01GYP, 19I01GYR, 19I01GYT, 19I01GYU, 19I01GYW, 19I01GYX, 19I01GYY, 19I01GYZ, 19I01GZ0, 19I01GZ1, 19I01GZ2, 19I01GZ3, 19I01GZ4, 19I01GZ5, 19I01GZ6, 19I01GZ7, 19I01GZ8, 19I01GZ9, 19I01GZA, 19I01GZC, 19I01GZD, 19I01GZE, 19I01GZG, 19I01GZH, 19I01GZJ, 19I01GZK, 19I01GZL, 19I01GZM, 19I01GZN, 19I01GZP, 19I01GX9, 19I01GXA, 19I01GXC, 19I01GXD, 19I01GXE, 19I01GXG, 19I01GXH, 19I01GXJ, 19I01GXK, 19I01GXL, 19I01GXM, 19I01GXN, 19I01GXP, 19I01GXR, 19I01GXT, 19I01GXU, 19I01GXW, 19I01GXX, 19I01GXY, 19I01GXZ, 19I01GY0, 19I01GY1, 19I01GY2, 19I01GY3, 19I01GY4, 19I01GY5, 19I01GY6, 19I01GY7, 19I01GY8, 19I01GY9, 19I02DXP, 19I02DXR, 19I02DXT, 19I02DXU, 19I02DXW, 19I02DXX, 19I02DXY, 19I02DXZ, 19I02DY0, 19I02DY1, 19I02DY2, 19I02DY3, 19I02DY4, 19I02DY5, 19I02DY6, 19I02DY7, 19I02DY8, 19I02DY9, 19I02DZ1, 19I02DZ2, 19I02DZ3, 19I02DZ4, 19I02DZ5, 19I02DZ6, 19I02DZ7, 19I02DZ8, 19I02DZ9, 19I02DZA, 19I02DZC, 19I02DZD, 19I02DZE, 19I02DZG, 19I02DZH, 19I02DZJ, 19I02DZK, 19I02DZL, 19I02DZM, 19I02DZN, 19I02DZP, 19I02DZR, 19I02DZT, 19I02DZU, 19I02DZW, 19I02DZX, 19I02DZY, 19I02DZZ, 19I02E00, 19J0062T, исполнение NSV заводские номера 20D01LMT, 20D01LMU, 20D01LMW, 20D01LMX, 20D01LMY, 20D01LMZ, 20C02C8G, 20C02C8H, 20C02C8J, 20C02C8K, 20C02C8L, 20C02C8M, 20C02CA2, 20C02CA3, 20C02CA4, 20C02CA5, 20C02CA6, 20C02CA7, 20D00D3N, 20D00D3P, 20D00D3R, 20D00D3T, 20D00D3U, 20D00D3W, 20D00D3X, 20D00D3Y, 20D00D3Z, 20D0040, 20D0041, 20D0042, 20D0043, 20D0044, 20D0045, 20D0046, 20D0047, 20D0048, 20D00D49, 20D00D4A, 20D00D4C, 20D00D4D, 20D00D4E, 20D00D4G, 20D00D4H, 20D00D4J, 20D00D4K, 20D01LEJ, 20D01LEK, 20D01LEL, 20D01LEM, 20D01LEN, 20D01LEP, 20D01LER, 20D01LET, 20D01LEU, 20D01LEW, 20C02C7A, 20C02C7C, 20C02C7D, 20C02C7E, 20C02C7G, 20C02C7H, 20C02C7J, 20C02C7K, 20C02C7L, 20C02C7M, 20C02C7N, 20C02C7P, 20C02C7R, 20C02C7T, 20C02C7U, 20C02C75, 20C02C76, 20C02C77, 20C02C78, 20C02C79, 20D00D4N, 20D00D4P, 20D00D4R, 20D00D4T, 20D00D4U, 20D00D4W, 20D00D4X, 20D00D4Y, 20D00D4Z, 20D00D50, 20D00D51, 20D00D52, 20D00D53, 20D00D54, 20D00D55, 20D00D5R, 20D00D5T, 20D00D5U, 20D00D5W, 20D00D5X, 20D00D5Y, 20D00D5Z, 20D00D60, 20D00D61, 20D00D62, 20D00D63, 20D00D64, 20D00D65, 20D00D66, 20D00D67, 20D00D57, 20D00D58, 20D00D59, 20D00D5A, 20D00D5C, 20D00D5D, 20D00D5E, 20D00D5G, 20D00D5H, 20D00D5J, 20D00D5K, 20D00D5L, 20D00D5M, 20D00D5P, 20D00GA9, 20A029XX, 20A029XY, 20A029XZ, 20A029Y0, 20B006LK, 20B006LL, 20B006LM, 20B006LN, 20B006L3, 20B006L4, 20B006L5, 20B006L6, 20B000PT, 20B000PU, 20B000R4, 20B000R5, 20B000R6, 20B000R7, 20D01KX8, 20D01KX9, 20D01KXA, 20D01KXC, 20D01KXD, 20D01KXE, 20D01KXG, 20D01KXH, 20D01KXJ, 20D01KXK, 20D01KXL, 20D01KXM, 20D01KXN, 20D01KXP, 20D01KXR, 20D01KXT, 20C026GD, 20C026GE, 20C026GG, 20C026GH, 20C026GJ, 20C026GK, 20C026GL, 20C026GM, 20C026GN, 20C026GP, 20C026GR, 20C026GT, 20C026GU, 20C026GW, 20C026GX, 20C026GY, 20C026H0, 20C026H1, 20C026H2, 20C026H3, 20C026H4, 20C026H5, 20C026H6, 20C026H7, 20C026H8, 20C026H9, 20C026HA, 20C026HC, 20C026HD, 20C026HE, 20C026HG, 20C026HH, 20D006CL, 20D006CM, 20D006CN, 20D006CP, 20D006J7, 20D006J8, 20D006J9, 20D006JA, 20D006JC, 20D006JD, 20D006JE, 20D006JG, 20D006JH, 20D006JJ, 20D006JK, 20D006JL, 20D006JM, 20D006JN, 20D006JP, 20D006JR, 20D006JT, 20D006JU, 20D006JW, 20D006JX, 20D00EXC, 20D006CR, 20D006CU, 20D006CW, 20D008AM, 20D008AN, 20D008AP, 20D008AR, 20D008AT, 20D008AU, 20D008AW, 20D008AX, 20D008AY, 20D008AZ, 20D008C0, 20D008C1, 20D008C2, 20D008C3, 20D008C4, 20D008C5, 20D008C6, 20D008C7, 20D008C8, 20D008C9, 20D008CZ, 20D008D0, 20D008D1, 20D008D2, 20D008D3, 20D008D4, 20D008D5, 20D008D6, 20D008D7, 20D008D8, 20D008D9, 20D008DA, 20D008DC, 20D008DD, 20D008DE, 20D008DG, 20D008DH, 20D008DJ, 20D008DK, 20D008DL, 2D006E8, 2D006E9, 2D006EA, 2D006EC, 20A02A7A, 20A02A7C, 20A02A7D, 20A02A7E, 20A02A7G, 20A02A7H, 20A02A7J, 20A02A7K, 20A02A7L, 20A02A7M, 20A02A72, 20A02A73, 20A02A74, 20A02A75, 20A02A76, 20A02A77, 20A02A78, 20A02A79, 20B0009A, 20B0009C, 20B0009D, 20B0009E.
Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

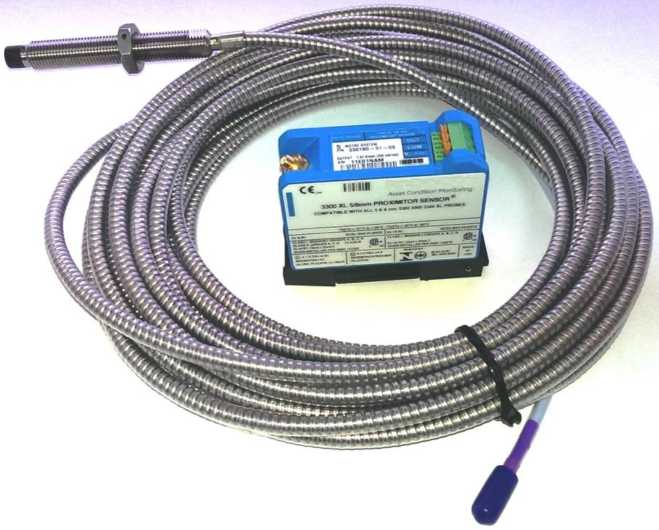

Рисунок 1 - Общий вид преобразователей перемещения токовихревых BN-3300XL
Программное обеспечение отсутствует.
Лист № 4
Всего листов 7
Таблица 3 -
Наименование |
Количество |
Преобразователи перемещения токовихревые BN-3300XL в составе:
|
400 шт. 326 шт. |
Паспорт |
726 экз. |
Методика поверки МП 204/3-16-2020 |
1 экз. |
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
NSV |
5, 8 мм | |
Номинальное значение коэффициента преобразования, мВ/мкм |
7,87 | |
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
±20 |
±10 |
Диапазон измерений виброперемещения, мкм |
от 1 до 500 |
от 1 до 1000 |
Диапазон рабочих частот, Гц |
от 0 до 1000 | |
Нелинейность амплитудной характеристики, % |
±1,5 | |
Неравномерность частотной характеристики в диапазоне рабочих частот, % |
±2,5 | |
Диапазон измерений относительного перемещения (осевого смещения), мм |
от 0,25 до 1,78 |
от 0,25 до 2,3 |
Пределы основной относительной погрешности измерения относительного перемещения (осевого смещения), % |
±3 | |
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С |
±0,02 | |
Нормальные условия измерений: - температура окружающей среды, °С |
от 18 до 28 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции, не менее, МОм |
50 |
Электрическая прочность изоляции, не менее, В |
1000 |
Напряжение питания, В |
от -17,5 до 26 |
Потребляемая мощность, Вт |
0,82 |
Рабочий диапазон температур, °С |
от -52 до +177 |
Габаритные размеры датчика, мм, не более | |
- диаметр |
10 |
- длина |
250 |
Габаритные размеры проксиметра, мм, не более | |
- диаметр |
81,3 |
- ширина |
61,2 |
- высота |
63,5 |
Масса комплекта, г, не более |
720 |
