Номер по Госреестру СИ: 83333-21
83333-21 Стенды тормозные силовые
(РЕМСТО-ТС)
Назначение средства измерений:
Стенды тормозные силовые РЕМСТО-ТС (далее по тексту - стенды) предназначены для измерений:
- тормозной силы колеса;
- массы транспортного средства, приходящейся на ось;
- усилий на органах управления;
- давления сжатого воздуха (только для моделей РЕМСТО-ТС13-1С9Ч, РЕМСТО-ТС13-1С9ЧМ, РЕМСТО-ТС13-2С9Ч, РЕМСТО-ТС13-2С9ЧМ, РЕМСТО-ТС16-1С9Ч, РЕМСТО-ТС16-2С9Ч).
Внешний вид.
Стенды тормозные силовые
Рисунок № 1
Внешний вид.
Стенды тормозные силовые
Рисунок № 2
Внешний вид.
Стенды тормозные силовые
Рисунок № 3
Внешний вид.
Стенды тормозные силовые
Рисунок № 4
Внешний вид.
Стенды тормозные силовые
Рисунок № 5
Внешний вид.
Стенды тормозные силовые
Рисунок № 6
Внешний вид.
Стенды тормозные силовые
Рисунок № 7
Внешний вид.
Стенды тормозные силовые
Рисунок № 8
Общие сведения
Дата публикации - 07.10.2021
Срок свидетельства - 05.10.2026
Номер записи - 184687
ID в реестре СИ - 1393559
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТС13-1С9ЧМ, ТС13-1С9Ч, ТС-13-1С-1-7.5Ч, РЕМСТО-ТС4-1С4ЧМ, РЕМСТО-ТС16-2С9Ч, РЕМСТО-ТС16-2С94, РЕМСТО-ТС16-1С9Ч, РЕМСТО-ТС13-2С9ЧМ, РЕМСТО-ТС13-2С9ЧБ, РЕМСТО-ТС13-2С9Ч, РЕМСТО-ТС13-1С9ЧМ, РЕМСТО-ТС13-1С9Ч, РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-2С9ЧМ, РЕМСТО-ТС-13-1С9ЧМ, РЕМСТО ТПС-1, Нет модификации, мод. РЕМСТО-ТС,
Производитель
Изготовитель - Индивидуальный предприниматель Романовский Егор Михайлович
Страна - РОССИЯ
Населенный пункт - Московская область, г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 325
Выдано извещений - 0
Кол-во периодических поверок - 89
Кол-во средств измерений - 59
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2184 от 2021.10.05 Об утверждении типов средств измерений
№2860 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 33816-07, 63628-16, 69751-17, 70912-18, 72078-18, 78803-20
№430 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Стенды тормозные силовые (РЕМСТО-ТС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Индивидуальный предприниматель Романовский Егор Михайлович
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83333-21 05.10.2026 |
Стенды тормозные силовые, РЕМСТО-ТС Индивидуальный предприниматель Романовский Егор Михайлович (РОССИЯ Московская область, г. Мытищи) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Стенды тормозные силовые (РЕМСТО-ТС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 1 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ООО "РЕМ100" (RA.RU.313625) | 272 | 55 | 230 | 42 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 28 | 9 | 4 | 24 | 0 | 24 | 3 | 21 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ИП МАТВЕЕВА НАТАЛЬЯ ВЛАДИМИРОВНА (RA.RU.312849) | 6 | 3 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ЦМС ПРОГРЕСС" (1771) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "РЦ БДД" (РОСС RU.0001.310344) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Стенды тормозные силовые (РЕМСТО-ТС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «РЕМСТО-ПК» (далее - ПО) разработано специально для стендов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Встроенная в ПО процедура калибровки, позволяет оператору вносить изменения в основные параметры измерительных систем стендов. Вход в режим калибровки защищён ключом программной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
РЕМСТО-ПК |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0 |
|
Цифровой идентификатор ПО |
D9BFDD1F |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта методом печати.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.1.5 «Устройство и работа» и р. 2 документа «Стенды тормозные силовые РЕМСТО-ТС. Руководства по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам тормозным силовым РЕМСТО-ТСГосударственная поверочная схема для средств измерений силы, утверждённая приказом Росстандарта от 22.10.2019 г. № 2498
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
ГОСТ 33997-2016 Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки
ТУ 28.99.39-001-0117017582-2020 Стенды тормозные силовые РЕМСТО-ТС. Технические условия
Изготовитель
Индивидуальный предприниматель Романовский Егор Михайлович,Московская область, г. Мытищи, ИНН 771770491441
Адрес: 141009, Московская область, г. Мытищи, ул. Коминтерна, д. 15А
Тел.: 8(800) 222-73-57
E-mail: info@remsto.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ») Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80 E-mail: info@prommashtest.ru
В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, «дорога» движется с заданной скоростью. Роль дороги выполняют пары роликов, на которые устанавливаются колеса одной оси испытуемого транспортного средства. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства со скоростью от 2,0 до 4,0 км/ч (в зависимости от конкретной модели). При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, передаётся на тензометрические датчики (мод. SH3-C3-1.0t-3B; рег. № 76409-19/ мод. H3-C3-1T-6B рег.№ 55371-19), которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы после обработки в электронном блоке стендов передаются на персональный компьютер и выводятся на экран монитора и печатающее устройство.
Измерение массы транспортного средства, приходящейся на ось, производится с помощью тензометрических датчиков мод. SH8C-C3-2.0t-4B, рег.№ 76409-19 / мод. H8C-C3-2T-SC, рег.№ 55371-19 для стендов с максимальной нагрузкой на ось 4 тонны или мод. SH8C-C3-5.0t-6B, рег. № 76409-19 / мод. H8C-C3-5T-6B2-SC, рег. № 55371-19 для стендов с максимальной нагрузкой на ось 13 и 16 тонн, размещаемых под несущей рамой блоков роликов.
Измерение усилий на органах управления тормозными системами автотранспортного средства производится с помощью тензометрических датчиков.
Измерение давления сжатого воздуха производится датчиком давления (мод. КОРУНД-ДИ-001М; рег. № 47336-16).
Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения диагностируемого транспортного средства.
Отдельными самостоятельными элементами конструкции для всех моделей стендов являются шкаф управления с размещенными в нём электрическими узлами управления, и компьютерная стойка с размещенными в ней персональным компьютером, монитором и устройствами ввода и вывода информации.
Обозначение модели стендов имеет общий вид: PEMCTO-TCX-YCZ4M, где РЕМСТО-ТС - наименование модели;
X - максимально допустимая нагрузка на ось в тоннах;
YC - количество скоростей движения, имитируемое стендами:
-
- 1С - одна скорость;
-
- 2С - две скорости;
Z4 - максимальная мощность электродвигателей:
-
- 4Ч - 4 кВт;
-
- 9Ч - 11 кВт;
М - означает, что стенды выполнены в мобильном исполнении. Отсутствие данного индекса в наименовании модели означает, что стенды выполнены в стационарном исполнении (монтаж в заранее подготовленный фундамент).
Общий вид стендов представлен на рисунках 1 - 3. Общий вид блоков роликов представлен на рисунке 4. Общий вид шкафов управления представлен на рисунках 5 - 6. Общий вид приборной стойки представлен на рисунке 7.
Наименование модели и серийный номер стенда указаны на идентификационной наклейке, расположенной на раме стендов между блоками роликов. Пример идентификационной наклейки приведен на рисунке 8.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Нанесение знака утверждения типа на стенды не предусмотрено.

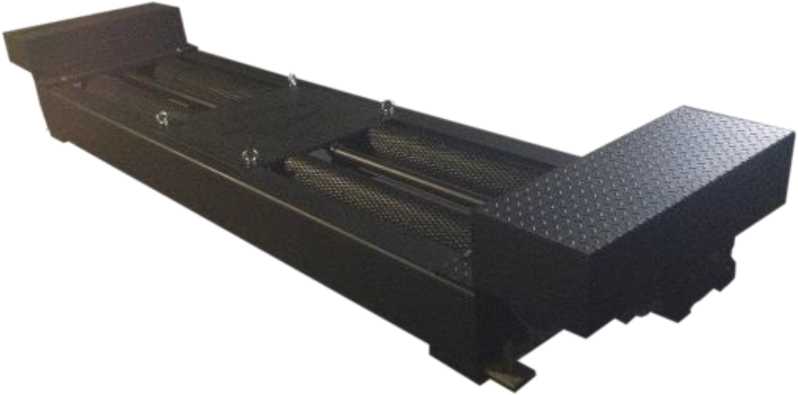

Рисунок 1 - Общий вид стендов модели РЕМСТО-ТС13-1С9Ч

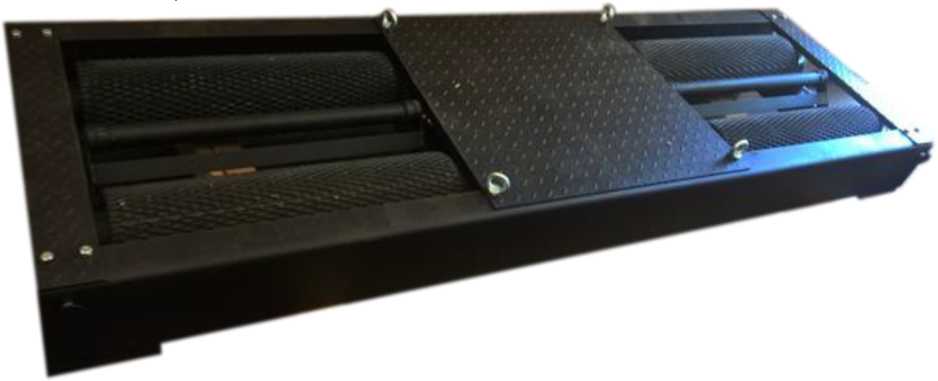

Рисунок 2 - Общий вид стендов модели РЕМСТО-ТС4-1С4Ч

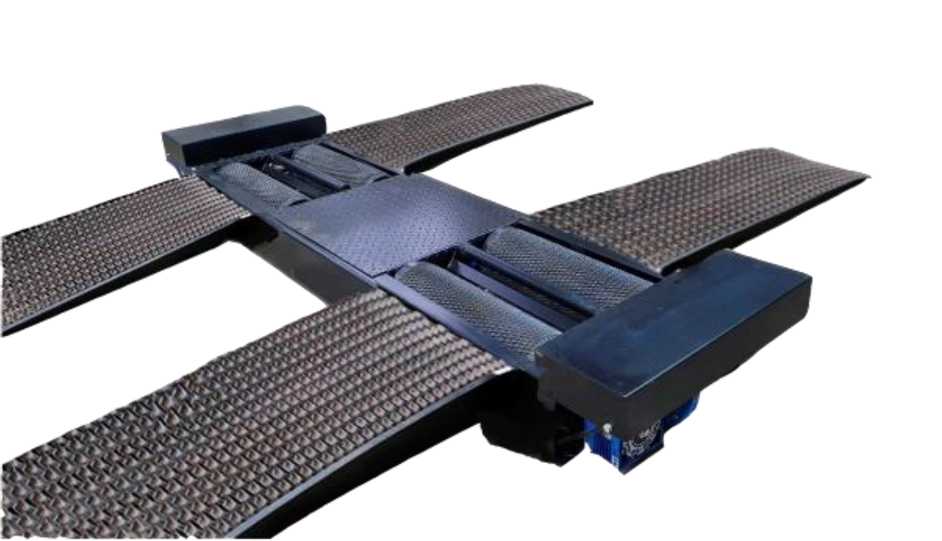

Рисунок 3 - Общий вид стендов модели РЕМСТО-ТС4-1С4ЧМ

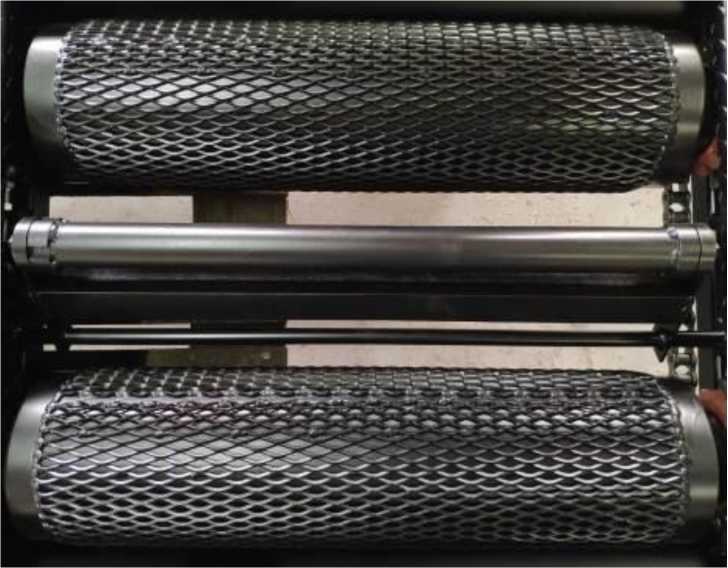

Рисунок 4 - Общий вид блока роликов

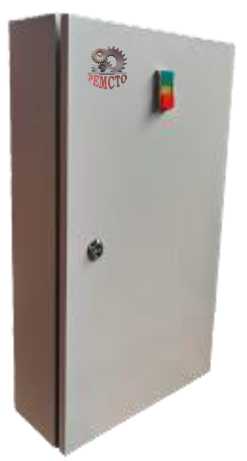

Рисунок 5 - Общий вид шкафа управления для односкоростных моделей

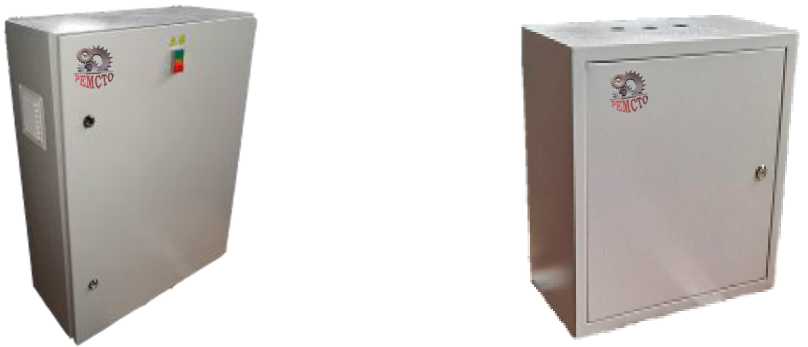

Рисунок 6 - Общий вид шкафа управления для двухскоростных моделей

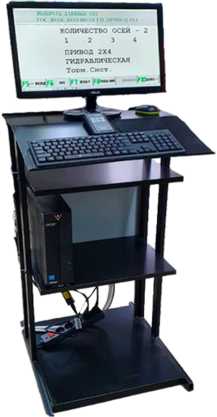

Рисунок 7 - Общий вид приборной стойки
“ЕМСТ°
ИГ1 Рамановский Е. М.
1 Мытищи, ул. Коминтерна, д 15А www.remsto сот lnfo@remstc сот
Стонд тормозной силовой Модель:
РЕМСТО-ТС4-1С4ЧМ
Для легковых и грузовых автомобилей с допустимой нагрузкой на ось до 4 т.
сер №
дата иксгоолаьмв
Сделано а России
Рисунок 8 - Пример идентификационной наклейки
Для предотвращения несанкционированного доступа производится пломбирование коммутационной коробки внутри блока роликов посредством нанесения пломбы-наклейки.
Место пломбировки показано на рисунке 9.
I I лi
|
; о* | ||
Рисунок 9 - Общий вид коммутационной коробки и место её пломбирования
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Роликовое шасси |
- |
1 шт. |
|
Шкаф управления |
- |
1 шт. |
|
Датчик усилия (педалемер) |
- |
1 шт. |
|
Приборная стойка |
- |
По заказу |
|
Комплект ПК (системный блок с предустановленной WIN 8/10, ПО «РЕМСТО-ПК», клавиатура, компьютерная мышь) |
1 шт. | |
|
Комплект кабелей |
- |
1 шт. |
|
Устройство нагружающее для поверки датчиков силы |
- |
По заказу |
|
Устройство нагружающее для поверки датчиков веса |
- |
По заказу |
|
Фундаментные закладные |
- |
По заказу |
|
Пульт ДУ |
- |
1 шт. |
|
Паспорт |
ТСХ YCZ4VI|! ПС |
1 экз. |
|
Руководство по эксплуатации |
ТСХ YCZ4VI|! РЭ |
1 экз. |
|
Методика поверки |
МП-307/07-2021 |
1 экз. |
|
Инструкция по монтажу и подключению |
ТС ИМ |
1экз. |
|
1) - обозначение «X-YCZ4M» соответствует наименованию поставляемой модели стенда | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модель |
РЕМСТО-ТС4-1С4Ч, РЕМСТО-ТС4-1С4ЧМ |
РЕМСТО-ТС13-1С9Ч, РЕМСТО-ТС13-1С9ЧМ, РЕМСТО-ТС13-2С9Ч, РЕМСТО-ТС13 -2С9ЧМ |
РЕМСТО-ТС 16-1С9Ч, РЕМСТО-ТС16-2С9Ч |
|
Диапазон измерений тормозной силы колеса, кН |
от 0 до 10 |
от 0 до 30 |
от 0 до 40 |
|
Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % |
±3 | ||
|
Диапазон измерений массы транспортного средства, приходящейся на ось, кг |
от 0 до 4000 |
от 0 до 13000 |
от 0 до 16000 |
|
Пределы допускаемой относительной погрешности измерений массы транспортного средства, приходящейся на ось, % |
±3 | ||
|
Диапазон измерений усилий на органах управления, Н |
от 0 до 1000 | ||
|
Пределы допускаемой относительной погрешности измерений усилий на органах управления, % |
±5 | ||
|
Диапазон измерения давления сжатого воздуха, МПа (бар) |
- |
от 0 до 1 (от 0 до 10) | |
|
Пределы допускаемой относительной погрешности измерений давления сжатого воздуха, % |
±5 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модель |
РЕМСТО- ТС4-1С4Ч |
РЕМСТО-ТС4- 1С4ЧМ |
РЕМСТО-ТС13-1С9Ч, РЕМСТО-ТС13-1С9ЧМ, РЕМСТО-ТС13-2С9Ч |
РЕМСТО-ТС13-2С9ЧМ |
РЕМСТО- ТС16-1С9Ч |
РЕМСТО- ТС16-2С9Ч |
|
Конструктивное исполнение |
Моноблок | |||||
|
Максимальная нагрузка на ось, кг |
4000 |
13000 |
16000 | |||
|
Скорость движения автомобиля, имитируемая на стенде, км/ч, не менее |
4,0 |
2,0 |
2,0/4,0 |
2,0 |
2,0/4,0 | |
|
Диапазон диаметров колес испытыва- | ||||||
|
емых ТС, мм |
от 500 до 1200 |
от 520 до 1300 | ||||
|
Диаметр ролика, мм |
230 | |||||
|
Длина ролика, мм |
700 |
1000 | ||||
|
Мощность, потребляемая стендом, кВт, не более |
9 |
23 | ||||
|
Параметры электрического питания: - напряжение переменного тока, В |
380+38-57 | |||||
|
- частота переменного тока, Г ц |
50±1 | |||||
|
Время установления рабочего режима, мин, не более |
10 | |||||
|
Габаритные размеры (ДхШ*В), мм, не более: - блок роликов |
2520x800x320 |
3560x800x470 |
3850x880x470 | |||
|
- шкаф управления |
650x450x240 |
650x450x240 |
750x660x250 | |||
|
- компьютерная стойка в сборе |
610x600x1800 |
610x600x1800 |
610x600x1800 | |||
|
Масса, кг, не более: - блок роликов |
480 |
1100 |
480 |
1100 |
480 |
1100 |
|
- шкаф управления |
25 |
25 |
25 |
25 |
25 |
25 |
|
- компьютерная стойка в сборе |
30 |
30 |
30 |
30 |
30 |
30 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||||
|
Модель |
РЕМСТО- ТС4-1С4Ч |
РЕМСТО-ТС4- 1С4ЧМ |
РЕМСТО-ТС13-1С9Ч, РЕМСТО-ТС13-1С9ЧМ, РЕМСТО-ТС13-2С9Ч |
РЕМСТО-ТС13-2С9ЧМ |
РЕМСТО- ТС16-1С9Ч |
РЕМСТО- ТС16-2С9Ч |
|
Условия эксплуатации: | ||||||
|
- температура окружающей среды, °С |
от -10 до +40 | |||||
|
- относительная влажность, %, не |
80 | |||||
|
более | ||||||
|
- атмосферное давление, кПа |
от 75,6 до 106,7 | |||||
|
Средний срок службы, лет, не менее |
8 | |||||
