Номер по Госреестру СИ: 82893-21
82893-21 Машины испытательные универсальные
(ST)
Назначение средства измерений:
Машины испытательные универсальные ST (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.

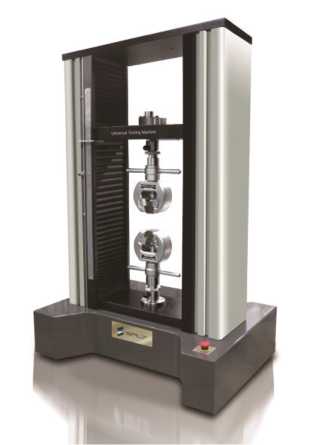

Внешний вид.
Машины испытательные универсальные
Рисунок № 1

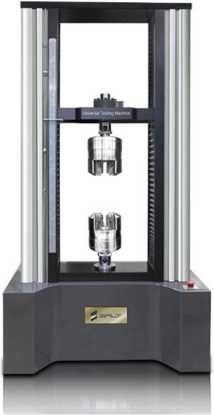

Внешний вид.
Машины испытательные универсальные
Рисунок № 2

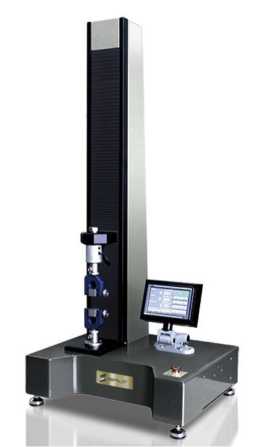

Внешний вид.
Машины испытательные универсальные
Рисунок № 3
Внешний вид.
Машины испытательные универсальные
Рисунок № 4
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение «SALT_UTM» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «SALT_UTM» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«SALT UTM» |
Номер версии (идентификационный номер) ПО |
не ниже SALT UTM 13.2.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Методы измерений»:
-
- «Машины испытательные универсальные ST-1000. Руководство по эксплуатации»;
-
- «Машины испытательные универсальные ST-1001. Руководство по эксплуатации»;
-
- «Машины испытательные универсальные ST-1002. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным STТехническая документация «Salt Co., LTD.», Республика Корея
Изготовитель
«Salt Co., LTD.», Республика КореяАдрес: 681, Baekbeom-ro, Seo-gu, Incheon, Republic of Korea Телефон: +1 (866) 470-7081
E-mail: salt-s@light-salt.kr
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом.10 Тел.: +7 (495) 120 0350
E-mail: info@autoprogress-m.ru
Принцип действия машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам тензометрическим датчиком силы в пропорциональный электрический сигнал. Сила в зависимости создается с помощью электромеханического привода.
Машины модификаций ST-1000, ST-1001, ST-1002 имеют электрический силовой привод. Измерения линейных перемещения подвижной траверсы для этих машин осуществляется с помощью энкодера, преобразующего угол поворота ходовых винтов шариковинтовой пары привода подвижной траверсы.
Конструктивно машины состоят из нижней опорной станины, несущей рамы с приводом на которой крепятся: силовое нагружающее устройство, системы измерений силы и перемещения подвижной траверсы и системы управления и обработки данных.
На силовой раме также расположен блок ручного управления с клавишами управления траверсой и кнопки аварийной остановки машины.
Машины выпускаются в трех модификациях, различающихся внешним видом, метрологическими и техническими характеристиками.
Заводской номер машин указывается на маркировочной табличке, расположенной на нижней опорной станине и представлен на рисунке 4.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин представлен на рисунках 1 - 3.
Рисунок 2 - Общий вид машин испытательных универсальных ST модификации ST-1001
Рисунок 3 - Общий вид машин испытательных универсальных ST модификации ST-1002
Рисунок 1 - Общий вид машин испытательных универсальных ST модификации ST-1000
В процессе эксплуатации машин не предусматриваются внешние механические или электронные регулировки. Пломбирование машин не предусмотрено.

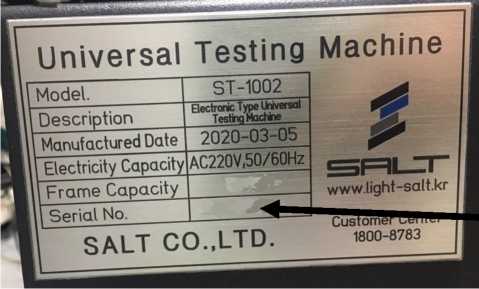

Рисунок 4 - Место указания заводского номера
Место указания заводского номера
Таблица 4 -
Наименование |
Обозначение |
Количество |
Машина испытательная универсальная ST в комплекте |
1 шт. | |
Персональный компьютер |
- |
По заказу |
Носитель с программным обеспечением |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Методика поверки |
МП АПМ 70-20 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
Модификация |
ST-1000 |
ST-1001 |
ST-1002 | ||
Наибольшая предельная нагрузка (сила) датчика силы Fmax, кН |
3 |
5; 10; 20 |
30; 50 |
100; 200 |
300 |
Наименьшая предельная нагрузка датчика силы, кН |
Fmax^0,01 | ||||
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | ||||
Диапазон измерений перемещения подвижной траверсы, мм |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 1300 |
от 0 до 1400 |
от 0 до 1500 |
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в поддиапазоне от 0 до 2 мм включ., мкм |
±20 | ||||
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы в поддиапазоне св. 2 мм до верхнего предела измерений, % |
±1 | ||||
* - наибольшая предельная нагрузка (сила) датчика силы Fmax определяется наибольшей предельной нагрузкой (силы) датчика силы, входящего в комплектность машин, указана в паспорте и на маркировочной табличке и зависит от заказа потребителя |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение | ||||
Модификация |
ST-1000 |
ST-1001 |
ST-1002 | ||
Габаритные размеры*, мм, не более: | |||||
- высота |
1450 |
1500 |
1900 |
2100 |
2500 |
- ширина |
650 |
850 |
950 |
1000 |
1300 |
- длина |
450 |
650 |
700 |
750 |
950 |
Масса*, кг, не более |
70 |
200 |
600 |
1200 |
1500 |
Параметры электрического питания: | |||||
- напряжение переменного тока, В |
220±22 | ||||
- частота переменного тока, Г ц |
50±1 | ||||
Потребляемая мощность, Вт, не более |
100 |
400 |
1200 |
1500 |
3000 |
Условия эксплуатации: | |||||
- температура окружающего | |||||
воздуха, °С |
от +15 до +35 | ||||
- относительная влажность, %, | |||||
не более |
80 | ||||
* - габаритные размеры и масса машин зависят от наибольшей предельной нагрузки (силы) | |||||
датчика силы и диапазона измерений перемещения подвижной траверсы и указаны в паспорте |
