Номер по Госреестру СИ: 82734-21
82734-21 Весы автомобильные статические
(САВ)
Назначение средства измерений:
Весы автомобильные статические САВ (далее - весы) предназначены для статического взвешивания автотранспортных средств (далее - ТС).
Внешний вид.
Весы автомобильные статические
Рисунок № 1
Внешний вид.
Весы автомобильные статические
Рисунок № 2
Внешний вид.
Весы автомобильные статические
Рисунок № 3
Внешний вид.
Весы автомобильные статические
Рисунок № 4
Внешний вид.
Весы автомобильные статические
Рисунок № 5
Внешний вид.
Весы автомобильные статические
Рисунок № 6
Внешний вид.
Весы автомобильные статические
Рисунок № 7
Внешний вид.
Весы автомобильные статические
Рисунок № 8
Внешний вид.
Весы автомобильные статические
Рисунок № 9
Внешний вид.
Весы автомобильные статические
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) индикаторов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения переключения юстировки.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для индикатора | |
Микросим М0601 |
ТИТАН 12 | |
Идентификационное наименование ПО |
- | |
Номер версии (идентификационный номер) ПО |
Ed 5.xx |
V1.x |
Цифровой идентификатор ПО |
-* | |
-* где х - применяет значение от 0 до 9. Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для модификации | |
МИ ВДА (ВЖА)/12Я |
CI-5010A | |
Идентификационное наименование ПО |
- | |
Номер версии (идентификационный номер) ПО |
U2.01 |
1.0010 1.0020 1.0030 |
Цифровой идентификатор ПО |
-* | |
* - данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится способом наклейки на табличку, закрепленную на ГПУ весов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Весы автомобильные статические САВ. Руководство по эксплуатации» САВ.00.000 РЭ, раздел 8 «Работа с весами».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам автомобильным статическим САВГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении
Государственной поверочной схемы для средств измерений массы
ТУ 28.29.31.111-001-03121980-2021 Весы автомобильные статические САВ.
Технические условия
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): 8(495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи индикатора и отображаются в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и индикатора, расположенного в отапливаемом помещении весовой. ГПУ может состоять из одной, двух, трёх или четырёх весовых платформ.
В весах применяются:
-
- датчики весоизмерительные тензорезисторные С16А, C16i (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер 67871-17) производство «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;
-
- датчики весоизмерительные тензорезисторные семейства single chear beam H8C, семейства Column DBM14G, BM14G, HM14H1 и семейства dual chear beam HM9B (регистрационный номер 55371-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;
- датчики весоизмерительные тензорезисторные QS (регистрационный номер 78206-20), фирмы «Keli Sensing Technology (Ningbo) Co., Ltd», Китай.
В качестве индикатора/терминала в весах используются:
-
- в качестве терминала в весах используются приборы весоизмерительные Микросим (модификации М0601) производства ООО НПП «Метра» г. Обнинск, регистрационный номер 75654-19, приборы весоизмерительные ТИТАН (модификация ТИТАН 12С), регистрационный номер 72048-18, производство ООО «ЗЕМИК», г.Ростов-на-Дону, приборы весоизмерительные CI-5010A, производства фирмы «CAS Corporation Ltd», Республика Корея, регистрационный номер 50968-12, приборы весоизмерительные МИ (модификации МИ ВДА (ВЖА)/12Я) (регистрационный номер 61378-15), производства ООО «МИДЛиК», г. Москва.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ
OIML R 76-1-2011:
-
- устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);
-
- устройство автоматической установки на нуль (п.Т.2.7.2.3);
-
- устройство первоначальной установки на нуль (п.Т.2.7.2.4);
-
- устройство слежения за нулем (п.Т.2.7.3);
-
- устройство уравновешивания тары (п.Т.2.7.4.1).
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
-
- наименование или товарный знак предприятия-изготовителя;
-
- условное обозначение весов;
-
- класс точности по ГОСТ OIML R 76-1-2011;
-
- значение максимальной нагрузки (Max);
-
- значение минимальной нагрузки (Min);
-
- значения поверочного интервала (е) и действительной цены деления (d);
-
- знак утверждения типа средств измерений;
-
- заводской номер.
Форма условного обозначения:
Весы автомобильные статические САВ-Н-Е, где: САВ - тип весов;
Н - величина максимальной нагрузки в т;
Е - значение е, кг:
10, 20, 50,100 - для однодиапазонных весов;
5/10;10/20;20/50;50/100- для двухинтервальных весов.
Общий вид весов представлен на рисунках 1 - 2. Общий вид приборов весоизмерительных приведен на рисунках 3 - 4.
Рисунок 1 - Общий вид ГПУ весов
Рисунок 2 - Общий вид ГПУ весов
Микросим М0601
ТИТАН 12С
CI-5010A
МИ ВДА (ВЖА)/12Я
Рисунок 3 - Общий вид приборов
Микросим
CI-5010A
МИ ВДА (ВЖА)/12Я
ТИТАН

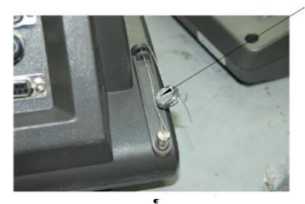

Рисунок 4 - Схема пломбировки приборов, обозначение мест нанесения знака поверки
Класс точности по ГОСТ OIML R 76-1-2011...........................................III (средний)
Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для однодиапазонных модификаций весов приведены в таблице 3, для двухинтервальных в таблице 4.
аблица 3 - Метрологические характеристики
Обозначение модификации |
Мах, т |
Min, т |
d=е, кг |
n |
САВ-30-10 |
30 |
0,2 |
10 |
3000 |
САВ-40-20 |
40 |
0,4 |
20 |
2000 |
САВ-60-20 |
60 |
0,4 |
20 |
3000 |
САВ-80-50 |
80 |
1 |
50 |
1600 |
САВ-100-50 |
100 |
1 |
50 |
2000 |
САВ-150-50 |
150 |
1 |
50 |
3000 |
САВ-200-100 |
200 |
2 |
100 |
2000 |
Таблица 4 - Метрологические характе |
ристики | |||
Обозначение Модификации |
Мах, т |
Min, т |
d=е, кг |
n |
САВ-30-5/10 |
15 |
0,1 |
5 |
3000 |
30 |
10 |
3000 | ||
САВ-40-10/20 |
30 |
0,2 |
10 |
3000 |
40 |
20 |
2000 | ||
САВ-60-10/20 |
30 |
0,2 |
10 |
3000 |
60 |
20 |
3000 | ||
САВ-80-20/50 |
60 |
0,4 |
20 |
3000 |
80 |
50 |
1600 | ||
САВ-100-20/50 |
60 |
0,4 |
20 |
3000 |
100 |
50 |
2000 | ||
САВ-150-20/50 |
60 |
0,4 |
20 |
3000 |
150 |
50 |
3000 | ||
САВ-200-50/100 |
150 |
1 |
50 |
3000 |
200 |
100 |
2000 |
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более |
4 |
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
Показания индикации массы, кг, не более |
Мах +9е |
Диапазон выборки массы тары (Т-), % от Мах |
от 0 до 100 |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (е) весов:
|
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон рабочей температуры индикаторов, °С: -для М0601 -для CI-5010A, МИ ВДА (ВЖА)/12Я, ТИТАН |
от -35 до +40 от -10 до +40 |
Особый диапазон рабочих температур, °С, для ГПУ с датчиками:
|
от -50 до +50 от -40 до +40 от -30 до +40 |
Продолжение таблицы 6
1 |
2 |
Электрическое питание от сети переменного тока: - напряжением, В |
от 195,5 до 253 |
- частотой, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
300 |
Время прогрева весов, мин, не менее |
15 |
Количество весовых платформ |
от 1 до 10 |
Габаритные размеры платформы ГПУ весов, мм: - длина |
от 4000 до 36000 |
- ширина |
от 500 до 10000 |
- высота |
от 200 до 1200 |
Масса ГПУ весов, кг, не более |
35000 |
