Номер по Госреестру СИ: 82762-21
82762-21 Машины испытательные универсальные электромеханические
(MTS Criterion 40)
Назначение средства измерений:
Машины испытательные универсальные электромеханические MTS Criterion 40 (далее по тексту - машины) предназначены для измерений силы, продольного и поперечного удлинения образца(ов) при испытаниях материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 1
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 2
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 3
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 4
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 5
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 6
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение устанавливается на компьютер с установочного диска. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
TW Elite |
TW Essential |
TW Express |
Номер версии ПО |
3.0.1 и выше | ||
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 6 и 8 Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам Государственная поверочная схема для средств измерений силы, утверждённая приказом Росстандарта от 22 октября 2019 г. №2498;
Техническая документация «MTS Systems (China) Co., Ltd.», КНР.
Изготовитель
«MTS Systems (China) Co., Ltd.», КНР Адрес: No. 18, Chunlin Road, Songjiang Industral Park Shanghai, China, 201612 Тел.: +1-724-283-1212Web-сайт www.mts.com
E-mail: sales@mts.com
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех») Адрес: 123308, Москва, ул. Мневники, д. 1Тел.: +7 (499) 944-40-40
Web-сайт: http://testinteh.ru
Принцип действия машин заключается в измерении силы (нагрузки), приложенной к испытуемому образцу, деформирования образца и перемещения подвижной траверсы при испытаниях материалов на растяжение, сжатие и изгиб.
Машины конструктивно состоят из силовой рамы, силового привода, подвижной траверсы, датчиков силы (количество в зависимости от количества зон испытаний), датчиков продольного и поперечного удлинения, захватов для крепления образцов, электронного блока управления, ручного пульта управления.
В зависимости от модификации, машины могут иметь от одной до пяти зон испытаний, располагающихся между подвижной траверсой и основанием, или две независимых зоны испытаний, располагающихся сверху и снизу подвижной траверсы.
Электродвигатель силового привода через шарико-винтовые пары перемещает подвижную траверсу по направляющим колоннам, обеспечивая приложение нагрузки и деформирование испытуемого образца.
Машина имеет четыре измерительных канала: канал измерений силы (нагрузки), канал измерений перемещения траверсы и каналы измерений продольного и поперечного удлинения образца. За канал измерений силы (нагрузки) отвечает датчик силы, являющийся датчиком двунаправленного действия и работает как на сжатие, так и на растяжение. Канал измерений перемещения траверсы реализуется энкодером, установленным на валу двигателя. Импульсы, полученные с энкодера, через блок управления преобразуются в перемещение. Каналы измерений продольного и поперечного удлинения реализованы преобразователями постоянного тока, встроенными в электронный блок управления. Сигнал, полученный с преобразователя постоянного тока, через блок управления преобразуются в удлинение. К каналам измерений продольного и поперечного удлинения можно подключить различные виды датчиков удлинения: контактные и бесконтактные, поперечного и продольного действия.
Сигналы от датчиков силы, перемещения, продольного и поперечного удлинения поступают в электронный блок управления. Электронный блок управления измеряет и регистрирует выходные электрические аналоговые сигналы датчиков, обрабатывает, хранит и анализирует полученную информацию, отображает значения силы, перемещения, продольного и поперечного удлинения, формирует сигналы управления. Управление работой машины, обработка, анализ и отображение результатов измерений осуществляется программным обеспечением (ПО), установленным на персональный компьютер (ПК).
Машины имеют возможность установки дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (термо-, крио-, клим- и баро-камер).
Машины выпускаются в сорока двух модификациях. Модификации C41.103 и C42.503 имеют одну направляющую колонну, остальные модификации имеют две направляющие колонны. Машины отличаются диапазонами измерений силы (нагрузки), размерами и количеством рабочих зон, массой и габаритными размерами.
Машины имеют обозначение Схх.ххх (W) (E) (Y), где:
Схх.ххх - модификация машины;
W - увеличенная по ширине рабочая зона;
E - увеличенная по высоте рабочая зона машины;
Y - используемый контроллер:
наличие буквы - контроллер модели ICE;
отсутствие буквы - контроллер модели InsightPlus.

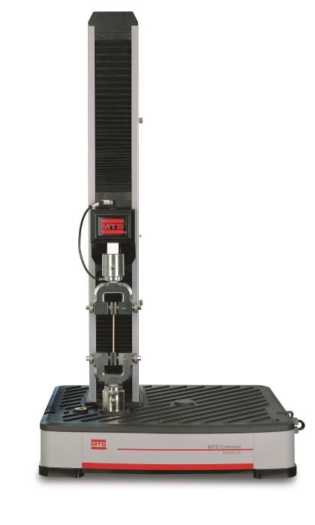

Рисунок 1 - Общий вид машины испытательной универсальной электромеханической MTS
Criterion 40 с одной направляющей колонной

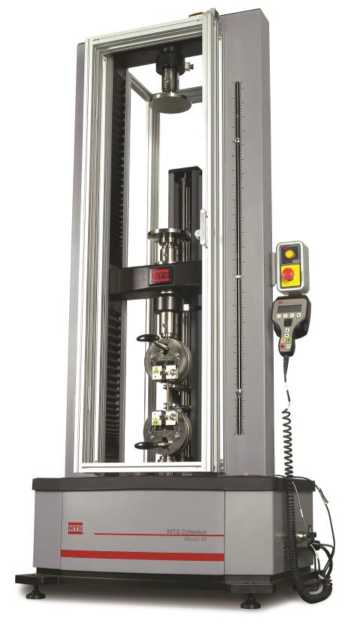

Рисунок 2 - Общий вид машины испытательной универсальной электромеханической MTS Criterion 40 с двумя направляющими колонна-
ми

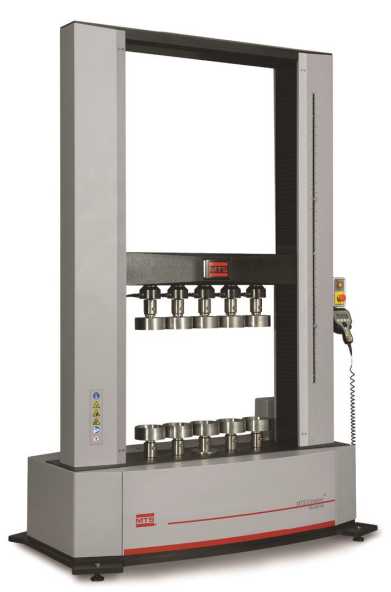

Рисунок 3 - Общий вид машины испытательной универсальной электромеханической MTS Criterion 40 с пятью зонами испытаний

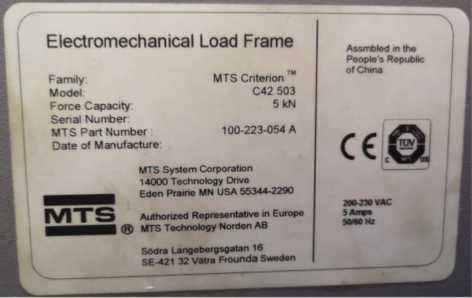

Рисунок 4 - Общий вид типовой маркировки (заводской таблички) машин

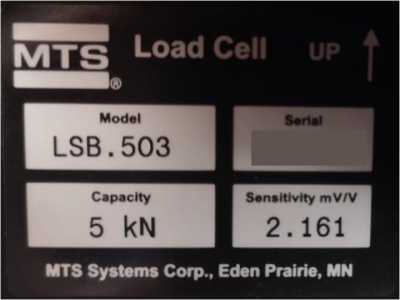

Рисунок 5 - Общий вид типовой маркировки (заводской таблички) датчи-
ков

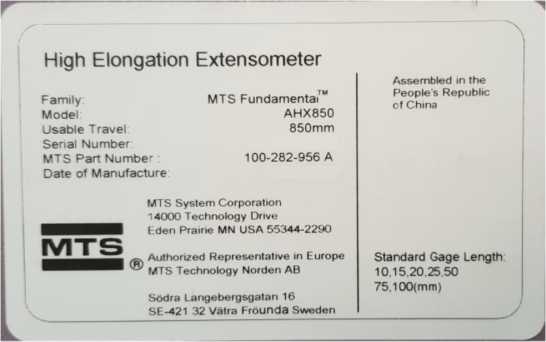

Рисунок 6 - Общий вид типовой маркировки (заводской таблички) датчиков
удлинения.
Наименование модификации машины указано на заводской табличке, расположенной на задней части основания машины.
Наименование модификации датчиков продольного и поперечного удлинения (при наличии) нанесено на корпус датчика. Идентификация диапазона датчиков осуществляется через ПО. Для этого необходимо запустить ПО выбрав в панели Пуск или на рабочем столе соответствующий ярлык. Открыть вкладку Контроллер, Устройства TEDS. В открывшемся окне выбрать нужный датчик продольного или поперечного удлинения и перейти в его характеристики, нажав по нему левой кнопкой мыши. В открывшемся окне будет отображаться верхний или верхние (для датчиков, работающих в режимах «растяжения» и «сжатия») пределы измерений.
Пломбирование машин испытательных универсальных электромеханических MTS Criterion 40 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Машина испытательная универсальная электромеханическая MTS Criterion 40 в составе:
|
1 шт. | |
Программное обеспечение |
1 шт. | |
Дополнительный датчик силы (по заказу) |
1 шт. | |
Датчик продольного или поперечного удлинения (по заказу) |
1 шт. | |
Персональный компьютер или ноутбук (по заказу) |
1 шт. | |
Руководство по эксплуатации |
MTS.C40.РЭ «Руководство по эксплуатации. Машины испытательные универсальные электромеханические MTS Criterion 40» |
1 экз. |
Методика поверки |
МП ТИнТ 250-2020 «ГСИ. Машины испытательные универсальные электромеханические MTS Criterion 40. Методика поверки» |
1 экз. |
Таблица 2 - Метрологические характеристики
Модификация |
Диапазон измерений силы (нагрузки) на сжатие, кН |
Диапазон измерений силы (нагрузки) на растяжение, кН |
Диапазон измерений перемещений траверсы без нагрузки и без установленных захватов, мм |
от 0,005000 до 1,000000 |
от 0,005000 до 1,000000 | ||
от 0,002500 до 0,500000 |
от 0,002500 до 0,500000 | ||
С41.103 |
от 0,001250 до 0,250000 |
от 0,001250 до 0,250000 | |
от 0,000500 до 0,100000 |
от 0,000500 до 0,100000 |
от 0 до 900 | |
C41.103Y |
от 0,000250 до 0,050000 |
от 0,000250 до 0,050000 | |
от 0,000125 до 0,025000 |
от 0,000125 до 0,025000 | ||
от 0,000050 до 0,010000 |
от 0,000050 до 0,010000 | ||
от 0,025000 до 5,000000 |
от 0,025000 до 5,000000 | ||
С42.503 С42.503Y |
от 0,010000 до 2,000000 |
от 0,010000 до 2,000000 | |
от 0,005000 до 1,000000 |
от 0,005000 до 1,000000 |
от 0 до 650 | |
от 0,002500 до 0,500000 |
от 0,002500 до 0,500000 | ||
от 0,001250 до 0,250000 |
от 0,001250 до 0,250000 | ||
от 0,000500 до 0,100000 |
от 0,000500 до 0,100000 | ||
С42.503E |
от 0,000250 до 0,050000 |
от 0,000250 до 0,050000 |
от 0 до 950 |
С42.503EY |
от 0,000125 до 0,025000 |
от 0,000125 до 0,025000 | |
от 0,000050 до 0,010000 |
от 0,000050 до 0,010000 | ||
С43.104 |
от 0,05000 до 10,0000 |
от 0,05000 до 10,0000 | |
С43.104Y |
от 0,02500 до 5,00000 |
от 0,02500 до 5,00000 |
от 0 до 1000 |
С44.104 |
от 0,01250 до 2,50000 |
от 0,01250 до 2,50000 | |
С44.104Y |
от 0,01000 до 2,00000 |
от 0,01000 до 2,00000 | |
С43.104E |
от 0,00500 до 1,00000 |
от 0,00500 до 1,00000 | |
С43.104EY |
от 0,00250 до 0,50000 |
от 0,00250 до 0,50000 |
от 0 до 1300 |
С44.104Е |
от 0,00125 до 0,25000 |
от 0,00125 до 0,25000 | |
С44.104EY |
от 0,00050 до 0,10000 |
от 0,00050 до 0,10000 | |
С43.304 |
от 0,15000 до 30,00000 |
от 0,15000 до 30,00000 | |
С43.304Y |
от 0,10000 до 20,00000 |
от 0,10000 до 20,00000 |
от 0 до 1000 |
от 0,05000 до 10,0000 |
от 0,05000 до 10,0000 | ||
С44.304 |
от 0,02500 до 5,00000 |
от 0,02500 до 5,00000 | |
С44.304Y |
от 0,01250 до 2,50000 |
от 0,01250 до 2,50000 | |
С43.304Е С43.304EY |
от 0,01000 до 2,00000 от 0,00500 до 1,00000 от 0,00250 до 0,50000 |
от 0,01000 до 2,00000 от 0,00500 до 1,00000 от 0,00250 до 0,50000 |
от 0 до 1300 |
С44.304Е | |||
от 0,00125 до 0,25000 |
от 0,00125 до 0,25000 | ||
С44.304EY |
от 0,00050 до 0,10000 |
от 0,00050 до 0,10000 | |
от 0,25000 до 50,00000 |
от 0,25000 до 50,00000 | ||
от 0,15000 до 30,00000 |
от 0,15000 до 30,00000 | ||
С43.504 С43.504Y |
от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 |
от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 |
от 0 до 1000 |
от 0,01000 до 2,00000 |
от 0,01000 до 2,00000 | ||
С43.504Е |
от 0,00500 до 1,00000 |
от 0,00500 до 1,00000 |
от 0 до 1300 |
С43.504EY |
от 0,00250 до 0,50000 |
от 0,00250 до 0,50000 | |
от 0,00125 до 0,25000 |
от 0,00125 до 0,25000 | ||
от 0,00050 до 0,10000 |
от 0,00050 до 0,10000 |
П Продолжение таблицы 2
Модификация |
Диапазон измерений силы (нагрузки) на сжатие, кН |
Диапазон измерений силы (нагрузки) на растяжение, кН |
Диапазон измерений перемещений траверсы без нагрузки, мм |
С45.504 C45.504Y |
от 0,25000 до 50,00000 от 0,15000 до 30,00000 от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 |
от 0,25000 до 50,00000 от 0,15000 до 30,00000 от 0,10000 до 20,00000 от 0,05000 до 10,0000 от 0,02500 до 5,00000 от 0,01250 до 2,50000 от 0,01000 до 2,00000 от 0,00500 до 1,00000 |
от 0 до 1000 |
С45.504Е C45.504EY C45.504W C45.504WY |
от 0 до 1300 | ||
С45.105 C45.105Y |
от 0,5000 до 100,0000 от 0,2500 до 50,0000 от 0,1500 до 30,0000 от 0,1000 до 20,0000 от 0,0500 до 10,000 от 0,0250 до 5,0000 от 0,0125 до 2,5000 от 0,0100 до 2,0000 от 0,0050 до 1,0000 |
от 0,5000 до 100,0000 от 0,2500 до 50,0000 от 0,1500 до 30,0000 от 0,1000 до 20,0000 от 0,0500 до 10,000 от 0,0250 до 5,0000 от 0,0125 до 2,5000 от 0,0100 до 2,0000 от 0,0050 до 1,0000 |
от 0 до 1000 |
С45.105Е C45.105EY |
от 0 до 1300 | ||
С45.305 C45.305Y |
от 1,50 до 300,00 от 1,00 до 200,00 от 0,75 до 150,00 |
от 1,50 до 300,00 от 1,00 до 200,00 от 0,75 до 150,00 |
от 0 до 1100 |
С45.305Е C45.305EY |
от 0 до 1400 | ||
С45.605 C45.605Y |
от 3,0 до 600,0 от 2,5 до 500,0 |
от 3,0 до 600,0 от 2,5 до 500,0 |
от 0 до 1750 |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений продольного удлинения, мм*
|
от 0 до 850 от 0 до 5 |
Диапазон измерений поперечного удлинения, мм** - режим «Сжатия» |
от 0 до 6,25 |
Предел допускаемой относительной погрешности измерений силы (нагрузки), %
|
±1,0 ±0,5 |
Предел допускаемой абсолютной погрешности измерений перемещения траверсы без нагрузки в диапазоне от 0 до 5 мм включ. без нагрузки, мкм |
±50 |
Предел допускаемой относительной погрешности измерений перемещения траверсы в диапазоне св. 5 мм до НИИ включ. без нагрузки, % |
±1 |
Предел допускаемой абсолютной погрешности измерений продольного удлинения в диапазоне измерений от 0 до 0,3 мм включ., мкм |
±1,5 |
Предел допускаемой относительной погрешности измерений продольного удлинения в диапазоне измерений св. 0,3 мм до НПИ включ. первичного преобразователя, % |
±0,5 |
П Продолжение таблицы 3
Наименование характеристики |
Значение |
Предел допускаемой абсолютной погрешности измерений поперечного удлинения в диапазоне измерений от 0 до 0,3 мм включ., мкм |
±1,5 |
Предел допускаемой относительной погрешности измерений поперечного удлинения в диапазоне измерений св. 0,3 мм до НПИ включ. первичного преобразователя, % |
±0,5 |
Примечание: * - указано максимально возможное значение продольного удлинения. ** - указано максимально возможное значение поперечного удлинения |
Таблица 4 - Основные технические характеристики
Модификация |
Высота рабочего пространства базовой модификации без захватов, мм, не более |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса базовой модификации, кг, не более |
Диапазон задания скорости перемещения траверсы без нагрузки, мм/мин |
С41.103 |
1100 |
1520 |
560 |
530 |
60 |
от 0,005 до |
С41.103Y |
3000,000 | |||||
С42.503 |
820 |
1332 |
704 |
636 |
112 | |
С42.503Y | ||||||
С42.503E |
1120 |
1632 |
704 |
636 |
125 | |
С42.503EY |
от 0,005 до | |||||
С43.104 |
1200 |
1616 |
794 |
757 |
175 |
2000,000 |
С43.104Y | ||||||
С43.104E |
1500 |
1916 |
794 |
757 |
190 | |
С43.104EY | ||||||
С43.304 |
1200 |
1752 |
826 |
768 |
305 | |
С43.304Y |
от 0,005 до | |||||
С43.304E |
1500 |
2052 |
826 |
768 |
325 |
1020,000 |
С43.304EY | ||||||
С43.504 |
1200 |
1752 |
826 |
768 |
305 | |
С43.504Y |
от 0,005 до | |||||
С43.504E |
1500 |
2052 |
826 |
768 |
325 |
750,000 |
С43.504EY | ||||||
С44.104 |
1190 |
1951 |
861 |
689 |
367 | |
С44.104Y |
от 0,005 до | |||||
С44.104E |
1490 |
2251 |
861 |
689 |
383 |
2000,000 |
С44.104EY | ||||||
С44.304 |
1190 |
1951 |
861 |
689 |
395 | |
С44.304Y |
от 0,005 до | |||||
С44.304E |
1490 |
2251 |
861 |
689 |
410 |
1020,000 |
С44.304EY | ||||||
С45.504 |
1220 |
2269 |
1315 |
957 |
1195 | |
С45.504Y | ||||||
С45.504E |
1520 |
2569 |
1315 |
957 |
1265 |
от 0,005 до |
С45.504EY |
750,000 | |||||
С45.504W |
1520 |
2569 |
1710 |
957 |
1700 | |
С45.504WY |
П Продолжение таблицы 4
Модификация |
Высота рабочего пространства базовой модификации без захватов, мм, не более |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса базовой модификации, кг, не более |
Диапазон задания скорости перемещения траверсы без нагрузки, мм/мин |
С45.105 |
1220 |
2269 |
1315 |
957 |
1195 | |
С45.105Y | ||||||
С45.105E |
1520 |
2569 |
1315 |
957 |
1265 | |
С45.105EY |
от 0,005 до | |||||
С45.305 |
1540 |
2535 |
1362 |
1100 |
1605 |
750,000 |
С45.305Y | ||||||
С45.305Е |
1840 |
2835 |
1362 |
1100 |
1695 | |
С45.305EY | ||||||
C45.605 |
2000 |
3490 |
1660 |
1272 |
3500 |
от 0,005 до |
C45.605Y |
254,000 |
Таблица 5 - Основные технические характеристики
Модификация |
Параметры электрического питания |
Потребляемая мощность, Вт |
Условия эксплуатации | ||
Напряжение переменного тока, В |
Частота переменного тока, Гц |
Температура окружающей среды, °С |
Относительная влажность воздуха, % | ||
С41.103 |
220 |
50 |
1000 |
от 15 до 35 |
от 5 до 85 |
С41.103Y | |||||
С42.503 | |||||
С42.503Y | |||||
С42.503E | |||||
С42.503EY | |||||
С43.104 |
220 |
50 |
2000 |
от +15 до +35 |
от 5 до 85 |
С43.104Y | |||||
С43.104E | |||||
С43.104EY | |||||
С43.304 |
2400 | ||||
С43.304Y | |||||
С43.304E | |||||
С43.304EY | |||||
С43.504 | |||||
С43.504Y | |||||
С43.504E | |||||
С43.504EY | |||||
С44.104 |
2000 | ||||
С44.104Y | |||||
С44.104E | |||||
С44.104EY | |||||
С44.304 |
2400 | ||||
С44.304Y | |||||
С44.304E | |||||
С44.304EY |
Продолжение таблицы 4
Модификация |
Параметры электрического питания |
Потребляемая мощность, Вт |
Условия эксплуатации | ||
Напряжение переменного тока, В |
Частота переменного тока, Гц |
Температура окружающей среды, °С |
Относительная влажность воздуха, % | ||
С45.504 |
220 |
50 |
2400 |
от +15 до +35 |
от 5 до 85 |
С45.504Y | |||||
С45.504E | |||||
С45.504EY | |||||
С45.504W | |||||
С45.504WY | |||||
С45.105 |
4400 | ||||
С45.105Y | |||||
С45.105E | |||||
С45.105EY | |||||
С45.305 |
380 |
9000 | |||
С45.305Y | |||||
С45.305E | |||||
С45.305EY | |||||
C45.605 |
5200 | ||||
C45.605Y |
